SANY SY155W SY155W9I3K WHEEL EXCAVATOR parts catalog 09
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-57-1 |
1 |
60259235 |
1 |
膨胀水箱 |
expansion tank |
2-57-2 |
2 |
21053360 |
4 |
软管环箍 |
Hose ring hoop |
2-57-3 |
3 |
13345462 |
2 |
排气管 |
exhaust pipe SY150W9I3K.1.3.3- |
2-57-4 |
4 |
13343307 |
1 |
上密封海绵 |
upper sealing sponge |
2-57-5 |
5 |
13343294 |
1 |
上隔风板总成 |
Upper Wind insulation board |
2-57-6 |
6 |
13343298 |
1 |
上水管 |
charging tube SY150W9I3K.1.3.3- |
2-57-7 |
7 |
A229900002031 |
4 |
T型抱箍 |
Clamp |
2-57-8 |
8 |
A210111000012 |
2 |
螺栓 M10×20GB5783 10.9级 |
Bolt M10×20GB5783 10.9 |
2-57-9 |
9 |
60060546 |
2 |
垫圈10GB96.1 达克锈 |
Washer 10GB96.1 |
2-57-10 |
10 |
A210111000343 |
4 |
螺栓M8×20GB5783 10.9级 |
Bolt M8×20GB5783 10.9 |
2-57-11 |
11 |
24000633 |
4 |
垫圈8GB97.1 达克锈 |
Washer |
2-57-12 |
12 |
13345267 |
1 |
安装架 |
installation frame |
2-57-13 |
13 |
A239900000065 |
4 |
尼龙扎带 |
Strap, nylon |
2-57-14 |
14 |
13345264 |
1 |
补水管 |
recharging tube SY150W9I3K.1.3.3 |
2-57-15 |
15 |
A210111000202 |
4 |
螺栓 |
Bolt M12×30GB578310.9 |
2-57-16 |
16 |
A210491000121 |
4 |
垫圈 |
Washer 12GB1230 |
2-57-17 |
17 |
A210111000226 |
4 |
螺栓 |
Bolt M16×25GB5783 |
2-57-18 |
18 |
24000642 |
4 |
垫圈16GB97.1 达克锈 |
Washer |
2-57-19 |
19 |
A820301017617 |
2 |
支撑 |
Brace |
2-57-20 |
20 |
21053361 |
2 |
软管环箍 |
Hose ring hoop |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-59-21 |
21 |
A229900005171 |
1 |
环箍 |
Clamp |
2-59-22 |
22 |
A229900004514 |
1 |
锁扣 |
Locker |
2-59-23 |
23 |
10769567 |
1 |
橡胶罩 |
Cover, rubber |
2-59-24 |
24 |
13343299 |
1 |
散热器下水管 |
sewer tube SY150W9I3K.1.3.3-2 |
2-59-25 |
25 |
13343306 |
1 |
后密封海绵 |
sealing sponge SY150W9I3K.1.3.3 |
2-59-26 |
26 |
60258327 |
1 |
散热器 |
Radiator |
2-59-27 |
27 |
13343308 |
1 |
下密封海绵 |
sealing sponge SY150W9I3K.1.3.3 |
2-59-28 |
28 |
13343305 |
1 |
前密封海绵 |
sealing sponge SY150W9I3K.1.3.3 |
2-59-29 |
29 |
A210111000101 |
4 |
螺栓M12×25GB5783 10.9级 |
Bolt M12×25GB5783 10.9 |
2-59-30 |
30 |
24000639 |
4 |
垫圈12GB97.1 达克锈 |
Washer |

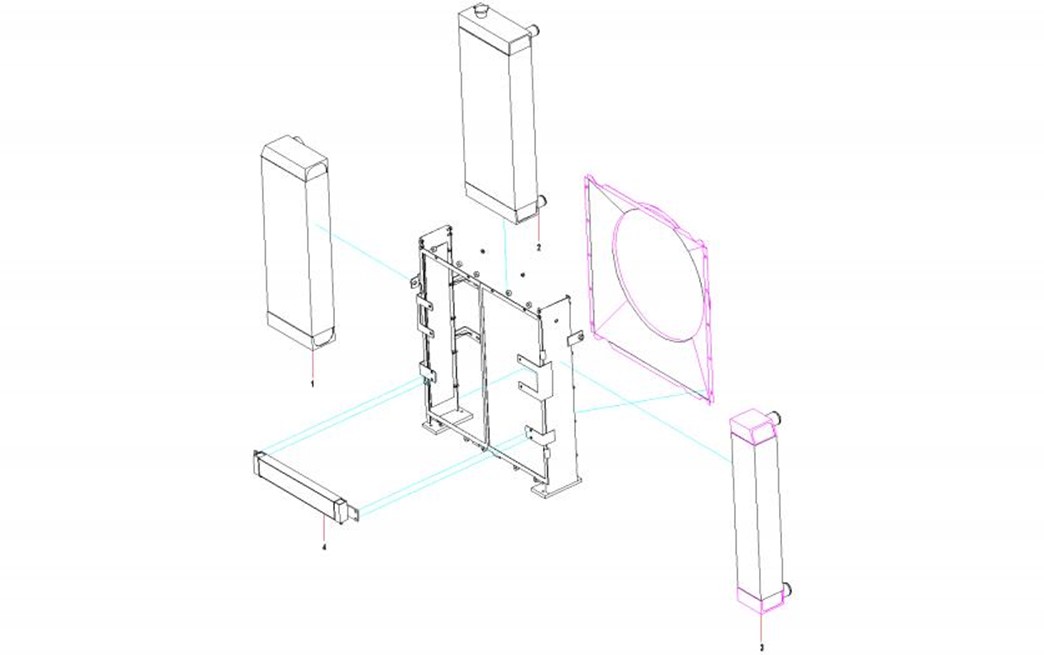

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-61-1 |
1 |
60289902 |
1 |
散热器 |
Radiator |
2-61-2 |
2 |
60289901 |
1 |
散热器 |
Radiator |
2-61-3 |
3 |
60289903 |
1 |
散热器 |
Radiator |
2-61-4 |
4 |
60289904 |
1 |
散热器 |
Radiator |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-63-1 |
1 |
A210111000025 |
8 |
螺栓 |
Bolt M10×35GB5783 |
2-63-2 |
2 |
A210491000120 |
8 |
垫圈 |
Washer 10GB1230 |
2-63-3 |
3 |
13341692 |
2 |
发动机支架 |
engine support |
2-63-4 |
4 |
12810653 |
4 |
减震器下垫板 |
damper lower backup |
2-63-5 |
5 |
60257470 |
8 |
震器 |
absorber |
2-63-6 |
6 |
24000117 |
4 |
螺栓 |
Bolt |
2-63-7 |
7 |
A210491000118 |
16 |
垫圈 |
Washer 16GB1230 |
2-63-8 |
8 |
A210307000028 |
4 |
螺母 |
Nut M16GB617010 |
2-63-9 |
9 |
13341695 |
2 |
发动机支腿 |
Bent plate SY150W9I3K.1.3.1-2 |
2-63-10 |
10 |
A210204000025 |
9 |
螺钉 |
Screw M12×50GB70.1 |
2-63-11 |
11 |
A210405000001 |
12 |
垫圈 |
Washer 12GB97.1 |
2-63-12 |
12 |
A210401000002 |
12 |
垫圈 |
Washer 12GB93 |
2-63-13 |
13 |
12727958 |
4 |
上碗垫 |
mat SY85C1K2S.1.3.1-1 |
2-63-14 |
14 |
A210111000230 |
8 |
螺栓 |
Bolt |
2-63-15 |
15 |
60254548 |
1 |
联轴器 |
Coupling |
2-63-16 |
16 |
13341694 |
1 |
飞轮连接盘 |
End cover SY150W9I3K.1.3.1-1 |
2-63-17 |
17 |
21005024 |
3 |
螺钉 |
Screw |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-65-1 |
1 |
13343236 |
2 |
U型抱箍 |
U-type anchor ear |
2-65-2 |
2 |
60258608 |
1 |
消声器总成 |
muffler assembly |
2-65-3 |
3 |
13343220 |
1 |
隔热罩 |
Thermal insulation cover |
2-65-4 |
4 |
A210307000012 |
12 |
螺母 |
Nut M8GB6170 |
2-65-5 |
5 |
13343061 |
1 |
消音器支架 |
silencer bracket |
2-65-6 |
6 |
A820606020626 |
1 |
引水胶管 |
Hose, Water (Inlet) |
2-65-7 |
7 |
A229900001347 |
1 |
软管环箍 |
Hoop, hose |
2-65-8 |
8 |
13343190 |
1 |
排水管支架 |
Drainage pipe |
2-65-9 |
9 |
A210405000007 |
4 |
垫圈 |
Washer 8GB97.1 |
2-65-10 |
10 |
13343226 |
1 |
消音器抱箍 |
Anchor Ear SY150W9I3K.1.3.2.4 |
2-65-11 |
11 |
A210111000202 |
2 |
螺栓 |
Bolt M12×30GB578310.9 |
2-65-12 |
12 |
A210405000001 |
2 |
垫圈 |
Washer 12GB97.1 |
2-65-13 |
13 |
A210307000001 |
2 |
螺母 |
Nut M12GB6170 |
