SANY SY16C SY16C3 SY16C3Y4W EXCAVATOR parts catalog 04
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-21-1 |
1 |
13107144 |
1 |
Cab supporting frame |
2-21-2 |
2 |
13107153 |
1 |
Cab top plaque |
2-21-3 |
3 |
60218608 |
2 |
Working light |
2-21-4 |
4 |
13291655 |
1 |
Driver’s Cab Harness |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

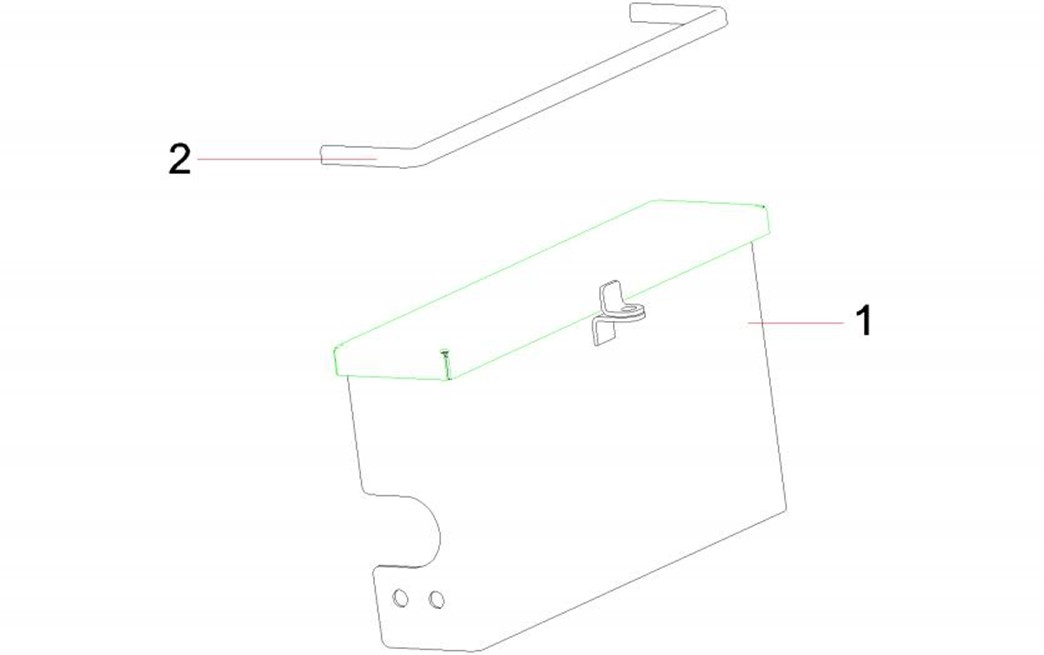

2-23-1 |
1 |
13299256 |
1 |
toolbox component |
2-23-2 |
2 |
13298792 |
1 |
toolbox rubber strip |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

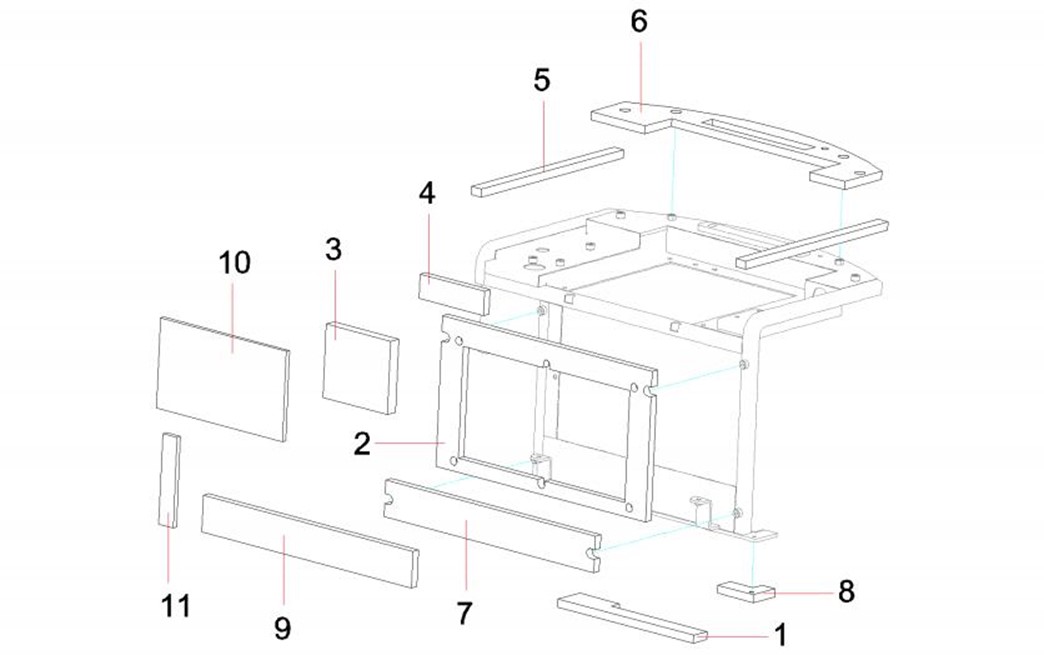

2-25-1 |
1 |
13004822 |
1 |
Framework front lower sponge |
2-25-2 |
2 |
13004823 |
1 |
Framework outer front sponge |
2-25-3 |
3 |
13004824 |
1 |
Framework outer right sponge |
2-25-4 |
4 |
13004825 |
1 |
Framework outer front upper |
2-25-5 |
5 |
13004826 |
2 |
Two sides framework upper |
2-25-6 |
6 |
13004827 |
1 |
Framework upper back sponge |
2-25-7 |
7 |
13004829 |
1 |
Framework front lower sponge |
2-25-8 |
8 |
13101227 |
1 |
Framework outer front lower |
2-25-9 |
9 |
13369637 |
1 |
front cover plate inner lower |
2-25-10 |
10 |
13004371 |
1 |
engine compartment front cover |
2-25-11 |
11 |
13300229 |
1 |
front cover plate inner right sponge |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

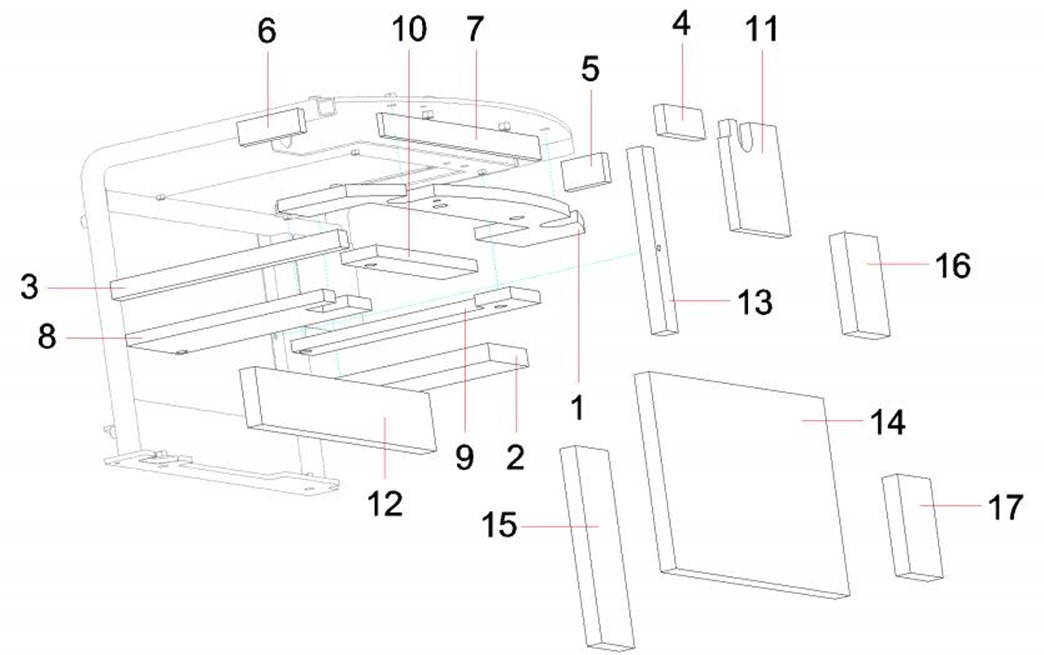

2-27-1 |
1 |
13004817 |
1 |
Inner upper back sponge |
2-27-2 |
2 |
13004828 |
1 |
Right armrest box lower sponge |
2-27-3 |
3 |
13004830 |
1 |
Right frame lower sponge |
2-27-4 |
4 |
13004831 |
1 |
Right frame lower back sponge |
2-27-5 |
5 |
13004832 |
1 |
Right frame lower left sponge |
2-27-6 |
6 |
13004833 |
1 |
Left frame right rear sponge |
2-27-7 |
7 |
13004834 |
1 |
Seat lower back sponge |
2-27-8 |
8 |
13004835 |
1 |
Seat lower left sponge |
2-27-9 |
9 |
13004836 |
1 |
Seat lower right sponge |
2-27-10 |
10 |
13004818 |
1 |
Seat lower back sponge |
2-27-11 |
11 |
13004819 |
1 |
Right armrest box lower front |
2-27-12 |
12 |
13004820 |
1 |
Front covering plate inner sponge |
2-27-13 |
13 |
13004821 |
1 |
Front covering plate inner right |
2-27-14 |
14 |
13209484 |
1 |
rear hood middle sponge |
2-27-15 |
15 |
13209485 |
1 |
rear hood left |
2-27-16 |
16 |
13209486 |
1 |
rear hood right upper sponge |
2-27-17 |
17 |
13209487 |
1 |
rear hood right lower sponge |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

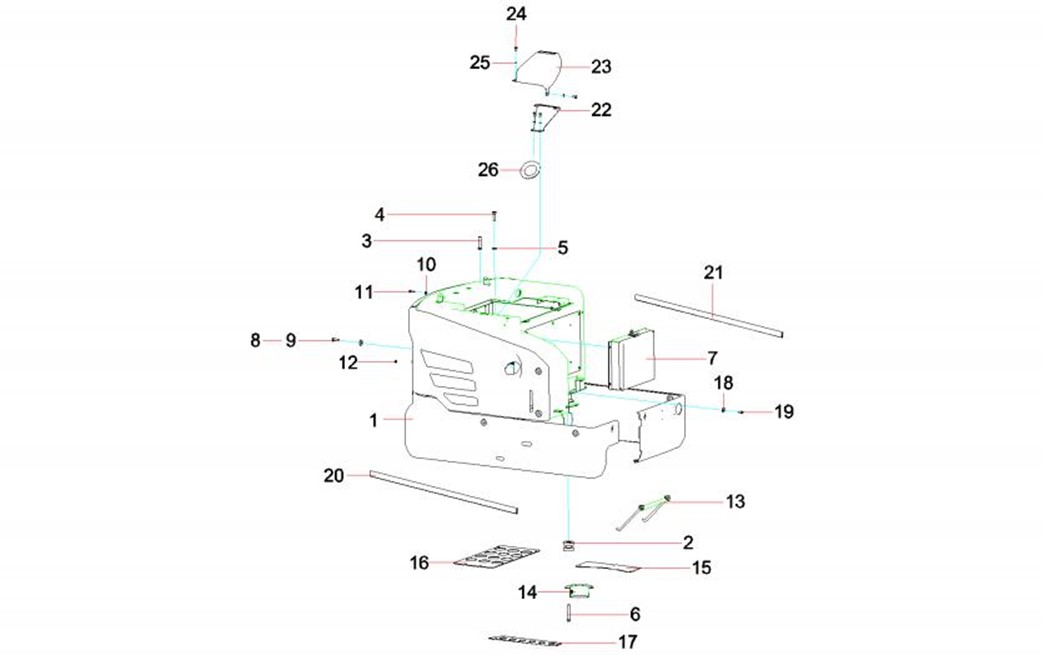

2-29-1 |
1 |
13549567 |
1 |
covering parts subassembly |
2-29-2 |
2 |
60226782 |
4 |
Damper |
2-29-3 |
3 |
A210111000044 |
2 |
Bolt M12×60GB5783 |
2-29-4 |
4 |
A210111000040 |
4 |
Bolt M12×40GB5783 |
2-29-5 |
5 |
A210405000001 |
4 |
Washer 12GB97.1 |
2-29-6 |
6 |
A210111000127 |
2 |
Bolt M12×80GB5783 |
2-29-7 |
7 |
13400543 |
1 |
file case SY16C3K4W.1.6.16 |
2-29-8 |
8 |
60060546 |
3 |
Washer 10GB96.1 |
2-29-9 |
9 |
A210111000023 |
3 |
Bolt M10×30GB5783 |
2-29-10 |
10 |
A210405000007 |
11 |
Washer 8GB97.1 |
2-29-11 |
11 |
A210111000090 |
2 |
Bolt M8×25GB5783 |
2-29-12 |
12 |
A210307000017 |
2 |
Nut M10GB6170 |
2-29-13 |
13 |
12995055 |
1 |
Battery fixed component |
2-29-14 |
14 |
13004797 |
1 |
Motor grease |
2-29-15 |
15 |
13004806 |
1 |
Left front bottom board |
2-29-16 |
16 |
13004808 |
1 |
Left rear sealing board |
2-29-17 |
17 |
13004807 |
1 |
Rear bottom seal plate |
2-29-18 |
18 |
60060565 |
47 |
Washer |
2-29-19 |
19 |
A210111000089 |
16 |
Bolt M8×20GB5783 |
2-29-20 |
20 |
13534130 |
1 |
cover plate sealant strip |
