SANY SY16C SY16C3 SY16C3Y4W EXCAVATOR parts catalog 10
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-81-1 |
1 |
60277252 |
1 |
MANIFOLD, EXHAUST |
2-81-2 |
2 |
60277253 |
1 |
GASKET |
2-81-3 |
3 |
60277254 |
2 |
STUD, M8×50 |
2-81-4 |
4 |
60277255 |
4 |
BOLT, M8×50 |
2-81-5 |
5 |
60021021 |
4 |
Bolt |
2-81-6 |
6 |
60021019 |
2 |
Nut |
2-81-7 |
7 |
60277256 |
1 |
GASKET, SILENCER |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

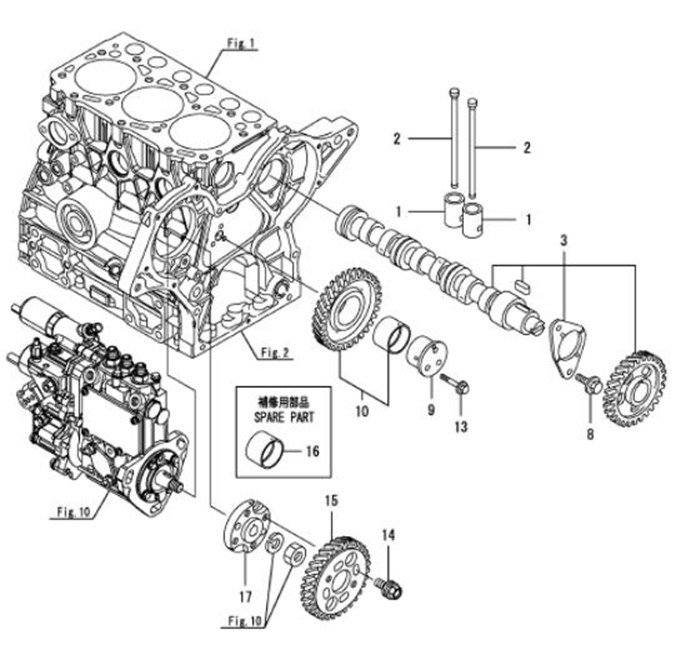

2-83-1 |
1 |
60279767 |
6 |
TAPPET |
2-83-2 |
2 |
60277257 |
6 |
ROD, PUSH |
2-83-3 |
3 |
60277258 |
1 |
CAMSHAFT ASSY |
2-83-8 |
8 |
60276871 |
2 |
BOLT, M6X 12 PLATED |
2-83-9 |
9 |
60277259 |
1 |
SHAFT, IDLE |
2-83-10 |
10 |
60277260 |
1 |
GEAR ASSY, IDLE |
2-83-13 |
13 |
60021040 |
3 |
Bolt |
2-83-14 |
14 |
60276745 |
4 |
BOLT |
2-83-15 |
15 |
60277261 |
1 |
GEAR, PUMP |
2-83-16 |
16 |
60277262 |
1 |
BUSH, IDLE GEAR |
2-83-17 |
17 |
60277263 |
1 |
FLANGE |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

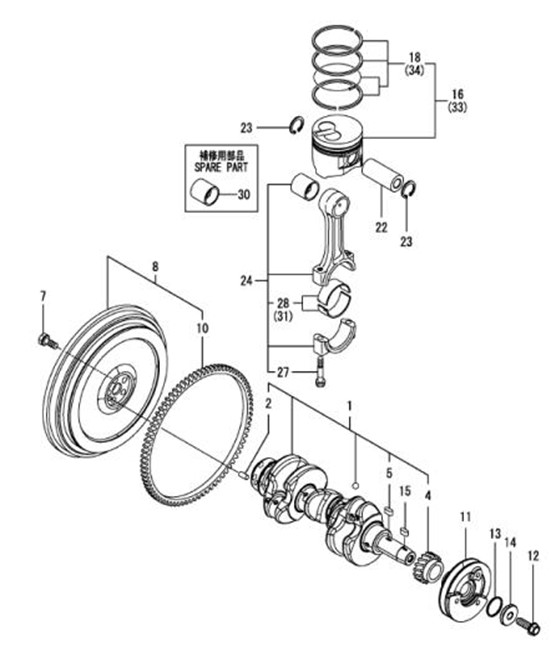

2-85-1 |
1 |
60277264 |
1 |
CRANKSHAFT ASSY |
2-85-2 |
2 |
60021109 |
1 |
Pin |
2-85-4 |
4 |
60277265 |
1 |
GEAR, CRANKSHAFT |
2-85-5 |
5 |
60277266 |
1 |
KEY, 4×12 |
2-85-7 |
7 |
60277267 |
5 |
BOLT, FLYWHEEL |
2-85-8 |
8 |
60277268 |
1 |
FLYWHEEL ASSY |
2-85-10 |
10 |
60277269 |
1 |
GEAR, RING |
2-85-11 |
11 |
60277270 |
1 |
V-PULLEY, CRANKSHAFT |
2-85-12 |
12 |
60277271 |
1 |
BOLT, FLANGE 12×1.25 |
2-85-13 |
13 |
60277272 |
1 |
PACKING, WASHER |
2-85-14 |
14 |
60277273 |
1 |
WASHER, V-PULLEY |
2-85-15 |
15 |
60277266 |
1 |
KEY, 4×12 |
2-85-16 |
16 |
60277274 |
3 |
PISTON ASSY |
2-85-18 |
18 |
60277275 |
3 |
RING ASSY |
2-85-22 |
22 |
60277276 |
3 |
PIN, PISTON |
2-85-23 |
23 |
60277277 |
6 |
RING, 22 |
2-85-24 |
24 |
60277278 |
3 |
ROD ASSY, CONNECTING |
2-85-27 |
27 |
60277279 |
6 |
BOLT, CONNECTING ROD |
2-85-28 |
28 |
60277280 |
3 |
BEARING, CRANK PIN |
2-85-30 |
30 |
60277281 |
3 |
BEARING, PISTON PIN |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-87-31 |
31 |
60277282 |
3 |
METAL ASSY, 0.25 |
2-87-33 |
33 |
60277283 |
3 |
PISTON ASSY, 0.25 OS |
2-87-34 |
34 |
60277284 |
3 |
RING ASSY ,0.25 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

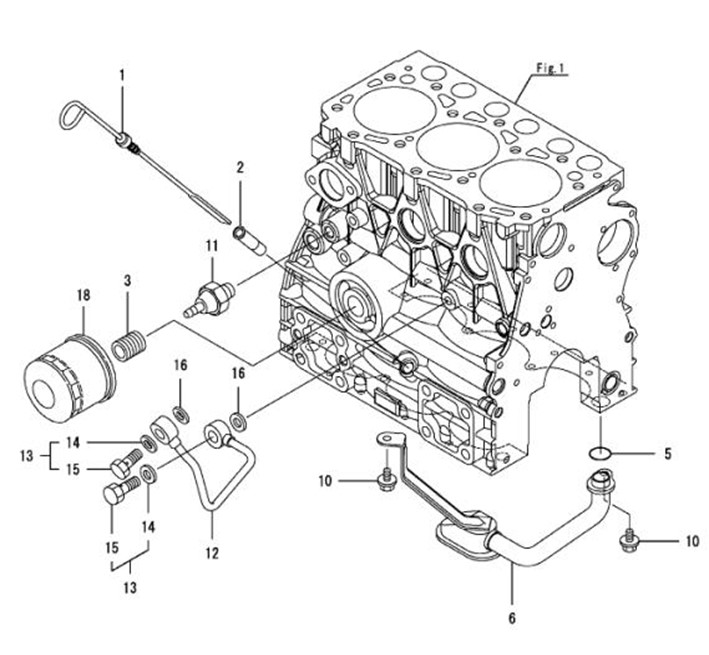

2-89-1 |
1 |
60277285 |
1 |
DIPSTICK, OIL |
2-89-2 |
2 |
60276772 |
1 |
GUIDE, DIPSTICK |
2-89-3 |
3 |
60277286 |
1 |
BOLT |
2-89-5 |
5 |
60277287 |
1 |
O-RING, P15.0 |
2-89-6 |
6 |
60277288 |
1 |
PIPE ASSY, OIL INLET |
2-89-10 |
10 |
60276858 |
2 |
BOLT, M6X 10 PLATED |
2-89-11 |
11 |
B240600000418 |
1 |
Sensor,pressure,oil |
2-89-12 |
12 |
60277289 |
1 |
PIPE, OIL |
2-89-13 |
13 |
60276783 |
2 |
BOLT ASSY, JOINT M8 |
2-89-14 |
14 |
60276643 |
2 |
WASHER, SEAL 8 |
2-89-15 |
15 |
60276784 |
2 |
BOLT, JOINT 3 |
2-89-16 |
16 |
60276643 |
2 |
WASHER, SEAL 8 |
2-89-18 |
18 |
60027935 |
1 |
Filter,oil |
