SANY SY16C SY16C3 SY16C3Y4W EXCAVATOR parts catalog 09
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-71-21 |
21 |
60276871 |
1 |
BOLT, M6X 12 PLATED |
2-71-22 |
22 |
60276652 |
4 |
BOLT, M6X 16 PLATED |
2-71-23 |
23 |
60021041 |
4 |
Bolt |
2-71-24 |
24 |
60021041 |
3 |
Bolt |
2-71-25 |
25 |
60277210 |
7 |
BOLT, M6×60 PLATED |
2-71-26 |
26 |
60277211 |
2 |
BOLT, M6×65 PLATED |
2-71-27 |
27 |
60021019 |
3 |
Nut |
2-71-28 |
28 |
B229900006259 |
1 |
Cap,oil-refiller |
2-71-29 |
29 |
60276644 |
1 |
O-RING, 1AP32.0 |
2-71-32 |
32 |
B420300000075 |
1 |
Seal gum,liquid |

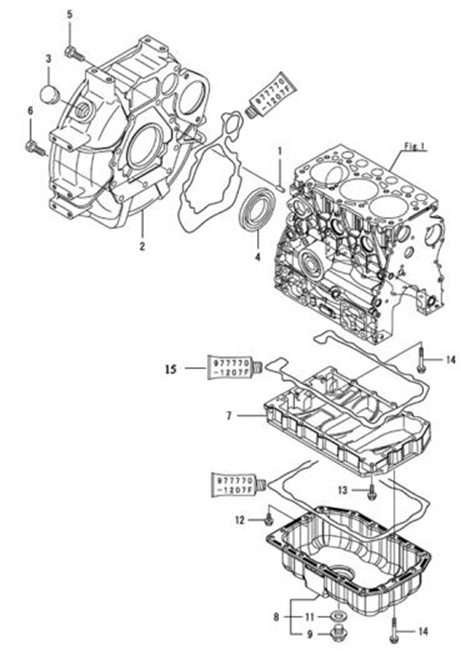

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-73-1 |
1 |
60021109 |
2 |
Pin |
2-73-2 |
2 |
60277212 |
1 |
HOUSING, FLYWHEEL |
2-73-3 |
3 |
60276655 |
1 |
CAP |
2-73-4 |
4 |
60277213 |
1 |
SEAL, OIL |
2-73-5 |
5 |
60276656 |
7 |
BOLT, M10X 25 PLATED |
2-73-6 |
6 |
60276657 |
3 |
BOLT, M10X 30 PLATED |
2-73-7 |
7 |
60277214 |
1 |
SPACER, OIL SUMP |
2-73-8 |
8 |
60277215 |
1 |
SUMP ASSY, OIL |
2-73-9 |
9 |
60277216 |
1 |
PLUG, 16 |
2-73-11 |
11 |
60021146 |
1 |
Ring,seal |
2-73-12 |
12 |
60276871 |
1 |
BOLT, M6X 12 PLATED |
2-73-13 |
13 |
60021038 |
1 |
Bolt |
2-73-14 |
14 |
60277217 |
1 |
BOLT, M6×45 PLATED |
2-73-15 |
15 |
B420300000075 |
1 |
Seal gum,liquid |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

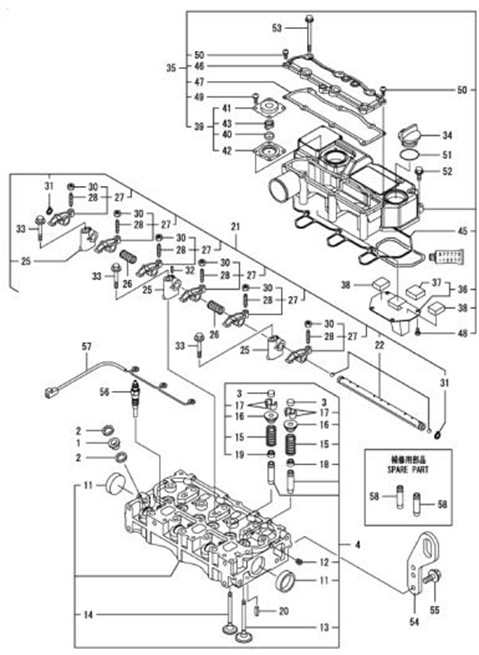

2-75-1 |
1 |
60277218 |
3 |
PROTECTOR, NOZZLE |
2-75-2 |
2 |
60277219 |
6 |
GASKET, NOZZLE |
2-75-3 |
3 |
60277220 |
6 |
CAP, VALVE |
2-75-4 |
4 |
60277221 |
1 |
HEAD ASSY, CYLINDER |
2-75-11 |
11 |
60277222 |
2 |
PLUG, 35 |
2-75-12 |
12 |
60277223 |
1 |
PLUG, R005 |
2-75-13 |
13 |
60277224 |
3 |
VALVE, SUCTION |
2-75-14 |
14 |
60277225 |
3 |
VALVE, EXHAUST |
2-75-15 |
15 |
60277226 |
6 |
SPRING, VALVE |
2-75-16 |
16 |
60277227 |
6 |
RETAINER, SPRING |
2-75-17 |
17 |
60277228 |
12 |
COTTER |
2-75-18 |
18 |
60277229 |
3 |
SEAL, VALVE STEM |
2-75-19 |
19 |
60277230 |
3 |
SEAL, VALVE STEM |
2-75-20 |
20 |
60276692 |
2 |
PIN, SPRING 6.0X12 |
2-75-21 |
21 |
60277231 |
1 |
SUPPORT ASSY, ARM |
2-75-22 |
22 |
60277232 |
1 |
SHAFT ASSY, ROCKER |
2-75-25 |
25 |
60277233 |
3 |
SUPPORT, ROCKER ARM |
2-75-26 |
26 |
60277234 |
2 |
SPRING |
2-75-27 |
27 |
60277235 |
6 |
ARM, ROCKER |
2-75-28 |
28 |
60276676 |
6 |
SCREW, VALVE ADJUST |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-77-30 |
30 |
60021017 |
6 |
Nut |
2-77-31 |
31 |
60277236 |
2 |
RING, 12 |
2-77-32 |
32 |
60277237 |
1 |
SCREW, M5×16 |
2-77-33 |
33 |
60276744 |
3 |
BOLT, M8X 40 PLATED |
2-77-34 |
34 |
B229900006259 |
1 |
Cap,oil-refiller |
2-77-35 |
35 |
60277238 |
1 |
BONNET ASSY, HEAD |
2-77-36 |
36 |
60277239 |
1 |
PLATE |
2-77-37 |
37 |
60277240 |
1 |
BAFFLE, BREATHER |
2-77-38 |
38 |
60277240 |
1 |
BAFFLE, BREATHER |
2-77-39 |
39 |
60277241 |
1 |
DIAPHRAGM ASSY |
2-77-40 |
40 |
60276696 |
2 |
PLATE |
2-77-41 |
41 |
60276697 |
1 |
COVER, DIAPHRAGM |
2-77-42 |
42 |
60277242 |
1 |
DIAPHRAGM |
2-77-43 |
43 |
60276699 |
1 |
SPRING, DIAPHRAGM |
2-77-45 |
45 |
60277243 |
1 |
GASKET, BONNET |
2-77-46 |
46 |
60277244 |
1 |
COVER, BONNET |
2-77-47 |
47 |
60277245 |
1 |
GASKET |
2-77-48 |
48 |
60021013 |
4 |
Screw |
2-77-49 |
49 |
60021013 |
4 |
Screw |
2-77-50 |
50 |
60277246 |
2 |
SCREW, M5×16 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-79-51 |
51 |
60276644 |
1 |
O-RING, 1AP32.0 |
2-79-52 |
52 |
60276880 |
3 |
BOLT, M6X 20 PLATED |
2-79-53 |
53 |
60277247 |
6 |
BOLT, M6×75 PLATED |
2-79-54 |
54 |
60277248 |
1 |
LIFTER |
2-79-55 |
55 |
60276741 |
2 |
BOLT, M8X 14 PLATED |
2-79-56 |
56 |
60277249 |
3 |
PLUG, GLOW |
2-79-57 |
57 |
60277250 |
1 |
CONNECTOR, GLOW PLUG |
2-79-58 |
58 |
60277251 |
6 |
GUIDE, VALVE |
