SANY SY16C SY16C3 SY16C3Y4W EXCAVATOR parts catalog 08
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-61-1 |
1 |
A210111000024 |
8 |
Bolt M10×30GB5783 10.9 |
2-61-2 |
2 |
60060546 |
8 |
Washer 10GB96.1 |
2-61-3 |
3 |
24000637 |
24 |
Washer |
2-61-4 |
4 |
13108751 |
1 |
Flange |
2-61-5 |
5 |
A210204000215 |
3 |
Screw M10×35GB70.1 10.9 |
2-61-6 |
6 |
60224349 |
1 |
Flanging coupling |
2-61-7 |
7 |
A210111000197 |
16 |
Bolt M10×25GB5783 10.9 |
2-61-8 |
8 |
60260924 |
4 |
Shock Pad |
2-61-9 |
9 |
13108766 |
1 |
Front left bearer |
2-61-10 |
10 |
13108759 |
1 |
Front right bearer |
2-61-11 |
11 |
13108758 |
1 |
Rear right bearer |
2-61-12 |
12 |
13108763 |
1 |
Rear left bearer |
2-61-13 |
13 |
24000632 |
2 |
Washer |
2-61-14 |
14 |
A210307000016 |
4 |
Nut M6GB6170 |
2-61-15 |
15 |
13108752 |
2 |
Bolt |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

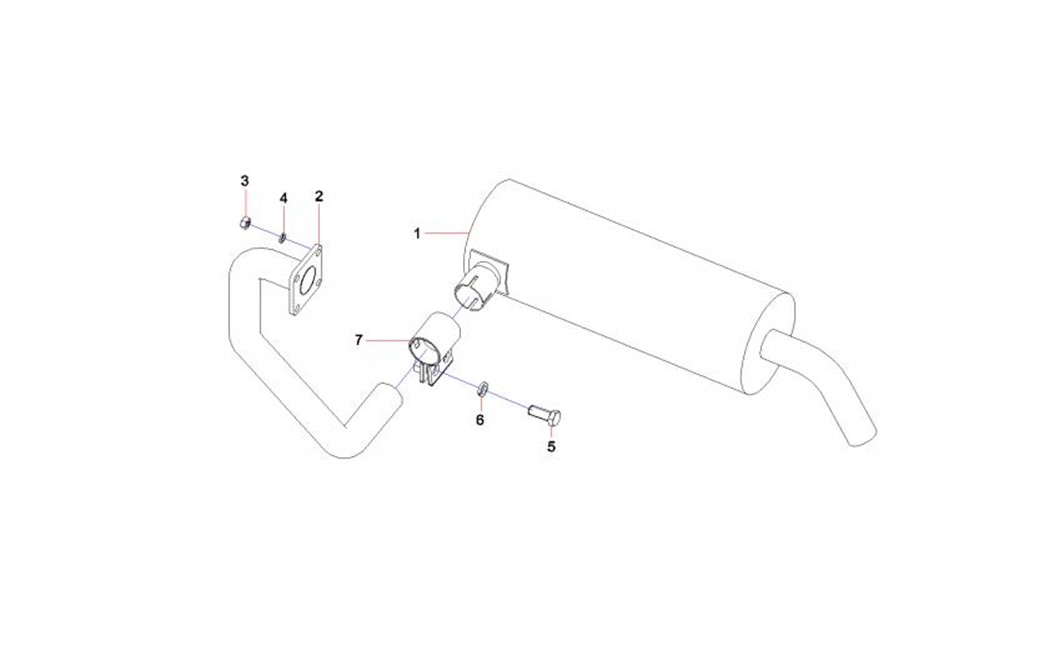

2-63-1 |
1 |
60225036 |
1 |
Muffler assembly |
2-63-2 |
2 |
13103538 |
1 |
Muffler tube |
2-63-3 |
3 |
A210307000012 |
4 |
Nut M8GB6170 |
2-63-4 |
4 |
24000633 |
4 |
Washer |
2-63-5 |
5 |
A210111000202 |
2 |
Bolt M12×30GB578310.9 |
2-63-6 |
6 |
24000639 |
2 |
Washer |
2-63-7 |
7 |
13103541 |
1 |
Clamp |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-65-1 |
1 |
60279828 |
1 |
CYLINDER BLOCK |
2-65-2 |
2 |
60279830 |
1 |
GEAR HOUSING |
2-65-3 |
3 |
60279832 |
1 |
FLYWHEEL HOUSING & OIL |
2-65-4 |
4 |
60279834 |
1 |
CYLINDER HEAD & BONNET |
2-65-5 |
5 |
60279836 |
1 |
EXHAUST MANIFOLD |
2-65-6 |
6 |
60279838 |
1 |
CAMSHAFT & DRIVING GEAR |
2-65-7 |
7 |
60279840 |
1 |
CRANKSHAFT & PISTON |
2-65-8 |
8 |
60279842 |
1 |
LUB. OIL SYSTEM |
2-65-9 |
9 |
60279844 |
1 |
COOLING WATER SYSTEM |
2-65-10 |
10 |
60279846 |
1 |
FUEL INJECTION PUMP |
2-65-11 |
11 |
60279848 |
1 |
GOVERNOR |
2-65-12 |
12 |
60279850 |
1 |
FUEL INJECTION VALVE |
2-65-13 |
13 |
60279852 |
1 |
FUEL PIPE |
2-65-14 |
14 |
60027934 |
1 |
Motor,start |
2-65-15 |
15 |
60276944 |
1 |
GENERATOR, 12V-40A |
2-65-16 |
16 |
60276814 |
1 |
SENSOR.THERMO CW |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

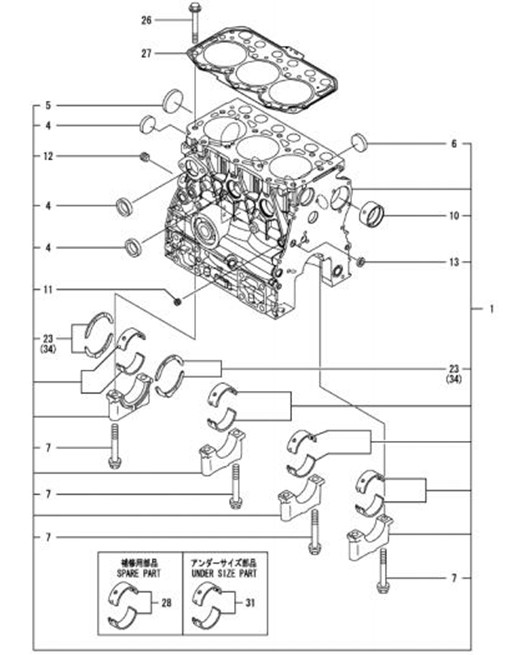

2-67-1 |
1 |
60277180 |
1 |
BLOCK ASSY,CYLINDER |
2-67-4 |
4 |
60277181 |
4 |
PLUG,30 |
2-67-5 |
5 |
60277182 |
1 |
PLUG,45 |
2-67-6 |
6 |
60277183 |
3 |
PLUG,25 |
2-67-7 |
7 |
60277184 |
8 |
BOLT,METAL CAP |
2-67-10 |
10 |
60277185 |
1 |
BUSH,CAMSHAFT |
2-67-11 |
11 |
60276620 |
1 |
PLUG, PT1/8 |
2-67-12 |
12 |
60276622 |
1 |
PLUG, PT1/4 |
2-67-13 |
13 |
60276626 |
1 |
PLUG, 12 |
2-67-23 |
23 |
60277186 |
2 |
BEARING,THRUST |
2-67-26 |
26 |
60277187 |
14 |
BOLT,HEAD |
2-67-27 |
27 |
60277188 |
1 |
GASKET,HEAD |
2-67-28 |
28 |
60277189 |
4 |
BEARING,MAIN |
2-67-31 |
31 |
60277190 |
4 |
BEARING,0.25US |
2-67-34 |
34 |
60277191 |
2 |
BEARING,THRUST0.25 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

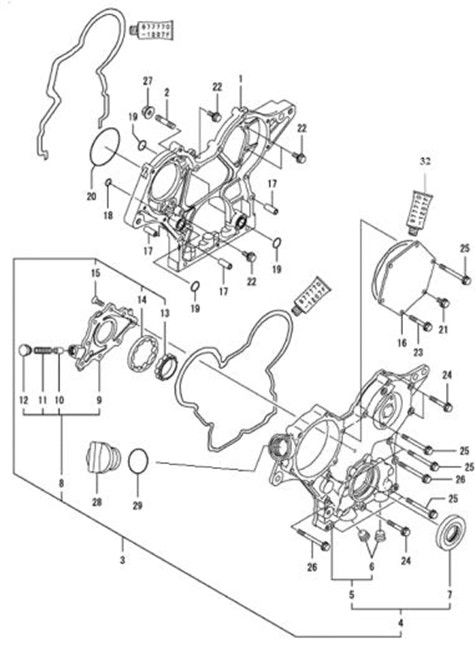

2-69-1 |
1 |
60277192 |
1 |
CASE,GEAR |
2-69-2 |
2 |
60277193 |
3 |
STUD |
2-69-3 |
3 |
60277194 |
1 |
COVER ASSY,GEAR CASE |
2-69-4 |
4 |
60277195 |
1 |
COVER ASSY,GEAR CASE |
2-69-5 |
5 |
60277196 |
1 |
COVER,GEAR CASE |
2-69-6 |
6 |
60020913 |
2 |
Plug |
2-69-7 |
7 |
60277197 |
1 |
SEAL,OIL |
2-69-8 |
8 |
60277198 |
1 |
COVER ASSY |
2-69-9 |
9 |
60277199 |
1 |
COVER |
2-69-10 |
10 |
60277200 |
1 |
VALVE, RELIEF |
2-69-11 |
11 |
60277201 |
1 |
SPRING |
2-69-12 |
12 |
60277202 |
1 |
PLUG |
2-69-13 |
13 |
60277203 |
1 |
ROTOR, INNER |
2-69-14 |
14 |
60277204 |
1 |
ROTOR, OUTER |
2-69-15 |
15 |
60277205 |
8 |
SCREW, M6×16 |
2-69-16 |
16 |
60277206 |
1 |
COVER |
2-69-17 |
17 |
60277207 |
4 |
PIPE, KNOCK |
2-69-18 |
18 |
60277208 |
1 |
O-RING, P12.0 |
2-69-19 |
19 |
60277209 |
3 |
O-RING, P17.0 |
2-69-20 |
20 |
60276642 |
1 |
O-RING |
