SANY SY16C SY16C3 SY16C3Y4W EXCAVATOR parts catalog 13
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-111-1 |
1 |
13103542 |
1 |
Front air pipe |
2-111-2 |
2 |
A210111000092 |
1 |
Bolt M8×35GB5783 |
2-111-3 |
3 |
24000633 |
3 |
Washer |
2-111-4 |
4 |
12997913 |
1 |
Clamp |
2-111-5 |
5 |
A210111000089 |
2 |
Bolt M8×20GB5783 |
2-111-6 |
6 |
60017230 |
1 |
Air filter GP |
2-111-7 |
7 |
13108767 |
1 |
Back air pipe |
2-111-8 |
8 |
60021999 |
2 |
Anchor ear, T-type |
2-111-9 |
9 |
60026309 |
1 |
Connector, sensor, air cleaner |
2-111-10 |
10 |
60233678 |
1 |
Differential pressure indicator |
2-111-11 |
11 |
13066237 |
1 |
Rigid board |
2-111-12 |
12 |
13066238 |
2 |
Adaptor |
2-111-13 |
13 |
A229900001345 |
2 |
Clamp, hose |
2-111-14 |
14 |
13103543 |
1 |
Soft pipe |
2-111-15 |
15 |
A210855000024 |
1 |
Hoop φ40- φ60JB8870 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

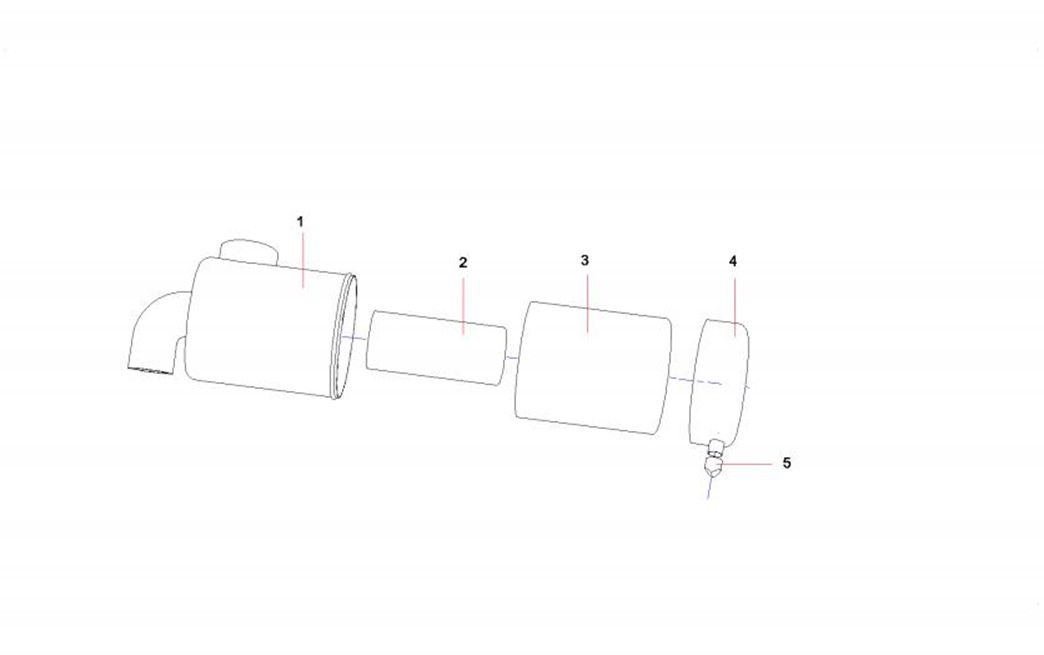

2-113-1 |
1 |
60257619 |
1 |
body assembly |
2-113-2 |
2 |
60023848 |
1 |
Element,filter,safety |
2-113-3 |
3 |
60023849 |
1 |
Primary filter element |
2-113-4 |
4 |
60257618 |
1 |
cover assembly |
2-113-5 |
5 |
60257620 |
1 |
vacuator valve |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

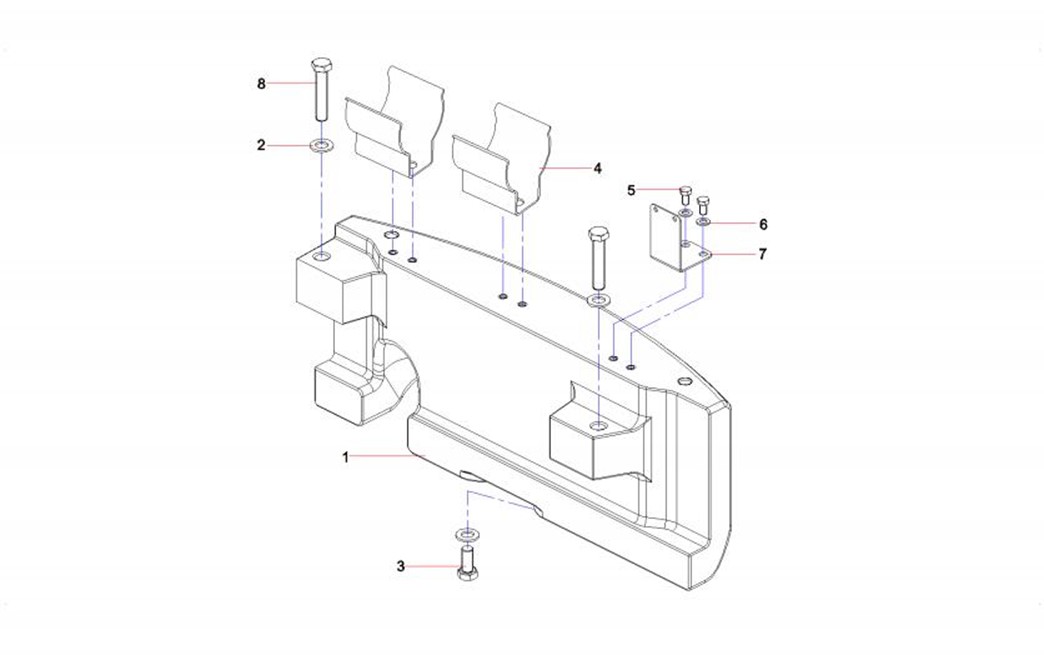

2-115-1 |
1 |
12964396 |
1 |
Counterweight |
2-115-2 |
2 |
60238781 |
3 |
Washer |
2-115-3 |
3 |
A210111000052 |
2 |
Bolt |
2-115-4 |
4 |
13034624 |
2 |
clipSY75CAI3H.1.6.8-11 |
2-115-5 |
5 |
A210111000088 |
6 |
Bolt M8×16GB5783 |
2-115-6 |
6 |
A210405000007 |
6 |
Washer 8GB97.1 |
2-115-7 |
7 |
12998521 |
1 |
Supporting plate |
2-115-8 |
8 |
A210111000206 |
1 |
Bolt M14×30GB5783 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

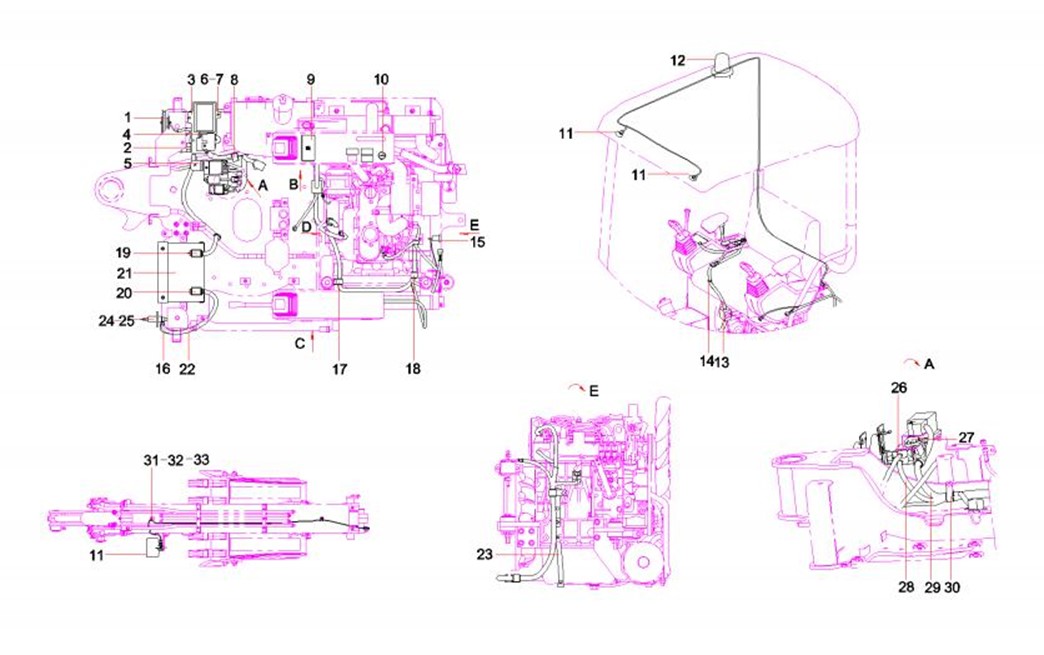

2-117-1 |
1 |
60211509 |
1 |
Horn |
2-117-2 |
2 |
60114652 |
1 |
Relay |
2-117-3 |
3 |
12995001 |
1 |
Fixed plate |
2-117-4 |
4 |
12994978 |
1 |
Installation plate |
2-117-5 |
5 |
13464508 |
1 |
installation plate for electrical |
2-117-6 |
6 |
A210111000079 |
4 |
Bolt M6×16GB5783 |
2-117-7 |
7 |
24000632 |
4 |
Washer |
2-117-8 |
8 |
60086355 |
3 |
Clamp, harness |
2-117-9 |
9 |
60225933 |
1 |
Instrument assembly |
2-117-10 |
10 |
60218598 |
1 |
Ignition switch |
2-117-11 |
11 |
60218608 |
1 |
Working light |
2-117-12 |
12 |
60237043 |
1 |
Alarm lamp |
2-117-13 |
13 |
13545010 |
1 |
Control Switch Harness |
2-117-14 |
14 |
60202078 |
4 |
Cluster fixed lace |
2-117-15 |
15 |
B241000000022 |
1 |
Socket, two-wire |
2-117-16 |
16 |
60193169 |
1 |
Power line |
2-117-17 |
17 |
60083322 |
1 |
Clip, wire |
2-117-18 |
18 |
60086354 |
5 |
Clamp, harness |
2-117-19 |
19 |
60013322 |
1 |
Connector GP, anode, battery, A- |
2-117-20 |
20 |
60013321 |
1 |
Connector GP, cathode, battery, A |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-119-21 |
21 |
60066402 |
1 |
Battery |
2-119-22 |
22 |
60136387 |
2 |
Wire, power supply |
2-119-23 |
23 |
60193169 |
1 |
Power line |
2-119-24 |
24 |
13117005 |
1 |
power supply switch |
2-119-25 |
25 |
60241333 |
1 |
Batterie Switch |
2-119-26 |
26 |
60136390 |
1 |
Wire, power supply |
2-119-27 |
27 |
A241300000059 |
1 |
Box, fuse |
2-119-28 |
28 |
12988877 |
1 |
Power Harness |
2-119-29 |
29 |
12983323 |
1 |
Vehical Body Harness |
2-119-30 |
30 |
60086356 |
2 |
Clamp, harness |
2-119-31 |
31 |
A210111000293 |
18 |
Bolt M8×30GB5783 10.9 |
2-119-32 |
32 |
24000633 |
18 |
Washer |
2-119-33 |
33 |
60086353 |
5 |
Clamp, harness |
