SANY SY16C SY16C3 SY16C3Y4W EXCAVATOR parts catalog 14

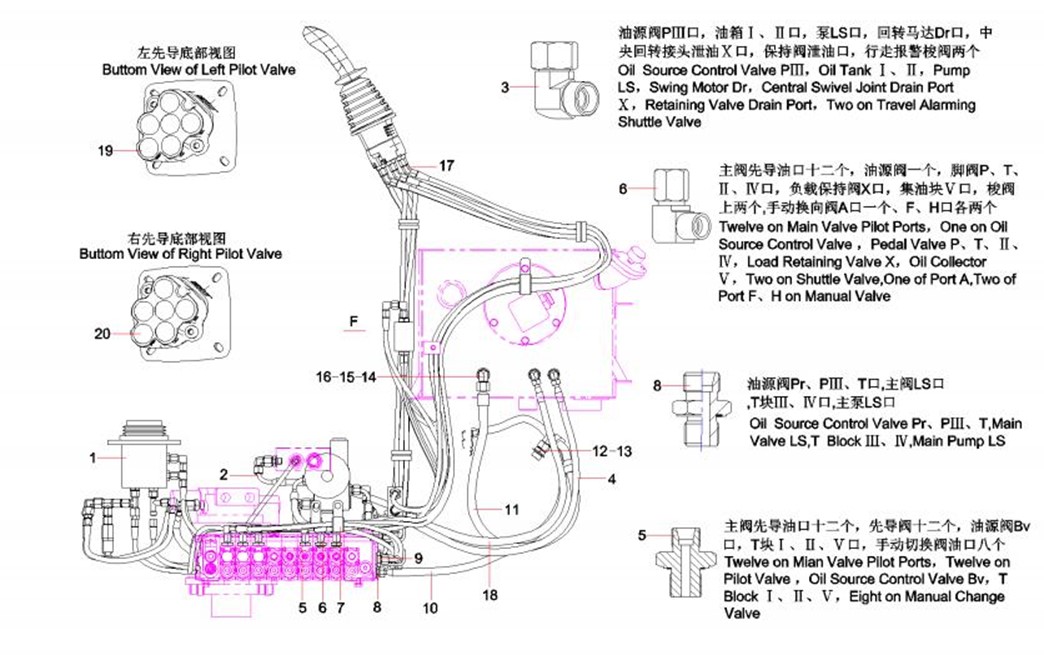

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-121-1 |
1 |
60129665 |
1 |
Valve, pilot, travel |
2-121-2 |
2 |
A831233055000 |
1 |
Hose |
2-121-3 |
3 |
B210780000418 |
9 |
Connector, pipe |
2-121-4 |
4 |
B230103001456 |
1 |
Hose, rubber |
2-121-5 |
5 |
B210780000823 |
51 |
Joint, pipe |
2-121-6 |
6 |
23904681 |
41 |
Joint, pipe |
2-121-7 |
7 |
60086357 |
1 |
Clamp, harness |
2-121-8 |
8 |
B210780000176 |
7 |
Connector, pipe |
2-121-9 |
9 |
B210780000175 |
1 |
Pipe connector |
2-121-10 |
10 |
23004473 |
1 |
Hose |
2-121-11 |
11 |
B230103004570 |
1 |
Hose, rubber |
2-121-12 |
12 |
24003609 |
1 |
Connector, pipe |
2-121-13 |
13 |
23002753 |
1 |
O-ring |
2-121-14 |
14 |
B210780000024 |
2 |
Connector, pipe |
2-121-15 |
15 |
B230101000049 |
2 |
O-ring 13.8×2.4JISB2401 |
2-121-16 |
16 |
21002820 |
1 |
Pipe connector |
2-121-17 |
17 |
60175301 |
9 |
Pipe connector |
2-121-18 |
18 |
B230103003046 |
2 |
Hose |
2-121-19 |
19 |
60120221 |
3 |
Hose |
2-121-20 |
20 |
60120209 |
3 |
Hose,rubber |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-123-1 |
1 |
60129665 |
1 |
Valve, pilot, travel |
2-123-2 |
2 |
A831233055000 |
1 |
Hose |
2-123-3 |
3 |
B210780000418 |
7 |
Connector, pipe |
2-123-4 |
4 |
B230103001456 |
1 |
Hose, rubber |
2-123-5 |
5 |
B210780000823 |
39 |
Joint, pipe |
2-123-6 |
6 |
23904681 |
41 |
Joint, pipe |
2-123-7 |
7 |
60086357 |
1 |
Clamp, harness |
2-123-8 |
8 |
B210780000176 |
6 |
Connector, pipe |
2-123-9 |
9 |
B210780000175 |
1 |
Pipe connector |
2-123-10 |
10 |
23004473 |
1 |
Hose |
2-123-11 |
11 |
B230103004570 |
1 |
Hose, rubber |
2-123-12 |
12 |
24003609 |
1 |
Connector, pipe |
2-123-13 |
13 |
23002753 |
1 |
O-ring |
2-123-14 |
14 |
B210780000024 |
2 |
Connector, pipe |
2-123-15 |
15 |
B230101000049 |
2 |
O-ring 13.8×2.4JISB2401 |
2-123-16 |
16 |
21002820 |
1 |
Pipe connector |
2-123-17 |
17 |
60175301 |
9 |
Pipe connector |
2-123-18 |
18 |
B230103003046 |
1 |
Hose |
2-123-19 |
19 |
60120221 |
3 |
Hose |
2-123-20 |
20 |
60120209 |
3 |
Hose,rubber |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

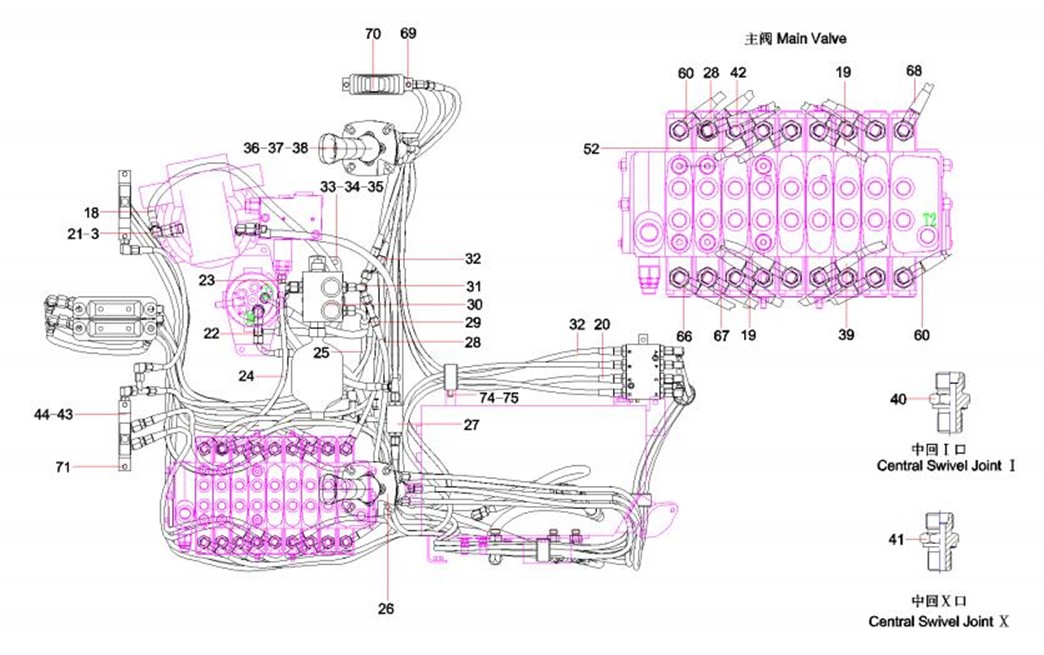

2-125-21 |
21 |
21002816 |
1 |
Male straight fitting reducer |
2-125-22 |
22 |
B210780000170 |
3 |
Connector, pipe |
2-125-23 |
23 |
B210780001720 |
1 |
Connector, pipe |
2-125-24 |
24 |
60120222 |
1 |
Hose |
2-125-25 |
25 |
60120224 |
1 |
Hose |
2-125-26 |
26 |
60242506 |
1 |
Left Pilot Control Valve Assembly |
2-125-27 |
27 |
13096364 |
1 |
Oil collection |
2-125-28 |
28 |
60169726 |
2 |
Hose |
2-125-29 |
29 |
B230103000727 |
1 |
Hose,rubber |
2-125-30 |
30 |
B220400000388 |
1 |
Valve, oil source control |
2-125-31 |
31 |
B210780000014 |
7 |
Joint, pipe |
2-125-32 |
32 |
60120208 |
3 |
Hose |
2-125-33 |
33 |
12979004 |
1 |
Frame |
2-125-34 |
34 |
A210204000146 |
2 |
Screw M8×16GB70.1 |
2-125-35 |
35 |
A210111000093 |
2 |
Bolt M8×40GB5783 |
2-125-36 |
36 |
60242507 |
1 |
Right Pilot Control Valve Assembly |
2-125-37 |
37 |
A210204000130 |
8 |
Screw M6×16GB70.1 |
2-125-38 |
38 |
60060564 |
12 |
Washer |
2-125-39 |
39 |
60120216 |
1 |
Hose |
2-125-40 |
40 |
B210780000174 |
1 |
Connector, pipe |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-127-41 |
41 |
23000531 |
1 |
Pipe connector |
2-127-42 |
42 |
60120212 |
1 |
Hose |
2-127-43 |
43 |
60281974 |
2 |
Pilot-control Valve |
2-127-44 |
44 |
B210780001444 |
3 |
Connector, pipe |
2-127-60 |
60 |
60120213 |
1 |
Hose |
2-127-66 |
66 |
60262327 |
3 |
rubber hose |
2-127-67 |
67 |
60120218 |
1 |
Hose,rubber |
2-127-68 |
68 |
60120211 |
1 |
Hose |
2-127-69 |
69 |
A210204000129 |
2 |
Screw M6×12GB70.1 |
2-127-70 |
70 |
60247936 |
1 |
Pilot valve |
2-127-71 |
71 |
A210111000078 |
4 |
Bolt M6×12GB5783 |
2-127-74 |
74 |
24000637 |
5 |
Washer |
2-127-75 |
75 |
60086355 |
1 |
Clamp, harness |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-129-21 |
21 |
21002816 |
1 |
Male straight fitting reducer |
2-129-22 |
22 |
B210780000170 |
4 |
Connector, pipe |
2-129-23 |
23 |
B210780001720 |
1 |
Connector, pipe |
2-129-24 |
24 |
60120222 |
2 |
Hose |
2-129-25 |
25 |
60120224 |
2 |
Hose |
2-129-26 |
26 |
60242506 |
1 |
Left Pilot Control Valve Assembly |
2-129-27 |
27 |
13096364 |
1 |
Oil collection |
2-129-28 |
28 |
60169726 |
2 |
Hose |
2-129-29 |
29 |
B230103000727 |
1 |
Hose,rubber |
2-129-30 |
30 |
B220400000388 |
1 |
Valve, oil source control |
2-129-31 |
31 |
B210780000014 |
11 |
Joint, pipe |
2-129-32 |
32 |
60120208 |
3 |
Hose |
2-129-33 |
33 |
12979004 |
1 |
Frame |
2-129-34 |
34 |
A210204000146 |
4 |
Screw M8×16GB70.1 |
2-129-35 |
35 |
A210111000093 |
2 |
Bolt M8×40GB5783 |
2-129-36 |
36 |
60242507 |
1 |
Right Pilot Control Valve Assembly |
2-129-37 |
37 |
A210204000130 |
8 |
Screw M6×16GB70.1 |
2-129-38 |
38 |
60060564 |
12 |
Washer |
2-129-39 |
39 |
60120216 |
1 |
Hose |
2-129-40 |
40 |
B210780000174 |
1 |
Connector, pipe |
