SANY SY16C SY16C3Y3W EXCAVATOR parts catalog 10
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-69-1 |
1 |
60276653 |
2 |
销 |
PIN, 8X16 |
2-69-2 |
2 |
60277212 |
1 |
飞轮壳 |
HOUSING, FLYWHEEL |
2-69-3 |
3 |
60277213 |
1 |
油封 |
SEAL, OIL |
2-69-4 |
4 |
60277214 |
1 |
下曲轴箱 |
SPACER, OIL SUMP |
2-69-6 |
6 |
60277215 |
7 |
油底壳组件 |
SUMP ASSY, OIL |
2-69-7 |
7 |
60277216 |
3 |
螺塞 |
PLUG, 16 |
2-69-9 |
9 |
60021146 |
1 |
密封圈 |
Ring,seal |
2-69-10 |
10 |
60276871 |
1 |
法兰螺栓 |
BOLT, M6X 12 PLATED |
2-69-11 |
11 |
60021038 |
1 |
螺栓 |
Bolt |
2-69-12 |
12 |
60277217 |
1 |
螺栓 |
BOLT, M6×45 PLATED |
2-69-13 |
13 |
60276655 |
1 |
帽 |
CAP |
2-69-14 |
14 |
60276656 |
1 |
法兰螺栓 |
BOLT, M10X 25 PLATED |
2-69-15 |
15 |
60276657 |
1 |
法兰螺栓 |
BOLT, M10X 30 PLATED |
2-69-16 |
16 |
B420300000075 |
1 |
液态密封胶 |
Seal gum,liquid |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

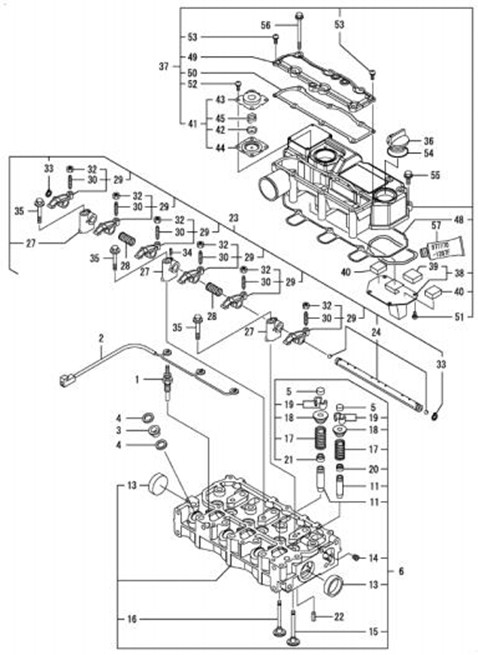

2-71-1 |
1 |
60277249 |
3 |
预热塞 |
PLUG, GLOW |
2-71-2 |
2 |
60277250 |
1 |
预热塞接线 |
CONNECTOR, GLOW PLUG |
2-71-3 |
3 |
60277218 |
3 |
喷油嘴防护套 |
PROTECTOR, NOZZLE |
2-71-4 |
4 |
60277219 |
6 |
喷油嘴密封垫 |
GASKET, NOZZLE |
2-71-5 |
5 |
60277220 |
6 |
盖(阀) |
CAP, VALVE |
2-71-6 |
6 |
60279764 |
1 |
气缸盖总成 |
HEAD ASSY, CYLINDER |
2-71-11 |
11 |
60277251 |
6 |
气门导套 |
GUIDE, VALVE |
2-71-13 |
13 |
60277222 |
2 |
螺塞 |
PLUG, 35 |
2-71-14 |
14 |
60277223 |
1 |
螺塞 |
PLUG, R005 |
2-71-15 |
15 |
60279765 |
3 |
进气阀 |
VALVE, INTAKE |
2-71-16 |
16 |
60279766 |
3 |
排气阀 |
VALVE, EXHAUST |
2-71-17 |
17 |
60277226 |
6 |
气门弹簧 |
SPRING, VALVE |
2-71-18 |
18 |
60277227 |
6 |
气门弹簧座 |
RETAINER, SPRING |
2-71-19 |
19 |
60277228 |
12 |
弹簧锁片 |
COTTER |
2-71-20 |
20 |
60277229 |
3 |
气门杆油封(进气门) |
SEAL, VALVE STEM |
2-71-21 |
21 |
60277230 |
3 |
气门杆油封(排气门) |
SEAL, VALVE STEM |
2-71-22 |
22 |
60276692 |
2 |
弹簧销 |
PIN, SPRING 6.0X12 |
2-71-23 |
23 |
60277231 |
1 |
摇臂支架总成 |
SUPPORT ASSY, ARM |
2-71-24 |
24 |
60277232 |
1 |
摇臂轴 |
SHAFT ASSY, ROCKER |
2-71-27 |
27 |
60277233 |
3 |
摇臂轴座 |
SUPPORT, ROCKER ARM |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-73-28 |
28 |
60277234 |
2 |
弹簧 |
SPRING |
2-73-29 |
29 |
60277235 |
6 |
摇臂总成 |
ARM, ROCKER |
2-73-30 |
30 |
60276676 |
6 |
气门调节螺钉 |
SCREW, VALVE ADJUST |
2-73-32 |
32 |
60276677 |
6 |
螺母 |
NUT, M8 |
2-73-33 |
33 |
60277236 |
2 |
环 |
RING, 12 |
2-73-34 |
34 |
60277237 |
1 |
螺栓 |
SCREW, M5×16 |
2-73-35 |
35 |
60276744 |
3 |
法兰螺栓 |
BOLT, M8X 40 PLATED |
2-73-36 |
36 |
B229900006259 |
1 |
机油加注口盖 |
Cap,oil-refiller |
2-73-37 |
37 |
60277238 |
1 |
气门罩盖总成 |
BONNET ASSY, HEAD |
2-73-38 |
38 |
60277239 |
1 |
挡板 |
PLATE |
2-73-39 |
39 |
60277240 |
1 |
折流挡板(通气管) |
BAFFLE, BREATHER |
2-73-40 |
40 |
60277240 |
2 |
折流挡板(通气管) |
BAFFLE, BREATHER |
2-73-41 |
41 |
60277241 |
1 |
隔膜组件 |
DIAPHRAGM ASSY |
2-73-42 |
42 |
60276696 |
1 |
板 |
PLATE |
2-73-43 |
43 |
60276697 |
1 |
隔膜盖 |
COVER, DIAPHRAGM |
2-73-44 |
44 |
60277242 |
1 |
隔膜 |
DIAPHRAGM |
2-73-45 |
45 |
60276699 |
1 |
隔膜弹簧 |
SPRING, DIAPHRAGM |
2-73-48 |
48 |
60277243 |
1 |
气门罩室垫片 |
GASKET, BONNET |
2-73-49 |
49 |
60277244 |
1 |
气门罩室盖 |
COVER, BONNET |
2-73-50 |
50 |
60277245 |
1 |
密封垫 |
GASKET |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-75-51 |
51 |
60276702 |
4 |
螺塞 |
SCREW, 5X10 |
2-75-52 |
52 |
60276702 |
4 |
螺塞 |
SCREW, 5X10 |
2-75-53 |
53 |
60277246 |
2 |
螺栓 |
SCREW, M5×16 |
2-75-54 |
54 |
60276644 |
1 |
O型圈 |
O-RING, 1AP32.0 |
2-75-55 |
55 |
60276880 |
3 |
法兰螺栓 |
BOLT, M6X 20 PLATED |
2-75-56 |
56 |
60277247 |
6 |
法兰面螺栓 |
BOLT, M6×75 PLATED |
2-75-57 |
57 |
B420300000075 |
1 |
液态密封胶 |
Seal gum,liquid |

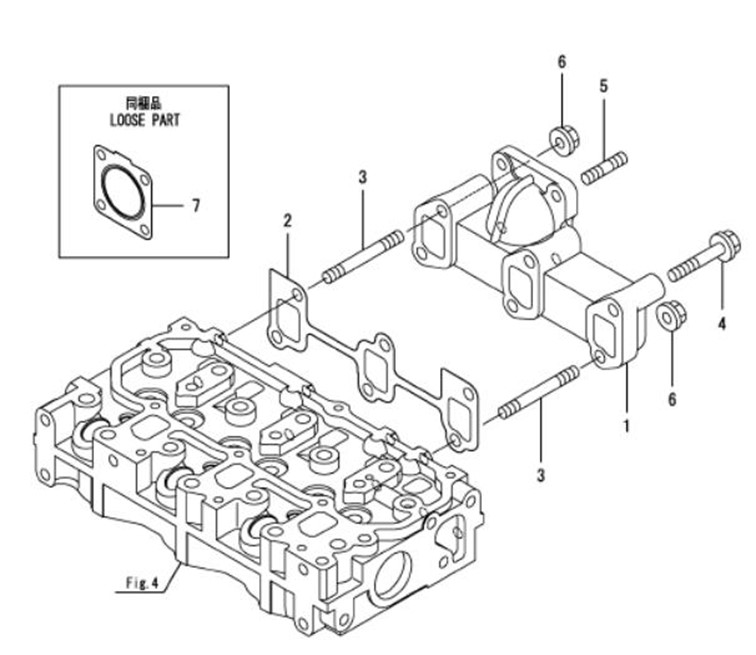

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-77-1 |
1 |
60277252 |
1 |
排气歧管 |
MANIFOLD, EXHAUST |
2-77-2 |
2 |
60277253 |
1 |
衬垫 |
GASKET |
2-77-3 |
3 |
60277254 |
2 |
双头螺栓 |
STUD, M8×50 |
2-77-4 |
4 |
60277255 |
4 |
螺栓 |
BOLT, M8×50 |
2-77-5 |
5 |
60021021 |
4 |
螺栓 |
Bolt |
2-77-6 |
6 |
60021019 |
2 |
螺母 |
Nut |
2-77-7 |
7 |
60277256 |
1 |
垫片(消音器) |
GASKET, SILENCER |
