SANY SY16C SY16C3Y3W EXCAVATOR parts catalog 09
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-59-1 |
1 |
60225036 |
1 |
消声器总成 |
Muffler assembly |
2-59-2 |
2 |
13103538 |
1 |
消声器管路 |
Muffler tube |
2-59-3 |
3 |
A210307000012 |
4 |
螺母 |
Nut |
2-59-4 |
4 |
24000633 |
4 |
垫圈8GB97.1 达克锈 |
Washer |
2-59-5 |
5 |
A210111000202 |
2 |
螺栓 |
Bolt M12×30GB578310.9 |
2-59-6 |
6 |
24000639 |
2 |
垫圈12GB97.1 达克锈 |
Washer |
2-59-7 |
7 |
13103541 |
1 |
消音器抱箍 |
Clamp |

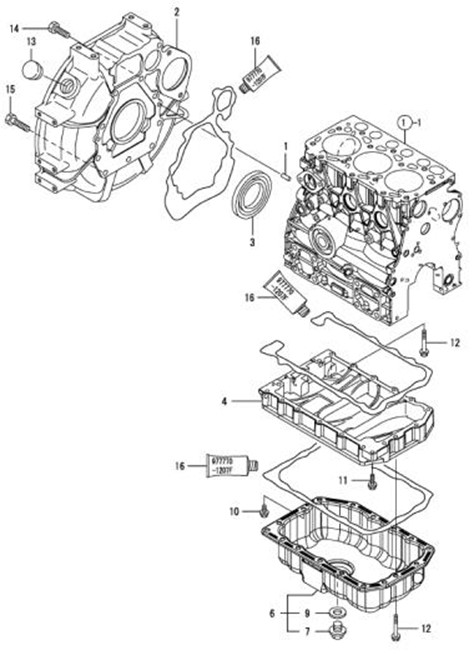

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-61-1 |
1 |
60279827 |
1 |
气缸体 |
CYLINDER BLOCK |
2-61-2 |
2 |
60279829 |
1 |
齿轮箱 |
GEAR HOUSING |
2-61-3 |
3 |
60279831 |
1 |
飞轮壳与油底壳 |
FLYWHEEL HOUSING & OIL |
2-61-4 |
4 |
60279833 |
1 |
气缸盖与气门罩室 |
CYLINDER HEAD & BONNET |
2-61-5 |
5 |
60279835 |
1 |
排气歧管 |
EXHAUST MANIFOLD |
2-61-6 |
6 |
60279837 |
1 |
凸轮轴与驱动齿轮 |
CAMSHAFT & DRIVING GEAR |
2-61-7 |
7 |
60279839 |
1 |
曲轴与活塞 |
CRANKSHAFT & PISTON |
2-61-8 |
8 |
60279841 |
1 |
机油润滑系统 |
LUB. OIL SYSTEM |
2-61-9 |
9 |
60279843 |
1 |
冷却系统 |
COOLING WATER SYSTEM |
2-61-10 |
10 |
60279845 |
1 |
喷油泵 |
FUEL INJECTION PUMP |
2-61-11 |
11 |
60279847 |
1 |
调速器 |
GOVERNOR |
2-61-12 |
12 |
60279849 |
1 |
喷油器 |
FUEL INJECTION VALVE |
2-61-13 |
13 |
60279851 |
1 |
燃油管路 |
FUEL PIPE |
2-61-14 |
14 |
60027934 |
1 |
启动马达 |
Motor,start |
2-61-15 |
15 |
B221000000133 |
1 |
发电机(欧3用) |
Alternator |
2-61-16 |
16 |
60276814 |
1 |
温度传感器 |
SENSOR.THERMO CW |

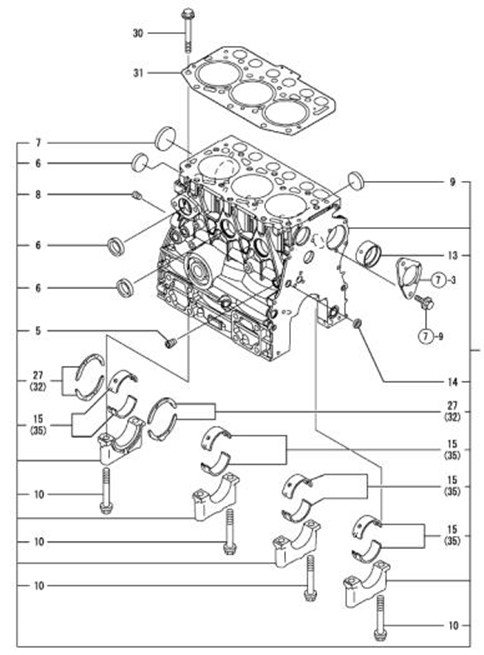

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-63-5 |
5 |
60276620 |
1 |
PT1/8堵头 |
PLUG, PT1/8 |
2-63-6 |
6 |
60277181 |
4 |
螺塞 |
PLUG,30 |
2-63-7 |
7 |
60277182 |
1 |
螺塞 |
PLUG,45 |
2-63-8 |
8 |
60276622 |
1 |
PT1/4堵头 |
PLUG, PT1/4 |
2-63-9 |
9 |
60277183 |
3 |
螺塞 |
PLUG,25 |
2-63-10 |
10 |
60277184 |
8 |
轴瓦盖螺栓 |
BOLT,METAL CAP |
2-63-13 |
13 |
60277185 |
1 |
凸轮轴衬套 |
BUSH,CAMSHAFT |
2-63-14 |
14 |
60276626 |
1 |
堵头 |
PLUG, 12 |
2-63-15 |
15 |
60277189 |
4 |
主轴承瓦组 |
BEARING,MAIN |
2-63-27 |
27 |
60277186 |
2 |
止推片套总成 |
BEARING,THRUST |
2-63-30 |
30 |
60279762 |
14 |
气缸盖螺栓 |
BOLT, CYLINDER HEAD |
2-63-31 |
31 |
60279763 |
1 |
气缸盖衬垫 |
GASKET, CYL.HEAD |
2-63-32 |
32 |
60277191 |
2 |
止推轴承(加大) |
BEARING,THRUST0.25 |
2-63-35 |
35 |
60277190 |
4 |
主轴承(小) |
BEARING,0.25US |

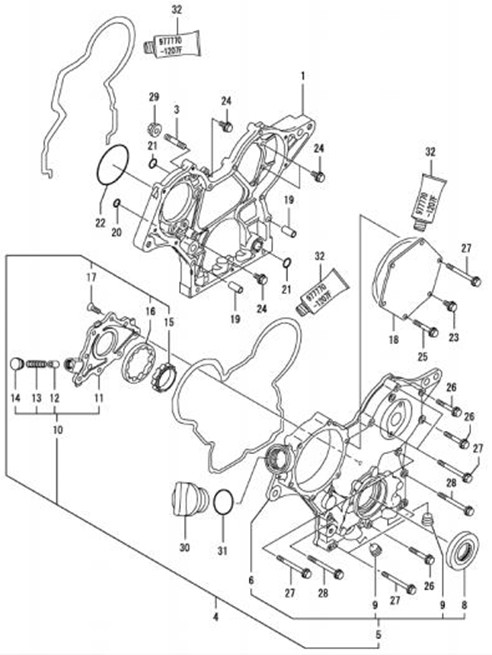

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-65-1 |
1 |
60277192 |
1 |
齿轮箱 |
CASE,GEAR |
2-65-3 |
3 |
60277193 |
3 |
双头螺栓 |
STUD |
2-65-4 |
4 |
60277194 |
1 |
齿轮箱盖总成 |
COVER ASSY,GEAR CASE |
2-65-5 |
5 |
60277195 |
1 |
齿轮箱盖总成 |
COVER ASSY,GEAR CASE |
2-65-6 |
6 |
60277196 |
1 |
齿轮箱盖 |
COVER,GEAR CASE |
2-65-8 |
8 |
60277197 |
1 |
油封 |
SEAL,OIL |
2-65-9 |
9 |
60020913 |
2 |
塞 |
Plug |
2-65-10 |
10 |
60277198 |
1 |
遮蔽覆盖总成 |
COVER ASSY |
2-65-11 |
11 |
60277199 |
1 |
遮蔽覆盖 |
COVER |
2-65-12 |
12 |
60277200 |
1 |
安全阀 |
VALVE, RELIEF |
2-65-13 |
13 |
60277201 |
1 |
弹簧 |
SPRING |
2-65-14 |
14 |
60277202 |
1 |
螺塞 |
PLUG |
2-65-15 |
15 |
60277203 |
1 |
内齿轮 |
ROTOR, INNER |
2-65-16 |
16 |
60277204 |
1 |
外齿轮 |
ROTOR, OUTER |
2-65-17 |
17 |
60277205 |
8 |
螺栓 |
SCREW, M6×16 |
2-65-18 |
18 |
60277206 |
1 |
燃油喷射泵盖 |
COVER |
2-65-19 |
19 |
60277207 |
4 |
定位销 |
PIPE, KNOCK |
2-65-20 |
20 |
60277208 |
1 |
O形圈 |
O-RING, P12.0 |
2-65-21 |
21 |
60277209 |
3 |
O形圈 |
O-RING, P17.0 |
2-65-22 |
22 |
60276642 |
1 |
O型圈 |
O-RING |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-67-23 |
23 |
60276871 |
1 |
法兰螺栓 |
BOLT, M6X 12 PLATED |
2-67-24 |
24 |
60276652 |
4 |
法兰螺栓 |
BOLT, M6X 16 PLATED |
2-67-25 |
25 |
60021041 |
4 |
螺栓 |
Bolt |
2-67-26 |
26 |
60021041 |
3 |
螺栓 |
Bolt |
2-67-27 |
27 |
60277210 |
7 |
法兰面螺栓 |
BOLT, M6×60 PLATED |
2-67-28 |
28 |
60277211 |
2 |
法兰面螺栓 |
BOLT, M6×65 PLATED |
2-67-29 |
29 |
60021019 |
3 |
螺母 |
Nut |
2-67-30 |
30 |
B229900006259 |
1 |
机油加注口盖 |
Cap,oil-refiller |
2-67-31 |
31 |
60276644 |
1 |
O型圈 |
O-RING, 1AP32.0 |
2-67-32 |
32 |
B420300000075 |
1 |
液态密封胶 |
Seal gum,liquid |
