SANY SY16C SY16C3Y3W EXCAVATOR parts catalog 08
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-49-1 |
1 |
60257621 |
1 |
散热器 |
coolant radiator |
2-49-2 |
2 |
60257622 |
1 |
散热器 |
oil radiator |
2-49-3 |
3 |
60282647 |
1 |
SY16散热器微型座SY16C3A |
micro seat |
2-49-4 |
4 |
60282648 |
1 |
散热器水盖 |
pressure cover |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

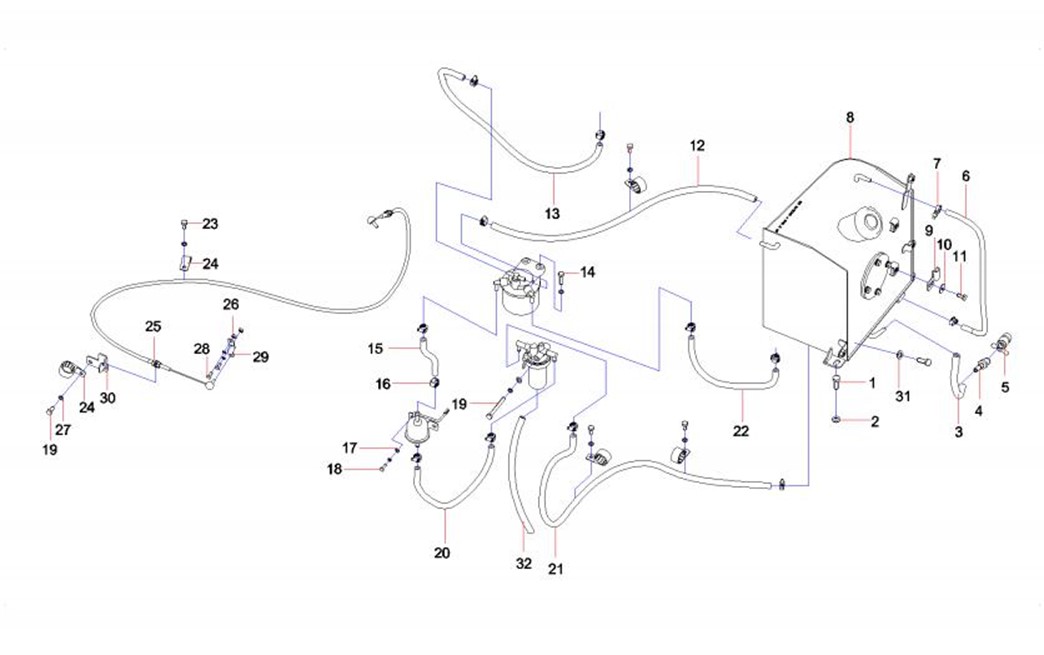

2-51-1 |
1 |
A210111000024 |
4 |
螺栓 |
Bolt M10×30GB5783 10.9 |
2-51-2 |
2 |
24000637 |
3 |
垫圈10GB97.1 达克锈 |
Washer |
2-51-3 |
3 |
13473697 |
1 |
燃油箱放水管 |
fuel tank drainage tube |
2-51-4 |
4 |
13055186 |
1 |
放水管接头 |
Water_out_joint |
2-51-5 |
5 |
A229900000882 |
1 |
阀 |
Valve |
2-51-6 |
6 |
13101497 |
1 |
油位软管 |
Fuel pipe |
2-51-7 |
7 |
A229900001345 |
3 |
软管环箍 |
Clamp, hose |
2-51-8 |
8 |
13100642 |
1 |
燃油箱总成 |
Fuel tank assy |
2-51-9 |
9 |
13216590 |
2 |
软管固定夹 |
fixed nipSY16C3Y4W.1.3.5-14 |
2-51-10 |
10 |
60060565 |
2 |
垫圈8GB96.1 达克锈 |
Washer |
2-51-11 |
11 |
A210111000342 |
5 |
螺栓M8×16GB5783 10.9级 |
Bolt M8×16GB5783 10.9 |
2-51-12 |
12 |
13101498 |
1 |
燃油箱回油管 |
Fuel pipe |
2-51-13 |
13 |
13101503 |
1 |
回油管 |
Fuel pipe |
2-51-14 |
14 |
A210111000293 |
2 |
螺栓 |
Bolt |
2-51-15 |
15 |
13101502 |
1 |
精滤进油管 |
Fuel pipe |
2-51-16 |
16 |
21053360 |
14 |
软管环箍 |
Hose ring hoop |
2-51-17 |
17 |
24000632 |
4 |
垫圈6GB97.1 达克锈 |
Washer |
2-51-18 |
18 |
A210111000079 |
2 |
螺栓 |
Bolt |
2-51-19 |
19 |
A210111000096 |
1 |
螺栓 |
Bolt M8×70GB5783 |
2-51-20 |
20 |
13101501 |
1 |
电子泵进油管 |
Fuel pipe |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-53-21 |
21 |
13101500 |
1 |
油水分离器进油管 |
Fuel pipe |
2-53-22 |
22 |
13204398 |
1 |
发动机进油管 |
fuel pipeSY16C3Y4W.1.3.5-13 |
2-53-23 |
23 |
A210111000012 |
1 |
螺栓 M10×20GB5783 10.9级 |
Bolt M10×20GB5783 10.9 |
2-53-24 |
24 |
60086355 |
2 |
线束固定夹 |
Clamp, harness |
2-53-25 |
25 |
60275558 |
1 |
推拉软轴 |
throttle guy assembly |
2-53-26 |
26 |
A210307000016 |
2 |
螺母 |
Nut |
2-53-27 |
27 |
24000633 |
6 |
垫圈8GB97.1 达克锈 |
Washer |
2-53-28 |
28 |
A210111000078 |
2 |
螺栓 |
Bolt |
2-53-29 |
29 |
13101496 |
1 |
油门摇臂 |
Accelerator rocker |
2-53-30 |
30 |
13101499 |
1 |
油门软轴支架 |
Accelerator support |
2-53-31 |
31 |
60060546 |
1 |
垫圈10GB96.1 达克锈 |
Washer 10GB96.1 |
2-53-32 |
32 |
13303621 |
1 |
粗滤放水管 |
filter drainage tube |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

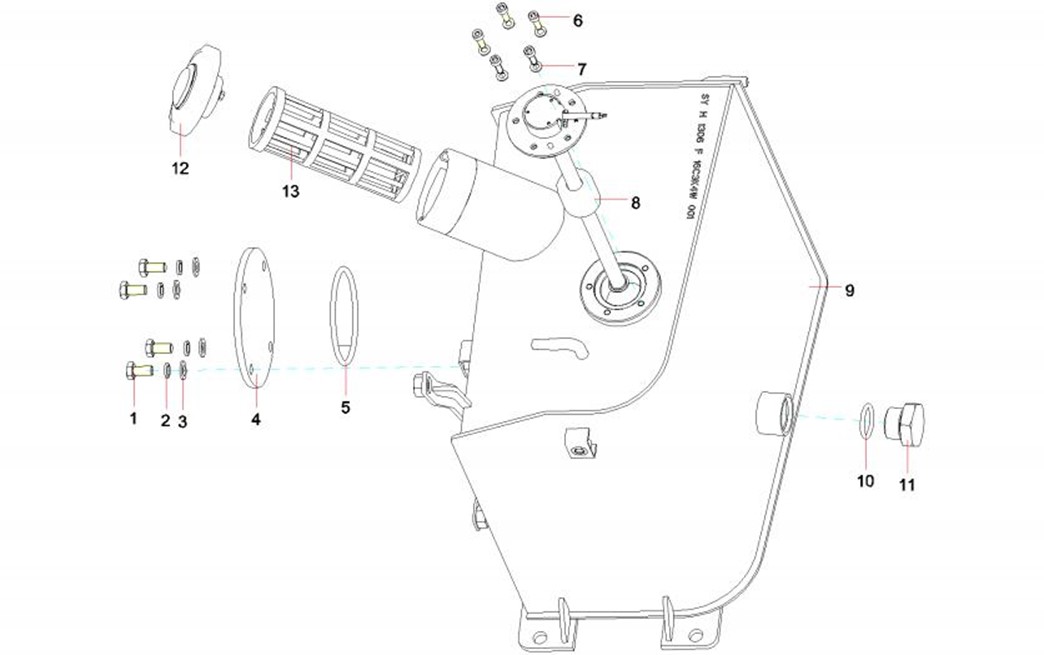

2-55-1 |
1 |
A210111000088 |
4 |
螺栓 |
Bolt |
2-55-2 |
2 |
A210401000017 |
4 |
垫圈 |
Washer |
2-55-3 |
3 |
A210405000007 |
4 |
垫圈 |
Washer |
2-55-4 |
4 |
13100584 |
1 |
清洗法兰盖 |
Cleaning flange cap |
2-55-5 |
5 |
A210609000273 |
1 |
O形圈 |
O-ring 75×5.3GB3452.1 |
2-55-6 |
6 |
A210204000116 |
5 |
螺钉 |
Screw M5×16GB70.1 |
2-55-7 |
7 |
A210405000005 |
5 |
垫圈 |
Washer |
2-55-8 |
8 |
60206742 |
1 |
液位传感器 |
Fuel Sensor |
2-55-9 |
9 |
13100630 |
1 |
燃油箱 |
Fuel tank |
2-55-10 |
10 |
B230101000356 |
1 |
O形圈 |
O-ring 23.7×3.5JISB2401 |
2-55-11 |
11 |
10514225 |
1 |
堵头 |
Plug |
2-55-12 |
12 |
60304920 |
1 |
燃油箱锁盖 |
cover of fuel tank |
2-55-13 |
13 |
60304921 |
1 |
燃油箱滤网 |
filter net |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

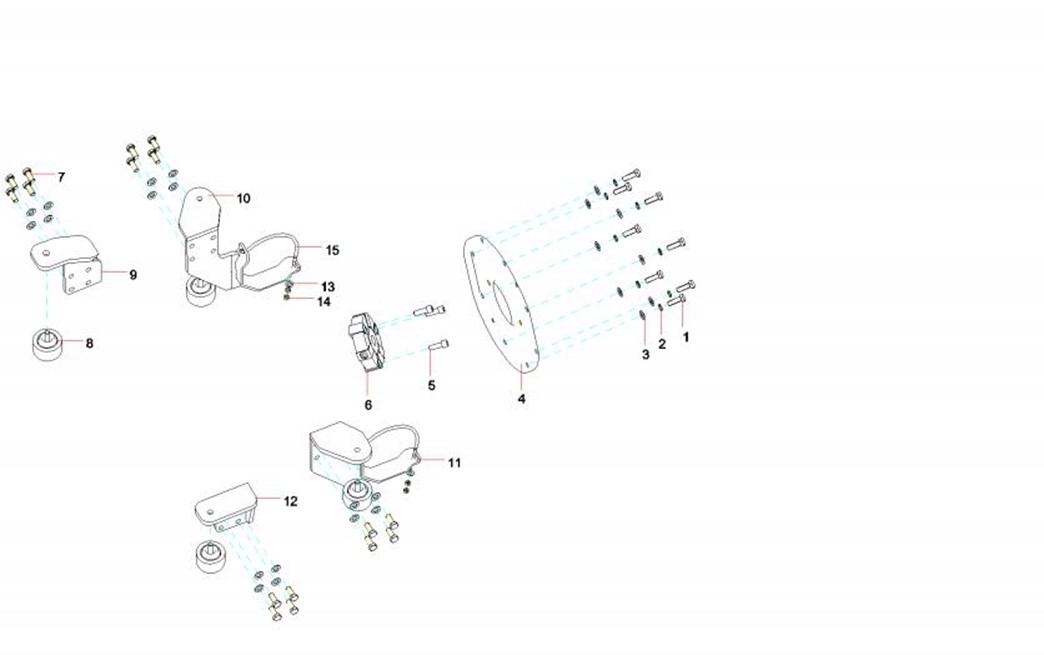

2-57-1 |
1 |
A210111000024 |
8 |
螺栓 |
Bolt M10×30GB5783 10.9 |
2-57-2 |
2 |
60060546 |
8 |
垫圈10GB96.1 达克锈 |
Washer 10GB96.1 |
2-57-3 |
3 |
24000637 |
24 |
垫圈10GB97.1 达克锈 |
Washer |
2-57-4 |
4 |
13108751 |
1 |
法兰盘 |
Flange |
2-57-5 |
5 |
A210204000215 |
3 |
螺钉M10×35GB70.1 10.9级 |
Screw |
2-57-6 |
6 |
60224349 |
1 |
法兰联轴器 |
Flanging coupling |
2-57-7 |
7 |
A210111000197 |
16 |
螺栓 |
Bolt M10×25GB5783 10.9 |
2-57-8 |
8 |
60260924 |
4 |
减震垫 |
Shock Pad |
2-57-9 |
9 |
13108766 |
1 |
左前支座 |
Front left bearer |
2-57-10 |
10 |
13108759 |
1 |
右前支座 |
Front right bearer |
2-57-11 |
11 |
13108758 |
1 |
右后支座 |
Rear right bearer |
2-57-12 |
12 |
13108763 |
1 |
左后支座 |
Rear left bearer |
2-57-13 |
13 |
24000632 |
2 |
垫圈6GB97.1 达克锈 |
Washer |
2-57-14 |
14 |
A210307000016 |
4 |
螺母 |
Nut |
2-57-15 |
15 |
13108752 |
2 |
折弯螺柱 |
Bolt |
