SANY SY16C SY16C3Y3W EXCAVATOR parts catalog 07
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-39-1 |
1 |
13004786 |
1 |
后机罩组件 |
Rear hood component |
2-39-2 |
2 |
60225215 |
1 |
机罩锁 |
Bonnet Lock |
2-39-3 |
3 |
13106122 |
1 |
风钩滑槽 |
Wind hook sliding chute |
2-39-4 |
4 |
13088477 |
1 |
限位安装板 |
Limit mounting plate |
2-39-5 |
5 |
A210405000007 |
4 |
垫圈 |
Washer |
2-39-6 |
6 |
A210111000089 |
2 |
螺栓 |
Bolt |
2-39-7 |
7 |
A210111000088 |
2 |
螺栓 |
Bolt |
2-39-8 |
8 |
A210405000006 |
2 |
垫圈 |
Washer |
2-39-9 |
9 |
A210111000079 |
2 |
螺栓 |
Bolt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

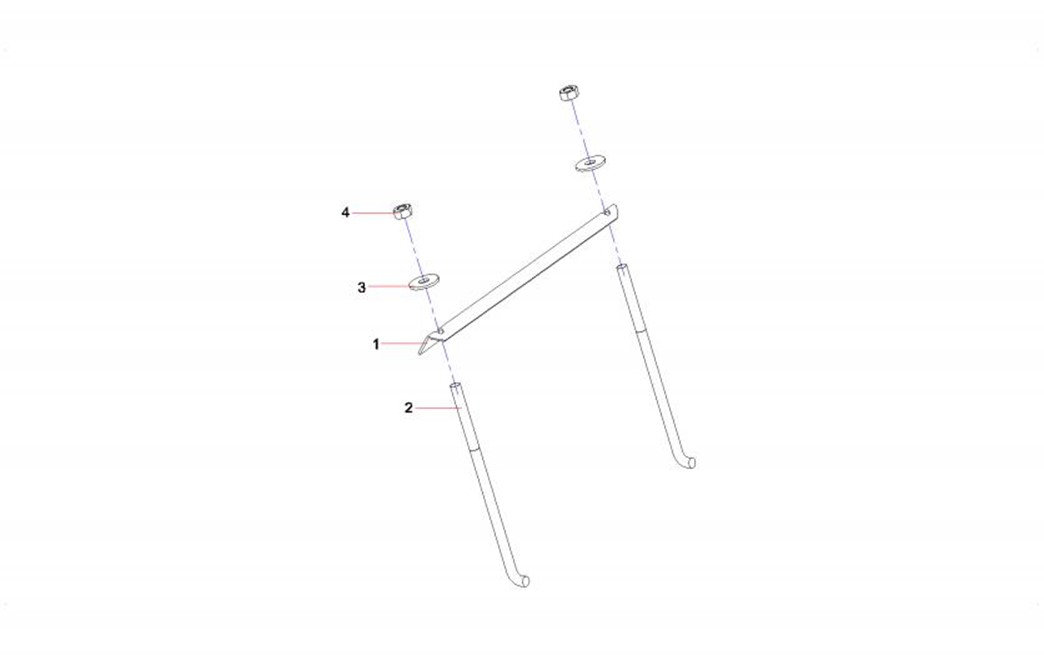

2-41-1 |
1 |
12995053 |
1 |
电池安装板 |
Battery fixed plate |
2-41-2 |
2 |
12995054 |
2 |
丝杆 |
Guide screw |
2-41-3 |
3 |
A210404000003 |
2 |
垫圈 |
Washer |
2-41-4 |
4 |
A210307000017 |
2 |
螺母 |
Nut |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-43-1 |
1 |
13015535 |
1 |
冷却系统 |
Cooling system |
2-43-2 |
2 |
13016440 |
1 |
燃油系统 |
Fuel system |
2-43-3 |
3 |
13014703 |
1 |
传动与减震系统 |
Transmission & shock mitigation |
2-43-4 |
4 |
13014918 |
1 |
排气系统 |
Exhaust system |
2-43-5 |
5 |
60229736 |
1 |
发动机 |
Engine |
2-43-6 |
6 |
13016040 |
1 |
进气系统 |
Intake System |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

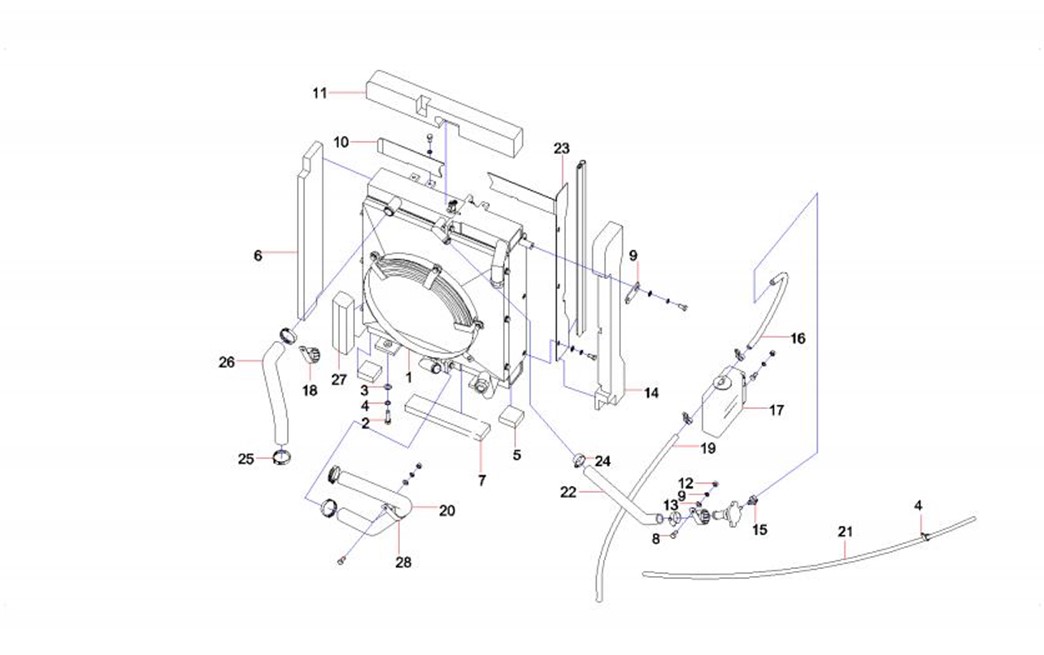

2-45-1 |
1 |
60225037 |
1 |
散热器 |
Radiator |
2-45-2 |
2 |
A210111000026 |
4 |
螺栓 |
Bolt |
2-45-3 |
3 |
24000637 |
4 |
垫圈10GB97.1 达克锈 |
Washer |
2-45-4 |
4 |
60208141 |
1 |
线束固定夹 |
Harness clamp |
2-45-5 |
5 |
13106217 |
2 |
侧密封海绵 |
Sealing sponge |
2-45-6 |
6 |
12999700 |
1 |
前密封海绵 |
Sealing sponge |
2-45-7 |
7 |
13106228 |
1 |
下密封海绵 |
Sealing sponge |
2-45-8 |
8 |
A210111000342 |
15 |
螺栓M8×16GB5783 10.9级 |
Bolt M8×16GB5783 10.9 |
2-45-9 |
9 |
13106220 |
1 |
散热器固定板 |
Plate |
2-45-10 |
10 |
13106225 |
1 |
上封板 |
Up seal plate |
2-45-11 |
11 |
13106227 |
1 |
上密封海绵 |
Sealing sponge |
2-45-12 |
12 |
A210307000012 |
1 |
螺母 |
Nut |
2-45-13 |
13 |
24000633 |
15 |
垫圈8GB97.1 达克锈 |
Washer |
2-45-14 |
14 |
13106226 |
1 |
后密封海绵 |
Sealing sponge |
2-45-15 |
15 |
A229900001345 |
5 |
软管环箍 |
Clamp, hose |
2-45-16 |
16 |
13106223 |
1 |
散热器补水管 |
Recruit water pipe |
2-45-17 |
17 |
60115933 |
1 |
储液箱 |
Tank GP, reserve |
2-45-18 |
18 |
60086355 |
1 |
线束固定夹 |
Clamp, harness |
2-45-19 |
19 |
13106224 |
1 |
散热器通气管 |
Linking air pipe |
2-45-20 |
20 |
13106221 |
1 |
下水管 |
Sewer tube |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-47-21 |
21 |
13204397 |
1 |
通气阀连接管 |
linking pipe SY16C3Y4W.1.3.3-15 |
2-47-22 |
22 |
13106222 |
1 |
加水管 |
Watering pipe |
2-47-23 |
23 |
13106244 |
1 |
后封板支架 |
Back seal plate assy |
2-47-24 |
24 |
A210855000008 |
2 |
喉箍 |
Hoop |
2-47-25 |
25 |
21004575 |
4 |
软管环箍 |
Hose ring hoop |
2-47-26 |
26 |
13106216 |
1 |
上水管 |
Upper water pipe |
2-47-27 |
27 |
13106218 |
1 |
边密封海绵 |
Sealing sponge |
2-47-28 |
28 |
60086357 |
1 |
线束固定夹 |
Harness clamp |
