SANY SY16C SY16C3Y3W EXCAVATOR parts catalog 06
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-29-21 |
21 |
13458165 |
1 |
液压阀安装板 |
hydraulic valve installation plate |
2-29-22 |
22 |
13458166 |
1 |
推土铲阀罩 |
bulldozing shovel valve installation |
2-29-23 |
23 |
A210111000088 |
44 |
螺栓 |
Bolt |
2-29-24 |
24 |
A210405000006 |
4 |
垫圈 |
Washer |
2-29-25 |
25 |
13526615 |
1 |
燃油口护套 |
fuel outlet protective sleeve |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

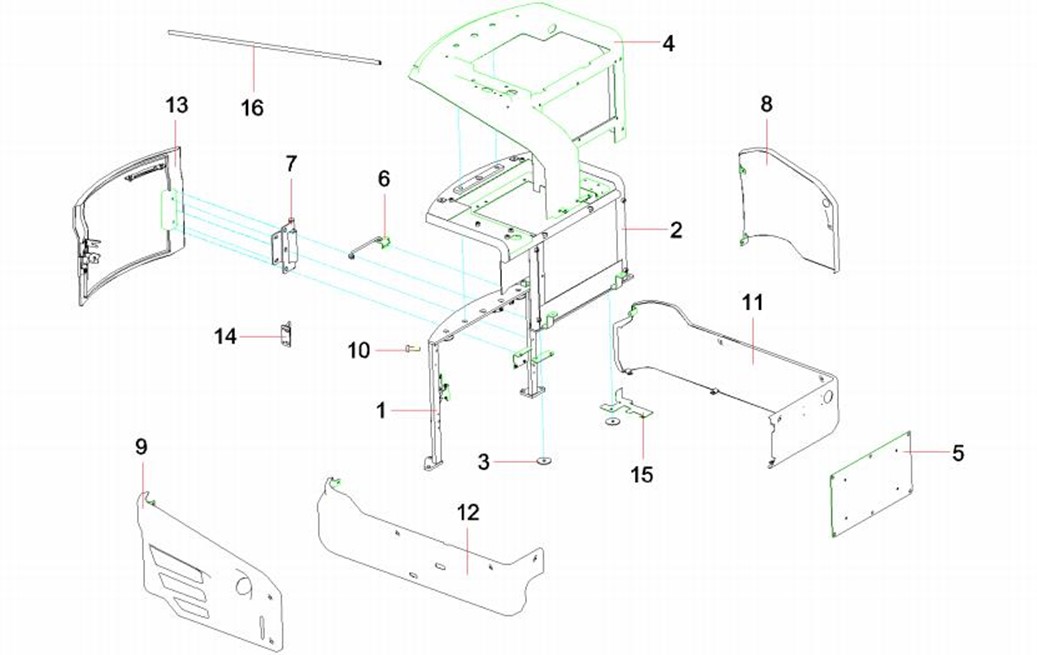

2-31-1 |
1 |
13003719 |
1 |
覆盖件支架 |
Covering parts support |
2-31-2 |
2 |
13549530 |
1 |
美国机发动机仓骨架 |
engine compartment framework |
2-31-3 |
3 |
13004265 |
4 |
减震器下垫板 |
Damper lower backup plate |
2-31-4 |
4 |
13549521 |
1 |
美国机外盖板组件 |
out cover plate components |
2-31-5 |
5 |
13004372 |
1 |
发动机仓前盖板组件 |
Engine compartment front cover |
2-31-6 |
6 |
13003635 |
1 |
风钩安装组件 |
Wind hook installation component |
2-31-7 |
7 |
13004387 |
1 |
转动机构组件 |
Long hinge component |
2-31-8 |
8 |
13004758 |
1 |
左覆盖件组件 |
Left covering parts component |
2-31-9 |
9 |
13004767 |
1 |
右覆盖件总成 |
Right-hand covering parts |
2-31-10 |
10 |
A810502019056 |
2 |
定位螺钉 |
Setscrew |
2-31-11 |
11 |
13004771 |
1 |
左侧边梁组件 |
Left side beam component |
2-31-12 |
12 |
13004774 |
1 |
右侧边梁组件 |
Right side beam component |
2-31-13 |
13 |
13004787 |
1 |
后机罩总成 |
Rear hood component |
2-31-14 |
14 |
13004790 |
1 |
锁扣组件 |
Lock component |
2-31-15 |
15 |
13004793 |
1 |
平台隔板组件 |
Platform clapboard |
2-31-16 |
16 |
13767682 |
1 |
防护胶条 |
guard rubber strip |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-33-1 |
1 |
13003634 |
1 |
限位安装板 |
Limit mounting plate |
2-33-2 |
2 |
13003583 |
1 |
风钩组件 |
Catch |
2-33-3 |
3 |
A210404000005 |
2 |
垫圈 |
Washer |
2-33-4 |
4 |
A210491000010 |
2 |
销 |
Pin |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

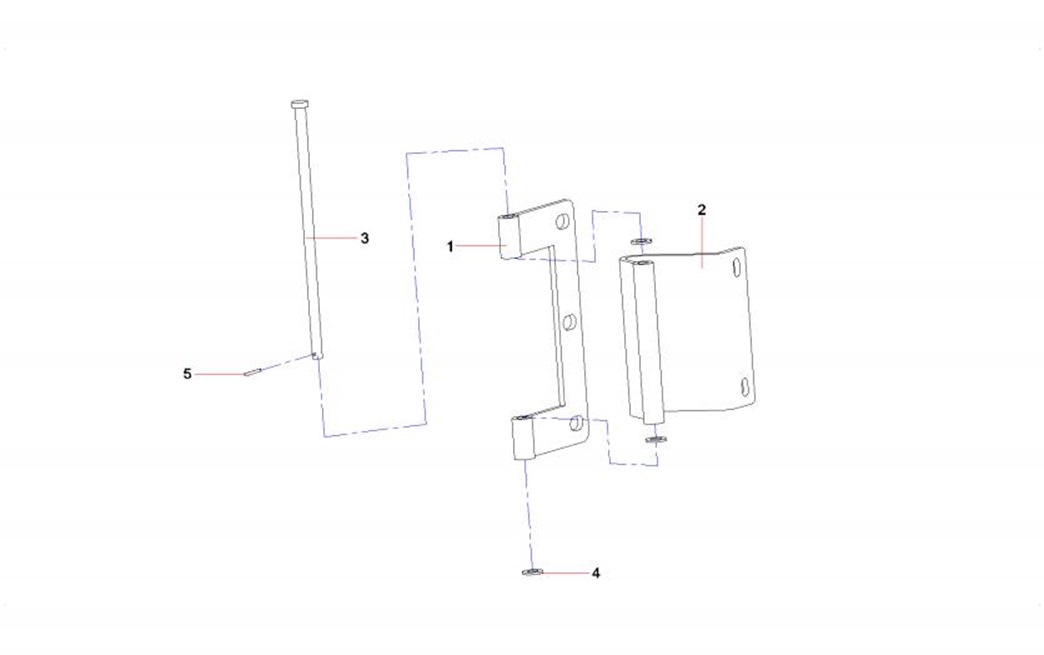

2-35-1 |
1 |
13004374 |
1 |
转动机构固定板 |
fixed plate for hinge |
2-35-2 |
2 |
13004380 |
1 |
转动机构转动板 |
hinge revolving plate |
2-35-3 |
3 |
13004386 |
1 |
转动机构轴 |
Hinge axle |
2-35-4 |
4 |
A210405000001 |
3 |
垫圈 |
Washer |
2-35-5 |
5 |
A210491000007 |
1 |
销 |
Pin 2.5×20GB91 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

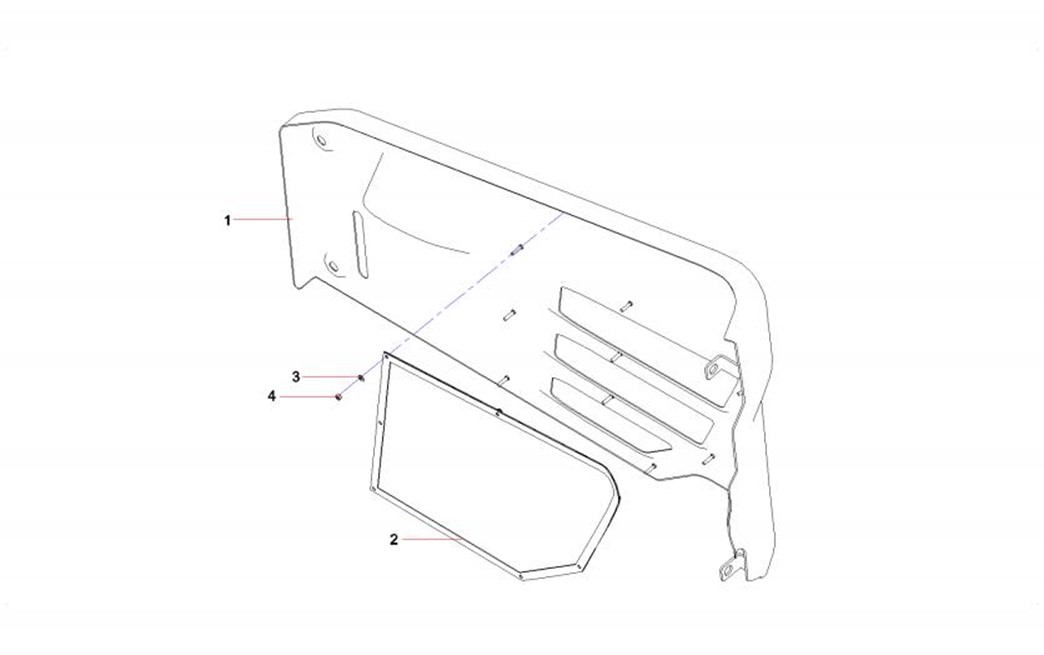

2-37-1 |
1 |
13004763 |
1 |
右覆盖件组件 |
Right-hand covering parts |
2-37-2 |
2 |
13004766 |
1 |
防尘网组件 |
Dust-proof net component |
2-37-3 |
3 |
A210405000004 |
9 |
垫圈 |
Washer |
2-37-4 |
4 |
A210307000014 |
9 |
螺母 |
Nut M4GB6170 |
