SANY SY16C SY16C3Y3W EXCAVATOR parts catalog 05
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-19-1 |
1 |
12985867 |
1 |
操纵杆 |
Control lever |
2-19-2 |
2 |
12985868 |
1 |
右操纵杆 |
Right control lever |
2-19-3 |
3 |
12688927 |
1 |
左手柄 |
Handle, left |
2-19-4 |
4 |
12691132 |
1 |
右手柄 |
Handle, right |
2-19-5 |
5 |
60238780 |
2 |
垫圈3GB97.1 达克锈 |
Washer |
2-19-6 |
6 |
A210210000059 |
2 |
螺钉 |
Screw |
2-19-7 |
7 |
12985862 |
2 |
脚踏杆 |
foot-operated rod |
2-19-8 |
8 |
A210307000012 |
2 |
螺母 |
Nut |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

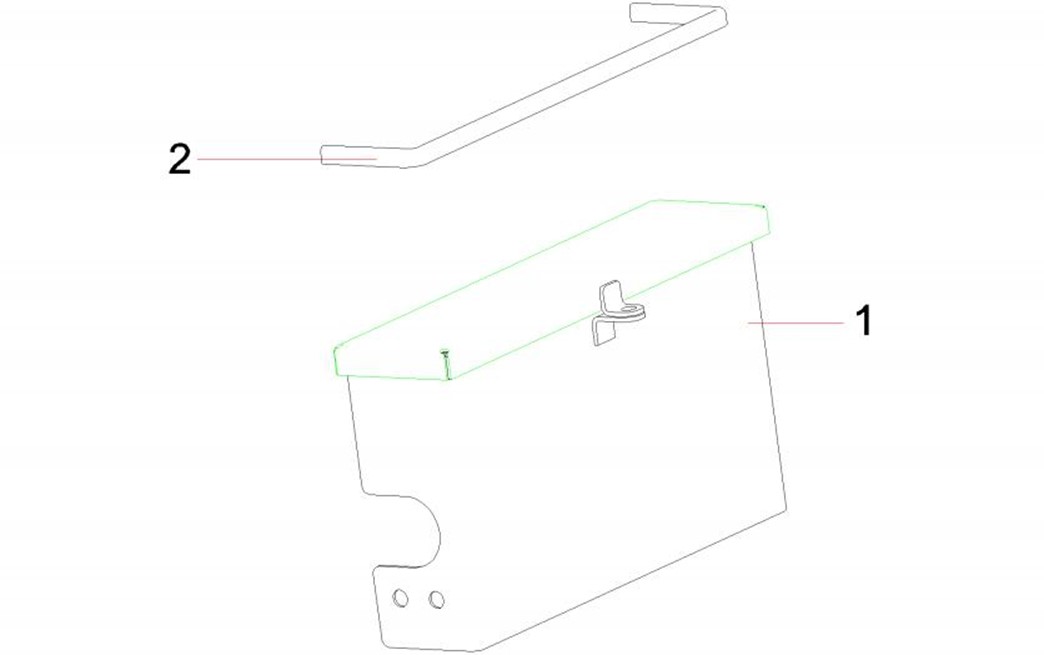

2-21-1 |
1 |
13299256 |
1 |
工具箱组件 |
toolbox component |
2-21-2 |
2 |
13298792 |
1 |
工具箱胶条 |
toolbox rubber strip |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

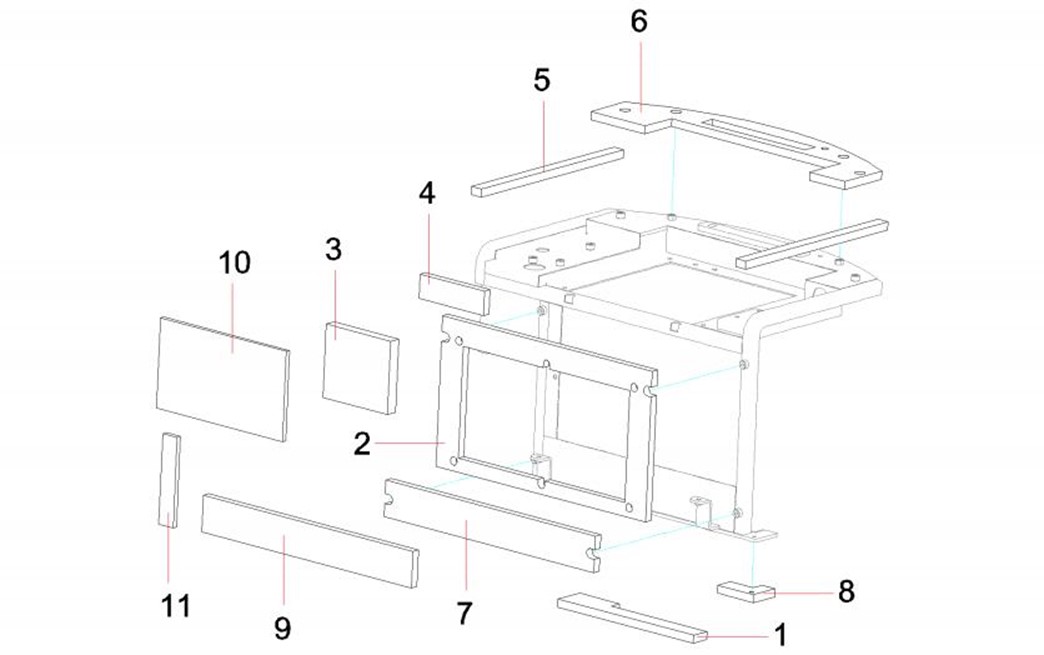

2-23-1 |
1 |
13004822 |
1 |
骨架前下海绵 |
Framework front lower sponge |
2-23-2 |
2 |
13004823 |
1 |
骨架外层前海绵 |
Framework outer front sponge |
2-23-3 |
3 |
13004824 |
1 |
骨架外层右海绵 |
Framework outer right sponge |
2-23-4 |
4 |
13004825 |
1 |
骨架外层右上海绵 |
Framework outer front upper |
2-23-5 |
5 |
13004826 |
2 |
两侧骨架上层海绵 |
Two sides framework upper |
2-23-6 |
6 |
13004827 |
1 |
骨架上层左后海绵 |
Framework upper back sponge |
2-23-7 |
7 |
13004829 |
1 |
骨架上层右后海绵 |
Framework front lower sponge |
2-23-8 |
8 |
13101227 |
1 |
骨架前下海绵 |
Framework outer front lower |
2-23-9 |
9 |
13369637 |
1 |
前盖板内下海绵 |
front cover plate inner lower |
2-23-10 |
10 |
13004371 |
1 |
发动机仓前盖板内海绵 |
engine compartment front cover |
2-23-11 |
11 |
13300229 |
1 |
前盖板内右海绵 |
front cover plate inner right sponge |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

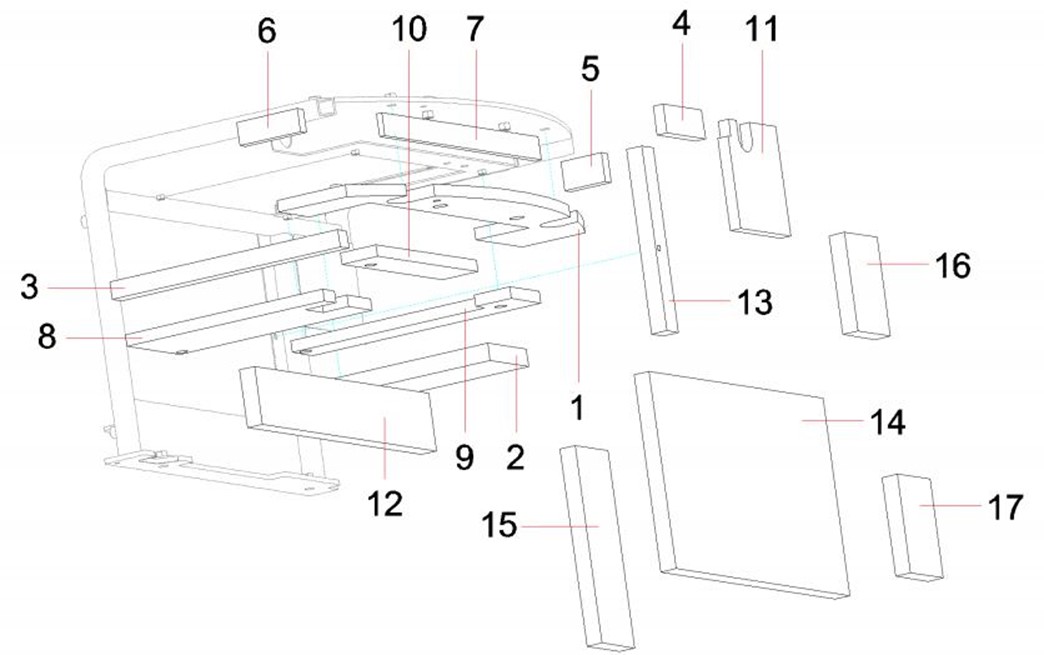

2-25-1 |
1 |
13004817 |
1 |
内层后上海绵 |
Inner upper back sponge |
2-25-2 |
2 |
13004828 |
1 |
右扶手箱下层海绵 |
Right armrest box lower sponge |
2-25-3 |
3 |
13004830 |
1 |
右边框下海绵 |
Right frame lower sponge |
2-25-4 |
4 |
13004831 |
1 |
右扶手箱下后海绵 |
Right frame lower back sponge |
2-25-5 |
5 |
13004832 |
1 |
右扶手箱下左海绵 |
Right frame lower left sponge |
2-25-6 |
6 |
13004833 |
1 |
左扶手箱右下海绵 |
Left frame right rear sponge |
2-25-7 |
7 |
13004834 |
1 |
座椅下层后海绵 |
Seat lower back sponge |
2-25-8 |
8 |
13004835 |
1 |
座椅下层左海绵 |
Seat lower left sponge |
2-25-9 |
9 |
13004836 |
1 |
座椅下层右海绵 |
Seat lower right sponge |
2-25-10 |
10 |
13004818 |
1 |
座椅下层后海绵 |
Seat lower back sponge |
2-25-11 |
11 |
13004819 |
1 |
右扶手箱下层前海绵 |
Right armrest box lower front |
2-25-12 |
12 |
13004820 |
1 |
前盖板内海绵 |
Front covering plate inner sponge |
2-25-13 |
13 |
13004821 |
1 |
前盖板内右海绵 |
Front covering plate inner right |
2-25-14 |
14 |
13209484 |
1 |
后机罩中间海绵 |
rear hood middle sponge |
2-25-15 |
15 |
13209485 |
1 |
后机罩左海绵 |
rear hood left |
2-25-16 |
16 |
13209486 |
1 |
后机罩右上海绵 |
rear hood right upper sponge |
2-25-17 |
17 |
13209487 |
1 |
后机罩右下海绵 |
rear hood right lower sponge |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

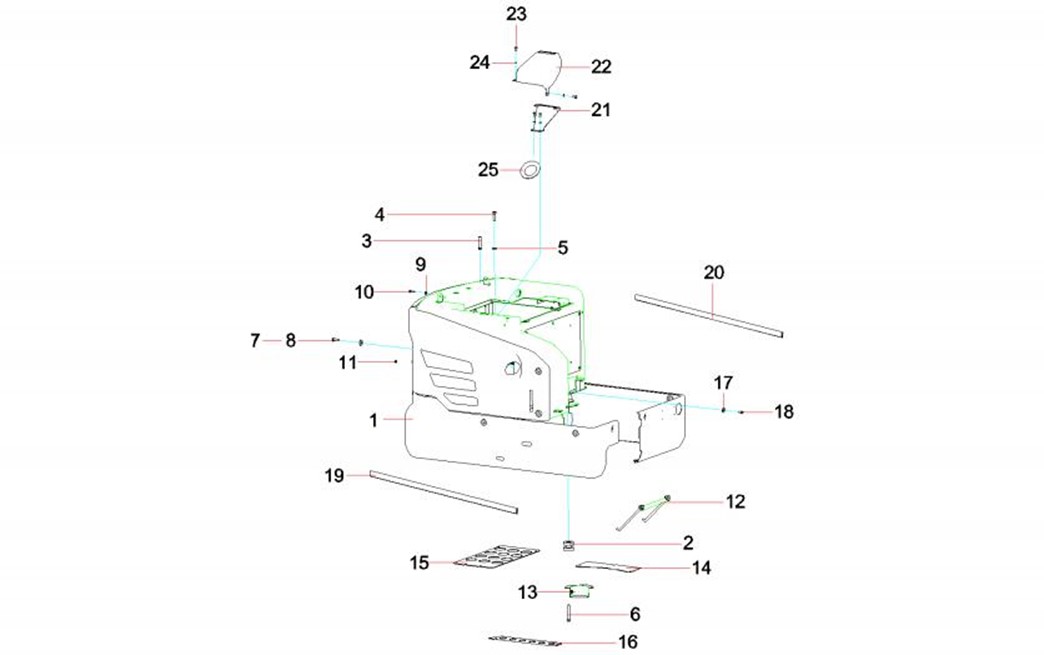

2-27-1 |
1 |
13549567 |
1 |
美国机覆盖件分装 |
covering parts subassembly |
2-27-2 |
2 |
60226782 |
4 |
减震器 |
Damper |
2-27-3 |
3 |
A210111000044 |
2 |
螺栓 |
Bolt |
2-27-4 |
4 |
A210111000040 |
4 |
螺栓 |
Bolt |
2-27-5 |
5 |
A210405000001 |
4 |
垫圈 |
Washer |
2-27-6 |
6 |
A210111000127 |
2 |
螺栓 |
Bolt M12×80GB5783 |
2-27-7 |
7 |
60060546 |
3 |
垫圈10GB96.1 达克锈 |
Washer 10GB96.1 |
2-27-8 |
8 |
A210111000023 |
3 |
螺栓 |
Bolt |
2-27-9 |
9 |
A210405000007 |
11 |
垫圈 |
Washer |
2-27-10 |
10 |
A210111000090 |
2 |
螺栓 |
Bolt |
2-27-11 |
11 |
A210307000017 |
2 |
螺母 |
Nut |
2-27-12 |
12 |
12995055 |
1 |
电池固定组件 |
Battery fixed component |
2-27-13 |
13 |
13004797 |
1 |
马达润滑 |
Motor grease |
2-27-14 |
14 |
13004806 |
1 |
左前底板 |
Left front bottom board |
2-27-15 |
15 |
13004808 |
1 |
左后封板 |
Left rear sealing board |
2-27-16 |
16 |
13004807 |
1 |
后底封板 |
Rear bottom seal plate |
2-27-17 |
17 |
60060565 |
47 |
垫圈8GB96.1 达克锈 |
Washer |
2-27-18 |
18 |
A210111000089 |
16 |
螺栓 |
Bolt |
2-27-19 |
19 |
13534130 |
1 |
盖板密封胶条 |
cover plate sealant strip |
2-27-20 |
20 |
13534131 |
1 |
左边梁密封胶条 |
left side beam sealant strip |
