SANY SY16C SY16C3Y3W EXCAVATOR parts catalog 24
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-19-1 |
1 |
60219439 |
2 |
AJ油封 |
oil seal |
3-19-2 |
2 |
A210414000104 |
2 |
挡圈 |
Ring, retainer 25GB894.1 |
3-19-3 |
3 |
A210601000006 |
2 |
滚动轴承 |
Bearing, roll |
3-19-4 |
4 |
12934829 |
1 |
轴 |
shaftSWZ048A-1 |
3-19-5 |
5 |
60047627 |
1 |
闷头螺塞 |
Plug, screw |
3-19-6 |
6 |
12934831 |
1 |
轮体 |
rollerSWZ048A_1 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

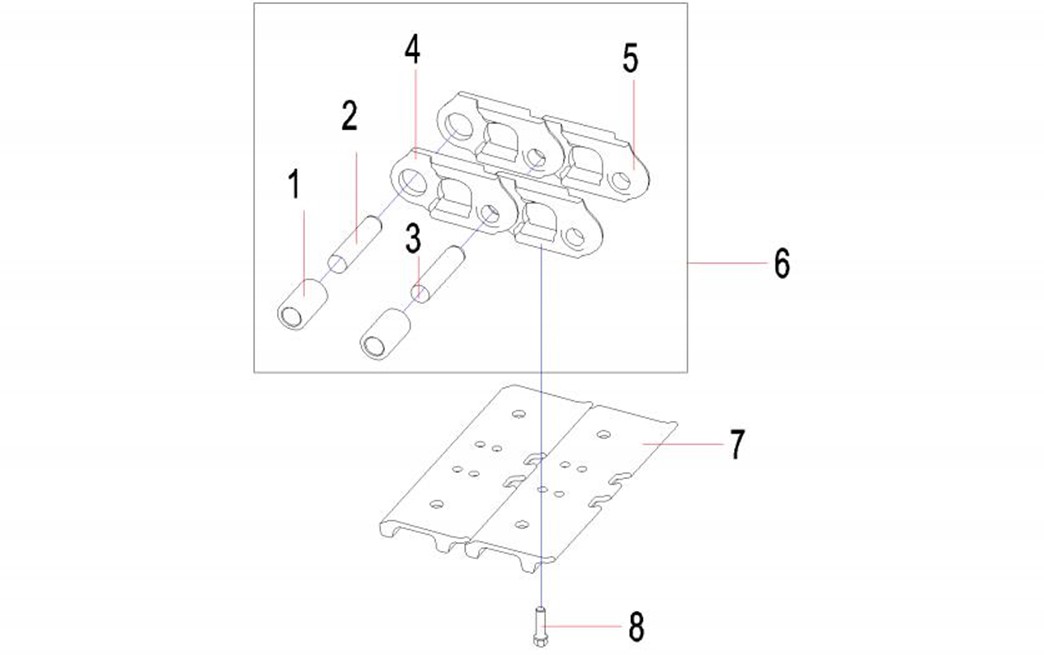

3-21-1 |
1 |
13567712 |
37 |
销套 |
track bush STC90GA-2337.1-1 |
3-21-2 |
2 |
13567713 |
36 |
销轴 |
track pin STC90GA-2337.1-2 |
3-21-3 |
3 |
13567714 |
1 |
主销轴 |
main track pin STC90GA-2337.1- |
3-21-4 |
4 |
13563976 |
37 |
左链轨节 |
Track Link/L STC90GA-LGL |
3-21-5 |
5 |
13563977 |
37 |
右链轨节 |
Track Link/R STC90GA-LGR |
3-21-6 |
6 |
13569409 |
1 |
链轨总成 |
Track chain STC90GA-2337.1 |
3-21-7 |
7 |
60273874 |
37 |
履带板 |
Track shoe |
3-21-8 |
8 |
60277670 |
148 |
履带螺栓 |
Track Bolt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

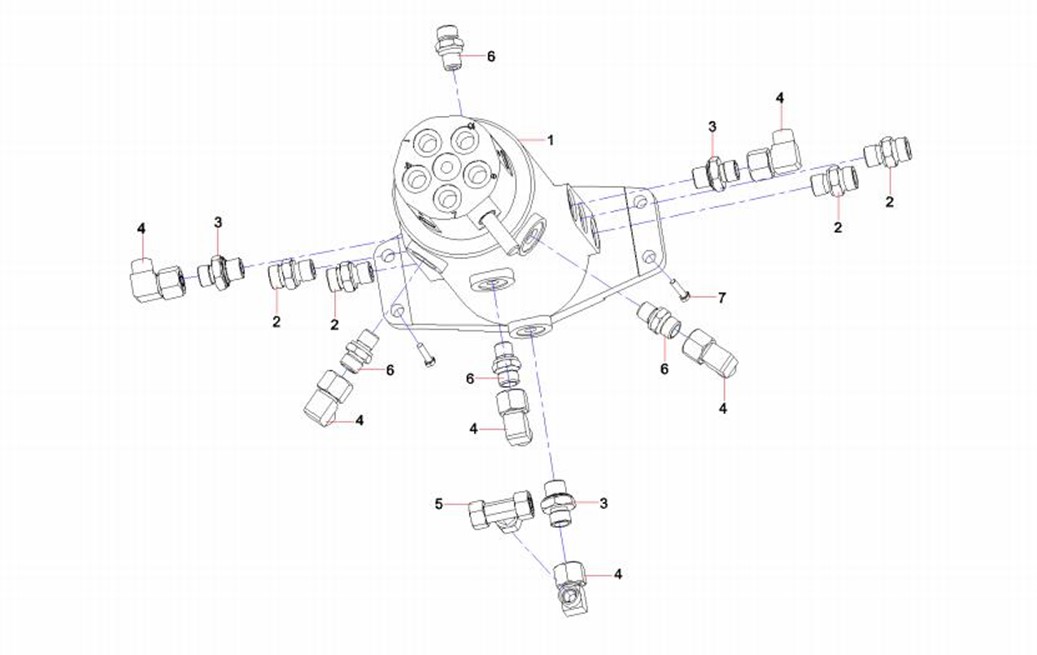

3-23-1 |
1 |
60022417 |
1 |
中央回转接头 |
Swivel joint,central |
3-23-2 |
2 |
B210780000036 |
4 |
端直通接头 |
Fitting, Adapter |
3-23-3 |
3 |
23000531 |
3 |
管接头 |
Pipe connector |
3-23-4 |
4 |
B210780000418 |
6 |
管接头 |
Connector, pipe |
3-23-5 |
5 |
B210780000172 |
1 |
管接头 |
Connector, pipe |
3-23-6 |
6 |
B210780000174 |
4 |
管接头 |
Connector, pipe |
3-23-7 |
7 |
A210111000090 |
4 |
螺栓 |
Bolt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

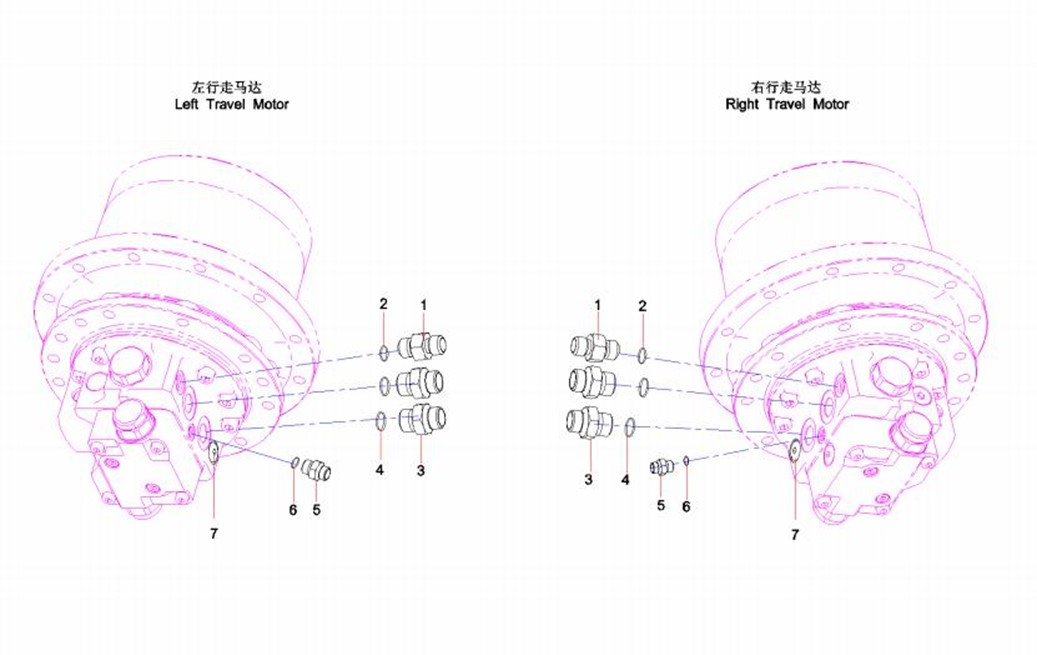

3-25-1 |
1 |
A820205000844 |
2 |
接头 |
Connector |
3-25-2 |
2 |
B230101000047 |
2 |
O形圈 |
O-ring |
3-25-3 |
3 |
11287446 |
4 |
G3/8-M16接头 |
Joint |
3-25-4 |
4 |
B230101000049 |
4 |
O形圈 |
O-ring 13.8×2.4JISB2401 |
3-25-5 |
5 |
60227028 |
2 |
管接头 |
Adaptor |
3-25-6 |
6 |
A210608000097 |
2 |
O形圈 |
O-ring 7.8×1.9JISB2401 |
3-25-7 |
7 |
B210780000164 |
2 |
螺塞 |
Plug, screw |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

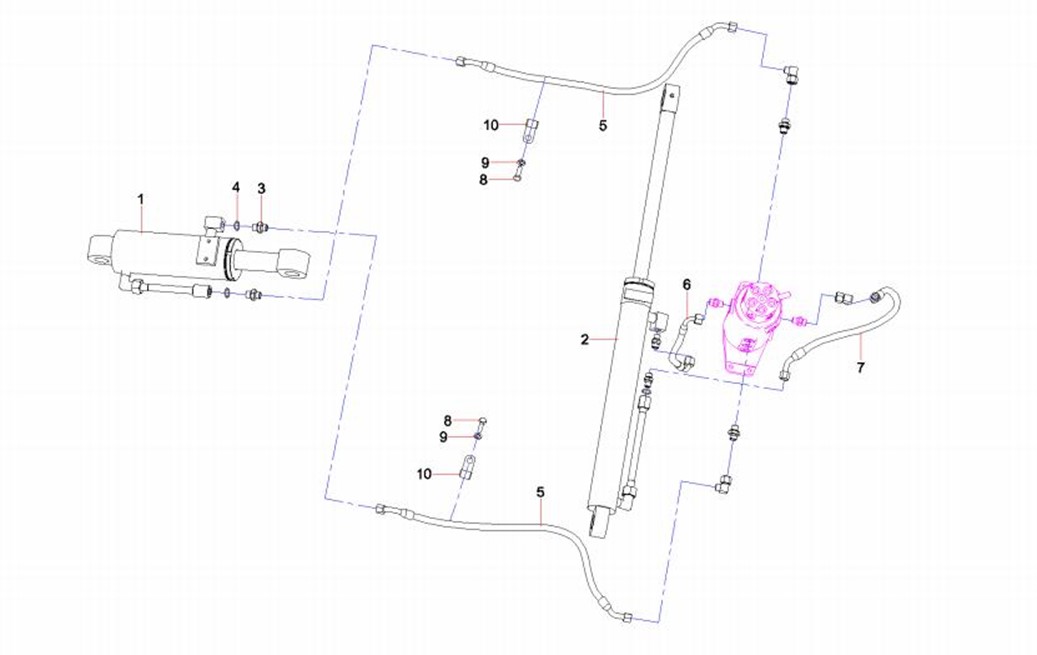

3-27-1 |
1 |
13011010 |
1 |
推土铲油缸 |
Bulldozing shovel oil cylinder |
3-27-2 |
2 |
13010968 |
1 |
伸缩油缸 |
Cylinder, telescopic |
3-27-3 |
3 |
A820205001655 |
4 |
接头 |
Connector |
3-27-4 |
4 |
A230101000247 |
4 |
O形圈 |
O-ring 10.9×2.3(JISB2401) |
3-27-5 |
5 |
60169728 |
2 |
胶管 |
Hose |
3-27-6 |
6 |
B230103006065 |
1 |
胶管 |
Rubber Hose |
3-27-7 |
7 |
B230103004283 |
1 |
胶管 |
Hose |
3-27-8 |
8 |
A210111000125 |
2 |
螺栓 |
Bolt M10×16GB5783 |
3-27-9 |
9 |
A210405000011 |
2 |
垫圈 |
Washer |
3-27-10 |
10 |
60086353 |
2 |
线束固定夹 |
Clamp, harness |
