SANY SY16C SY16C3Y3W EXCAVATOR parts catalog 25

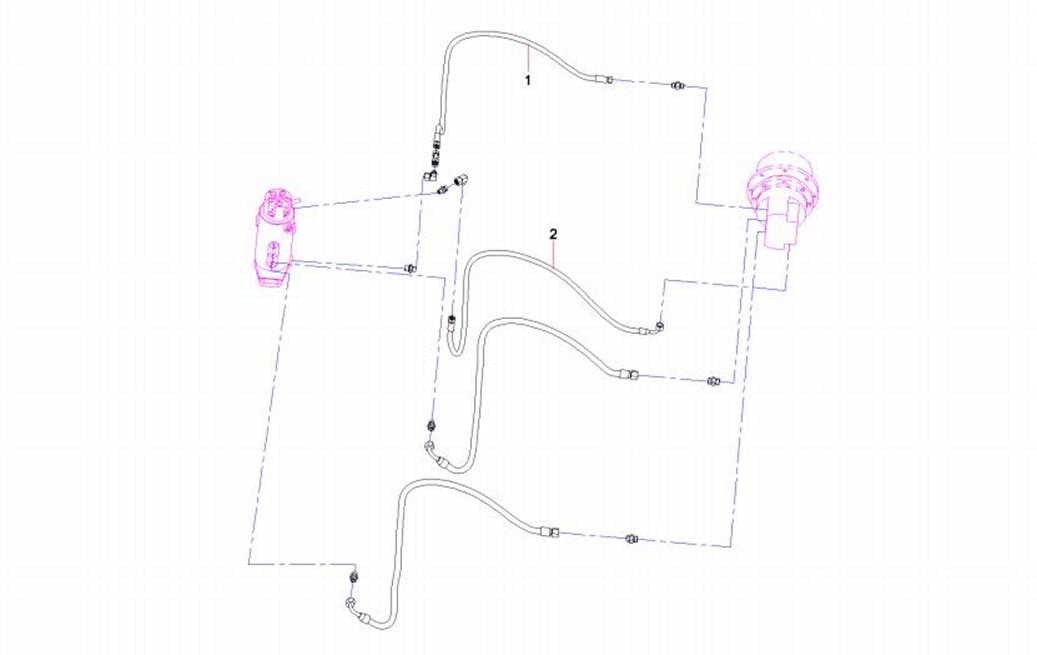

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-29-1 |
1 |
60022060 |
2 |
减速机总成 |
Reducer GP |
3-29-2 |
2 |
B230103000464 |
4 |
胶管 |
Hose, rubber |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-31-1 |
1 |
B230103000982 |
2 |
胶管 |
Hose |
3-31-2 |
2 |
21053860 |
2 |
胶管 |
Hose |

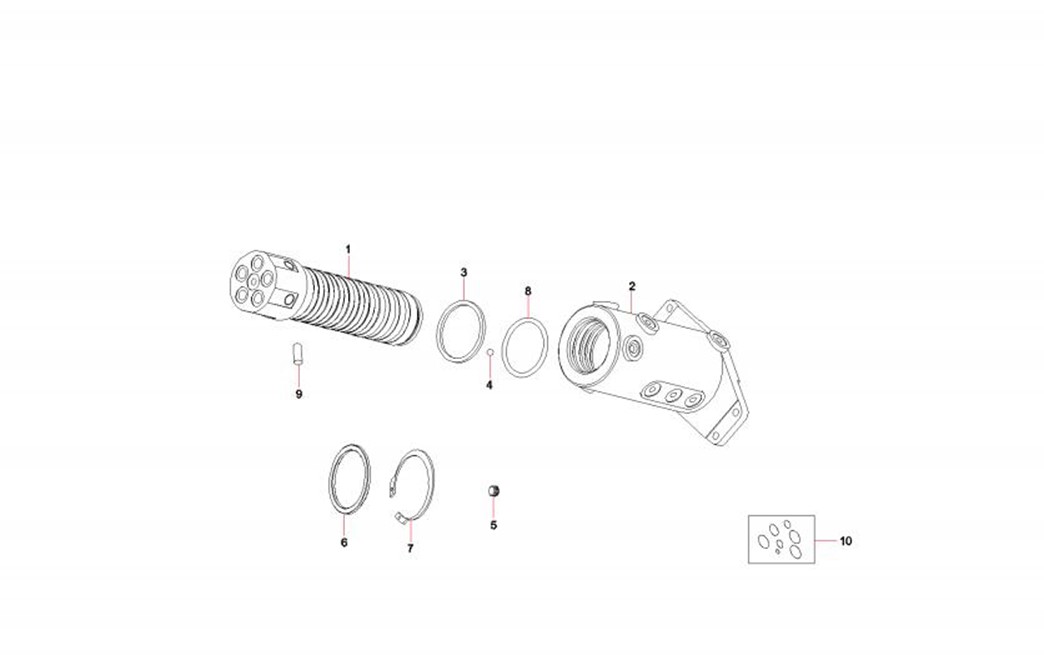

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-33-1 |
1 |
60171540 |
1 |
回转轴 |
Shaft, swing |
3-33-2 |
2 |
60171538 |
1 |
回转体 |
Body, swing |
3-33-3 |
3 |
60171545 |
11 |
旋转密封 |
Seal, rotary |
3-33-4 |
4 |
A210661000022 |
4 |
钢球 |
Ball, steel |
3-33-5 |
5 |
60171541 |
4 |
螺塞 |
Plug, screw |
3-33-6 |
6 |
60171539 |
1 |
挡圈 |
Ring, retaining |
3-33-7 |
7 |
60171543 |
1 |
轴用挡圈 |
Shaft retainer |
3-33-8 |
8 |
60171544 |
1 |
O形圈 |
O-ring |
3-33-9 |
9 |
60171542 |
1 |
销 |
Pin |
3-33-10 |
10 |
60265429 |
1 |
中央回转接头维修包 |
Center Swivel Joint Repairing kit |

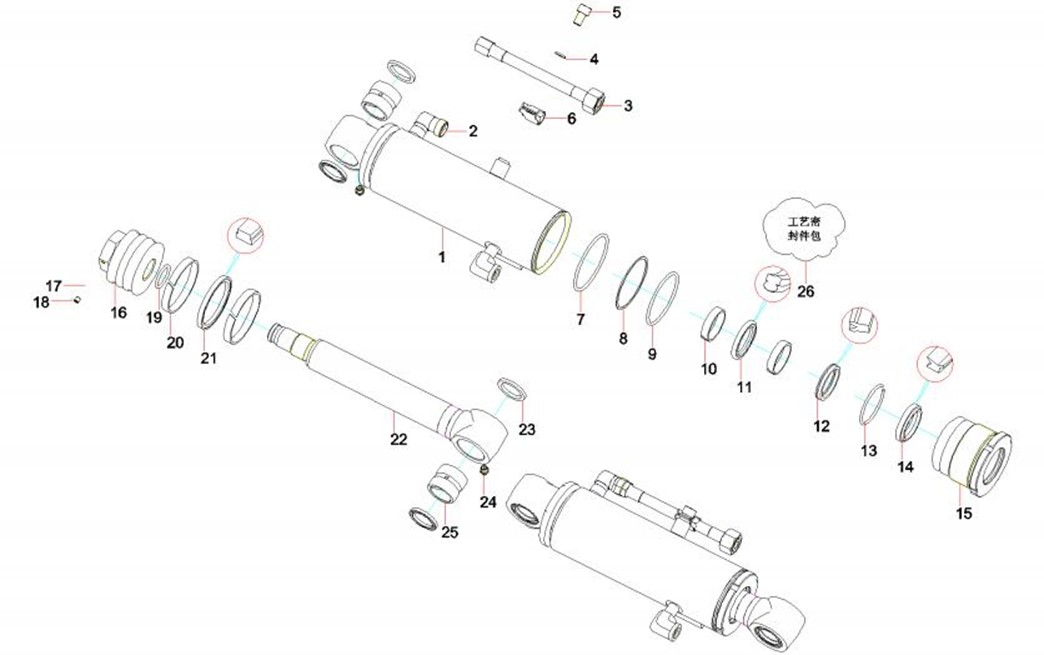

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-35-1 |
1 |
13020799 |
1 |
缸筒总成 |
Cylinder assem. ZX16.3.4.2 |
3-35-2 |
2 |
B230101000344 |
1 |
O形圈 |
O-ring |
3-35-3 |
3 |
13008312 |
1 |
油管组件 |
Cylinder Drum Component |
3-35-4 |
4 |
A210401000001 |
1 |
垫圈 |
Washer |
3-35-5 |
5 |
A210204000202 |
1 |
螺钉 |
Screw M10×16GB70.1 |
3-35-6 |
6 |
13020943 |
1 |
管夹 |
Pipe Clamp ZX16.3.4-3 |
3-35-7 |
7 |
A210609000135 |
1 |
O形 圈 |
O-ring 75×3.55GB3452.1 |
3-35-8 |
8 |
B229900001477 |
1 |
挡圈 |
Ring , retainer |
3-35-9 |
9 |
A210609000134 |
1 |
O形圈 |
O-ring 69×3.55GB3452.1 |
3-35-10 |
10 |
B230101000106 |
2 |
导向环 |
Ring, guide |
3-35-11 |
11 |
B230101001518 |
1 |
GS密封圈 |
Seal, GS-ring |
3-35-12 |
12 |
B230101000369 |
1 |
B3密封圈 |
Seal, B3-ring |
3-35-13 |
13 |
A210417000107 |
1 |
挡圈 |
Ring, retaining 55GB895.1 |
3-35-14 |
14 |
60035653 |
1 |
DKBI防尘圈 |
Dust Ring |
3-35-15 |
15 |
13020942 |
1 |
导向套 |
guide sleeve ZX16.3.4-2 |
3-35-16 |
16 |
13020941 |
1 |
活塞 |
Piston ZX16.3.4-1 |
3-35-17 |
17 |
A210661000015 |
1 |
钢球 |
Steel Ball |
3-35-18 |
18 |
60068694 |
1 |
螺钉 |
Screw |
3-35-19 |
19 |
A210609000043 |
1 |
O形圈 |
O-ring |
3-35-20 |
20 |
B230101000111 |
2 |
导向环 |
Ring, Wear |

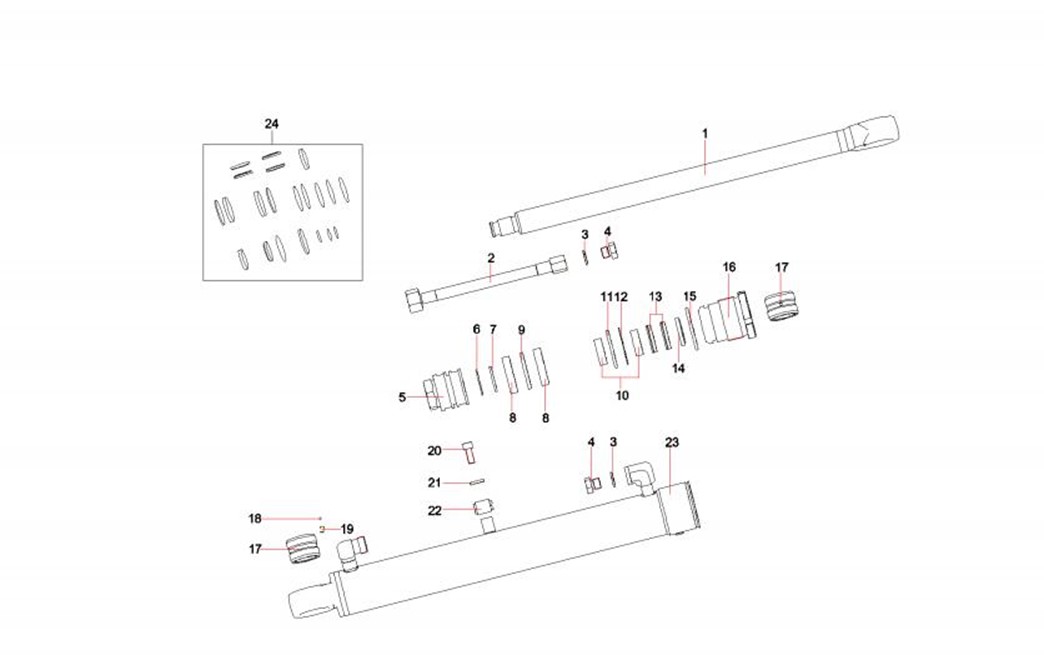

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-37-21 |
21 |
B230101000868 |
1 |
KR型密封圈 |
Seal, KR-ring 75×62×6.3 |
3-37-22 |
22 |
13020415 |
1 |
活塞杆总成 |
piston rod ZX16.3.4.1 |
3-37-23 |
23 |
60022526 |
4 |
VAY防尘圈 |
Ring,dust |
3-37-24 |
24 |
A210804000001 |
2 |
油杯 |
Cup, oil M8×1JB7940.1 |
3-37-25 |
25 |
11715474 |
1 |
衬套 |
Bushing |
3-37-26 |
26 |
13029096 |
1 |
W14工艺密封件包 |
sealer packageW14.mifeng |
