SANY SY16C SY16C3Y3W EXCAVATOR parts catalog 27
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-49-21 |
21 |
变更或见其他配置 |
2 |
O形圈 氟橡胶 |
O-ring |
3-49-22 |
22 |
变更或见其他配置 |
4 |
堵头 |
Plug |
3-49-23 |
23 |
变更或见其他配置 |
1 |
O形圈 |
O-ring |

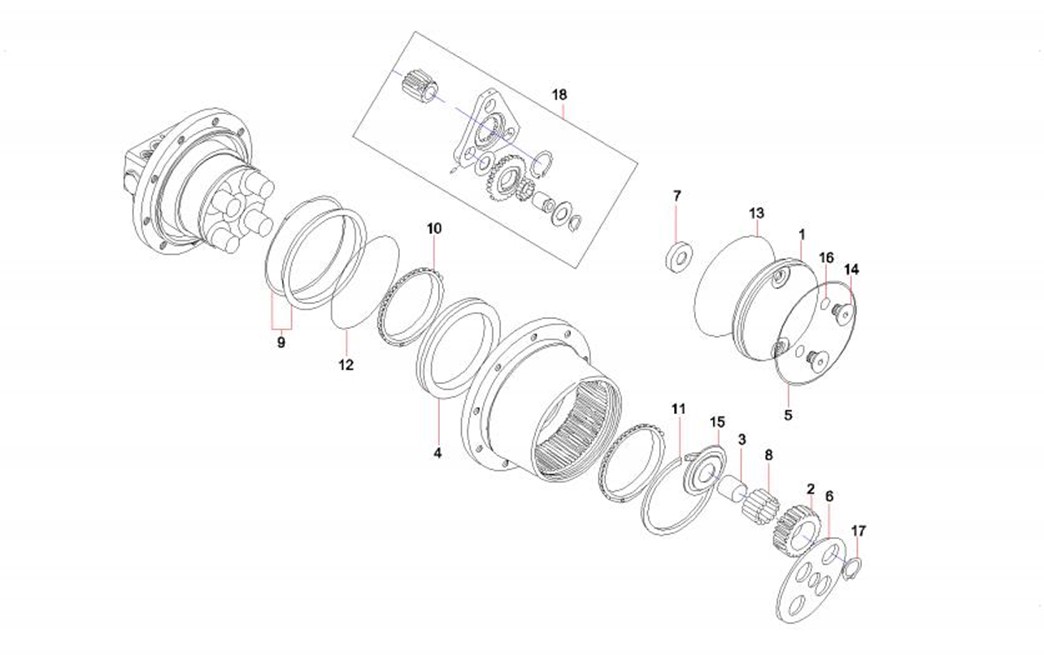

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-51-1 |
1 |
变更或见其他配置 |
1 |
端盖 |
Cover |
3-51-2 |
2 |
变更或见其他配置 |
4 |
B1齿轮 |
B1 Gear |
3-51-3 |
3 |
变更或见其他配置 |
4 |
环 |
Ring |
3-51-4 |
4 |
变更或见其他配置 |
1 |
密封圈 |
Seal ring |
3-51-5 |
5 |
变更或见其他配置 |
1 |
卡环 |
O snap ring |
3-51-6 |
6 |
变更或见其他配置 |
1 |
止推板 |
Thrust plate |
3-51-7 |
7 |
变更或见其他配置 |
1 |
滑动环 |
Ring, slide |
3-51-8 |
8 |
变更或见其他配置 |
96 |
滚针 |
Needle |
3-51-9 |
9 |
变更或见其他配置 |
1 |
浮动油封 |
Floating seal |
3-51-10 |
10 |
变更或见其他配置 |
2 |
轴承 |
Bearing |
3-51-11 |
11 |
变更或见其他配置 |
1 |
卡环 |
Snap ring |
3-51-12 |
12 |
变更或见其他配置 |
1 |
O形圈 |
O-ring |
3-51-13 |
13 |
变更或见其他配置 |
1 |
O形圈 |
O-ring |
3-51-14 |
14 |
变更或见其他配置 |
2 |
堵头 |
Plug |
3-51-15 |
15 |
变更或见其他配置 |
1 |
止推垫圈 |
Thrust washer |
3-51-16 |
16 |
变更或见其他配置 |
3 |
O形圈 |
O-Ring |
3-51-17 |
17 |
变更或见其他配置 |
2 |
卡环 |
Snap ring |
3-51-18 |
18 |
变更或见其他配置 |
1 |
二级行星架总成 |
Carrier 2 ASSY |
第4章
工作装置
(Working attachment)

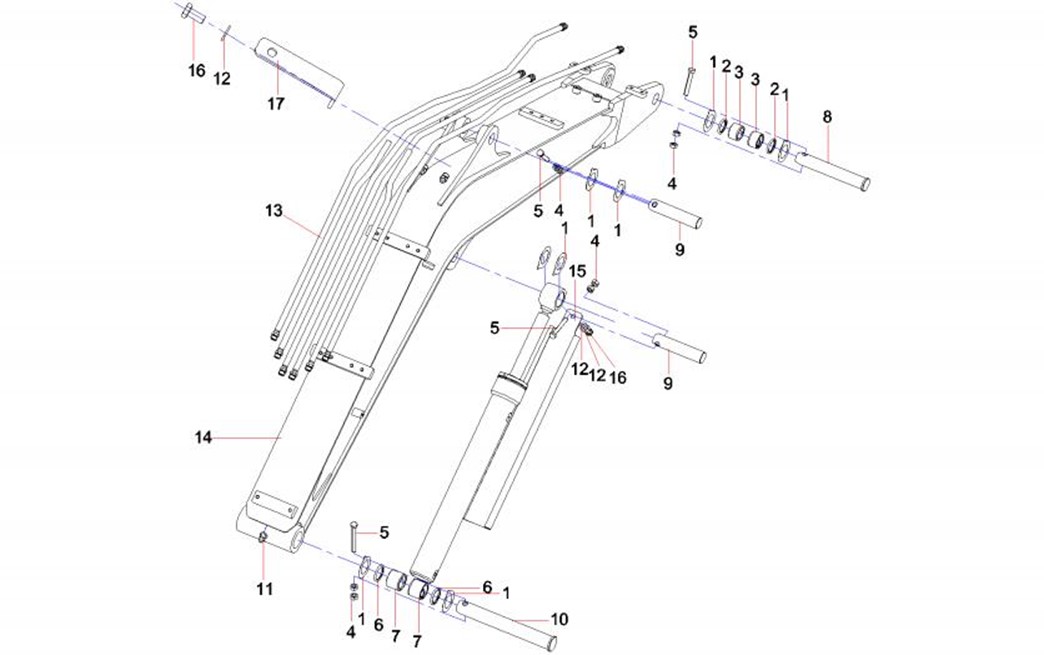

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-3-1 |
1 |
13000200 |
28 |
垫片 |
Spacer |
4-3-2 |
2 |
60022526 |
12 |
VAY防尘圈 |
Ring,dust |
4-3-3 |
3 |
12980716 |
8 |
轴套 |
Shaft Sleeve |
4-3-4 |
4 |
A210307000036 |
24 |
螺母 |
Nut |
4-3-5 |
5 |
A210111000294 |
10 |
螺栓M10×65GB5783 10.9级 |
Bolt M10×65GB5783 10.9 |
4-3-6 |
6 |
60022527 |
2 |
防尘圈 |
Ring,dustproof |
4-3-7 |
7 |
12980735 |
2 |
轴套 |
Shaft Sleeve |
4-3-8 |
8 |
13003657 |
1 |
销轴 |
Shaft |
4-3-9 |
9 |
12980395 |
2 |
销轴 |
Shaft |
4-3-10 |
10 |
12980448 |
1 |
销轴 |
Shaft |
4-3-11 |
11 |
A210804000002 |
7 |
黄油嘴 |
Grease nipple |
4-3-12 |
12 |
24000637 |
3 |
垫圈10GB97.1 达克锈 |
Washer |
4-3-13 |
13 |
13004976 |
1 |
工作装置管路 |
Pipeline work equipment |
4-3-14 |
14 |
13001974 |
1 |
动臂 |
Boom |
4-3-15 |
15 |
13353002 |
1 |
油缸护板 |
Oil cylinder protecting board |
4-3-16 |
16 |
A210111000012 |
2 |
螺栓 M10×20GB5783 10.9级 |
Bolt M10×20GB5783 10.9 |
4-3-17 |
17 |
13002021 |
1 |
灯架 |
Lamp Bracket |

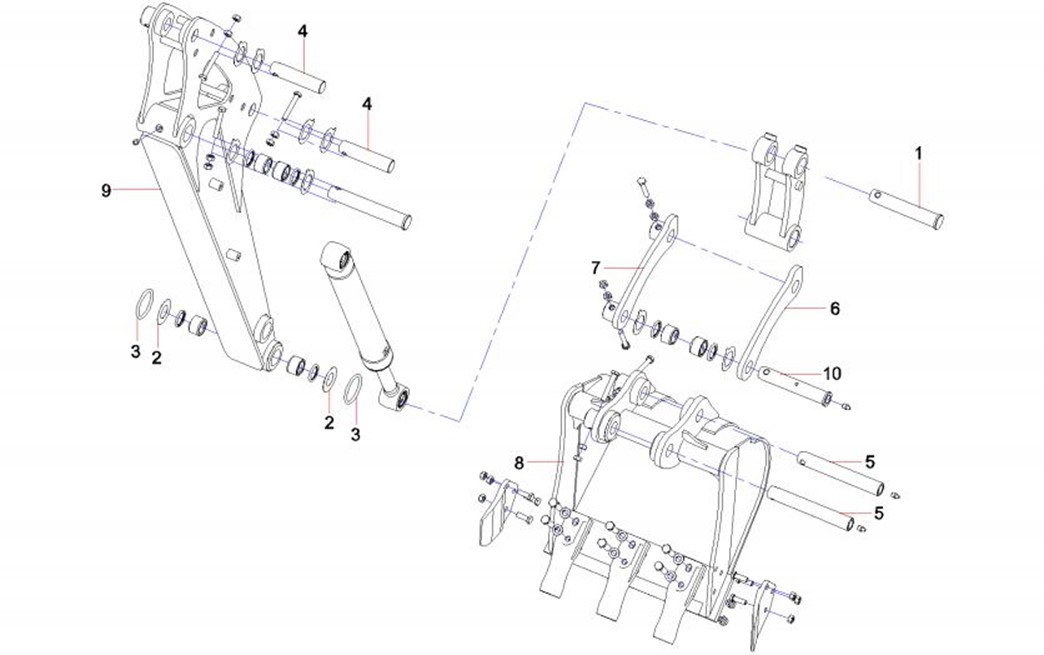

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-5-1 |
1 |
12980310 |
1 |
销轴 |
Shaft |
4-5-2 |
2 |
13000255 |
2 |
垫片 |
Spacer |
4-5-3 |
3 |
A210608000086 |
2 |
O形圈 |
O-ring |
4-5-4 |
4 |
12980345 |
2 |
销轴 |
Shaft |
4-5-5 |
5 |
12980301 |
2 |
销轴 |
Shaft |
4-5-6 |
6 |
13002022 |
1 |
摇杆 |
Rocker |
4-5-7 |
7 |
13002023 |
1 |
摇杆合件 |
Rocker composite element |
4-5-8 |
8 |
12997849 |
1 |
铲斗 |
Bucket |
4-5-9 |
9 |
12997893 |
1 |
斗杆 |
Arm |
4-5-10 |
10 |
12980313 |
1 |
销轴 |
Shaft |
