SANY SY16C SY16C3Y3W EXCAVATOR parts catalog 28
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-7-1 |
1 |
13002029 |
1 |
连杆 |
Connecting rod |
4-7-2 |
2 |
12980736 |
2 |
轴套 |
Shaft sleeve |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

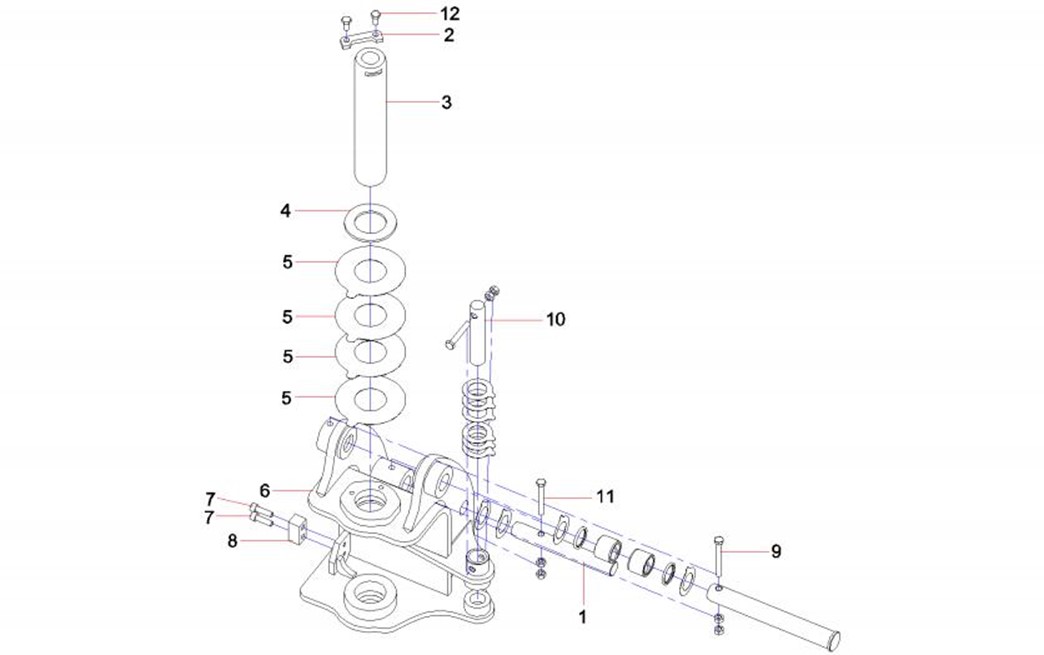

4-9-1 |
1 |
12980305 |
1 |
销轴 |
Shaft |
4-9-2 |
2 |
13002020 |
1 |
板 |
Plate |
4-9-3 |
3 |
13000270 |
1 |
销轴 |
Shaft |
4-9-4 |
4 |
13000222 |
1 |
垫片 |
Spacer |
4-9-5 |
5 |
A820102010779 |
4 |
垫片 |
Shim |
4-9-6 |
6 |
12997884 |
1 |
偏转座 |
Support |
4-9-7 |
7 |
A210204000215 |
2 |
螺钉M10×35GB70.1 10.9级 Screw |
|
4-9-8 |
8 |
13002030 |
1 |
限位块 |
Limit block |
4-9-9 |
9 |
A210111000270 |
1 |
螺栓M10×90GB5783 10.9级 Bolt M10×90GB5783 10.9 |
|
4-9-10 |
10 |
13000320 |
1 |
销轴 |
Shaft |
4-9-11 |
11 |
A210111000295 |
1 |
螺栓 |
Bolt M10×80GB5783-00 10.9 |
4-9-12 |
12 |
A210111000199 |
2 |
螺栓M12×20GB5783 10.9级 Bolt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

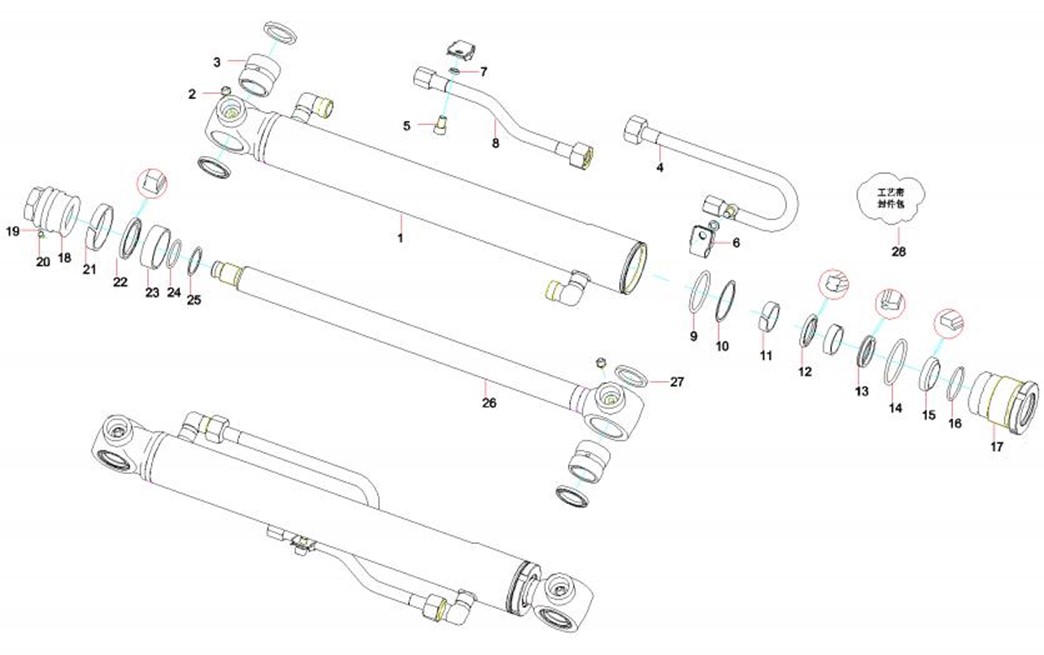

4-11-1 |
1 |
13019452 |
1 |
缸筒总成 |
Cylinder Assem. ZX16.3.3.2 |
4-11-2 |
2 |
A210804000001 |
2 |
油杯 |
Cup, oil M8×1JB7940.1 |
4-11-3 |
3 |
11715474 |
2 |
衬套 |
Bushing |
4-11-4 |
4 |
13008602 |
1 |
油管组件一 |
Oil tube component ZX16.3.3.3 |
4-11-5 |
5 |
A210204000339 |
2 |
螺钉 |
Screw M8×12GB70.1 10.9 |
4-11-6 |
6 |
13008028 |
2 |
管夹 |
Pipe Clamp ZX16.3.1-5 |
4-11-7 |
7 |
A210401000017 |
2 |
垫圈 |
Washer |
4-11-8 |
8 |
13008604 |
1 |
油管组件二 |
Oil tube component ZX16.3.3.4 |
4-11-9 |
9 |
A210609000060 |
1 |
O形圈 |
O-ring 45×3.55GB3452.1 |
4-11-10 |
10 |
B210491000141 |
1 |
挡圈 |
Ring,retainer |
4-11-11 |
11 |
60017217 |
2 |
UP导向环 |
Guide ring |
4-11-12 |
12 |
60000924 |
1 |
OD密封圈 |
Seal ring |
4-11-13 |
13 |
60017221 |
1 |
B3密封圈 |
Ring,seal |
4-11-14 |
14 |
A210609000152 |
1 |
O形圈 |
O-ring 50×3.55GB3452.1 |
4-11-15 |
15 |
60023714 |
1 |
PA防尘圈 |
Ring,dust |
4-11-16 |
16 |
60023919 |
1 |
挡圈 |
Ring,retainer |
4-11-17 |
17 |
13019449 |
1 |
导向套 |
guide sleeve ZX16.3.5-2 |
4-11-18 |
18 |
13019448 |
1 |
活塞 |
Piston ZX16.3.5-1 |
4-11-19 |
19 |
A210661000015 |
1 |
钢球 |
Steel Ball |
4-11-20 |
20 |
60068694 |
1 |
螺钉 |
Screw |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-13-21 |
21 |
B230101000384 |
1 |
FR导向环 |
FR-ring, guide |
4-13-22 |
22 |
B230101000192 |
1 |
OK型密封圈 |
Seal, OK-ring |
4-13-23 |
23 |
A880803040032 |
1 |
UP导向环 |
Guide Ring |
4-13-24 |
24 |
A210608000122 |
1 |
O形圈 |
O-ring 30×2.65GB3452.1 |
4-13-25 |
25 |
24003725 |
1 |
挡圈 |
Retainer ring |
4-13-26 |
26 |
13019450 |
1 |
活塞杆 |
Piston Rod ZX16.3.3.1 |
4-13-27 |
27 |
60022526 |
4 |
VAY防尘圈 |
Ring,dust |
4-13-28 |
28 |
13029044 |
1 |
W13工艺密封件包 |
sealer packageW13.mifeng |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

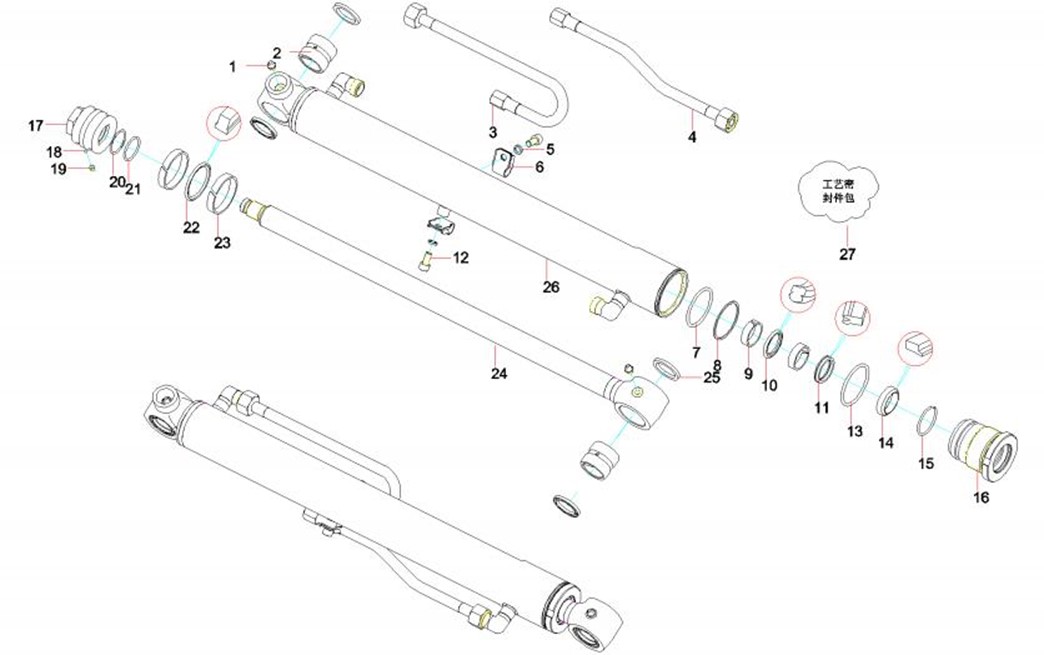

4-15-1 |
1 |
A210804000001 |
2 |
油杯 |
Cup, oil M8×1JB7940.1 |
4-15-2 |
2 |
11715474 |
2 |
衬套 |
Bushing |
4-15-3 |
3 |
13008600 |
1 |
油管组件二 |
Oil tube component II ZX16.3.2.4 |
4-15-4 |
4 |
13008598 |
1 |
油管组件一 |
Oil tube component I ZX16.3.2.3 |
4-15-5 |
5 |
A210401000021 |
2 |
垫圈8GB93 不锈钢 |
Washer |
4-15-6 |
6 |
13008028 |
2 |
管夹 |
Pipe Clamp ZX16.3.1-5 |
4-15-7 |
7 |
A210609000152 |
1 |
O形圈 |
O-ring 50×3.55GB3452.1 |
4-15-8 |
8 |
11945707 |
1 |
挡圈 |
|
4-15-9 |
9 |
60017217 |
2 |
UP导向环 |
Guide ring |
4-15-10 |
10 |
60000924 |
1 |
OD密封圈 |
Seal ring |
4-15-11 |
11 |
60017221 |
1 |
B3密封圈 |
Ring,seal |
4-15-12 |
12 |
A210204000340 |
2 |
螺钉M8×16GB70.1 10.9级 |
Screw M8×16GB70.1 10.9 |
4-15-13 |
13 |
A210609000068 |
1 |
O形圈 |
O-ring |
4-15-14 |
14 |
60023714 |
1 |
PA防尘圈 |
Ring,dust |
4-15-15 |
15 |
60023919 |
1 |
挡圈 |
Ring,retainer |
4-15-16 |
16 |
13018772 |
1 |
导向套 |
Guide Sleeve ZX16.3.2-2 |
4-15-17 |
17 |
13018771 |
1 |
活塞 |
Piston ZX16.3.2-1 |
4-15-18 |
18 |
A210661000015 |
1 |
钢球 |
Steel Ball |
4-15-19 |
19 |
60068694 |
1 |
螺钉 |
Screw |
4-15-20 |
20 |
24003725 |
1 |
挡圈 |
Retainer ring |
