SANY SY16C SY16C3Y3W EXCAVATOR parts catalog 29
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

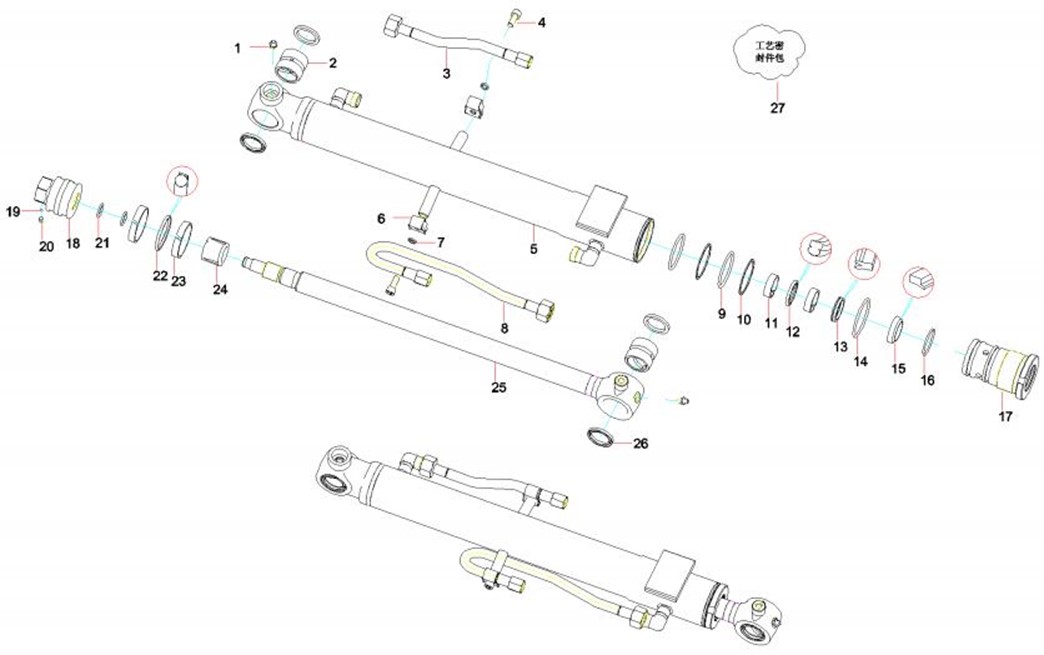

4-17-21 |
21 |
A210608000122 |
1 |
O形圈 |
O-ring 30×2.65GB3452.1 |
4-17-22 |
22 |
60022528 |
1 |
OE密封圈 |
Ring,seal |
4-17-23 |
23 |
B230101000384 |
2 |
FR导向环 |
FR-ring, guide |
4-17-24 |
24 |
13018786 |
1 |
活塞杆 |
Piston Rod ZX16.3.2.1 |
4-17-25 |
25 |
60022526 |
4 |
VAY防尘圈 |
Ring,dust |
4-17-26 |
26 |
13018783 |
1 |
缸筒总成 |
Cylinder Assem. ZX16.3.2.2 |
4-17-27 |
27 |
13028983 |
1 |
W12工艺密封件包 |
sealer packageW12.mifeng |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-19-1 |
1 |
A210804000001 |
2 |
油杯 |
Cup, oil M8×1JB7940.1 |
4-19-2 |
2 |
11715474 |
2 |
衬套 |
Bushing |
4-19-3 |
3 |
13008037 |
1 |
油管组件一 |
Oil tube component I ZX16.3.1.3 |
4-19-4 |
4 |
A210204000220 |
2 |
螺钉M8×20GB70.1 10.9级 |
Screw M8×20GB70.1 10.9 |
4-19-5 |
5 |
13018654 |
1 |
缸筒总成 |
Cylinder Assem. ZX16.3.1.2 |
4-19-6 |
6 |
13008028 |
2 |
管夹 |
Pipe Clamp ZX16.3.1-5 |
4-19-7 |
7 |
A210401000017 |
2 |
垫圈 |
Washer |
4-19-8 |
8 |
13008039 |
1 |
油管组件二 |
Oil tube component II ZX16.3.1.4 |
4-19-9 |
9 |
A210609000152 |
2 |
O形圈 |
O-ring 50×3.55GB3452.1 |
4-19-10 |
10 |
11945707 |
2 |
挡圈 |
|
4-19-11 |
11 |
60017217 |
2 |
UP导向环 |
Guide ring |
4-19-12 |
12 |
60000924 |
1 |
OD密封圈 |
Seal ring |
4-19-13 |
13 |
60017221 |
1 |
B3密封圈 |
Ring,seal |
4-19-14 |
14 |
A210609000068 |
1 |
O形圈 |
O-ring |
4-19-15 |
15 |
60023714 |
1 |
PA防尘圈 |
Ring,dust |
4-19-16 |
16 |
60023919 |
1 |
挡圈 |
Ring,retainer |
4-19-17 |
17 |
13018565 |
1 |
导向套 |
Guide Sleeve ZX16.3.1-1 |
4-19-18 |
18 |
13018613 |
1 |
活塞 |
Piston ZX16.3.1-2 |
4-19-19 |
19 |
A210661000015 |
1 |
钢球 |
Steel Ball |
4-19-20 |
20 |
60068694 |
1 |
螺钉 |
Screw |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-21-21 |
21 |
A210608000109 |
2 |
O形圈 |
O-ring |
4-21-22 |
22 |
60022528 |
1 |
OE密封圈 |
Ring,seal |
4-21-23 |
23 |
60013716 |
2 |
UP导向环 |
Ring, guide, UP |
4-21-24 |
24 |
13008473 |
1 |
缓冲套 |
Bumper Sleeve ZX16.3.1-4 |
4-21-25 |
25 |
13018650 |
1 |
活塞杆 |
Piston Rod ZX16.3.1.1 |
4-21-26 |
26 |
60022526 |
4 |
VAY防尘圈 |
Ring,dust |
4-21-27 |
27 |
13028874 |
1 |
W11工艺密封件包 |
sealer packageW11.mifeng |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

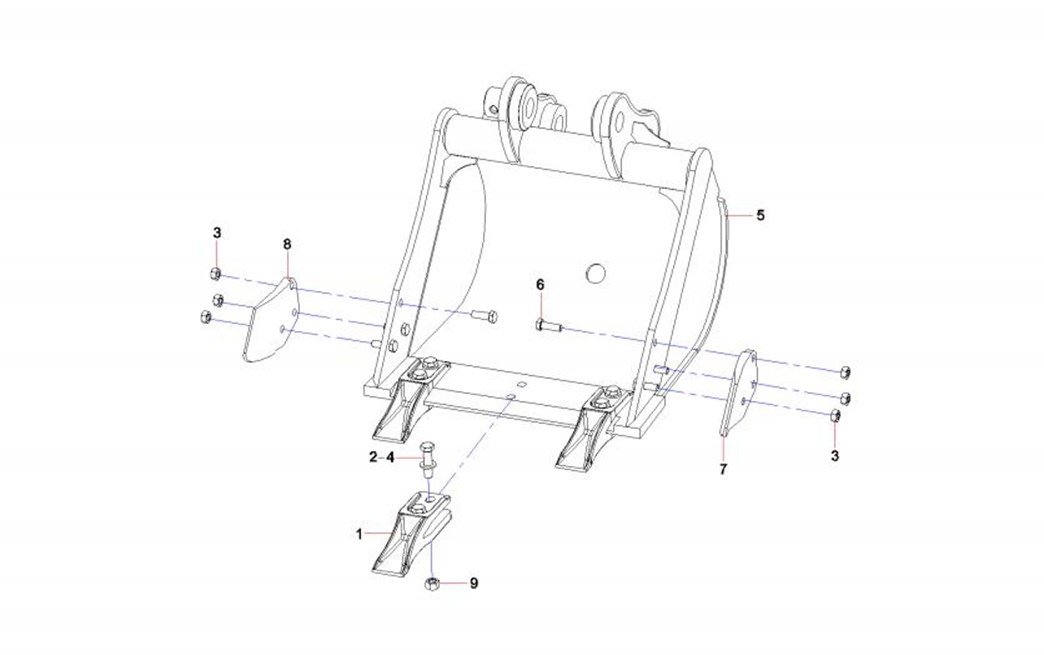

4-23-1 |
1 |
12997848 |
3 |
斗齿 |
Bucket tooth |
4-23-2 |
2 |
24000639 |
6 |
垫圈12GB97.1 达克锈 |
Washer |
4-23-3 |
3 |
A210307000036 |
6 |
螺母 |
Nut |
4-23-4 |
4 |
A210111000119 |
6 |
螺栓M12×45GB5783 10.9级 |
Bolt M12×45GB5783 10.9 |
4-23-5 |
5 |
12997862 |
1 |
铲斗体 |
Bucket body |
4-23-6 |
6 |
A210111000024 |
6 |
螺栓 |
Bolt M10×30GB5783 10.9 |
4-23-7 |
7 |
12997846 |
1 |
右侧切刃 |
Right tooth |
4-23-8 |
8 |
12997847 |
1 |
左侧切刃 |
Left tooth |
4-23-9 |
9 |
A210307000031 |
6 |
螺母M12GB6170 10级 |
Nut M12GB6170 10 |

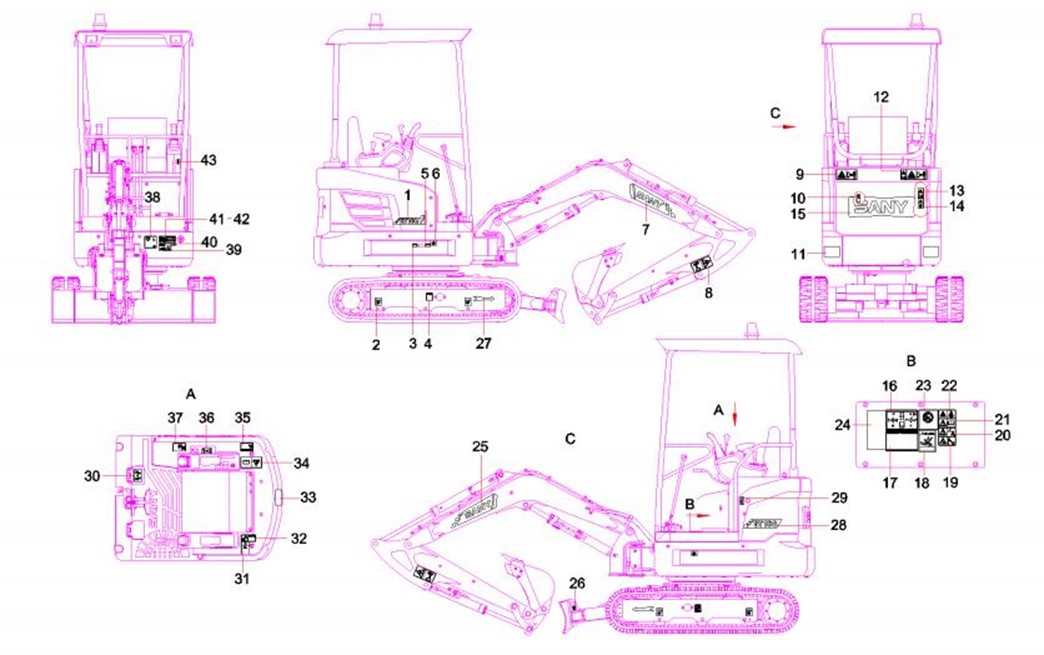

第5章
挖掘机涂装
(Coating SY16C3Y4W-TZ)
