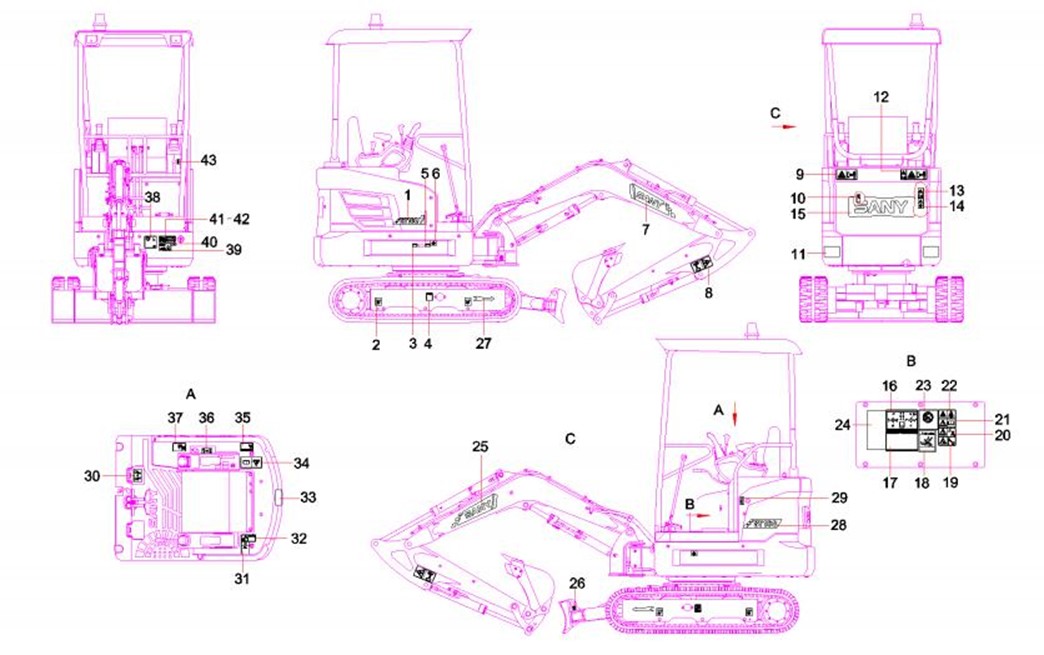

SANY SY16C SY16C3Y3W EXCAVATOR parts catalog 30
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-3-1 |
1 |
13792521 |
1 |
SY16右机身贴花 |
SY16 right bodymarking |
5-3-2 |
2 |
13166446 |
4 |
装运固定点标志 |
Fixed loading spot mark |
5-3-3 |
3 |
11172196 |
1 |
回转齿轮加油标示 |
Marker, oil feed, swing gear |
5-3-4 |
4 |
13166422 |
2 |
张紧装置警示牌 |
Caution board of tension |
5-3-5 |
5 |
13234073 |
1 |
回转支承加油标示 |
Slewing bearing oil filler mark |
5-3-6 |
6 |
12052090 |
2 |
重心标志 |
Decal, center of gravity |
5-3-7 |
7 |
13792523 |
1 |
SY16右动臂贴花 |
SY16 right movable arm marking |
5-3-8 |
8 |
10124614 |
2 |
斗杆警示牌 |
Decal, warning, arm |
5-3-9 |
9 |
A820601991049 |
2 |
配重警示牌 |
Decal, warning, counterweight |
5-3-10 |
10 |
12648410 |
1 |
燃油滤清放水贴花 |
fuel cleaner decal |
5-3-11 |
11 |
13094087 |
2 |
配重反光膜 |
Counterweight reflective |
5-3-12 |
12 |
12052083 |
1 |
烫手警示标牌 |
Decal, warning, hot surface |
5-3-13 |
13 |
12052082 |
1 |
风扇打手警示标牌 |
Decal, warning, fan |
5-3-14 |
14 |
12496544 |
1 |
皮带安全警示牌 |
Decal, warning, belt safety |
5-3-15 |
15 |
13094076 |
1 |
后机罩贴花 |
Rear hood marking |
5-3-16 |
16 |
13132142 |
1 |
操纵标示图 |
Control mapSY16C3-TZ-1 |
5-3-17 |
17 |
13149157 |
1 |
预热警示牌 |
Preheating Caution Board |
5-3-18 |
18 |
13132168 |
1 |
禁止推土铲单侧受力标识牌 |
Suffering Power Of Single Side |
5-3-19 |
19 |
13132160 |
1 |
高压回避警示牌 |
Warning board for high pressure |
5-3-20 |
20 |
13132162 |
1 |
钥匙断电警示牌 |
Key Power-down Caution Panel |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-5-21 |
21 |
13132155 |
1 |
阅说明书警示牌 |
Refer to the caution plate of |
5-5-22 |
22 |
13132193 |
1 |
座椅安全警示牌 |
Seat safety caution boardSY16C3- |
5-5-23 |
23 |
13132199 |
1 |
严禁工作时倾斜机器标识牌 |
Sign of Forbidding Tilting Machine |
5-5-24 |
24 |
13234714 |
1 |
提升能力表 |
Lift capability meter SY16C3-TZ- |
5-5-25 |
25 |
13792522 |
1 |
SY16左动臂贴花 |
SY16 left movable arm marking |
5-5-26 |
26 |
12052087 |
2 |
吊钩点标示图 |
Label, lifting point |
5-5-27 |
27 |
A820603000246 |
2 |
前进方向标志 |
Decal, instruction, forward |
5-5-28 |
28 |
13792520 |
1 |
SY16左侧机身贴花 |
SY16 left bodymarking |
5-5-29 |
29 |
13156024 |
1 |
液压油位指示牌 |
Hydraulic oil level markSY16C3-TZ |
5-5-30 |
30 |
13156069 |
1 |
脚踏板指示牌 |
Foot pedal mark |
5-5-31 |
31 |
13132224 |
1 |
液压油箱标识牌 |
Hydraulic Fuel Tank Mark Board |
5-5-32 |
32 |
变更或见其他配置 |
1 |
油位标签 |
Oil level label SY285C9I2KS-TZ2- |
5-5-33 |
33 |
13234711 |
1 |
单双向管路切换贴花 |
Pipeline change mark SY16C3-TZ |
5-5-34 |
34 |
12496540 |
1 |
防喷溅警示牌 |
Decal, warning, anti-spray |
5-5-35 |
35 |
11992504 |
1 |
定期清洗散热器标牌 |
Decal, regular-cleaning, radiator |
5-5-36 |
36 |
13234045 |
1 |
履带伸缩与推土铲切换贴花 |
Crawler telescopic and bulldozing |
5-5-37 |
37 |
13132207 |
1 |
燃油箱标识牌 |
Logo plate of fuel tank |
5-5-38 |
38 |
13146624 |
1 |
噪音标记 |
Noise markerSY16C3-TZ-131 |
5-5-39 |
39 |
12891717 |
1 |
吊装贴花 |
Lifting Marking |
5-5-40 |
40 |
13148777 |
1 |
电源标志 |
Power sign |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-7-41 |
41 |
10251744 |
1 |
铭牌 |
Nameplate |
5-7-42 |
42 |
A210510000007 |
4 |
铆钉 |
Rivet |
5-7-43 |
43 |
13155987 |
1 |
先导锁指示牌 |
Leading switch mark |

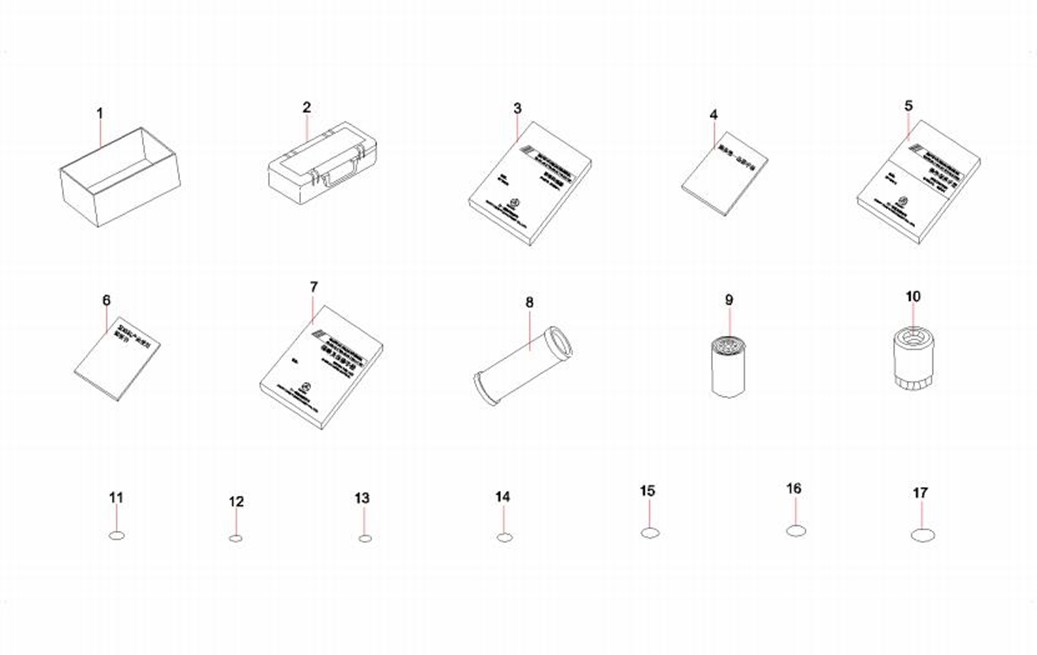

第6章
随机附件
(SY16 accessories SY16C3Y3W-GP)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
6-3-1 |
1 |
60275904 |
1 |
随机附件箱 |
Accessories Box |
6-3-2 |
2 |
13229265 |
1 |

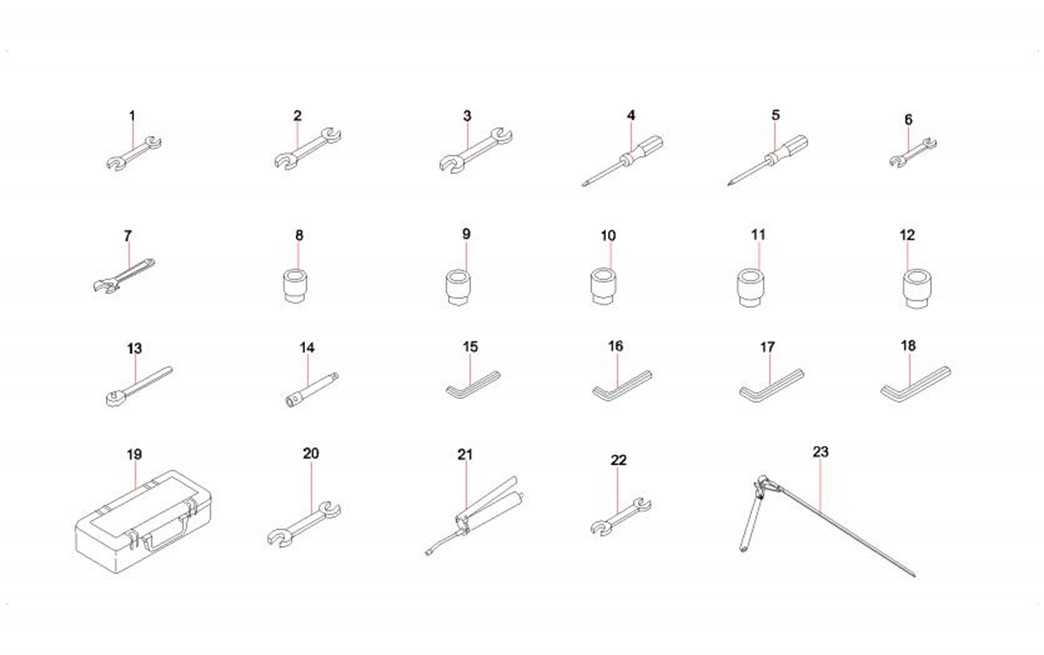

随机工具 |
Attached tools |
6-3-3 |
3 |
13180135 |
1 |
SY16C3零部件图册A4 |
Book, parts |
6-3-4 |
4 |
59006107 |
1 |
服务第一品牌手册 |
Brochure for No.1 Service Brand |
6-3-5 |
5 |
13180144 |
1 |
SY16C3操作保养手册(中文版 |
Manual, operation and |
6-3-6 |
6 |
变更或见其他配置 |
1 |
YANMAR 3TNV70柴油发动机产品 |
book |
6-3-7 |
7 |
A279900000037 |
1 |
三一挖掘机保养及保修手册 |
Manual, operation and |
6-3-8 |
8 |
60023849 |
1 |
主滤芯 |
Primary filter element |
6-3-9 |
9 |
60273107 |
1 |
柴油滤清器 |
fuel oil filter |
6-3-10 |
10 |
60027935 |
1 |
机油过滤器 |
Filter,oil |
6-3-11 |
11 |
13003724 |
4 |
O形圈 |
O Ring |
6-3-12 |
12 |
B230101000036 |
4 |
O形圈 |
O-ring 29.4×3.1JISB2401 |
6-3-13 |
13 |
A230101000247 |
6 |
O形圈 |
O-ring 10.9×2.3(JISB2401) |
6-3-14 |
14 |
B230101000049 |
6 |
O形圈 |
O-ring 13.8×2.4JISB2401 |
6-3-15 |
15 |
23002753 |
6 |
O形圈 |
O-ring |
6-3-16 |
16 |
B230101000047 |
4 |
O形圈 |
O-ring |
6-3-17 |
17 |
A210608000022 |
6 |
O形圈 |
O-ring |
