SANY SY16C SY16C3Y3W EXCAVATOR parts catalog 31
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

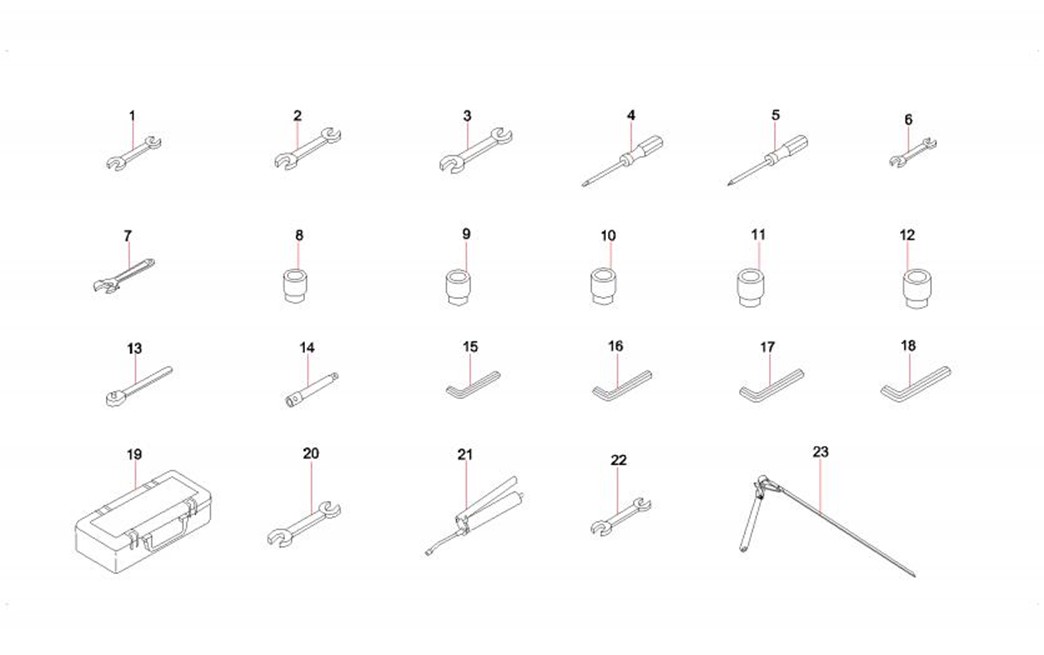

6-5-1 |
1 |
A260401030090 |
1 |
头呆扳手 |
Spanner |
6-5-2 |
2 |
A260401030007 |
1 |
双头呆扳手 |
Wrench, open-end 22×24GB4388 |
6-5-3 |
3 |
A260401030008 |
1 |
双头呆扳手 |
Double-ended spanner |
6-5-4 |
4 |
A260402010013 |
1 |
一字槽螺钉旋具 |
Rotator, screw, slot |
6-5-5 |
5 |
A260402020026 |
1 |
十字槽螺钉旋具 |
Screwdriver, Phillips head |
6-5-6 |
6 |
A260401030002 |
1 |
双头呆扳手 |
Wrench, open-end 8×10GB4388 |
6-5-7 |
7 |
A260401040002 |
1 |
活扳手 |
Spanner, adjustable |
6-5-8 |
8 |
A260401010077 |
1 |
套筒 |
Socket 17×12.5GB3390.1 |
6-5-9 |
9 |
A260401010081 |
1 |
套筒 |
Socket 19×12.5GB3390.1 |
6-5-10 |
10 |
A260401010078 |
1 |
套筒 |
Socket 22×12.5GB3390.1 |
6-5-11 |
11 |
A260401010051 |
1 |
套筒 |
Socket 24×12.5GB3390.1 |
6-5-12 |
12 |
A260401010029 |
1 |
套筒 |
Socket |
6-5-13 |
13 |
A260401090010 |
1 |
可逆式棘轮扳手 |
Wrench, ratchet, reversible |
6-5-14 |
14 |
A260401010092 |
1 |
接杆 |
Rod, extension |
6-5-15 |
15 |
A260401020008 |
1 |
内六角扳手 |
Wrench, Allen 4RGB5356 |
6-5-16 |
16 |
A260401020010 |
1 |
内六角扳手 |
Wrench, Allen 6RGB5356 |
6-5-17 |
17 |
A260401020011 |
1 |
内六角扳手 |
Wrench, Allen 8RGB5356 |
6-5-18 |
18 |
A260401020004 |
1 |
内六角扳手 |
Wrench, Allen 10RGB5356 |
6-5-19 |
19 |
60246887 |
1 |
手提工具箱 |
Portable toolbox |
6-5-20 |
20 |
A260401030005 |
1 |
双头呆扳手 |
Wrench, open-end 17×19GB4388 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
6-7-21 |
21 |
B260409000015 |
1 |
高压黄油枪 |
Gun, grease, high pressure |
6-7-22 |
22 |
A260401030028 |
1 |
双头呆扳手 |
Spanner, double-ended |
6-7-23 |
23 |
B260401090024 |
1 |
皮带扳手 |
Spanner, belt |

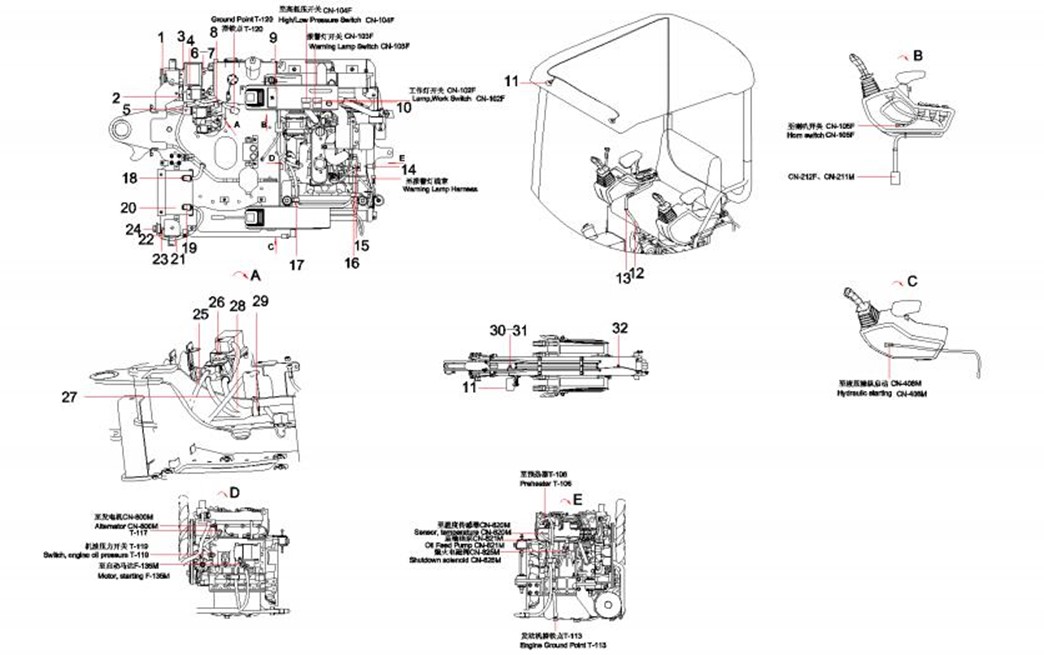

第7章
电气系统装配图
(Electrical System SY16C3Y3W.5)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-3-1 |
1 |
60211509 |
1 |
喇叭 |
Horn |
7-3-2 |
2 |
60114652 |
1 |
大电流继电器 |
Relay |
7-3-3 |
3 |
12995001 |
1 |
安装架 |
Fixed plate |
7-3-4 |
4 |
12994978 |
1 |
电气安装组件 |
Installation plate |
7-3-5 |
5 |
13464508 |
1 |
电气附件安装板组件 |
installation plate for electrical |
7-3-6 |
6 |
A210111000079 |
4 |
螺栓 |
Bolt |
7-3-7 |
7 |
24000632 |
4 |
垫圈6GB97.1 达克锈 |
Washer |
7-3-8 |
8 |
60086355 |
3 |
线束固定夹 |
Clamp, harness |
7-3-9 |
9 |
60225933 |
1 |
仪表总成 |
Instrument assembly |
7-3-10 |
10 |
60218598 |
1 |
点火开关 |
Ignition switch |
7-3-11 |
11 |
60218608 |
1 |
车用工作灯 |
Working light |
7-3-12 |
12 |
13545010 |
1 |
SY16控制开关线束 |
Control Switch Harness |
7-3-13 |
13 |
60202078 |
4 |
带扣扎带 |
Cluster fixed lace |
7-3-14 |
14 |
B241000000022 |
1 |
2芯直流插座 |
Socket, two-wire |
7-3-15 |
15 |
60193169 |
1 |
电源线 |
Power line |
7-3-16 |
16 |
60083322 |
1 |
线夹 |
Wire clip |
7-3-17 |
17 |
60086354 |
5 |
线束固定夹 |
Clamp, harness |
7-3-18 |
18 |
60013322 |
1 |
A型蓄电池正极接头总成 |
Terminal Group, Battery Positive |
7-3-19 |
19 |
60013321 |
1 |
A型蓄电池负极接头总成 |
Terminal Group, Battery Negative |
7-3-20 |
20 |
60066402 |
1 |
蓄电池 |
Battery |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-5-21 |
21 |
60136387 |
2 |
电源线 |
Wire, power supply |
7-5-22 |
22 |
60193169 |
1 |
电源线 |
Power line |
7-5-23 |
23 |
13117005 |
1 |
电源开关支架 |
power supply switch |
7-5-24 |
24 |
60241333 |
1 |
电源开关 |
Batterie Switch |
7-5-25 |
25 |
60136390 |
1 |
电源线DYX700-30-10- |
Wire, power supply |
7-5-26 |
26 |
A241300000059 |
1 |
熔断器盒 |
Box, fuse |
7-5-27 |
27 |
12988877 |
1 |
电源线 |
Power Harness |
7-5-28 |
28 |
12983323 |
1 |
SY16车身线束 |
Vehical Body Harness |
7-5-29 |
29 |
60086356 |
2 |
线束固定夹 |
Clamp, harness |
7-5-30 |
30 |
A210111000293 |
18 |
螺栓 |
Bolt |
7-5-31 |
31 |
24000633 |
18 |
垫圈8GB97.1 达克锈 |
Washer |
7-5-32 |
32 |
60086353 |
5 |
线束固定夹 |
Clamp, harness |
