SANY SY16C SY16C3Y3W EXCAVATOR parts catalog 32

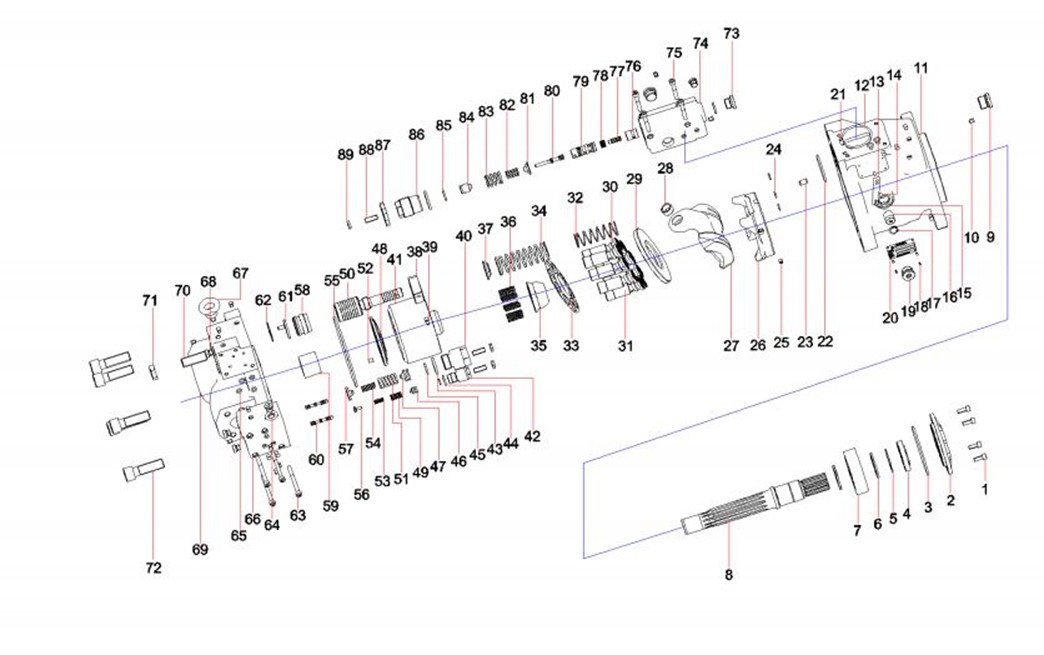

第8章
其他配置
(Other Fittings)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-3-1 |
1 |
60249819 |
4 |
螺钉M6×16GB70.1 10.9级 |
Screw |
8-3-2 |
2 |
11605336 |
1 |
密封盖 |
cover P3VO80-1 |
8-3-3 |
3 |
B230101000039 |
1 |
O形圈 |
O-ring |
8-3-4 |
4 |
60090916 |
1 |
TCZ油封35×55×9 氟橡胶 |
Seal,oil |
8-3-5 |
5 |
A210414000028 |
1 |
挡圈 |
Ring, retainer 35GB894.1 |
8-3-6 |
6 |
11603239 |
2 |
垫圈 |
washer P3VO80.2-2 |
8-3-7 |
7 |
60090914 |
1 |
滚动轴承 |
Bearing |
8-3-8 |
8 |
11603238 |
1 |
主轴 |
shaft P3VO80.2-1 |
8-3-9 |
9 |
21028799 |
1 |
螺塞 |
Plug,screw |
8-3-10 |
10 |
11520224 |
17 |
双头螺堵(0.5个) |
Plug, choke, double-ended |
8-3-11 |
11 |
13370895 |
1 |
壳体 |
housing P3VO80.1-1S3 |
8-3-12 |
12 |
A210608000077 |
1 |
O形圈 |
O-ring 49.4×3.1JISB2401 |
8-3-13 |
13 |
11603752 |
1 |
反馈拨杆 |
rod P3VO80.7-6 |
8-3-14 |
14 |
60156196 |
2 |
圆柱滚子 |
Rolling bearing |
8-3-15 |
15 |
A210608000027 |
1 |
O形圈 |
O-ring |
8-3-16 |
16 |
11603753 |
1 |
定位座 |
supporter P3VO80.7-7 |
8-3-17 |
17 |
A210416000040 |
1 |
挡圈 |
Ring,retainer |
8-3-18 |
18 |
A210510000010 |
4 |
铆钉 |
Rivet |
8-3-19 |
19 |
60186628 |
2 |
内六角螺堵 |
Hollow Hex Plug |
8-3-20 |
20 |
12329397 |
1 |
铭牌 |
Scutcheon |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-5-21 |
21 |
60083522 |
2 |
销 |
shaft |
8-5-22 |
22 |
A210608000074 |
1 |
O形圈 |
O-ring |
8-5-23 |
23 |
60084635 |
1 |
销 |
Pin |
8-5-24 |
24 |
A210608000097 |
6 |
O形圈 |
O-ring 7.8×1.9JISB2401 |
8-5-25 |
25 |
60249816 |
1 |
螺钉 |
Screw |
8-5-26 |
26 |
11592832 |
1 |
斜盘座 |
supporter P3VO80.3-1 |
8-5-27 |
27 |
11592835 |
1 |
斜盘 |
swash plate P3VO80.3.1-1 |
8-5-28 |
28 |
11592836 |
1 |
衬套 |
bush P3VO80.3.1-2 |
8-5-29 |
29 |
11592833 |
1 |
耐磨盘 |
swash plate P3VO80.3-2 |
8-5-30 |
30 |
11592910 |
9 |
滑靴 |
shoe P3VO80.4.1-2 |
8-5-31 |
31 |
13461776 |
9 |
柱塞 |
piston P3VO80.4.1-1B |
8-5-32 |
32 |
11602523 |
1 |
回位小弹簧 |
spring P3VO80.1-7 |
8-5-33 |
33 |
13580412 |
1 |
回程盘 |
returner P3VO80.4-3B |
8-5-34 |
34 |
11602522 |
1 |
回位大弹簧 |
spring P3VO80.1-6 |
8-5-35 |
35 |
13580409 |
1 |
球铰 |
ball guide P3VO80.4-2A |
8-5-36 |
36 |
11592905 |
9 |
回程弹簧 |
spring P3VO80.4-1 |
8-5-37 |
37 |
13569407 |
1 |
弹簧座 |
supporter P3VO80.1-5-A |
8-5-38 |
38 |
11602519 |
1 |
斜盘拨块 |
joint P3VO80.1-3 |
8-5-39 |
39 |
11602520 |
1 |
销 |
pin P3VO80.1-4 |
8-5-40 |
40 |
11603395 |
1 |
压力阀调节螺堵 |
plug P3VO80.6-3 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-7-41 |
41 |
11592912 |
2 |
缸体 |
Cylinder block P3VO80.4.2-1 |
8-7-42 |
42 |
11603396 |
1 |
流量阀调节螺堵 |
plug P3VO80.6-4 |
8-7-43 |
43 |
B230101000356 |
1 |
O形圈 |
O-ring 23.7×3.5JISB2401 |
8-7-44 |
44 |
B230101000049 |
1 |
O形圈 |
O-ring 13.8×2.4JISB2401 |
8-7-45 |
45 |
A210608000032 |
2 |
O形圈 |
O-ring |
8-7-46 |
46 |
11603392 |
1 |
流量阀滑块 |
Slider,flow valve |
8-7-47 |
47 |
11603401 |
1 |
压力阀滑块 |
Slide,pressure valve |
8-7-48 |
48 |
11592913 |
1 |
配流盘 |
valve plate P3VO80.4.2-2 |
8-7-49 |
49 |
11603399 |
1 |
流量阀大弹簧 |
spring P3VO80.6-7 |
8-7-50 |
50 |
13569405 |
1 |
伺服活塞 |
piston P3VO80.1-2-A |
8-7-51 |
51 |
11603397 |
1 |
压力阀大弹簧 |
spring P3VO80.6-5 |
8-7-52 |
52 |
60084631 |
1 |
销 |
Pin |
8-7-53 |
53 |
11603400 |
1 |
流量阀小弹簧 |
spring P3VO80.6-8 |
8-7-54 |
54 |
11603398 |
1 |
压力阀小弹簧 |
spring P3VO80.6-6 |
8-7-55 |
55 |
A880802040017 |
1 |
O形圈 |
Seal – O – Ring |
8-7-56 |
56 |
11603394 |
1 |
流量阀弹簧座 |
Spring sea,flow valve |
8-7-57 |
57 |
11603391 |
1 |
压力阀弹簧座 |
supporter P3VO80.6-1 |
8-7-58 |
58 |
11603276 |
1 |
密封活塞 |
piston P3VO80.5-2 |
8-7-59 |
59 |
60090915 |
1 |
轴承 |
Bearing |
8-7-60 |
60 |
11603404 |
1 |
压力流量阀阀芯 |
spool P3VO80.6.1-2 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-9-61 |
61 |
B230101000036 |
2 |
O形圈 |
O-ring 29.4×3.1JISB2401 |
8-9-62 |
62 |
60090913 |
1 |
挡圈 |
Ring,retainer |
8-9-63 |
63 |
60249821 |
4 |
螺钉M6×70(GB70.1) 10.9级 |
Screw |
8-9-64 |
64 |
60186627 |
2 |
内六角螺堵 |
Hollow Hex Plug |
8-9-65 |
65 |
A230101000668 |
4 |
O形圈 |
O-ring |
8-9-66 |
66 |
11603403 |
1 |
压力流量阀阀体 |
housing P3VO80.6.1-1 |
8-9-67 |
67 |
A210214000003 |
1 |
螺钉 |
Screw |
8-9-68 |
68 |
60083146 |
3 |
堵头VSTIG1/8ORA3C 澳川 |
Screw plug |
8-9-69 |
69 |
13370888 |
1 |
端盖 |
cover P3VO80.5-1S3 |
8-9-70 |
70 |
60249810 |
1 |
螺钉 |
Screw |
8-9-71 |
71 |
A210309000014 |
1 |
螺母 |
Nut M16GB6172.1 |
8-9-72 |
72 |
21005037 |
5 |
螺钉M16×55GB70.1 12.9级 |
Bolt |
8-9-73 |
73 |
11603755 |
1 |
内六角油口堵头 |
plug P3VO80.7-9 |
8-9-74 |
74 |
11603757 |
1 |
功率阀阀体 |
housing P3VO80.7.1-1 |
8-9-75 |
75 |
A210204000217 |
4 |
螺钉M6×40GB70.1 10.9级 |
Screw M6×40GB70.1 10.9 |
8-9-76 |
76 |
11603762 |
1 |
回位阀套 |
Sleeve,return valve |
8-9-77 |
77 |
11603763 |
1 |
回位阀芯 |
Core,return valve |
8-9-78 |
78 |
11544466 |
1 |
支座弹簧 |
Spring,bearer |
8-9-79 |
79 |
11603759 |
1 |
功率阀阀套 |
Valve pocket,power valve |
8-9-80 |
80 |
11603760 |
1 |
功率阀阀芯 |
spool P3VO80.7.1.1-2 |
