SANY SY16C SY16C3Y3W EXCAVATOR parts catalog 33
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-11-81 |
81 |
11603748 |
1 |
功率阀大弹簧座 |
Seat,large spring,power valve |
8-11-82 |
82 |
11603751 |
1 |
功率阀小弹簧 |
springP3VO80.7-5 |
8-11-83 |
83 |
11603750 |
1 |
功率阀大弹簧 |
spring P3VO80.7-4 |
8-11-84 |
84 |
13299393 |
1 |
功率阀小弹簧座 |
supporter P3VO80.7-3S |
8-11-85 |
85 |
A210608000022 |
1 |
O形圈 |
O-ring |
8-11-86 |
86 |
11603747 |
1 |
调节螺堵 |
Plug,adjusting |
8-11-87 |
87 |
11603754 |
1 |
锁紧螺母 |
lock nut P3VO80.7-8 |
8-11-88 |
88 |
60249808 |
3 |
螺钉 |
Screw |
8-11-89 |
89 |
A210309000012 |
3 |
螺母 |
Nut |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
8-13-1 |
1 |
60266020 |
1 |
柱塞泵维修包 Plunger Pump Repair Kit |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

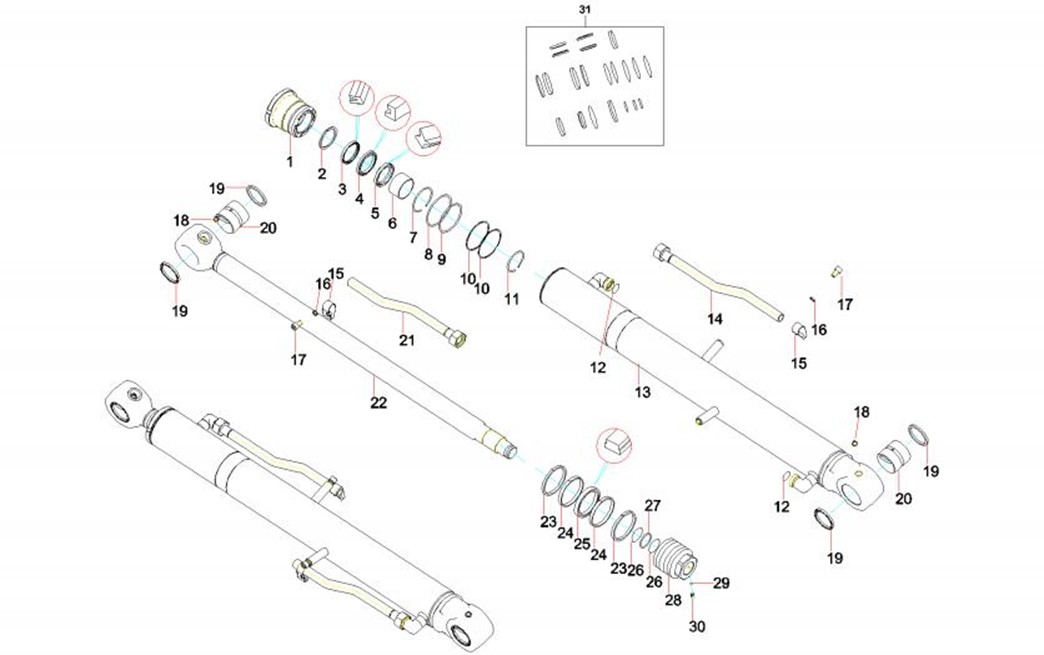

8-15-1 |
1 |
11694039 |
1 |
导向套 |
Guide Sleeve ZX55.3.3A-1 |
8-15-2 |
2 |
B229900006176 |
1 |
支承环 |
Ring, bearing |
8-15-3 |
3 |
60035791 |
1 |
IUH密封圈 |
Ring,seal |
8-15-4 |
4 |
B230101002165 |
1 |
HBY密封圈 |
Ring, buffer |
8-15-5 |
5 |
60183934 |
1 |
DKBZ3防尘圈 |
Ring, dust |
8-15-6 |
6 |
B230101002163 |
1 |
杯士 日本大同 |
Cup |
8-15-7 |
7 |
A880804040052 |
1 |
挡圈 |
Ring, retaining |
8-15-8 |
8 |
A210609000082 |
1 |
O形圈 |
O-ring 85×3.55GB3452.1 |
8-15-9 |
9 |
A210608000098 |
1 |
O形圈 |
O-ring 79.4×3.1JISB2401 |
8-15-10 |
10 |
13254963 |
2 |
挡圈 |
Retaining Ring ZX_DQ85×3.1 |
8-15-11 |
11 |
A210417000109 |
1 |
挡圈 |
Ring, retaining |
8-15-12 |
12 |
60000846 |
2 |
O形圈 |
O-Ring |
8-15-13 |
13 |
11694048 |
1 |
缸筒总成 |
Cylinder Assem. ZX55.3.3A.2 |
8-15-14 |
14 |
11694053 |
1 |
油管组件一 |
Oil Pipe ComponentZX55.3.3A.3 |
8-15-15 |
15 |
11647963 |
2 |
管夹 |
Clamp,tube |
8-15-16 |
16 |
13039393 |
2 |
垫片 |
washerZX65.3.1B-13 |
8-15-17 |
17 |
A210204000196 |
2 |
螺钉 |
Screw M10×20GB70.1 |
8-15-18 |
18 |
A229900010158 |
2 |
油杯JB7940.1 不锈钢 |
Cup, oil |
8-15-19 |
19 |
A880808070035 |
4 |
DLI防尘圈 |
Ring, dust |
8-15-20 |
20 |
11699691 |
2 |
衬套 |
Bushing |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-17-21 |
21 |
11694055 |
1 |
油管组件二 |
Oil Pipe ComponentZX55.3.3A.4 |
8-17-22 |
22 |
11694045 |
1 |
活塞杆 |
Piston Rod ZX55.3.3A.1 |
8-17-23 |
23 |
60192123 |
2 |
UP防污圈 |
Anti-pollution loop |
8-17-24 |
24 |
B230101001878 |
2 |
UP导向环 |
UP-ring, guide |
8-17-25 |
25 |
60250367 |
1 |
CST密封圈 |
seal ring |
8-17-26 |
26 |
13254955 |
2 |
挡圈 |
Retaining Ring ZX_DQ45×3.1 |
8-17-27 |
27 |
13093048 |
1 |
活塞 |
Piston ZX55.3.3B-2 |
8-17-28 |
28 |
A230101000496 |
1 |
O形圈 |
O-ring |
8-17-29 |
29 |
A210661000016 |
1 |
钢球 |
Ball, steel |
8-17-30 |
30 |
A880801010041 |
1 |
螺钉 |
Screw |
8-17-31 |
31 |
60266038 |
1 |
铲斗油缸维修包 |
Bucket Cylinder Repair Kit |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-18-1 |
1 |
21032373 |
1 |
胶管 |
Hose, rubber |
8-18-2 |
2 |
60189326 |
1 |
胶管 |
Hose |
8-18-3 |
3 |
13795641 |
1 |
左行走架 |
Left running frame |
8-18-4 |
4 |
13795640 |
1 |
右行走架 |
Right running frame |
8-18-5 |
5 |
60218598 |
2 |
点火开关 |
Ignition switch |
8-18-6 |
6 |
13795627 |
1 |
主车架 |
Main vehicle frame |
8-18-7 |
7 |
13795620 |
2 |
左限位块 |
left spacing plate SY16C3Y4W.2-1 |
8-18-8 |
8 |
60218608 |
2 |
车用工作灯 |
Working light |
