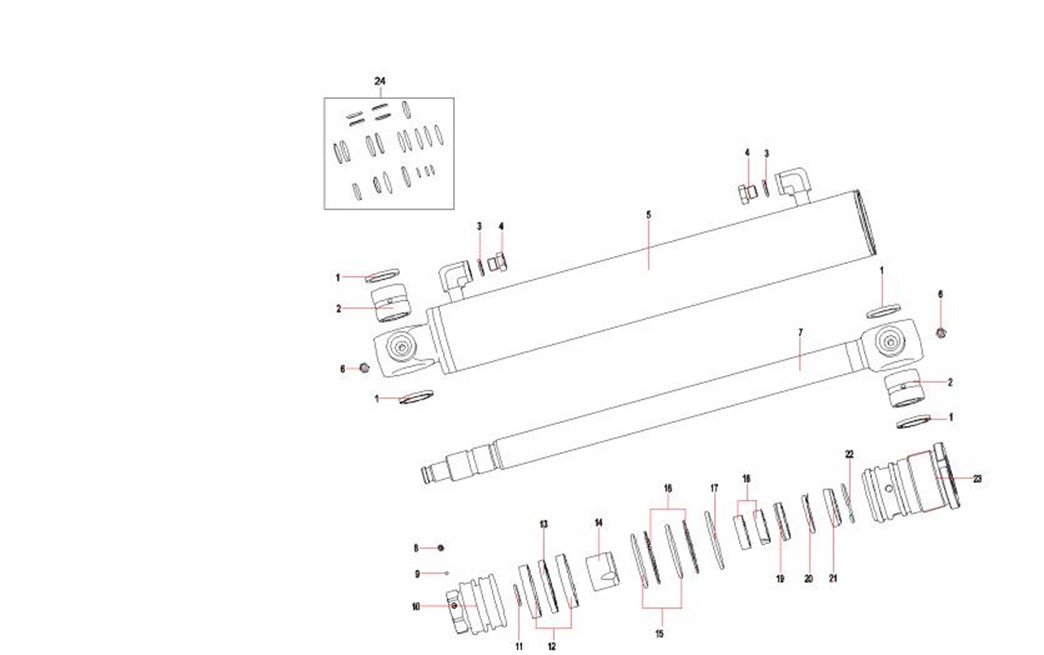

SANY SY20C SY20C3 SY20C3Y3W INDIA EXCAVATOR parts catalog 21
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-189-1 |
1 |
60022526 |
4 |
Ring,dust |
2-189-2 |
2 |
11715474 |
2 |
Bushing |
2-189-3 |
3 |
A210434000007 |
2 |
Washer 14JB982 |
2-189-4 |
4 |
A210333000010 |
2 |
Plug, screw |
2-189-5 |
5 |
13021419 |
1 |
Cylinder Assem. ZX16.3.6.2 |
2-189-6 |
6 |
A210804000001 |
1 |
Cup, oil M8×1JB7940.1 |
2-189-7 |
7 |
13021418 |
1 |
Piston Rod ZX16.3.6.1 |
2-189-8 |
8 |
A210206000001 |
1 |
Screw |
2-189-9 |
9 |
A210661000015 |
1 |
Steel Ball |
2-189-10 |
10 |
13021416 |
1 |
Piston ZX16.3.6-2 |
2-189-11 |
11 |
A210609000103 |
1 |
O-ring |
2-189-12 |
12 |
A880803040003 |
2 |
Ring, guide, UP |
2-189-13 |
13 |
A880806030220 |
1 |
Seal, OK-ring |
2-189-14 |
14 |
11718941 |
1 |
Sleeve,buffer |
2-189-15 |
15 |
A210609000164 |
1 |
O-ring 58×3.55GB3452.1 |
2-189-16 |
16 |
24004188 |
1 |
Ring, retainer |
2-189-17 |
17 |
A210609000168 |
1 |
O-ring |
2-189-18 |
18 |
B230101001898 |
2 |
Ring,guide |
2-189-19 |
19 |
B230101000944 |
1 |
Ring,seal |
2-189-20 |
20 |
B230101001113 |
1 |
Ring,seal |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-191-21 |
21 |
B230101001381 |
1 |
Ring,dust |
2-191-22 |
22 |
A210417000045 |
1 |
Ring, retaining |
2-191-23 |
23 |
13021415 |
1 |
Guide Sleeve ZX16.3.6-1 |
2-191-24 |
24 |
60266035 |
1 |
Oil Cylinder Repair Kit |
Chapter 3

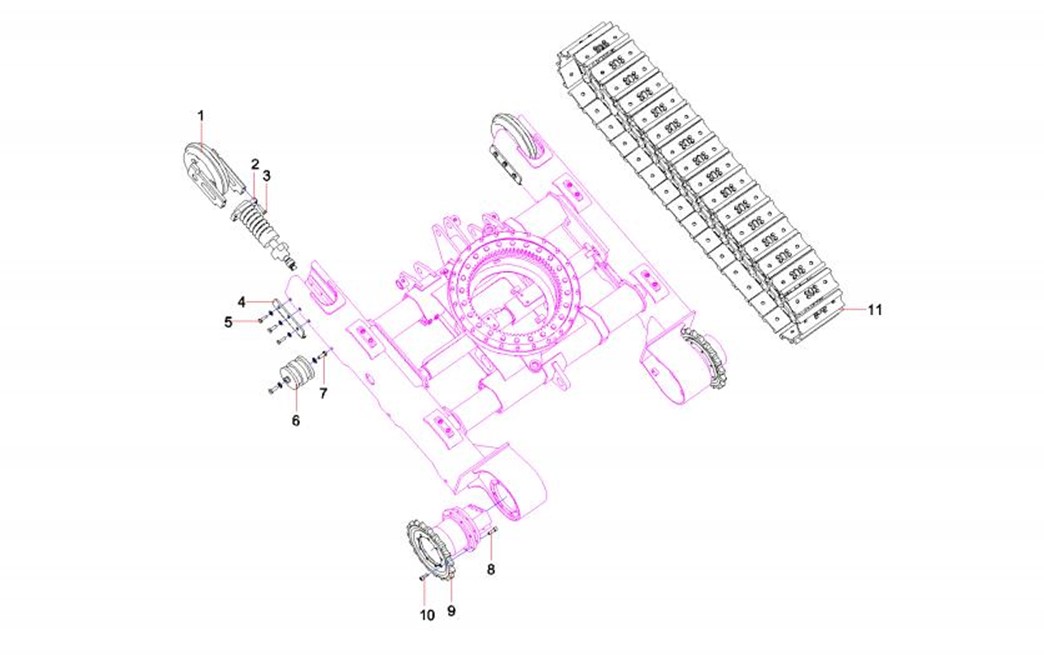

Travel device SY16C3Y3W.2B

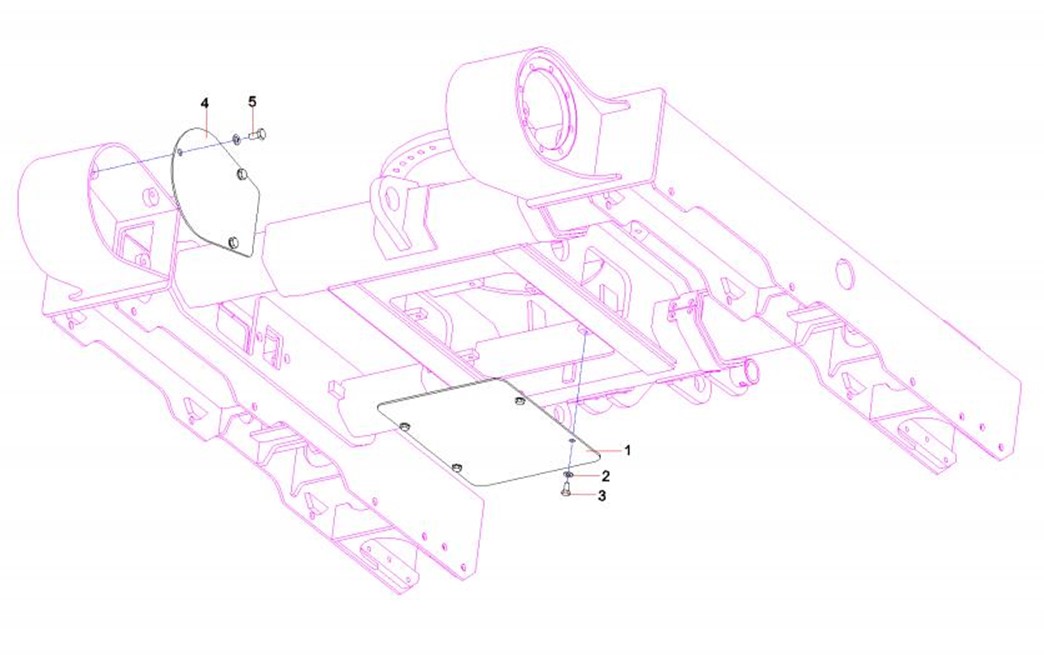

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-3-1 |
1 |
12996277 |
1 |
Lower sealing board |
3-3-2 |
2 |
24000633 |
27 |
Washer |
3-3-3 |
3 |
A210111000342 |
4 |
Bolt M8×16GB5783 10.9 |
3-3-4 |
4 |
12996269 |
2 |
Cover plate |
3-3-5 |
5 |
A210111000012 |
6 |
Bolt M10×20GB5783 10.9 |

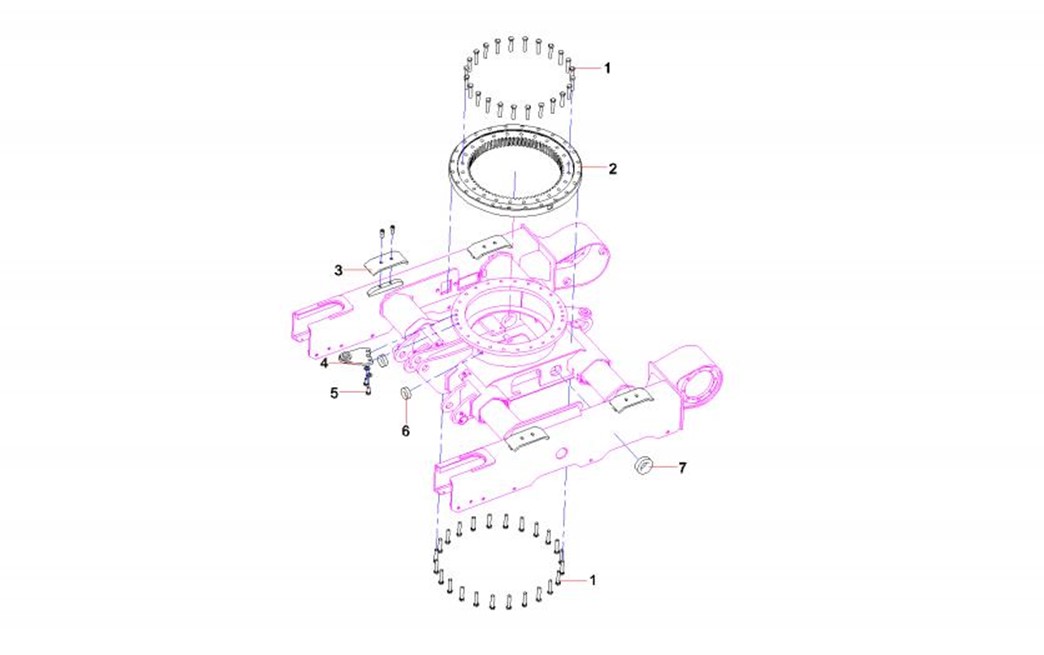

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-5-1 |
1 |
A210111000103 |
48 |
Bolt M12×60GB5783 10.9 |
3-5-2 |
2 |
12894152 |
1 |
Slewing Bearing |
3-5-3 |
3 |
12996254 |
4 |
Crawler pallet |
3-5-4 |
4 |
12996324 |
2 |
Cross pin seat |
3-5-5 |
5 |
A210111000101 |
4 |
Bolt M12×25GB5783 10.9 |
3-5-6 |
6 |
12980767 |
2 |
Protective sleeve |
3-5-7 |
7 |
A820606030917 |
2 |
Sleeve, protective |
