SANY SY20C SY20C3 SY20C3Y3W INDIA EXCAVATOR parts catalog 22
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-7-1 |
1 |
60022088 |
2 |
Wheel,guide |
3-7-2 |
2 |
60022091 |
2 |
Tensioning device |
3-7-3 |
3 |
A210111000026 |
8 |
Bolt |
3-7-4 |
4 |
13585223 |
4 |
Potect plate SY16C3K4W.2-13 |
3-7-5 |
5 |
A210111000024 |
12 |
Bolt M10×30GB5783 10.9 |
3-7-6 |
6 |
12934830 |
6 |
Track roller |
3-7-7 |
7 |
A210111000202 |
12 |
Bolt M12×30GB578310.9 |
3-7-8 |
8 |
A210204000354 |
16 |
Screw |
3-7-9 |
9 |
60022083 |
2 |
Wheel,driving |
3-7-10 |
10 |
23000066 |
26 |
Screw M10×25GB70.1 10.9 |
3-7-11 |
11 |
13569416 |
2 |
Crawler assembly STC90GA-2337 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

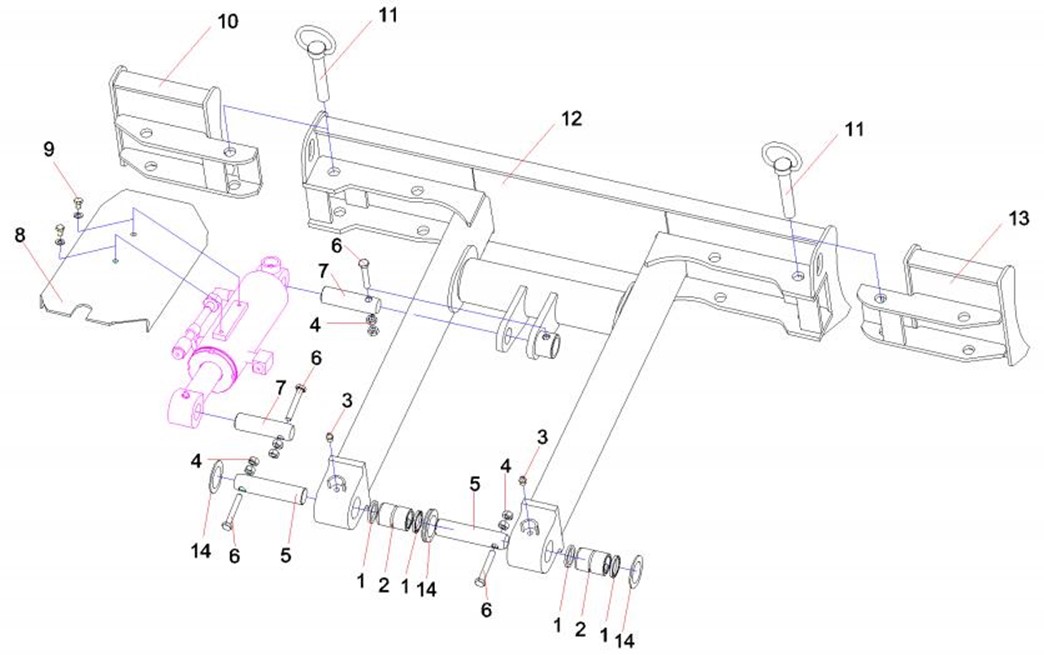

3-9-1 |
1 |
60022526 |
4 |
Ring,dust |
3-9-2 |
2 |
12980763 |
2 |
Shaft sleeve |
3-9-3 |
3 |
A210804000002 |
2 |
Grease nipple |
3-9-4 |
4 |
A210307000036 |
8 |
Nut |
3-9-5 |
5 |
12980345 |
2 |
Shaft |
3-9-6 |
6 |
A210110000282 |
4 |
Bolt M10×65GB5782 |
3-9-7 |
7 |
12980748 |
2 |
Shaft |
3-9-8 |
8 |
12999617 |
1 |
Bulldozing shovel oil cylinder plate |
3-9-9 |
9 |
A210110000156 |
2 |
Bolt |
3-9-10 |
10 |
12991176 |
1 |
Left widen plate |
3-9-11 |
11 |
12980766 |
2 |
Handing ring |
3-9-12 |
12 |
12989395 |
1 |
Bulldozing shovel main body |
3-9-13 |
13 |
12990925 |
1 |
Right widen plate |
3-9-14 |
14 |
13000200 |
8 |
Spacer |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

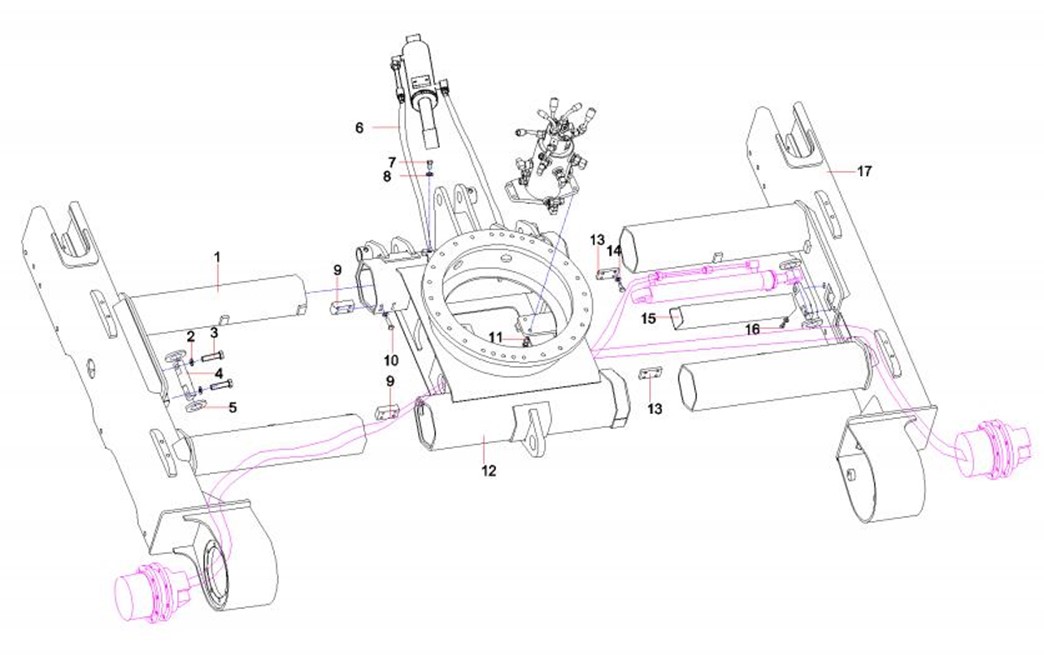

3-11-1 |
1 |
13795641 |
1 |
Left running frame |
3-11-2 |
2 |
24000639 |
20 |
Washer |
3-11-3 |
3 |
A210111000119 |
4 |
Bolt M12×45GB5783 10.9 |
3-11-4 |
4 |
12980744 |
2 |
Pin cylinder telescopic |
3-11-5 |
5 |
13808431 |
4 |
filling piece for telescopic cylinder |
3-11-6 |
6 |
13784011 |
1 |
underage pipe SY16C3Y4W.2.5 |
3-11-7 |
7 |
A210111000195 |
2 |
Bolt M10×16GB5783 10.9 |
3-11-8 |
8 |
24000637 |
20 |
Washer |
3-11-9 |
9 |
13795620 |
2 |
left spacing plate SY16C3Y4W.2-1 |
3-11-10 |
10 |
A210111000293 |
8 |
Bolt |
3-11-11 |
11 |
A210111000090 |
4 |
Bolt |
3-11-12 |
12 |
13795627 |
1 |
Main vehicle frame |
3-11-13 |
13 |
12996282 |
2 |
Right spacing plate |
3-11-14 |
14 |
A210111000343 |
8 |
Bolt M8×20GB5783 10.9 |
3-11-15 |
15 |
12980762 |
1 |
Expansion oil cylinder plate |
3-11-16 |
16 |
A210204000340 |
1 |
Screw M8×16GB70.1 10.9 |
3-11-17 |
17 |
13795640 |
1 |
Right running frame |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

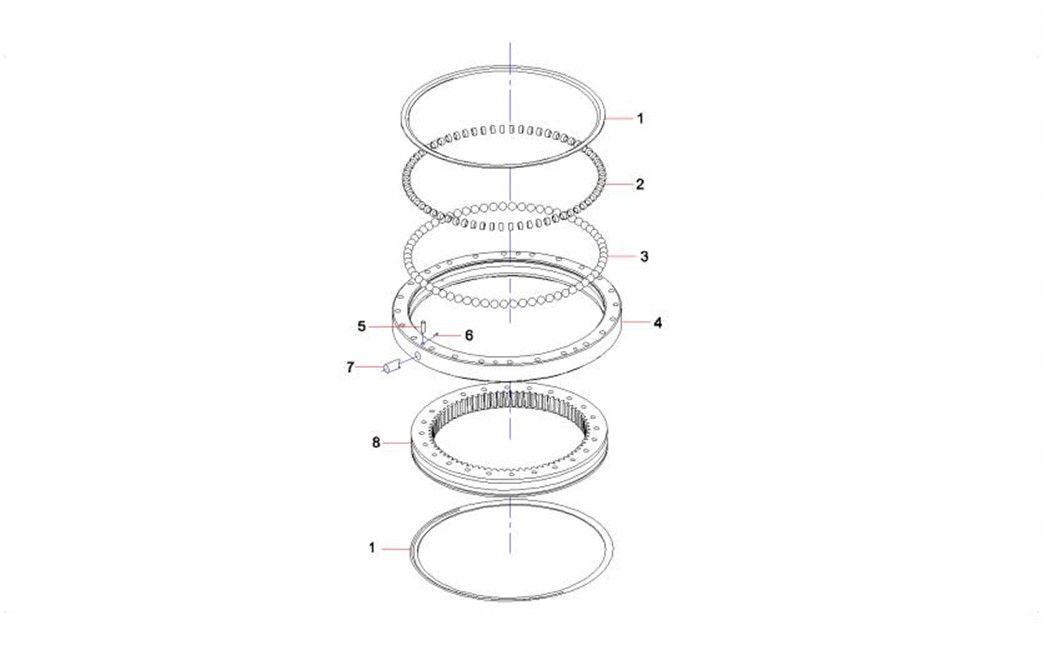

3-13-1 |
1 |
60205959 |
2 |
Angle sealing strip |
3-13-2 |
2 |
60217333 |
82 |
Spherical separators |
3-13-3 |
3 |
60217334 |
82 |
Steel Ball |
3-13-4 |
4 |
12894150 |
1 |
Outer Ring |
3-13-5 |
5 |
24004285 |
1 |
Pin |
3-13-6 |
6 |
60012591 |
1 |
Pin 3×10GB879.1 |
3-13-7 |
7 |
12894151 |
1 |
Plug |
3-13-8 |
8 |
12894149 |
1 |
Inner Ring |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

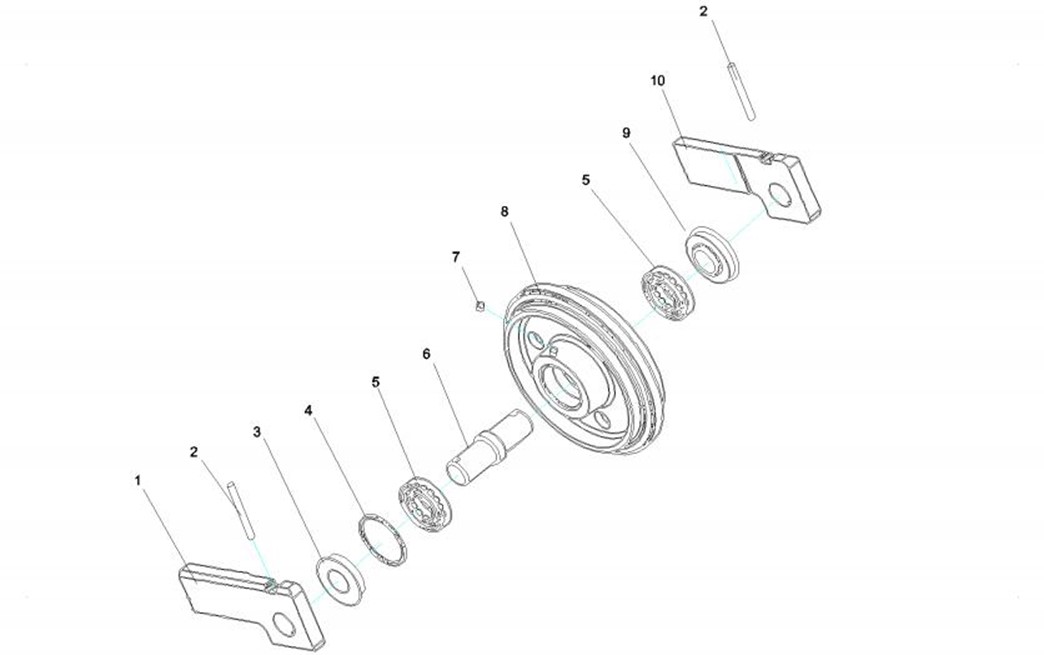

3-15-1 |
1 |
60280445 |
1 |
right support abutment |
3-15-2 |
2 |
60280446 |
2 |
elastic pin |
3-15-3 |
3 |
60280447 |
1 |
seal ring |
3-15-4 |
4 |
A210416000032 |
1 |
Retaining ring |
3-15-5 |
5 |
21003147 |
2 |
Rolling bearing |
3-15-6 |
6 |
60280448 |
1 |
shaft |
3-15-7 |
7 |
A210342000002 |
1 |
Plug, screw |
3-15-8 |
8 |
60280449 |
1 |
guide wheel body |
3-15-9 |
9 |
60280450 |
1 |
seal ring |
3-15-10 |
10 |
60280451 |
1 |
left support abutment |
