SANY SY20C SY20C3 SY20C3Y3W INDIA EXCAVATOR parts catalog 23
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-17-1 |
1 |
A210110000178 |
2 |
Bolt M10×30GB5782 |
3-17-2 |
2 |
60280426 |
1 |
installation plate |
3-17-3 |
3 |
60280427 |
1 |
spring plate |
3-17-4 |
4 |
60280428 |
1 |
spring |
3-17-5 |
5 |
60280429 |
1 |
body cylinder |
3-17-6 |
6 |
60280430 |
1 |
seal ring |
3-17-7 |
7 |
60280431 |
1 |
bearing ring |
3-17-8 |
8 |
60280432 |
1 |
dust ring |
3-17-9 |
9 |
60280433 |
1 |
mandrel |
3-17-10 |
10 |
60275930 |
1 |
Refiller valve |

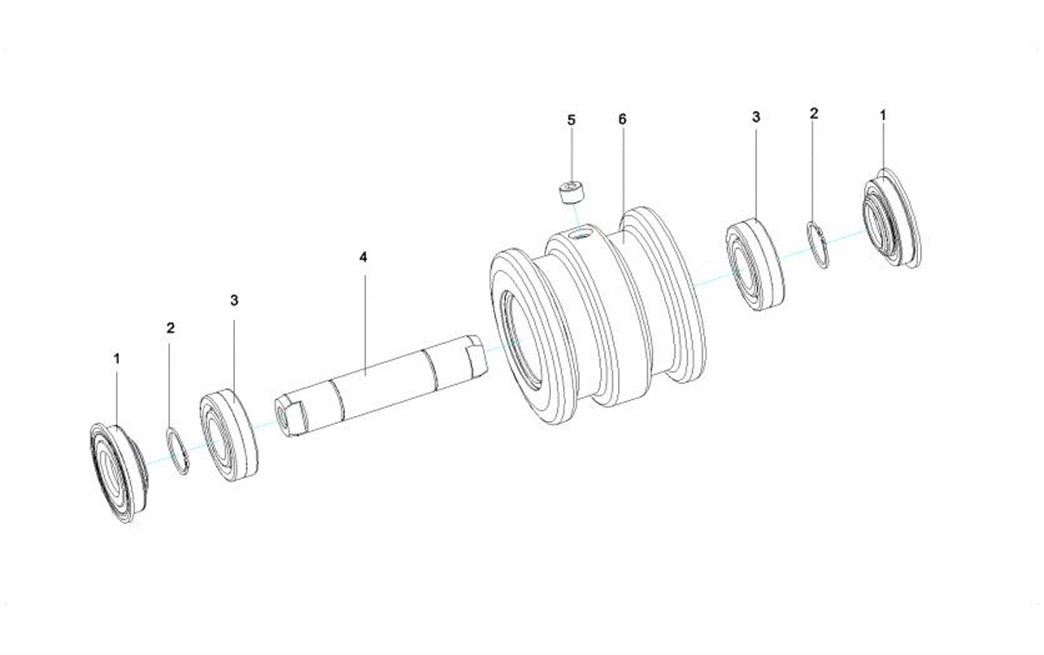

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-19-1 |
1 |
60219439 |
2 |
oil seal |
3-19-2 |
2 |
A210414000104 |
2 |
Ring, retainer 25GB894.1 |
3-19-3 |
3 |
A210601000006 |
2 |
Bearing, roll |
3-19-4 |
4 |
12934829 |
1 |
shaftSWZ048A-1 |
3-19-5 |
5 |
60047627 |
1 |
Plug, screw |
3-19-6 |
6 |
12934831 |
1 |
rollerSWZ048A_1 |

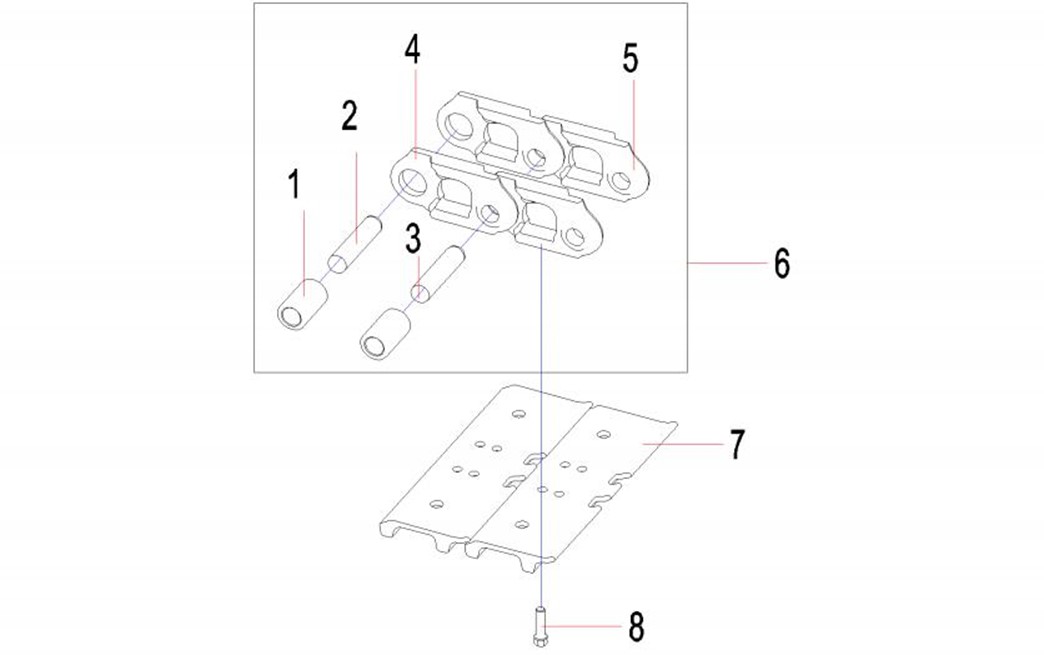

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-21-1 |
1 |
13567712 |
37 |
track bush STC90GA-2337.1-1 |
3-21-2 |
2 |
13567713 |
36 |
track pin STC90GA-2337.1-2 |
3-21-3 |
3 |
13567714 |
1 |
main track pin STC90GA-2337.1-3 |
3-21-4 |
4 |
13563976 |
37 |
Track Link/L STC90GA-LGL |
3-21-5 |
5 |
13563977 |
37 |
Track Link/R STC90GA-LGR |
3-21-6 |
6 |
13569409 |
1 |
Track chain STC90GA-2337.1 |
3-21-7 |
7 |
60273874 |
37 |
Track shoe |
3-21-8 |
8 |
60277670 |
148 |
Track Bolt |

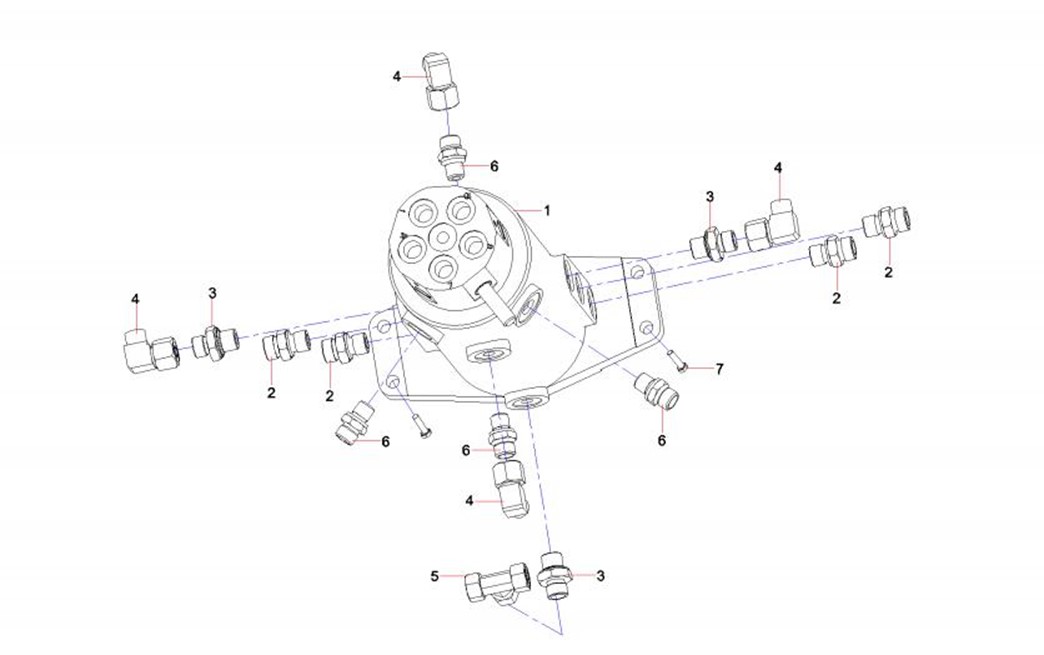

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-23-1 |
1 |
60022417 |
1 |
Swivel joint,central |
3-23-2 |
2 |
B210780000036 |
4 |
Fitting, Adapter |
3-23-3 |
3 |
23000531 |
3 |
Pipe connector |
3-23-4 |
4 |
B210780000418 |
5 |
Connector, pipe |
3-23-5 |
5 |
B210780000172 |
1 |
Connector, pipe |
3-23-6 |
6 |
B210780000174 |
4 |
Connector, pipe |
3-23-7 |
7 |
A210111000090 |
4 |
Bolt |

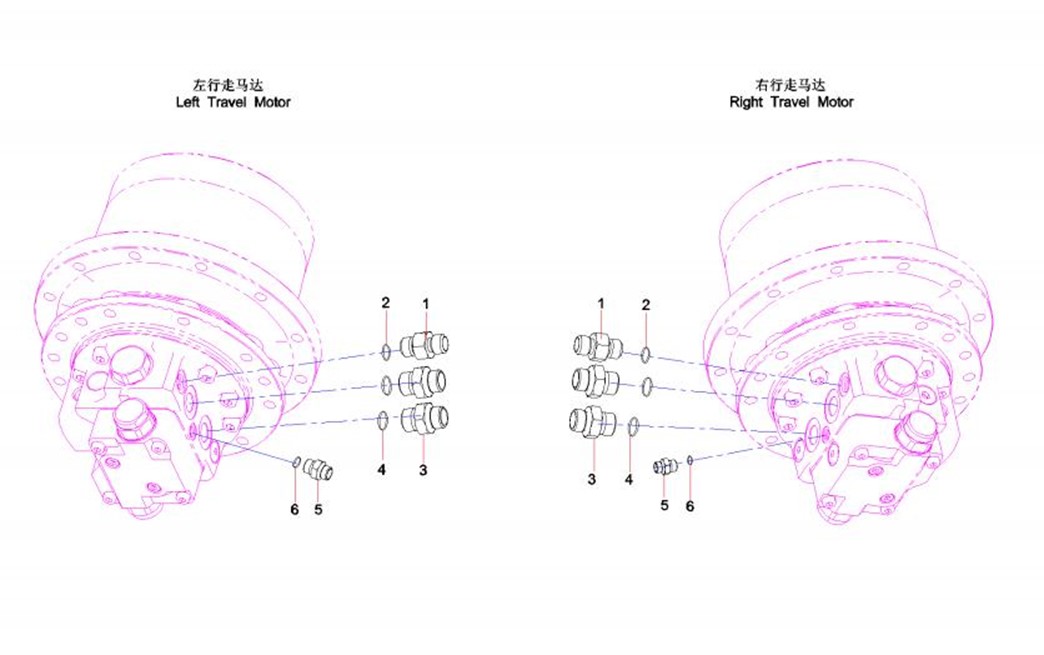

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-25-1 |
1 |
A820205000844 |
2 |
Connector |
3-25-2 |
2 |
B230101000047 |
2 |
O-ring |
3-25-3 |
3 |
11287446 |
4 |
Joint |
3-25-4 |
4 |
B230101000049 |
4 |
O-ring 13.8×2.4JISB2401 |
3-25-5 |
5 |
60227028 |
2 |
Adaptor |
3-25-6 |
6 |
A210608000097 |
2 |
O-ring 7.8×1.9JISB2401 |
