SANY SY20C SY20C3 SY20C3Y3W INDIA EXCAVATOR parts catalog 30
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

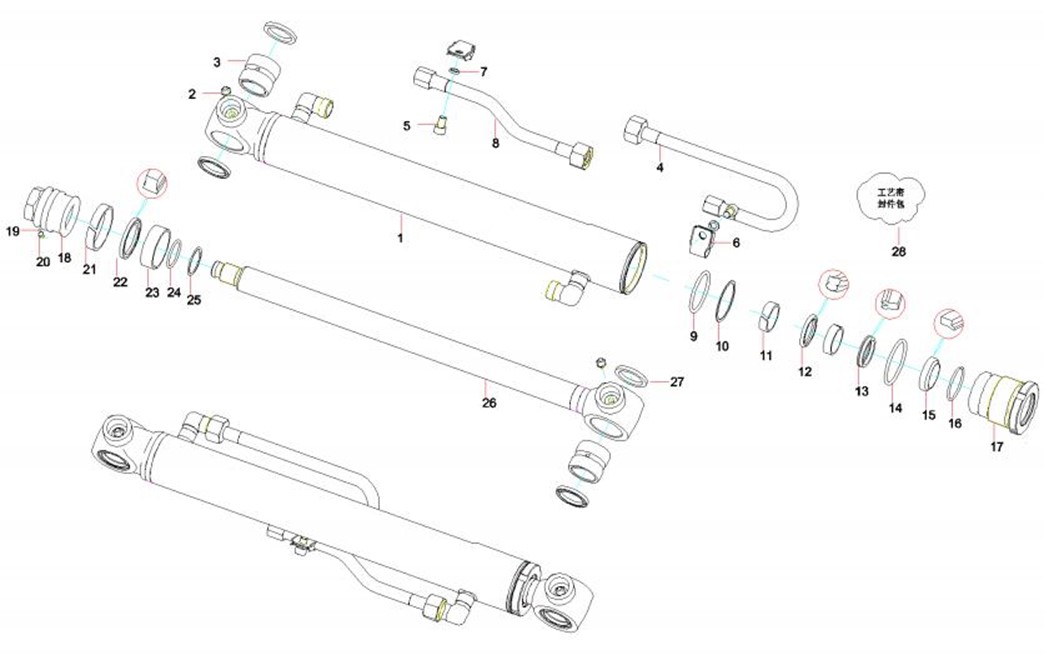

8-3-1 |
1 |
13019452 |
1 |
Cylinder Assem. ZX16.3.3.2 |
8-3-2 |
2 |
A210804000001 |
2 |
Cup, oil M8×1JB7940.1 |
8-3-3 |
3 |
11715474 |
2 |
Bushing |
8-3-4 |
4 |
13008602 |
1 |
Oil tube component ZX16.3.3.3 |
8-3-5 |
5 |
A210204000339 |
2 |
Screw M8×12GB70.1 10.9 |
8-3-6 |
6 |
13008028 |
2 |
Pipe Clamp ZX16.3.1-5 |
8-3-7 |
7 |
A210401000017 |
2 |
Washer |
8-3-8 |
8 |
13008604 |
1 |
Oil tube component ZX16.3.3.4 |
8-3-9 |
9 |
A210609000060 |
1 |
O-ring 45×3.55GB3452.1 |
8-3-10 |
10 |
B210491000141 |
1 |
Ring,retainer |
8-3-11 |
11 |
60017217 |
2 |
Guide ring |
8-3-12 |
12 |
60000924 |
1 |
Seal ring |
8-3-13 |
13 |
60017221 |
1 |
Ring,seal |
8-3-14 |
14 |
A210609000152 |
1 |
O-ring 50×3.55GB3452.1 |
8-3-15 |
15 |
60023714 |
1 |
Ring,dust |
8-3-16 |
16 |
60023919 |
1 |
Ring,retainer |
8-3-17 |
17 |
13019449 |
1 |
guide sleeve ZX16.3.5-2 |
8-3-18 |
18 |
13019448 |
1 |
Piston ZX16.3.5-1 |
8-3-19 |
19 |
A210661000015 |
1 |
Steel Ball |
8-3-20 |
20 |
60068694 |
1 |
Screw |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
8-5-21 |
21 |
B230101000384 |
1 |
FR-ring, guide |
8-5-22 |
22 |
B230101000192 |
1 |
Seal, OK-ring |
8-5-23 |
23 |
A880803040032 |
1 |
Guide Ring |
8-5-24 |
24 |
A210608000122 |
1 |
O-ring 30×2.65GB3452.1 |
8-5-25 |
25 |
24003725 |
1 |
Retainer ring |
8-5-26 |
26 |
13019450 |
1 |
Piston Rod ZX16.3.3.1 |
8-5-28 |
28 |
13029044 |
1 |
sealer packageW13.mifeng |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

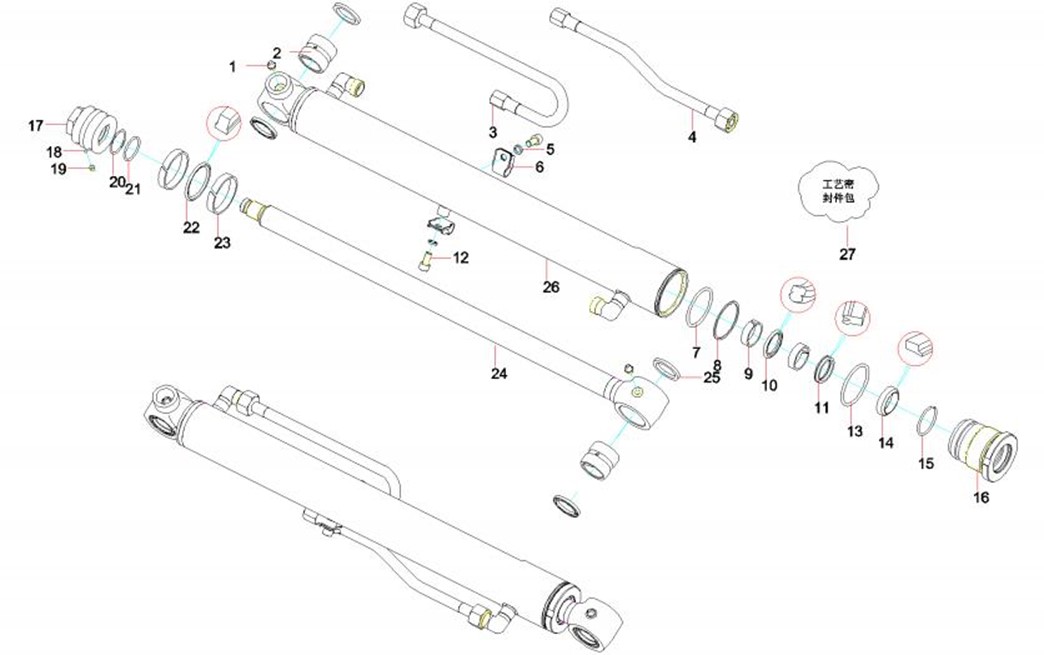

8-7-1 |
1 |
A210804000001 |
2 |
Cup, oil M8×1JB7940.1 |
8-7-2 |
2 |
11715474 |
2 |
Bushing |
8-7-3 |
3 |
13008600 |
1 |
Oil tube component II ZX16.3.2.4 |
8-7-4 |
4 |
13008598 |
1 |
Oil tube component I ZX16.3.2.3 |
8-7-5 |
5 |
A210401000021 |
2 |
Washer |
8-7-6 |
6 |
13008028 |
2 |
Pipe Clamp ZX16.3.1-5 |
8-7-7 |
7 |
A210609000152 |
1 |
O-ring 50×3.55GB3452.1 |
8-7-8 |
8 |
11945707 |
1 |
|
8-7-9 |
9 |
60017217 |
2 |
Guide ring |
8-7-10 |
10 |
60000924 |
1 |
Seal ring |
8-7-11 |
11 |
60017221 |
1 |
Ring,seal |
8-7-13 |
13 |
A210609000068 |
1 |
O-ring |
8-7-14 |
14 |
60023714 |
1 |
Ring,dust |
8-7-15 |
15 |
60023919 |
1 |
Ring,retainer |
8-7-16 |
16 |
13018772 |
1 |
Guide Sleeve ZX16.3.2-2 |
8-7-17 |
17 |
13018771 |
1 |
Piston ZX16.3.2-1 |
8-7-18 |
18 |
A210661000015 |
1 |
Steel Ball |
8-7-19 |
19 |
60068694 |
1 |
Screw |
8-7-20 |
20 |
24003725 |
1 |
Retainer ring |
8-7-21 |
21 |
A210608000122 |
1 |
O-ring 30×2.65GB3452.1 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
8-9-22 |
22 |
60022528 |
1 |
Ring,seal |
8-9-23 |
23 |
B230101000384 |
2 |
FR-ring, guide |
8-9-24 |
24 |
13018786 |
1 |
Piston Rod ZX16.3.2.1 |
8-9-26 |
26 |
13018783 |
1 |
Cylinder Assem. ZX16.3.2.2 |
8-9-27 |
27 |
13028983 |
1 |
sealer packageW12.mifeng |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

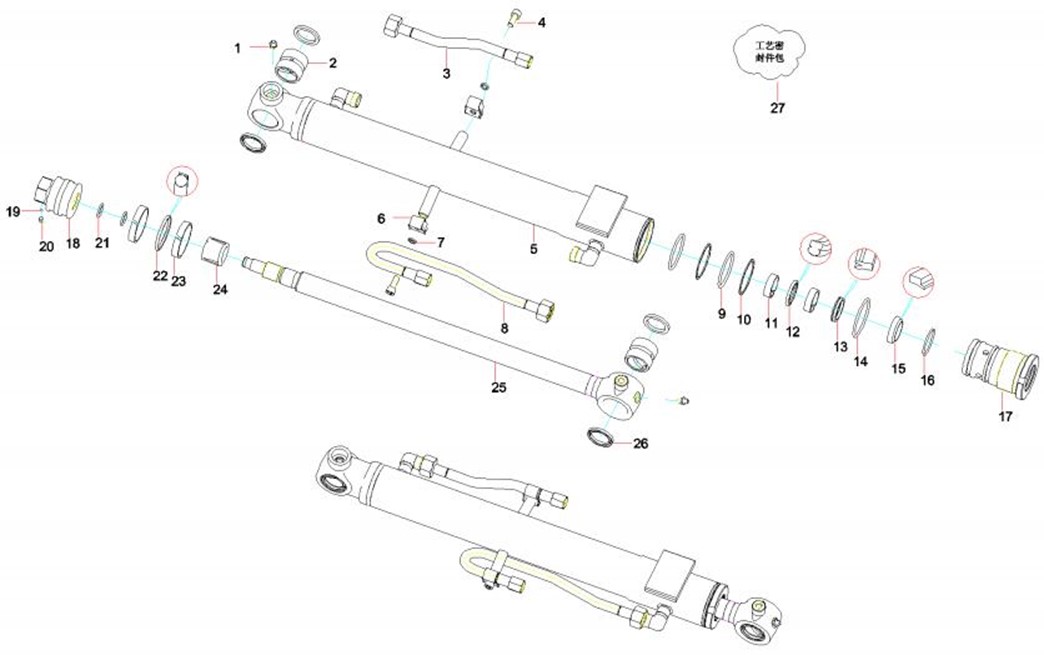

8-11-1 |
1 |
A210804000001 |
2 |
Cup, oil M8×1JB7940.1 |
8-11-2 |
2 |
11715474 |
2 |
Bushing |
8-11-3 |
3 |
13008037 |
1 |
Oil tube component I ZX16.3.1.3 |
8-11-4 |
4 |
A210204000220 |
2 |
Screw M8×20GB70.1 10.9 |
8-11-5 |
5 |
13018654 |
1 |
Cylinder Assem. ZX16.3.1.2 |
8-11-6 |
6 |
13008028 |
2 |
Pipe Clamp ZX16.3.1-5 |
8-11-7 |
7 |
A210401000017 |
2 |
Washer |
8-11-8 |
8 |
13008039 |
1 |
Oil tube component II ZX16.3.1.4 |
8-11-9 |
9 |
A210609000152 |
2 |
O-ring 50×3.55GB3452.1 |
8-11-10 |
10 |
11945707 |
2 |
|
8-11-11 |
11 |
60017217 |
2 |
Guide ring |
8-11-12 |
12 |
60000924 |
1 |
Seal ring |
8-11-13 |
13 |
60017221 |
1 |
Ring,seal |
8-11-14 |
14 |
A210609000068 |
1 |
O-ring |
8-11-15 |
15 |
60023714 |
1 |
Ring,dust |
8-11-16 |
16 |
60023919 |
1 |
Ring,retainer |
8-11-17 |
17 |
13018565 |
1 |
Guide Sleeve ZX16.3.1-1 |
8-11-18 |
18 |
13018613 |
1 |
Piston ZX16.3.1-2 |
8-11-19 |
19 |
A210661000015 |
1 |
Steel Ball |
8-11-20 |
20 |
60068694 |
1 |
Screw |
