SANY SY335C SY335C9 SY335C9I2KH EXCAVATOR parts catalog 04
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-19-21 |
21 |
10131920 |
2 |
Clamp |
2-19-22 |
22 |
60125399 |
1 |
Air filter |
2-19-23 |
23 |
A229900002262 |
1 |
Anchor ear, T-type |
2-19-24 |
24 |
11856555 |
1 |
Hose – Air Inlet (Front) |
2-19-25 |
25 |
A229900002220 |
1 |
Clamp |
2-19-26 |
26 |
10120823 |
1 |
Pipe, steel, air inlet |
2-19-27 |
27 |
A222100000384 |
1 |
Prefilter, air |
2-19-28 |
28 |
Modification or other |
1 |
Anchor ear, T-type |
2-19-29 |
29 |
10120819 |
1 |
Hose, Inlet (Rear) |
2-19-30 |
30 |
A229900001659 |
1 |
Anchor ear |
2-19-31 |
31 |
60262508 |
4 |
Bolt |
2-19-32 |
32 |
Modification or other |
4 |
Washer |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

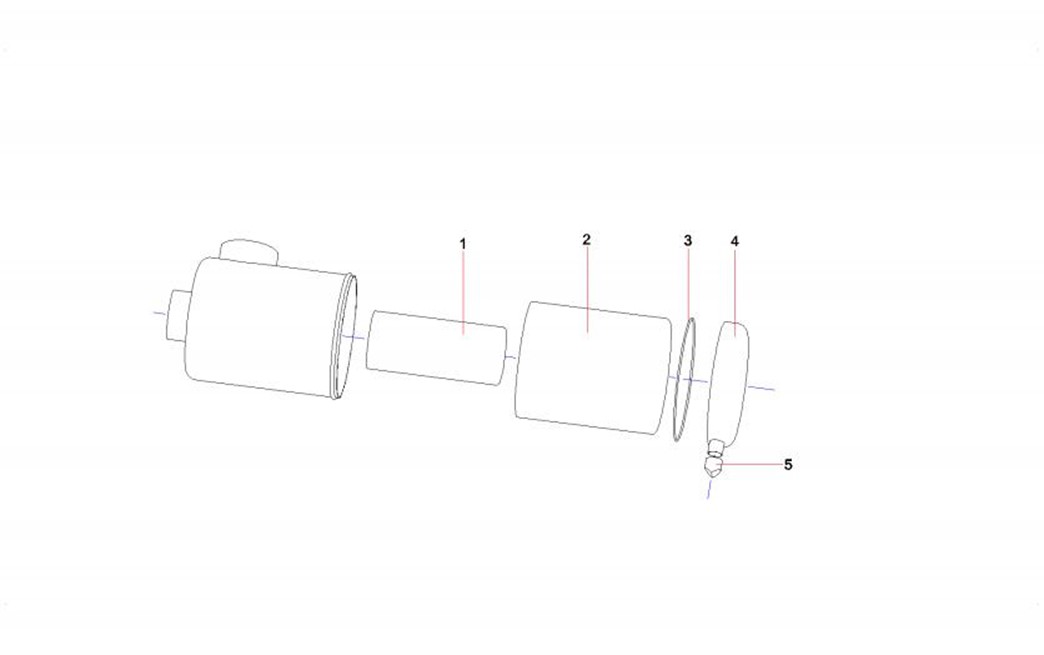

2-21-1 |
1 |
B222100000640 |
1 |
Safety element,air filter |
2-21-2 |
2 |
B222100000641 |
1 |
Main element,air filter |
2-21-3 |
3 |
60176285 |
1 |
Ring,seal |
2-21-4 |
4 |
60176264 |
1 |
Cap |
2-21-5 |
5 |
60176270 |
1 |
Valve,exhaust,dust |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-23-1 |
1 |
60304923 |
1 |
Nut |
2-23-2 |
2 |
60304924 |
1 |
Cap,filter, air |
2-23-3 |
3 |
60304925 |
1 |
Main body |
2-23-4 |
4 |
60304926 |
1 |
Hoop, ring |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-25-1 |
1 |
B222100000398 |
1 |
Filter, engine oil |
2-25-2 |
2 |
A820205000942 |
2 |
Connector |
2-25-3 |
3 |
B210780000028 |
2 |
Fitting, Elbow |
2-25-4 |
4 |
A210204000477 |
2 |
Screw |
2-25-5 |
5 |
24000637 |
7 |
Washer |
2-25-6 |
6 |
A210204000005 |
2 |
Screw M10×140GB70.1 |
2-25-7 |
7 |
12020025 |
2 |
Clamp, pipe |
2-25-8 |
8 |
24000639 |
11 |
Washer |
2-25-9 |
9 |
A210111000199 |
7 |
Bolt M12×20GB5783 10.9 |
2-25-10 |
10 |
60149606 |
3 |
Harness clamp |
2-25-11 |
11 |
12213205 |
1 |
Pipe, oil drain |
2-25-12 |
12 |
11609465 |
2 |
Adapter |
2-25-13 |
13 |
B230101000356 |
2 |
O-ring 23.7×3.5JISB2401 |
2-25-14 |
14 |
60148699 |
1 |
Rubber Hose |
2-25-15 |
15 |
60148700 |
1 |
Rubber Hose |
2-25-16 |
16 |
12931354 |
9 |
GasketSY215C9M2KS.1.3.5-1 |
2-25-17 |
17 |
A210855000003 |
7 |
Hoop |
2-25-18 |
18 |
12957641 |
1 |
fuel return tube SY200B.1.3A.5- |
2-25-19 |
19 |
13372661 |
1 |
Fuel Tank Assy. |
2-25-20 |
20 |
12019940 |
1 |
soft pipe |

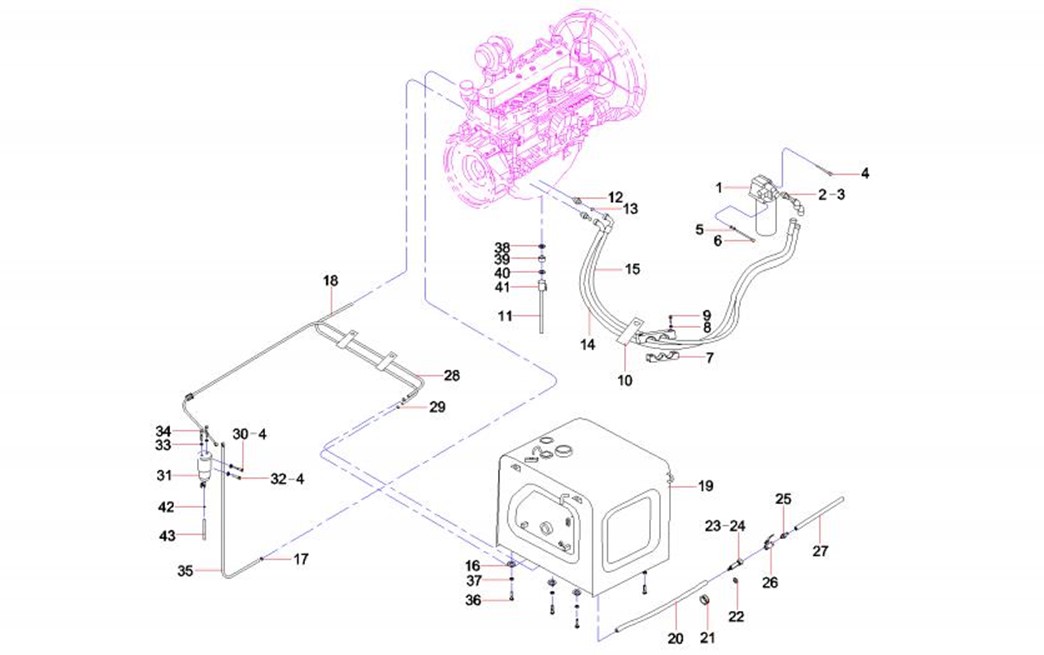

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-27-21 |
21 |
11348391 |
3 |
Grommet |
2-27-22 |
22 |
24000514 |
1 |
Washer |
2-27-23 |
23 |
A210307000028 |
1 |
Nut |
2-27-24 |
24 |
11251714 |
1 |
Adapter |
2-27-25 |
25 |
11331654 |
1 |
Adapter |
2-27-26 |
26 |
60046622 |
1 |
Switch, fuel |
2-27-27 |
27 |
11273607 |
1 |
Hose |
2-27-28 |
28 |
12957788 |
1 |
Oil-out tube of fuel tank |
2-27-29 |
29 |
A229900001347 |
1 |
Hoop, hose |
2-27-30 |
30 |
A210204000358 |
1 |
Screw M10×80GB70.1 10.9 |
2-27-31 |
31 |
60018743 |
1 |
Filter, diesel fuel |
2-27-32 |
32 |
A210204000355 |
2 |
Screw M10×40GB70.1 10.9 |
2-27-33 |
33 |
Modification or other |
4 |
Washer |
2-27-34 |
34 |
A210199000016 |
2 |
Bolt, articulated |
2-27-35 |
35 |
12786627 |
1 |
Oil-out tube of fuel tank |
2-27-36 |
36 |
A210204000198 |
6 |
Screw M16×35GB70.1 10.9 |
2-27-37 |
37 |
A210491000118 |
6 |
Washer 16GB1230 |
2-27-38 |
38 |
60006362 |
1 |
Washer, copper |
2-27-39 |
39 |
11604207 |
1 |
Connector, valve, oil drain |
2-27-40 |
40 |
60006360 |
1 |
Washer, copper |
