SANY SY335C SY335C9 SY335C9I2KH EXCAVATOR parts catalog 30

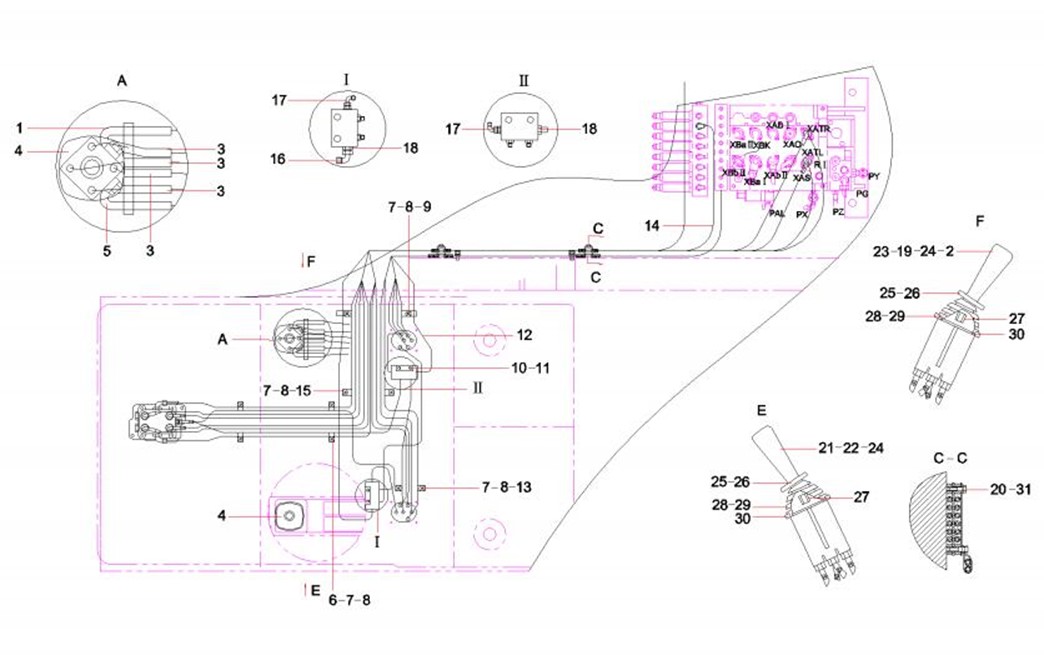

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-279-1 |
1 |
B230103000983 |
1 |
Hose |
2-279-2 |
2 |
A229900006438 |
1 |
Insertion piece |
2-279-3 |
3 |
B230103002569 |
4 |
Hose |
2-279-4 |
4 |
B220401001302 |
2 |
Valve, pilot, manual |
2-279-5 |
5 |
B230103005981 |
1 |
Hose, rubber |
2-279-6 |
6 |
A820101117104 |
2 |
Clamp, pipe |
2-279-7 |
7 |
A210111000342 |
10 |
Bolt M8×16GB5783 10.9 |
2-279-8 |
8 |
60060565 |
10 |
Washer |
2-279-9 |
9 |
11076393 |
1 |
Clamp, pipe |
2-279-10 |
10 |
A820199000360 |
2 |
Block, PT |
2-279-11 |
11 |
21005186 |
4 |
Bolt M10×40GB5783 10.9 |
2-279-12 |
12 |
B230103004385 |
1 |
Pipe, rubber |
2-279-13 |
13 |
A820101117116 |
1 |
Clamp, pipe |
2-279-14 |
14 |
B230103002553 |
1 |
Hose |
2-279-15 |
15 |
10379080 |
1 |
Clamp, pipe |
2-279-16 |
16 |
B210780000024 |
1 |
Fitting, Elbow |
2-279-17 |
17 |
B210780000418 |
2 |
Connector, pipe |
2-279-18 |
18 |
A820205000894 |
2 |
Connector |
2-279-19 |
19 |
B229900001614 |
1 |
Joystick, right |
2-279-20 |
20 |
Modification or other |
2 |
Screw M12×75(GB70.1) |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-281-21 |
21 |
B229900001613 |
1 |
Joystick, left |
2-281-22 |
22 |
60116344 |
1 |
Insertion piece |
2-281-23 |
23 |
A241200000875 |
1 |
Switch |
2-281-24 |
24 |
A210264000022 |
2 |
Screw, self-tapping |
2-281-25 |
25 |
11050165 |
2 |
Handle, grip |
2-281-26 |
26 |
A210308000006 |
2 |
Nut M12×1.25GB6171 |
2-281-27 |
27 |
A210307000025 |
2 |
Nut |
2-281-28 |
28 |
A229900006446 |
2 |
Hood |
2-281-29 |
29 |
A229900001028 |
2 |
Hood |
2-281-30 |
30 |
A229900001027 |
2 |
Plate |
2-281-31 |
31 |
24000639 |
2 |
Washer |

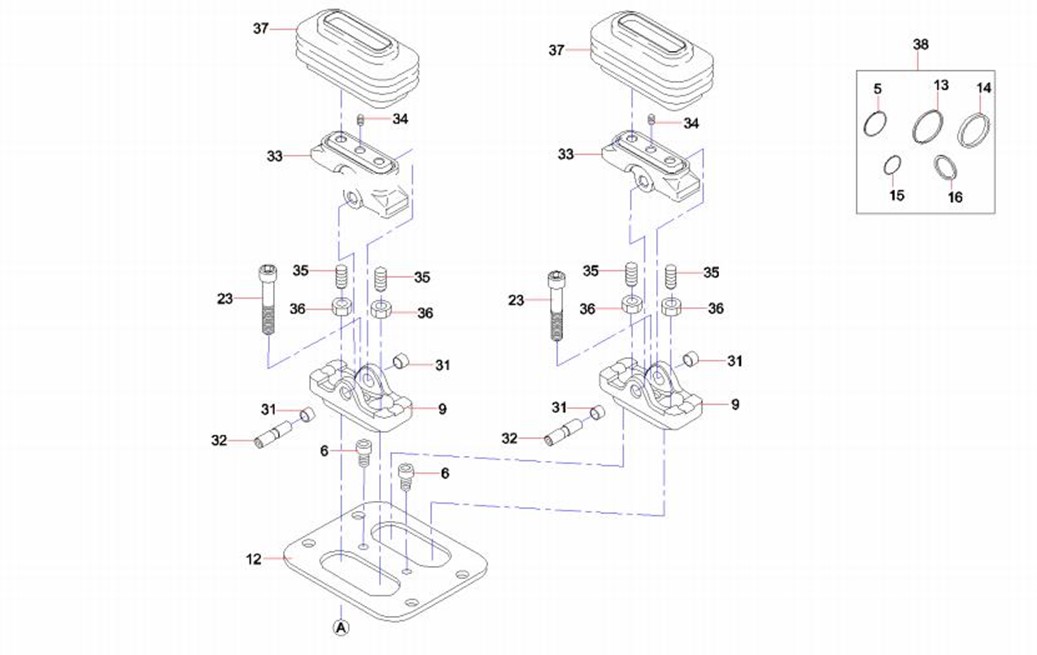

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-283-6 |
6 |
60237073 |
2 |
screw |
2-283-9 |
9 |
60237074 |
2 |
cover |
2-283-12 |
12 |
60237075 |
1 |
plate |
2-283-23 |
23 |
60237078 |
2 |
screw |
2-283-31 |
31 |
60008690 |
4 |
Sleeve,shaft |
2-283-32 |
32 |
60008585 |
2 |
Camshaft |
2-283-33 |
33 |
60008591 |
2 |
Plate, cam |
2-283-34 |
34 |
60237082 |
2 |
set screw |
2-283-35 |
35 |
60008592 |
4 |
Screw, adjusting |
2-283-36 |
36 |
60038480 |
4 |
Nut |
2-283-37 |
37 |
60237083 |
2 |
protective sleeve |
2-283-38 |
38 |
60331164 |
1 |
Maintenance kit |

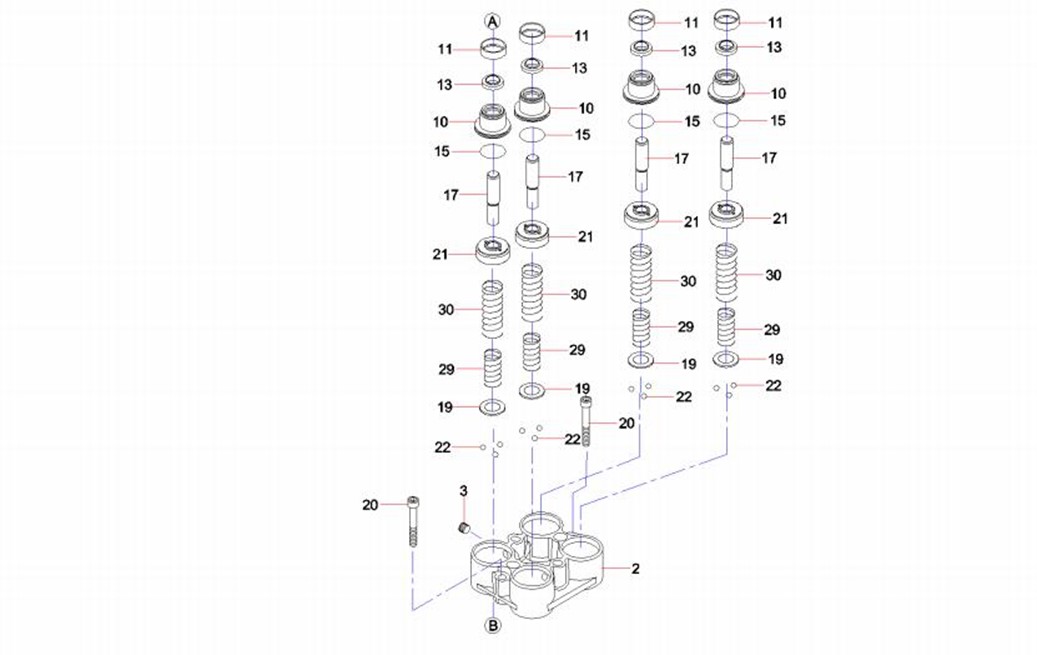

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-285-2 |
2 |
60237072 |
1 |
casing |
2-285-3 |
3 |
60008728 |
1 |
Setscrew |
2-285-10 |
10 |
60163768 |
4 |
PLUG |
2-285-11 |
11 |
60008754 |
4 |
Cover |
2-285-13 |
13 |
60163771 |
4 |
Ring, dust |
2-285-15 |
15 |
60038720 |
4 |
O-ring |
2-285-17 |
17 |
60273527 |
4 |
rod |
2-285-19 |
19 |
60008756 |
4 |
Seat, spring |
2-285-20 |
20 |
60038563 |
2 |
Bolt |
2-285-21 |
21 |
60008803 |
4 |
Piston |
2-285-22 |
22 |
60237077 |
12 |
roller |
2-285-29 |
29 |
60008766 |
4 |
Spring |
2-285-30 |
30 |
60008767 |
4 |
Spring |

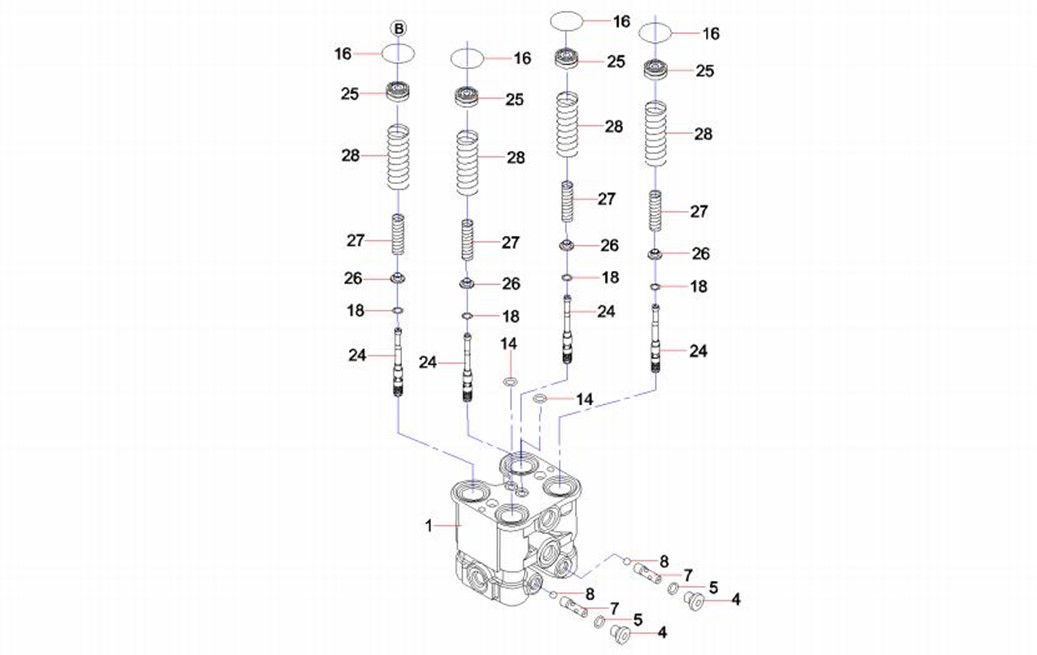

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-287-1 |
1 |
60273523 |
1 |
casing |
2-287-4 |
4 |
60273524 |
2 |
plug |
2-287-5 |
5 |
60221657 |
2 |
O-ring |
2-287-7 |
7 |
60273525 |
2 |
seat |
2-287-8 |
8 |
60273526 |
2 |
steel ball |
2-287-14 |
14 |
60038727 |
2 |
O-ring |
2-287-16 |
16 |
60038820 |
4 |
O-ring |
2-287-18 |
18 |
60008597 |
4 |
Washer |
2-287-24 |
24 |
60273528 |
4 |
spool |
2-287-25 |
25 |
60237080 |
4 |
spring seat |
2-287-26 |
26 |
60008589 |
4 |
Washer |
2-287-27 |
27 |
60008594 |
4 |
Spring |
2-287-28 |
28 |
60038221 |
4 |
Spring |
