SANY SY35C SY35C1 SY35C1Y3WU EXCAVATOR parts catalog 03
第1章
SY35C1履带式液压挖掘机 (SY35C1 Hydraulic Crawler Excavator)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

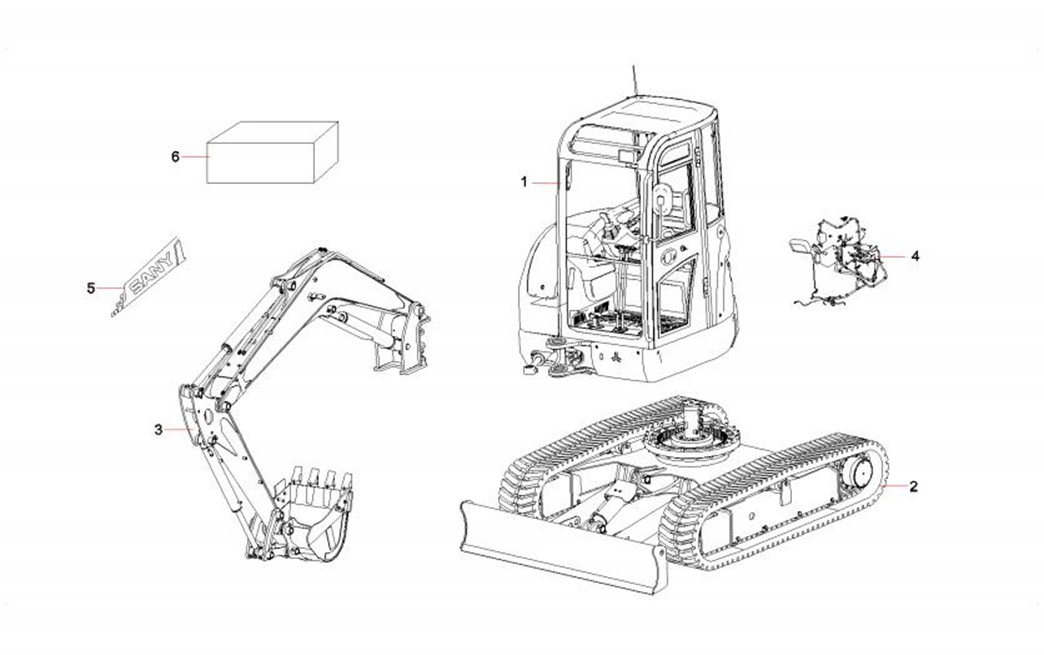

1-3-1 |
1 |
13097136 |
1 |
回转装置 |
Slewing device |
1-3-2 |
2 |
13094106 |
1 |
行走装置 |
Travel device |
1-3-3 |
3 |
13087539 |
1 |
工作装置 |
Working device |
1-3-4 |
4 |
13097105 |
1 |
挖掘机电气系统装配图 |
Electrical assembly drawing |
1-3-5 |
5 |
13219113 |
1 |
挖掘机涂装 |
Coating SY35C1-TZ |
1-3-6 |
6 |
13097377 |
1 |
随机附件 |
Attached accessories |
第2章
回转装置
(Slewing device)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

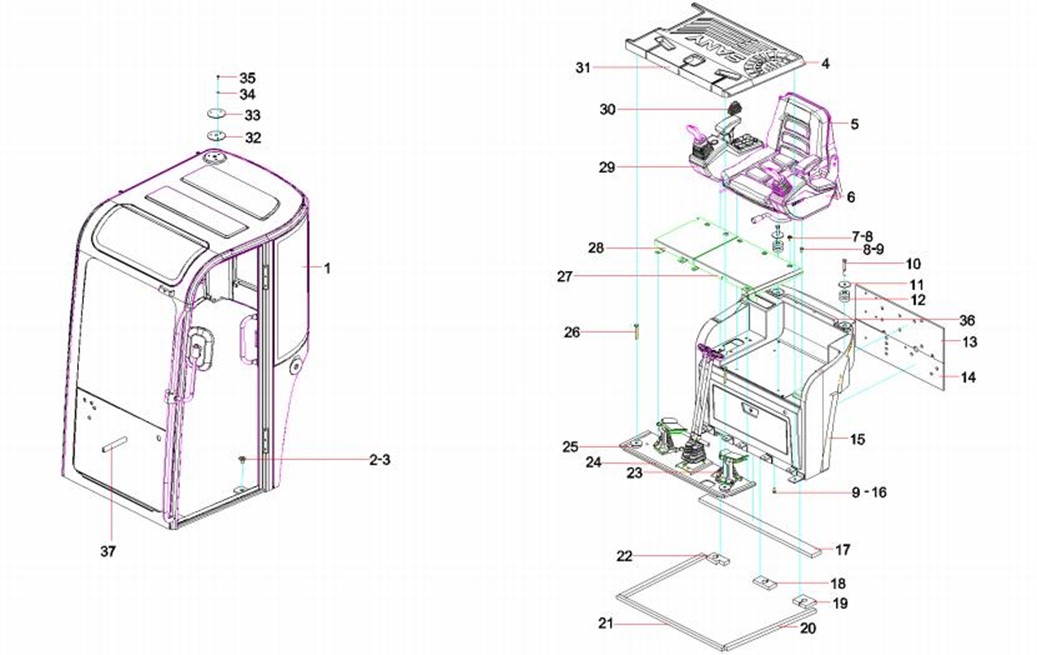

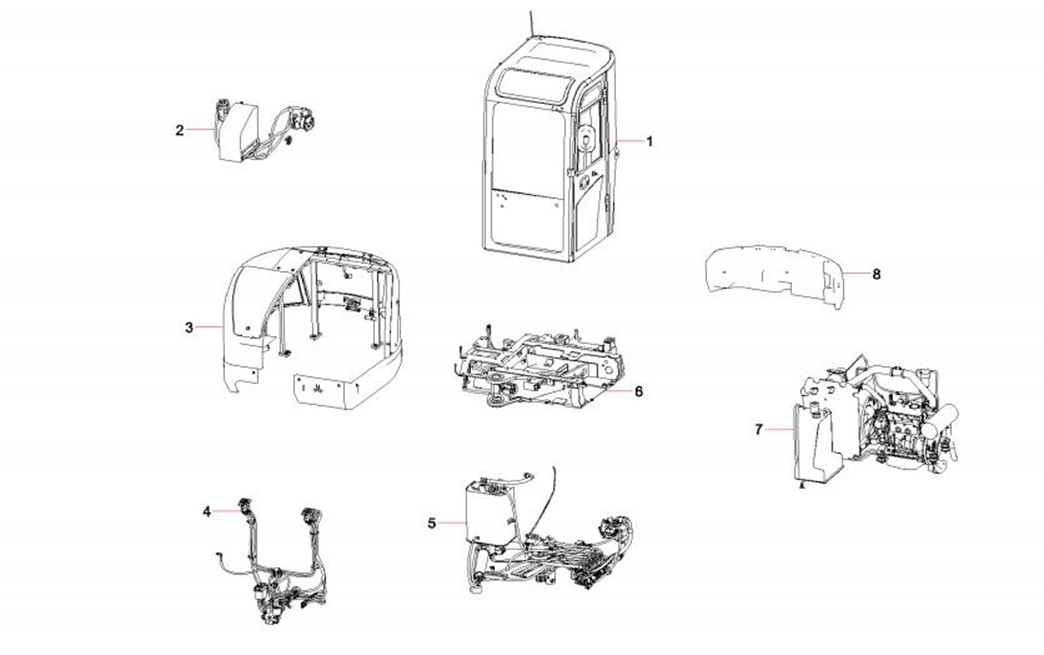

2-3-1 |
1 |
13363726 |
1 |
驾驶室总成 |
CAB SY35C2Y3WU.1.5 |
2-3-2 |
2 |
13134502 |
1 |
空调系统 |
Air condition |
2-3-3 |
3 |
13088594 |
1 |
覆盖件总装 |
General assembly of covering parts |
2-3-4 |
4 |
13090819 |
1 |
液压先导管路 |
Pilot pipeline |
2-3-5 |
5 |
13090844 |
1 |
液压主管路 |
Main hydraulic pipeline |
2-3-6 |
6 |
13090170 |
1 |
回转平台 |
Revolving frame |
2-3-7 |
7 |
13097070 |
1 |
动力系统 |
Power system |
2-3-8 |
8 |
13057242 |
1 |
配重总成 |
Counterweight assembly |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

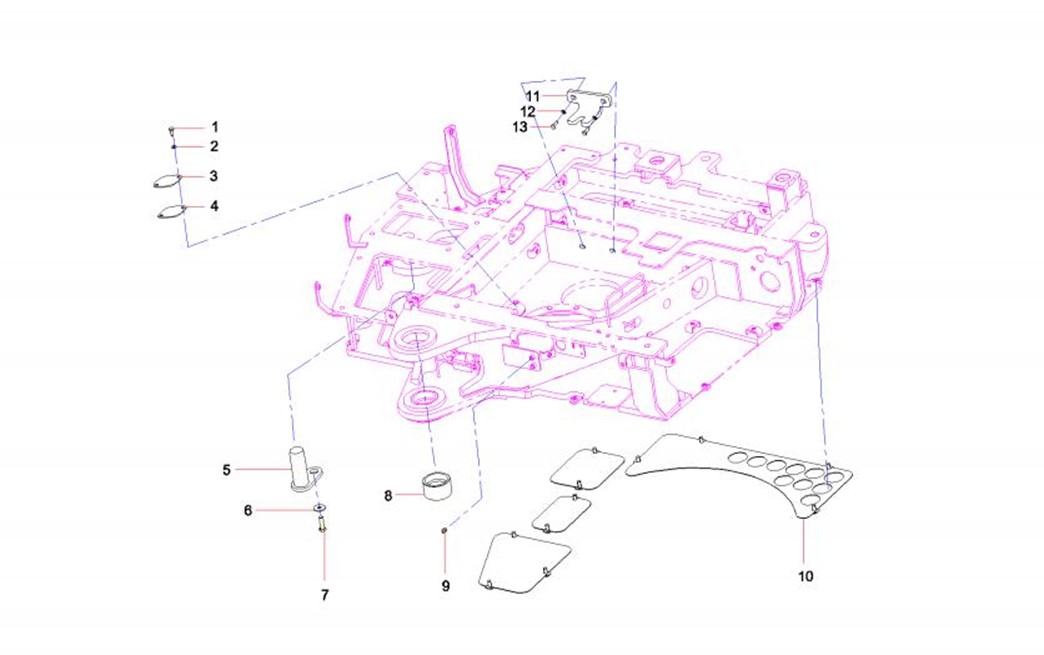

2-5-1 |
1 |
A210204000147 |
4 |
螺钉 |
Screw |
2-5-2 |
2 |
A210405000007 |
2 |
垫圈 |
Washer |
2-5-3 |
3 |
12996227 |
2 |
盖板 |
Cover plate |
2-5-4 |
4 |
13068305 |
2 |
垫片 |
Spacer |
2-5-5 |
5 |
13073470 |
1 |
联板销轴 |
Brace piece axial |
2-5-6 |
6 |
A210404000004 |
1 |
垫圈 |
Washer |
2-5-7 |
7 |
A210111000011 |
2 |
螺栓 |
Bolt |
2-5-8 |
8 |
13073618 |
2 |
轴套 |
Shaft Sleeve |
2-5-9 |
9 |
A210804000002 |
2 |
黄油嘴 |
Fitting, Grease |
2-5-10 |
10 |
13097119 |
1 |
封板总成 |
Sealing board assembly |
2-5-11 |
11 |
13080058 |
1 |
固定架 |
fixed frame SY35C1Y3WU.1.1-30 |
2-5-12 |
12 |
A210405000011 |
2 |
垫圈 |
Washer |
2-5-13 |
13 |
A210111000197 |
2 |
螺栓 |
Bolt M10×25GB5783 10.9 |
