SANY SY35C SY35C1 SY35C1Y3WU EXCAVATOR parts catalog 04
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

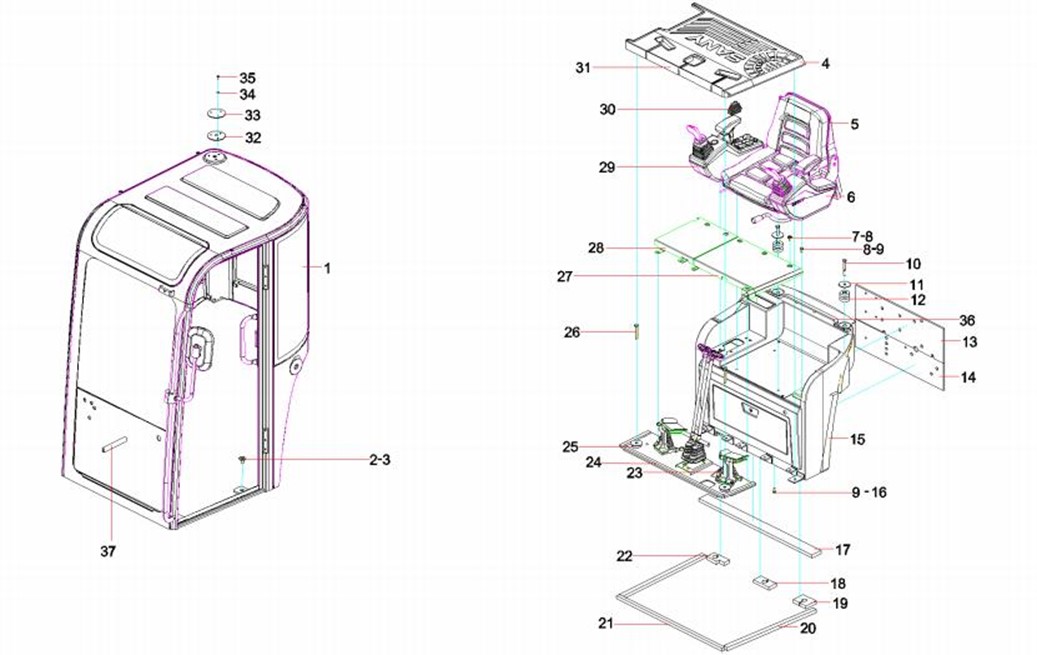

2-7-1 |
1 |
60232041 |
1 |
驾驶室 |
Cab |
2-7-2 |
2 |
A210111000202 |
2 |
螺栓 |
Bolt M12×30GB578310.9 |
2-7-3 |
3 |
60060548 |
2 |
垫圈12GB96.1 达克锈 |
Washer 12GB96.1 |
2-7-4 |
4 |
13140255 |
1 |
后橡胶垫 |
back rubber |
2-7-5 |
5 |
60232727 |
1 |
驾驶座椅 |
Static Adjustable Driver seat |
2-7-6 |
6 |
60223376 |
1 |
左扶手箱总成 |
Left armrest box assembly |
2-7-7 |
7 |
A210111000343 |
15 |
螺栓M8×20GB5783 10.9级 |
Bolt M8×20GB5783 10.9 |
2-7-8 |
8 |
60060565 |
8 |
垫圈8GB96.1 达克锈 |
Washer |
2-7-9 |
9 |
24000633 |
11 |
垫圈8GB97.1 达克锈 |
Washer |
2-7-10 |
10 |
A210110000323 |
2 |
螺栓M12×90GB5782 10.9级 |
Bolt M12×90GB5782 10.9 |
2-7-11 |
11 |
13004265 |
4 |
减震器下垫板 |
Damper lower backup plate |
2-7-12 |
12 |
60236399 |
2 |
减震器 |
Damper |
2-7-13 |
13 |
13236403 |
1 |
底座中部海绵 |
base middle sponge |
2-7-14 |
14 |
13236404 |
1 |
底座下部海绵 |
base lower sponge |
2-7-15 |
15 |
13363421 |
1 |
座椅底座总成 |
seat and control assem |
2-7-16 |
16 |
A210204000147 |
4 |
螺钉 |
Screw |
2-7-17 |
17 |
13117634 |
1 |
驾驶室后海绵 |
Cab rear sponge |
2-7-18 |
18 |
13590052 |
1 |
密封海绵 |
sealing sponge SY35C1Y3WU.1.5 |
2-7-19 |
19 |
13590053 |
1 |
密封海绵 |
sealing sponge SY35C1Y3WU.1.5 |
2-7-20 |
20 |
13117632 |
2 |
驾驶室侧海绵 |
Cab side sponge |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-9-21 |
21 |
13117631 |
1 |
驾驶室前海绵 |
Cab front sponge |
2-9-22 |
22 |
13590051 |
1 |
密封海绵 |
sealing sponge SY35C1Y3WU.1.5 |
2-9-23 |
23 |
13635938 |
2 |
脚踏护套 |
pedal protective sleeve |
2-9-24 |
24 |
13116718 |
1 |
驾驶室底板 |
Cab base plate component |
2-9-25 |
25 |
60236398 |
2 |
减震器 |
Damper |
2-9-26 |
26 |
A210111000127 |
2 |
螺栓 |
Bolt |
2-9-27 |
27 |
13116830 |
1 |
脚踏底板组件 |
Foot-operated base plate |
2-9-28 |
28 |
13116879 |
1 |
脚踏底板组件 |
Foot-operated base plate |
2-9-29 |
29 |
60282632 |
1 |
液控右扶手箱 |
right armrest boxes assembly |
2-9-30 |
30 |
13618983 |
1 |
推土铲护套 |
bulldozing shovel protective sleeve |
2-9-31 |
31 |
13664659 |
1 |
前橡胶垫 |
front rubber cushion |
2-9-32 |
32 |
13684419 |
1 |
防水胶垫 |
waterproof rubber |
2-9-33 |
33 |
13477462 |
1 |
驾驶棚顶盖板 |
cab top cover plate |
2-9-34 |
34 |
变更或见其他配置 |
3 |
垫圈6GB97.1 达克锈 |
Washer |
2-9-35 |
35 |
A210111000078 |
3 |
螺栓 |
Bolt |
2-9-36 |
36 |
13695315 |
1 |
防水海绵 |
waterproof sponge |
2-9-37 |
37 |
11133774 |
1 |
护套 |
Sheath |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

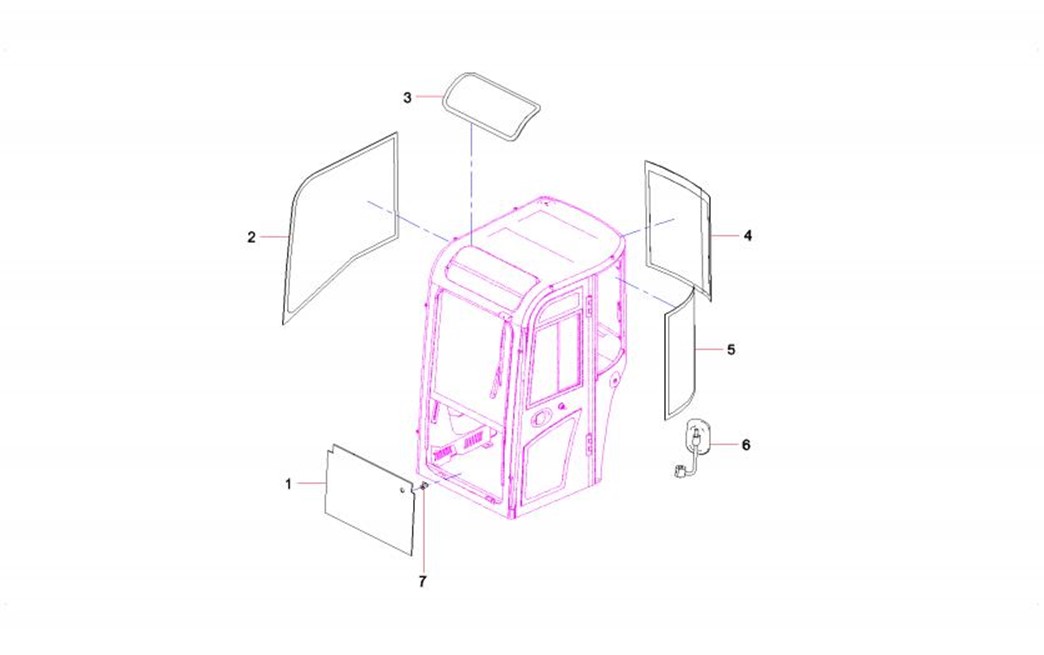

2-11-1 |
1 |
60248539 |
1 |
前下玻璃 |
front-lower glass |
2-11-2 |
2 |
60248540 |
1 |
右侧玻璃 |
right side glass |
2-11-3 |
3 |
60248543 |
1 |
顶玻璃 |
top glass |
2-11-4 |
4 |
60248542 |
1 |
后玻璃 |
back glass |
2-11-5 |
5 |
60248541 |
1 |
左后侧玻璃 |
left-back side glass |
2-11-6 |
6 |
60166748 |
1 |
后视镜总成 |
Bracket, rear view mirror |
2-11-7 |
7 |
60310752 |
2 |
下玻璃限位柱 |
limited pole of glass |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

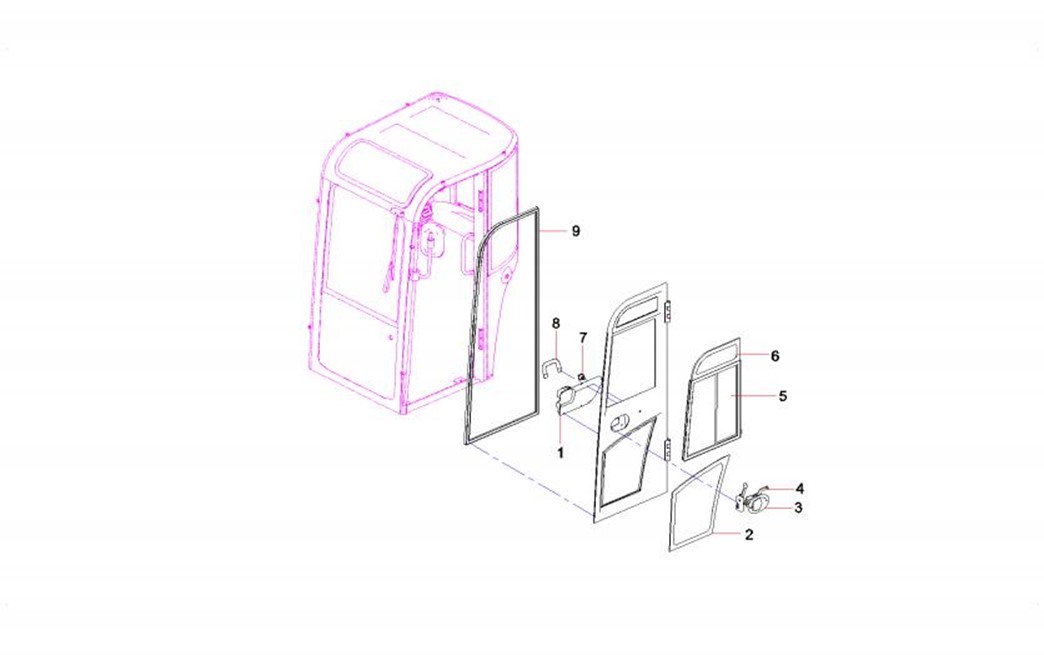

2-13-1 |
1 |
60248571 |
1 |
门锁装饰板 |
decoration plate of lock |
2-13-2 |
2 |
60248545 |
1 |
门下玻璃 |
bottom glass of door |
2-13-3 |
3 |
60248549 |
1 |
门锁外开拉手 |
lock handle from outside |
2-13-4 |
4 |
60248550 |
1 |
车门锁体 |
lock of door |
2-13-5 |
5 |
60248546 |
1 |
门上推拉窗 |
sliding window of door |
2-13-6 |
6 |
60248544 |
1 |
门上玻璃 |
top glass of door |
2-13-7 |
7 |
60248551 |
1 |
车门锁扣 |
lock catch of door |
2-13-8 |
8 |
60248575 |
1 |
门内把手 |
handle indoor |
2-13-9 |
9 |
60248535 |
1 |
门密封胶条 |
sealing rubber strip of door |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

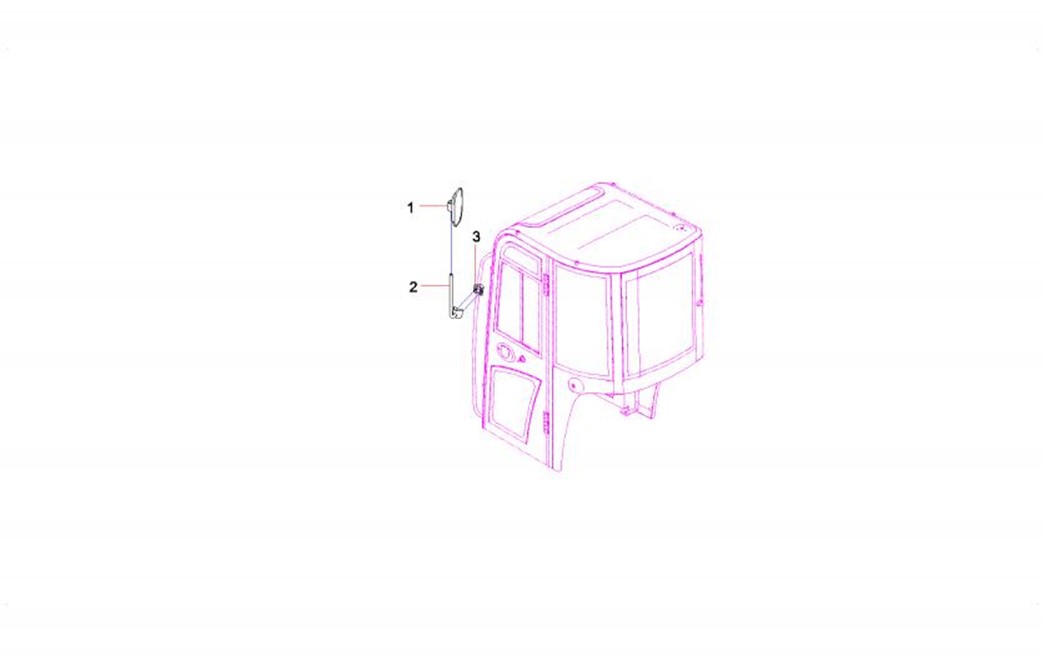

2-15-1 |
1 |
A229900001398 |
1 |
后视镜总成 |
Bracket, rear view mirror |
2-15-2 |
2 |
60166738 |
1 |
后视镜支架 |
Bracket, rear view mirror |
2-15-3 |
3 |
60166737 |
1 |
后视镜支架 |
Bracket, rear view mirror |
