SANY SY35C SY35C1 SY35C1Y3WU EXCAVATOR parts catalog 07

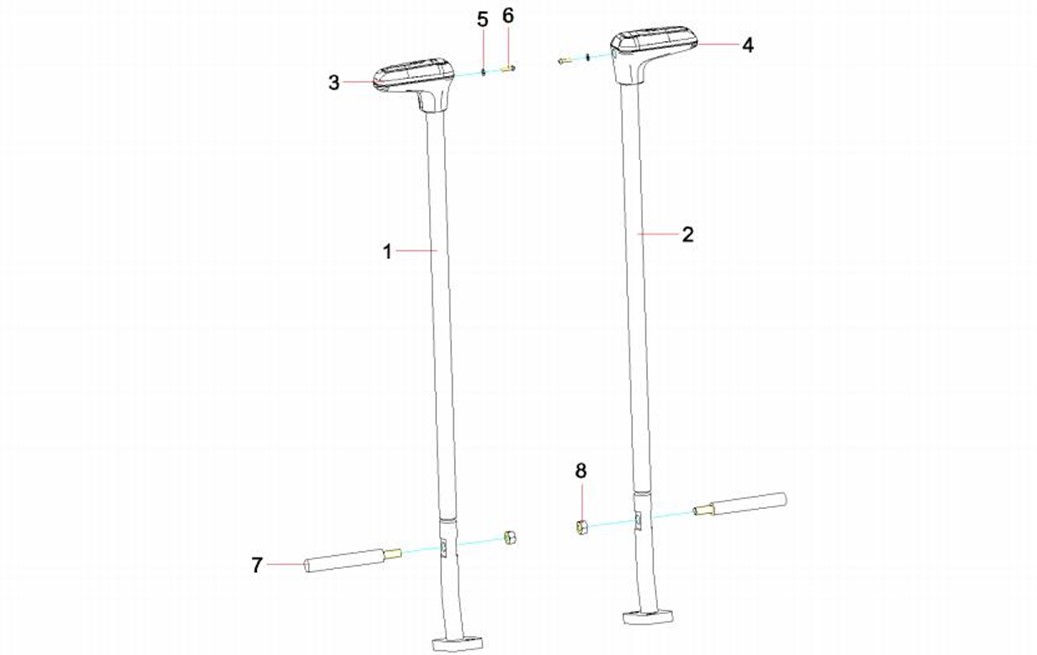

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-37-1 |
1 |
60259927 |
1 |
手托 |
hand rail |
2-37-2 |
2 |
60259923 |
1 |
上盖限位件 |
hand rail limit |
2-37-3 |
3 |
60259919 |
1 |
左扶手箱上盖 |
left armrest box upper cover |
2-37-4 |
4 |
60259920 |
1 |
上盖固定件 |
upper cover anchor |
2-37-5 |
5 |
60292211 |
1 |
左扶手箱骨架 |
left armrest box framework |
2-37-6 |
6 |
60259922 |
1 |
左扶手箱左壳 |
left armrest box left shell |
2-37-7 |
7 |
60259925 |
1 |
把手杆 |
handle lever |
2-37-8 |
8 |
60259924 |
1 |
把手手柄 |
handle |
2-37-9 |
9 |
60309855 |
1 |
斯泰秘鲁斯气弹簧 |
gas spring |
2-37-10 |
10 |
60259921 |
1 |
左扶手箱右壳 |
left armrest box right shell |
2-37-11 |
11 |
60250079 |
1 |
行程开关 |
journey switch |

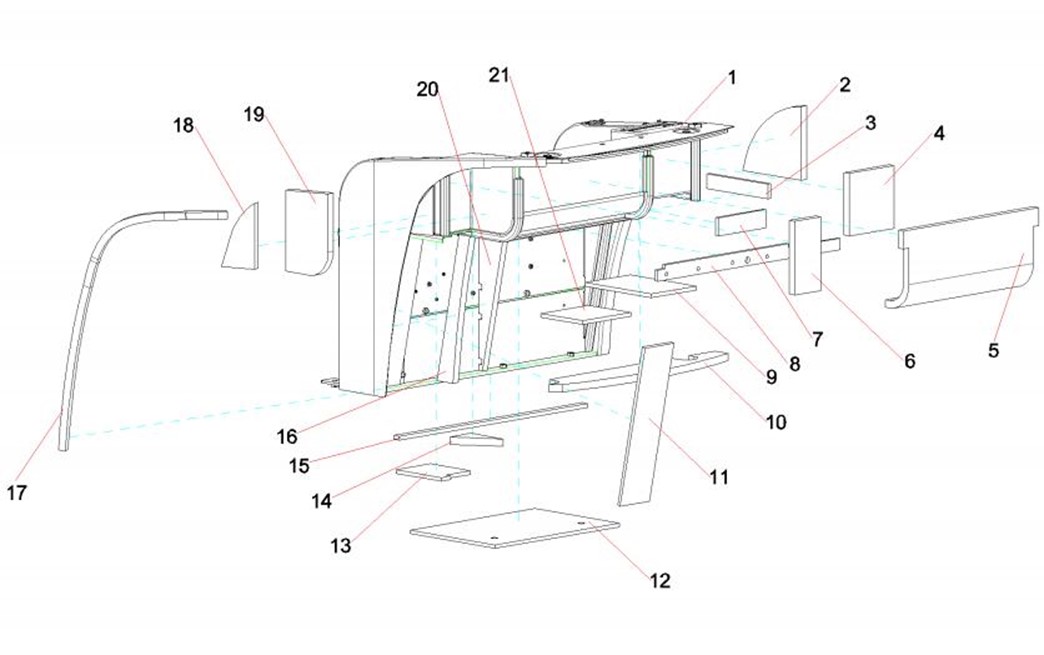

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-39-1 |
1 |
13363185 |
1 |
底座总成 |
base assembly |
2-39-2 |
2 |
13117593 |
1 |
右侧上海绵 |
Right upper sponge |
2-39-3 |
3 |
13325621 |
1 |
右上海绵 |
right upper sponge |
2-39-4 |
4 |
13117598 |
1 |
右后上海绵 |
Right rear upper sponge |
2-39-5 |
5 |
13117597 |
1 |
后部上海绵 |
upper rear sponge |
2-39-6 |
6 |
13117602 |
1 |
左扶手箱后海绵 |
Left armrest box rear sponge |
2-39-7 |
7 |
13325620 |
1 |
右上海绵 |
right upper sponge |
2-39-8 |
8 |
13236402 |
1 |
底座右侧海绵 |
base right sponge |
2-39-9 |
9 |
13117594 |
1 |
右侧下海绵 |
Right lower sponge |
2-39-10 |
10 |
13117644 |
1 |
底座后下海绵 |
Base lower rear sponge |
2-39-11 |
11 |
13236406 |
1 |
底座左侧海绵 |
base left sponge |
2-39-12 |
12 |
13265485 |
1 |
底座隔热海绵 |
base right sponge |
2-39-13 |
13 |
13117591 |
1 |
左下海绵 |
Left lower sponge |
2-39-14 |
14 |
13117633 |
1 |
底座后上海绵 |
Base upper rear sponge |
2-39-15 |
15 |
13117590 |
1 |
右前海绵 |
Right front sponge |
2-39-16 |
16 |
13117625 |
1 |
左侧后海绵 |
Left rear sponge |
2-39-17 |
17 |
13236436 |
1 |
底座左侧密封海绵 |
base left sealing sponge |
2-39-18 |
18 |
13117596 |
1 |
左前海绵 |
Left front sponge |
2-39-19 |
19 |
13117603 |
1 |
左上后海绵 |
Left rear upper sponge |
2-39-20 |
20 |
13236405 |
1 |
底座左侧海绵 |
base left sponge |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-41-21 |
21 |
13653772 |
1 |
右上海绵 |
right upper sponge |

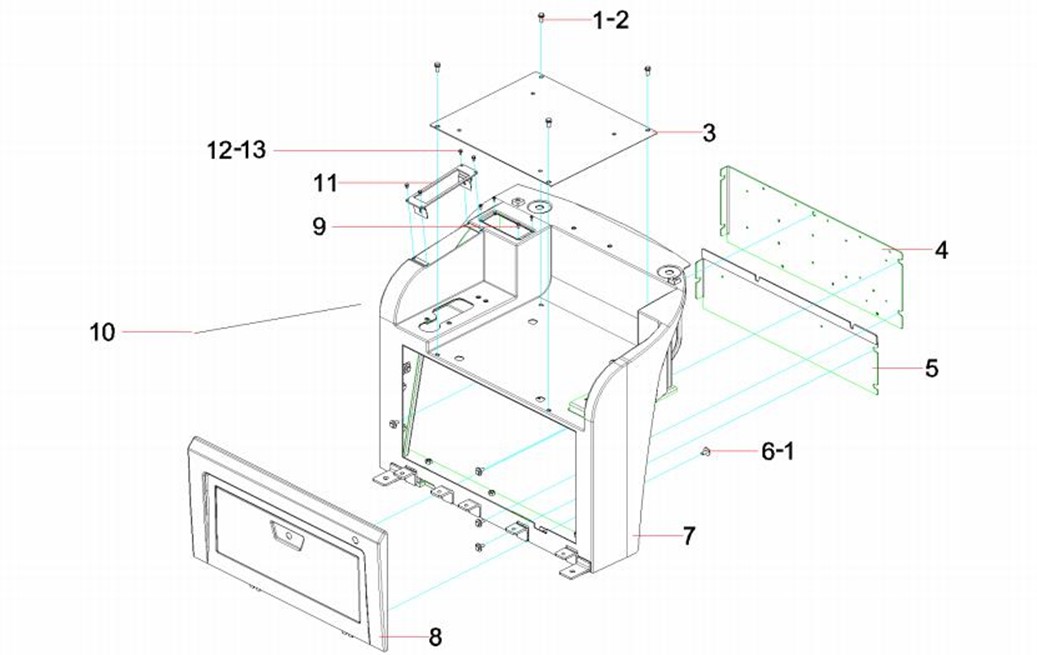

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-43-1 |
1 |
A210111000343 |
18 |
螺栓M8×20GB5783 10.9级 |
Bolt M8×20GB5783 10.9 |
2-43-2 |
2 |
24000633 |
4 |
垫圈8GB97.1 达克锈 |
Washer |
2-43-3 |
3 |
13116446 |
1 |
座椅安装板 |
seat installation plate |
2-43-4 |
4 |
13363141 |
1 |
中封板 |
middle sealing board |
2-43-5 |
5 |
13363061 |
1 |
下封板 |
lower sealing board |
2-43-6 |
6 |
60060565 |
14 |
垫圈8GB96.1 达克锈 |
Washer |
2-43-7 |
7 |
13116469 |
1 |
座椅底座 |
Seat base |
2-43-8 |
8 |
13116919 |
1 |
座椅前盖板组件 |
Seat front cover plate assembly |
2-43-9 |
9 |
A210210000030 |
4 |
螺钉 |
Screw M4×12GB818 |
2-43-10 |
10 |
13767682 |
1 |
防护胶条 |
guard rubber strip |
2-43-11 |
11 |
13116452 |
1 |
收音机安装板 |
Radio installation plate |
2-43-12 |
12 |
21005325 |
4 |
螺栓 |
Bolt |
2-43-13 |
13 |
24000630 |
4 |
垫圈 达克锈 |
Washer |

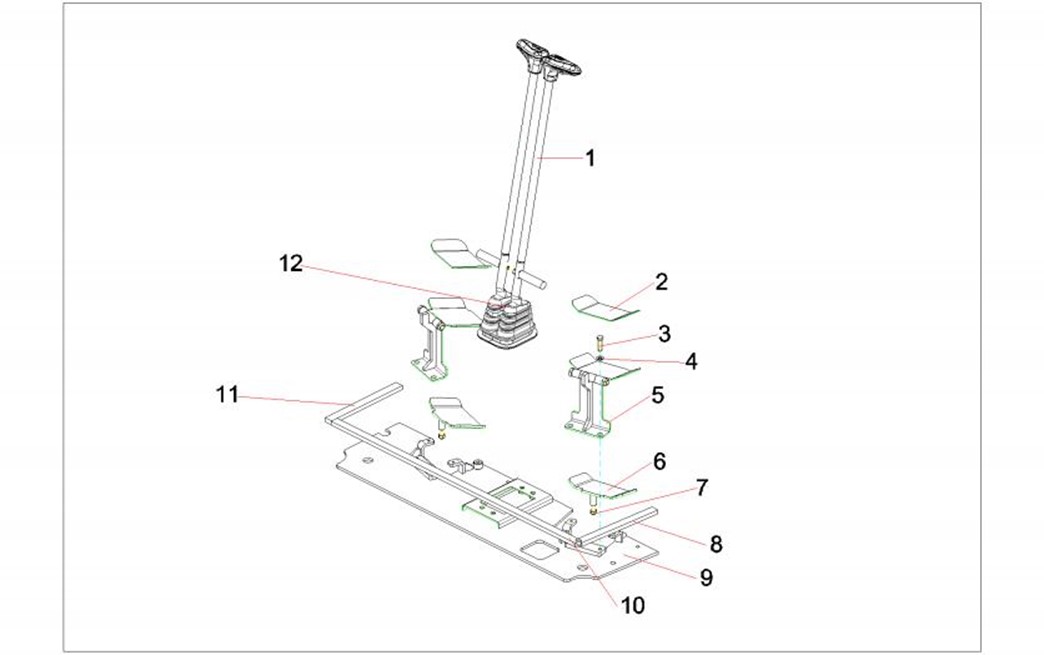

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-45-1 |
1 |
12985863 |
1 |
行走操纵机构 |
Running control mechanism |
2-45-2 |
2 |
13297306 |
2 |
. 踏缓冲胶垫 |
pedal buffer rubber pad |
2-45-3 |
3 |
A210111000293 |
4 |
螺栓 |
Bolt |
2-45-4 |
4 |
24000633 |
4 |
垫圈8GB97.1 达克锈 |
Washer |
2-45-5 |
5 |
13457933 |
2 |
破碎脚踏组件 |
breaking Pedal assy |
2-45-6 |
6 |
13457956 |
2 |
阀踏板组件 |
pedal component |
2-45-7 |
7 |
A210307000012 |
2 |
螺母 |
Nut |
2-45-8 |
8 |
13117641 |
1 |
底板左海绵 |
Base plate left sponge |
2-45-9 |
9 |
13492575 |
1 |
前底板组件 |
front base plate component |
2-45-10 |
10 |
13117643 |
1 |
底板前海绵 |
Base plate front sponge |
2-45-11 |
11 |
13117642 |
1 |
底板右前海绵 |
Base plate right front sponge |
2-45-12 |
12 |
13116120 |
1 |
橡胶护套组件 |
Rubber protective sleeve |
