SANY SY35C SY35C1 SY35C1Y3WU EXCAVATOR parts catalog 08
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-47-1 |
1 |
12985867 |
1 |
操纵杆 |
Control lever |
2-47-2 |
2 |
12985868 |
1 |
右操纵杆 |
Right control lever |
2-47-3 |
3 |
12688927 |
1 |
左手柄 |
Handle, left |
2-47-4 |
4 |
12691132 |
1 |
右手柄 |
Handle, right |
2-47-5 |
5 |
60060562 |
2 |
垫圈4GB97.1 达克锈 |
Washer |
2-47-6 |
6 |
A210210000030 |
2 |
螺钉 |
Screw M4×12GB818 |
2-47-7 |
7 |
12985862 |
2 |
脚踏杆 |
foot-operated rod |
2-47-8 |
8 |
A210307000012 |
2 |
螺母 |
Nut |

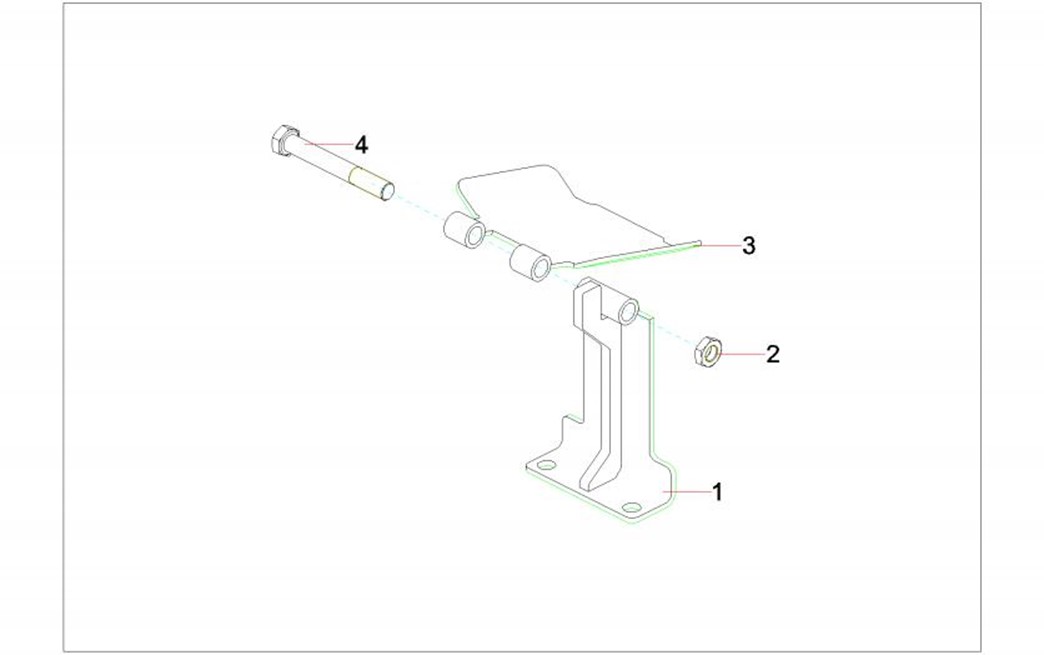

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-49-1 |
1 |
13456077 |
1 |
支架 |
support plate |
2-49-2 |
2 |
A210309000016 |
1 |
螺母 |
Nut M12GB6172.1 |
2-49-3 |
3 |
13456073 |
1 |
脚踏转板 |
Pedal rotary plate |
2-49-4 |
4 |
A210110000323 |
1 |
螺栓M12×90GB5782 10.9级 |
Bolt M12×90GB5782 10.9 |

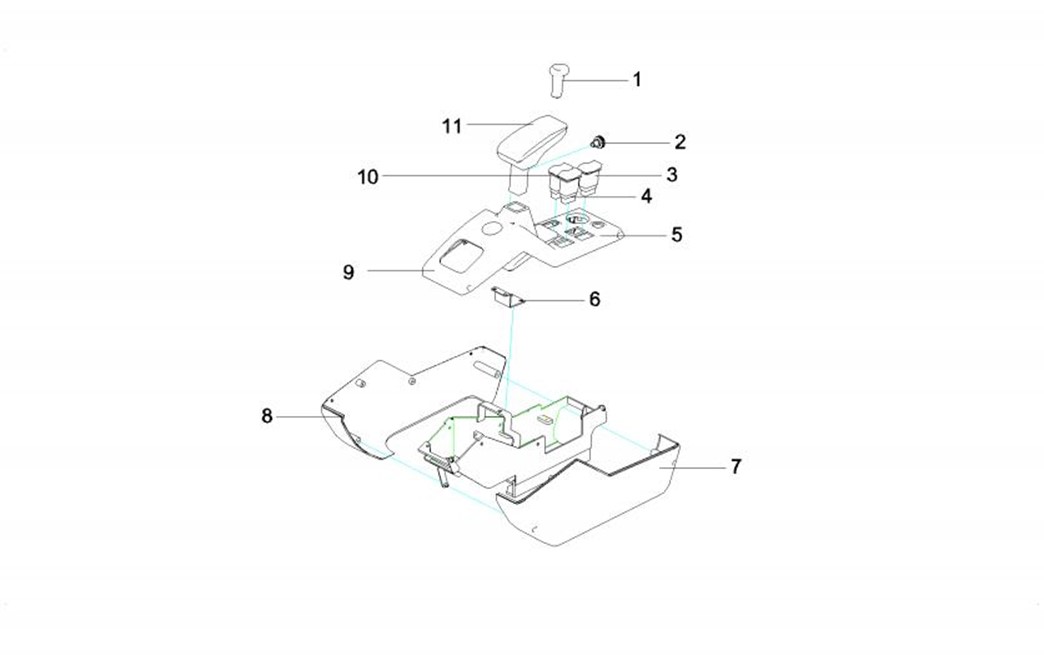

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-51-1 |
1 |
60259932 |
1 |
推土铲杆 |
bulldozing shovel bar |
2-51-2 |
2 |
60259923 |
1 |
上盖限位件 |
hand rail limit |
2-51-3 |
3 |
60306446 |
1 |
喷水开关 |
rocker switch |
2-51-4 |
4 |
60306447 |
1 |
雨刮开关 |
rocker switch |
2-51-5 |
5 |
60259936 |
1 |
右扶手箱上盖 |
right armrest box upper cover |
2-51-6 |
6 |
60259920 |
1 |
上盖固定件 |
upper cover anchor |
2-51-7 |
7 |
60259930 |
1 |
右扶手箱左壳 |
right armrest box left shell |
2-51-8 |
8 |
60259937 |
1 |
右扶手箱右壳 |
right armrest box right shell |
2-51-9 |
9 |
60259936 |
1 |
右扶手箱上盖 |
right armrest box upper cover |
2-51-10 |
10 |
60306443 |
1 |
工作灯开关 |
rocker switch |
2-51-11 |
11 |
60259927 |
1 |
手托 |
hand rail |

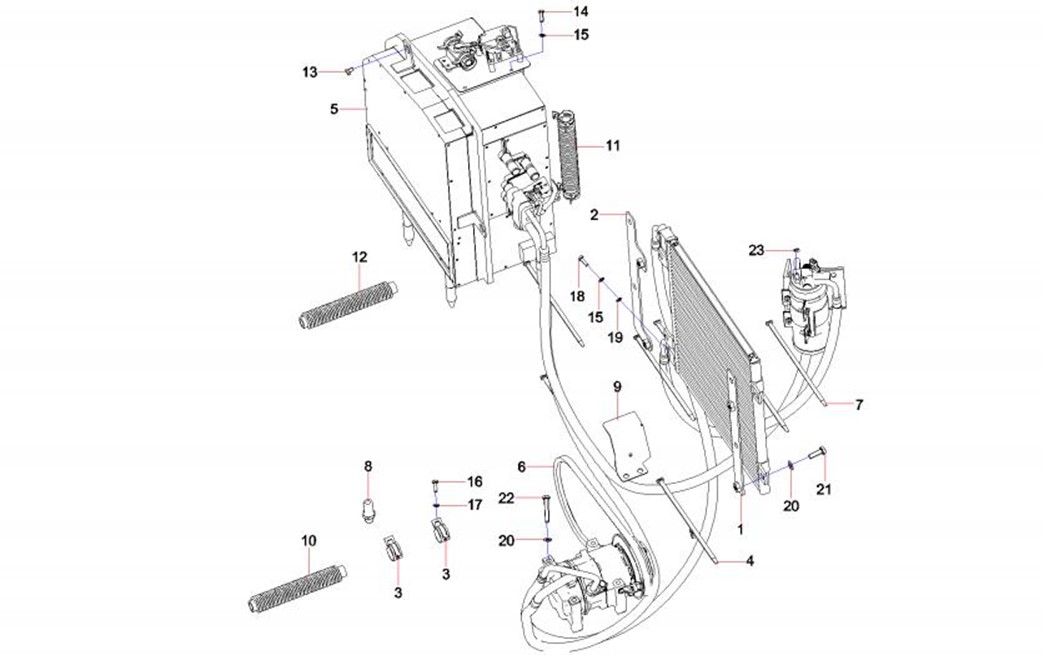

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-53-1 |
1 |
13208679 |
1 |
冷凝器左支架 |
left support of |
2-53-2 |
2 |
13208681 |
1 |
冷凝器右支架 |
right support of |
2-53-3 |
3 |
60166393 |
6 |
单联管夹 |
Clamp, pipe |
2-53-4 |
4 |
60197034 |
5 |
带扣扎带 |
Cluster fixed lace |
2-53-5 |
5 |
60234442 |
1 |
空调总成 |
Air condition |
2-53-6 |
6 |
A230106000304 |
1 |
V带 |
V-belt |
2-53-7 |
7 |
A239900000065 |
8 |
尼龙扎带 |
Strap, nylon |
2-53-8 |
8 |
10453599 |
1 |
管接头 |
Connector |
2-53-9 |
9 |
13418200 |
1 |
压缩机护板 |
compressor protective |
2-53-10 |
10 |
13473028 |
1 |
空调水管 |
Pipe SY35C2Y4WU.1.8-5 |
2-53-11 |
11 |
11084197 |
1 |
电装空调热水管 |
Pipe, hot pipe, air conditioner |
2-53-12 |
12 |
13528968 |
1 |
空调水管 |
Pipe SY35C2Y4WU.1.8-6 |
2-53-13 |
13 |
A210111000293 |
3 |
螺栓 |
Bolt |
2-53-14 |
14 |
A210111000079 |
4 |
螺栓 |
Bolt |
2-53-15 |
15 |
24000632 |
10 |
垫圈6GB97.1 达克锈 |
Washer |
2-53-16 |
16 |
A210111000195 |
2 |
螺栓 |
Bolt |
2-53-17 |
17 |
24000637 |
2 |
垫圈10GB97.1 达克锈 |
Washer |
2-53-18 |
18 |
A210111000082 |
2 |
螺栓 |
Bolt |
2-53-19 |
19 |
60060564 |
4 |
垫圈6GB93 达克锈 |
Washer |
2-53-20 |
20 |
24000633 |
16 |
垫圈8GB97.1 达克锈 |
Washer |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-55-21 |
21 |
A210111000343 |
12 |
螺栓M8×20GB5783 10.9级 |
Bolt M8×20GB5783 10.9 |
2-55-22 |
22 |
A210110000253 |
4 |
螺栓 |
Bolt M8×100GB5782 |
2-55-23 |
23 |
A210307000016 |
2 |
螺母 |
Nut |
