SANY SY35C SY35C1 SY35C1Y3WU EXCAVATOR parts catalog 09
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-57-1 |
1 |
60242097 |
1 |
蒸发器总成 |
EVAP-HTR UNI |
2-57-2 |
2 |
60242100 |
1 |
控制面板总成 |
CONTROL UNIT |
2-57-3 |
3 |
60242101 |
1 |
压缩机总成 |
COMPRESSOR ASSY |
2-57-4 |
4 |
60242102 |
1 |
冷凝器总成 |
CONDENSER ASSY |
2-57-5 |
5 |
60242103 |
1 |
干燥瓶组件 |
RECEIVER DRIER ASSY |
2-57-6 |
6 |
60242104 |
1 |
排气软管总成 |
HOSE ASSY-DISCHARGE |
2-57-7 |
7 |
60242105 |
1 |
吸气软管总成 |
HOSE ASSY-SUCTION |
2-57-8 |
8 |
60242106 |
1 |
冷凝器出口管总成 |
HOSE ASSY-LIQUID |
2-57-9 |
9 |
60242107 |
1 |
干燥瓶出口管总成 |
HOSE ASSY-LIQUID |
2-57-10 |
10 |
60242108 |
1 |
空调线束 |
WIRE HARNESS ASSY-EXT |
2-57-11 |
11 |
60242109 |
1 |
空调线束 |
WIRE HARNESS ASSY-EXT |
2-57-12 |
12 |
60030552 |
1 |
张紧轮总成 |
Pulley AS, tension |
2-57-13 |
13 |
60242099 |
1 |
自动暖水阀 |
AUTO-VALVE-HTR |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

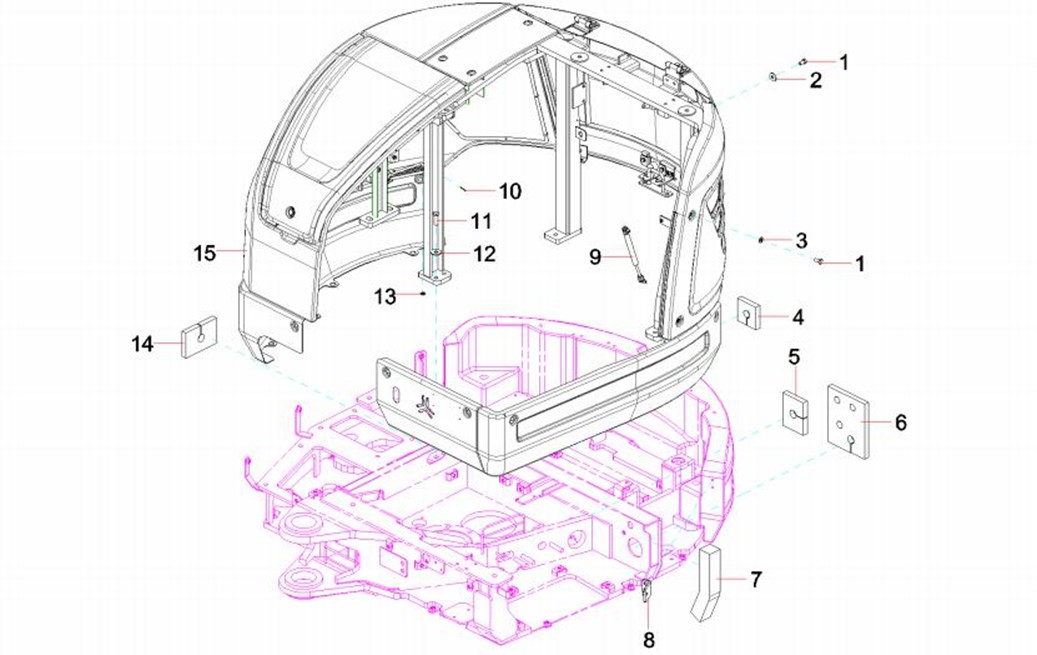

2-59-1 |
1 |
变更或见其他配置 |
42 |
垫圈10GB97.1 达克锈 |
Washer |
2-59-2 |
2 |
60060546 |
21 |
垫圈10GB96.1 达克锈 |
Washer 10GB96.1 |
2-59-3 |
3 |
变更或见其他配置 |
21 |
螺栓 M10×20GB5783 10.9级 |
Bolt M10×20GB5783 10.9 |
2-59-4 |
4 |
13588214 |
1 |
密封海绵 |
sealing sponge SY35U.1.6-16 |
2-59-5 |
5 |
13453758 |
1 |
密封海绵 |
sealing sponge SY35U.1.6-7 |
2-59-6 |
6 |
13328005 |
1 |
密封海绵 |
sealing sponge SY35U.1.6-2 |
2-59-7 |
7 |
13328006 |
1 |
密封海绵 |
sealing sponge SY35U.1.6-6 |
2-59-8 |
8 |
13078809 |
1 |
支架 |
Supporting frame |
2-59-9 |
9 |
60078540 |
1 |
后机罩弹簧 |
Spring, air, rear hood |
2-59-10 |
10 |
A210491000007 |
2 |
销 |
Pin, Cotter |
2-59-11 |
11 |
A210111000204 |
10 |
螺栓 |
Bolt |
2-59-12 |
12 |
60060548 |
10 |
垫圈12GB96.1 达克锈 |
Washer 12GB96.1 |
2-59-13 |
13 |
变更或见其他配置 |
2 |
垫圈8GB97.1 达克锈 |
Washer |
2-59-14 |
14 |
13588201 |
1 |
密封海绵 |
sealing sponge SY35U.1.6-15 |
2-59-15 |
15 |
13177209 |
1 |
覆盖件 |
Covering parts |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

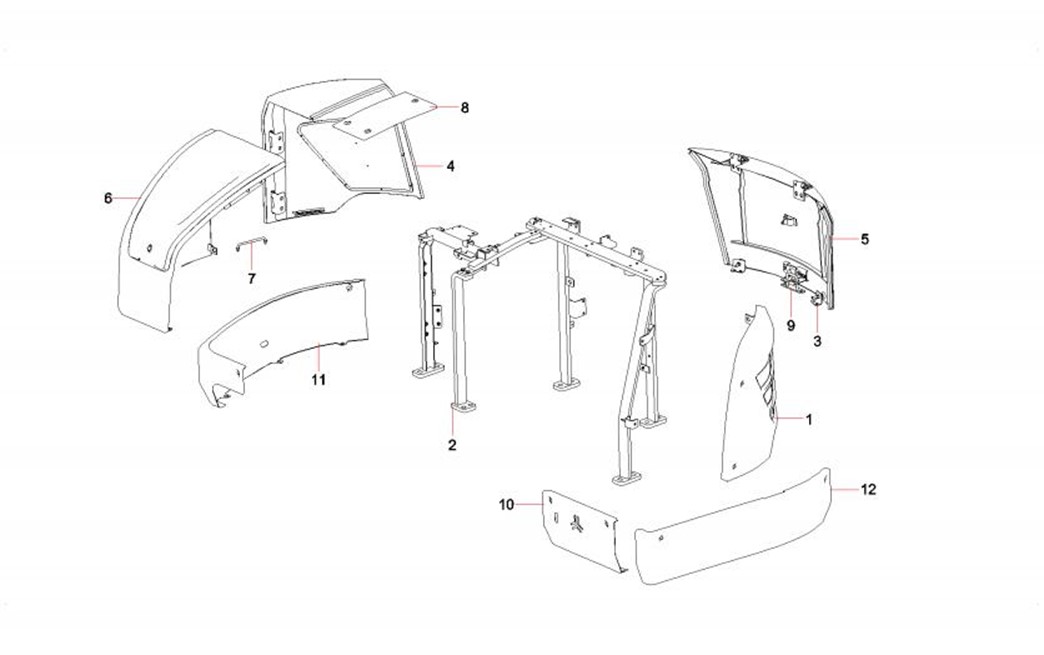

2-61-1 |
1 |
13088416 |
1 |
左门组件 |
General assembly of left door |
2-61-2 |
2 |
13088187 |
1 |
支架总成 |
Bracket AS |
2-61-3 |
3 |
13088595 |
2 |
限位板组件 |
Limit board assembly |
2-61-4 |
4 |
13088446 |
1 |
右门组件 |
General assembly of right door |
2-61-5 |
5 |
13088478 |
1 |
后机罩组件 |
General assembly of rear hood |
2-61-6 |
6 |
13088507 |
1 |
前机罩组件 |
General assembly of front engine |
2-61-7 |
7 |
13088544 |
1 |
限位风钩 |
Limit wind hook |
2-61-8 |
8 |
13088548 |
1 |
上盖板 |
Uppercover board assembly |
2-61-9 |
9 |
13088551 |
1 |
锁扣 |
Lock |
2-61-10 |
10 |
13088591 |
1 |
左前边梁包边 |
Left front side beam wrapping |
2-61-11 |
11 |
13088592 |
1 |
右边梁包边 |
Right side beam wrapping |
2-61-12 |
12 |
13088593 |
1 |
左边梁包边 |
Left side beam wrapping |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

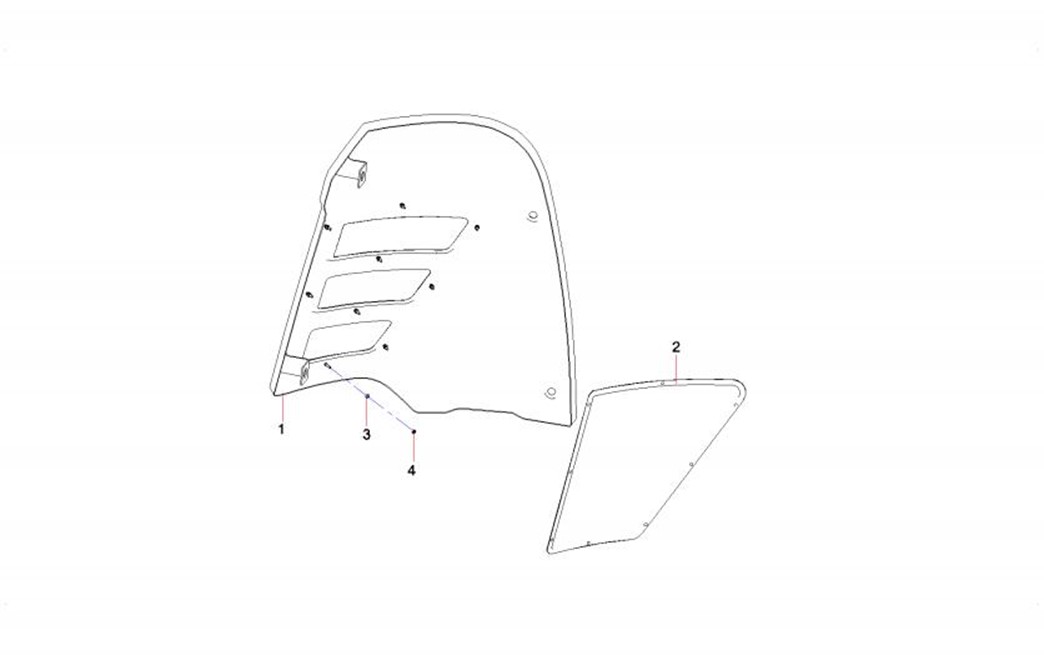

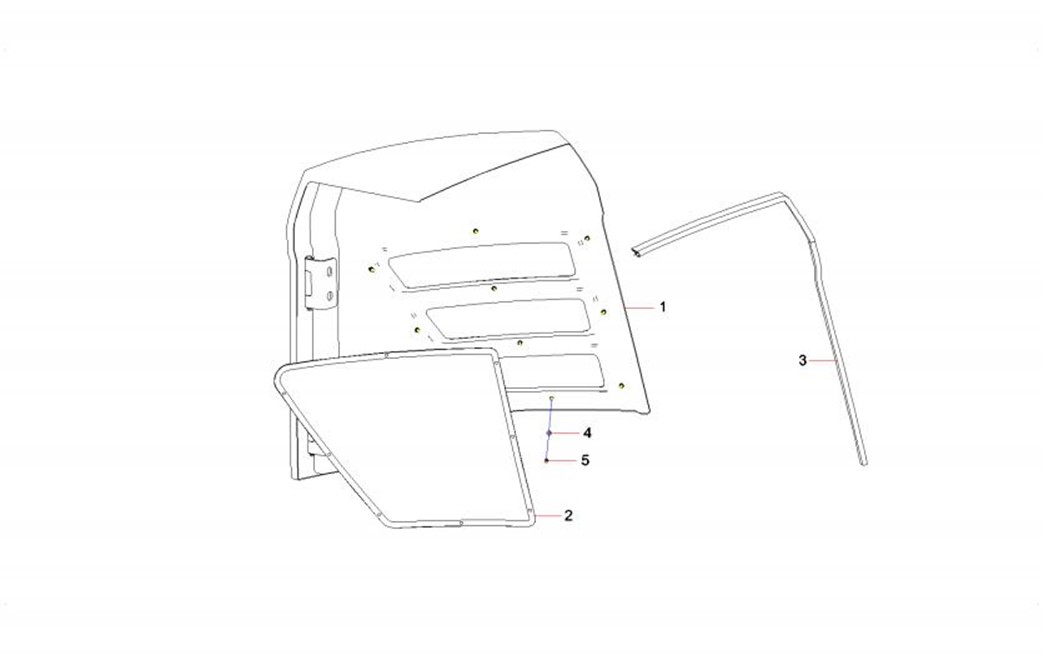

2-63-1 |
1 |
13088420 |
1 |
左门焊接件 |
left door weldmentSY35U.1.6.1.1 |
2-63-2 |
2 |
13088423 |
1 |
钢丝网组件 |
steel lathing assem.SY35U.1.6.1.2 |
2-63-3 |
3 |
A210405000004 |
10 |
垫圈 |
Washer |
2-63-4 |
4 |
A210307000014 |
10 |
螺母 |
Nut M4GB6170 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

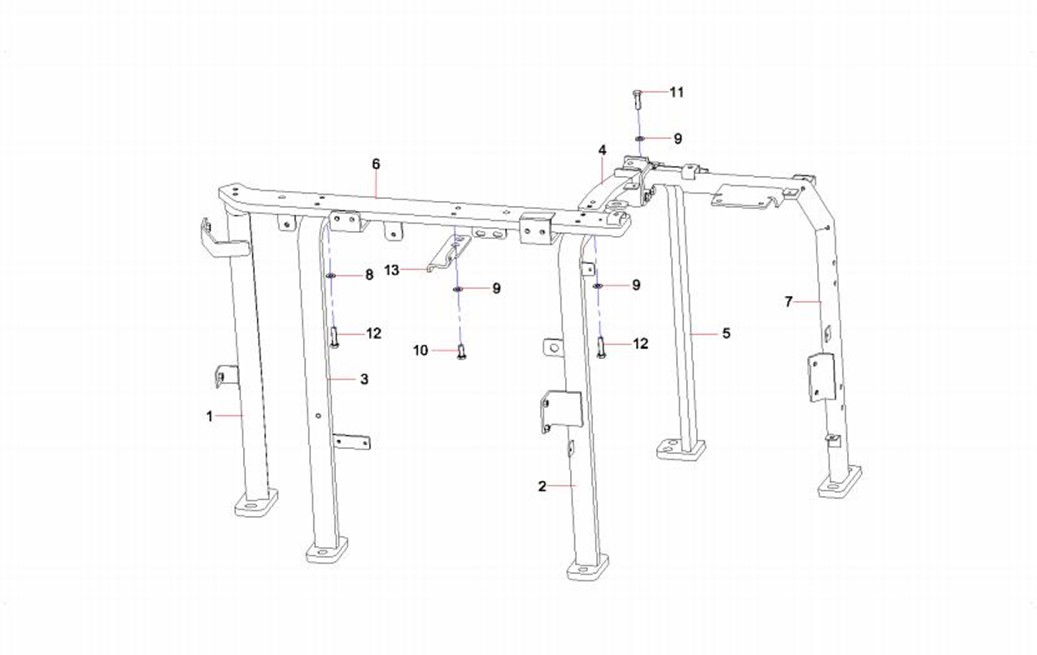

2-65-1 |
1 |
13088194 |
1 |
左立柱组件 |
Left-hand pillar component |
2-65-2 |
2 |
13088199 |
1 |
右后立柱组件 |
Right rear pillar component |
2-65-3 |
3 |
13088206 |
1 |
左后立柱组件 |
Left rear pillar component |
2-65-4 |
4 |
13088210 |
1 |
右上梁组件 |
Right up beam assembly |
2-65-5 |
5 |
13088213 |
1 |
右前立柱 |
Righr front pillar |
2-65-6 |
6 |
13088219 |
1 |
横梁组件 |
Bridging beam component |
2-65-7 |
7 |
13088229 |
1 |
右侧立柱组件 |
Right-hand pillar component |
2-65-8 |
8 |
60060546 |
4 |
垫圈10GB96.1 达克锈 |
Washer 10GB96.1 |
2-65-9 |
9 |
24000637 |
10 |
垫圈10GB97.1 达克锈 |
Washer |
2-65-10 |
10 |
A210111000197 |
4 |
螺栓 |
Bolt M10×25GB5783 10.9 |
2-65-11 |
11 |
A210111000026 |
2 |
螺栓 |
Bolt |
2-65-12 |
12 |
21005186 |
8 |
螺栓 |
Bolt M10×40GB5783 10.9 |
2-65-13 |
13 |
13149221 |
1 |
气弹簧支架 |
Gas spring bracket |
