SANY SY35C SY35C1 SY35C1Y3WU EXCAVATOR parts catalog 10
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-67-1 |
1 |
13088450 |
1 |
右门焊接件 |
right door weldment SY35U.1.6.2.1 |
2-67-2 |
2 |
13088457 |
1 |
钢丝网组件 |
steel lathing assem.SY35U.1.6.2.2 |
2-67-3 |
3 |
13088445 |
1 |
胶条 |
rubber stripSY35U.1.6.2-1 |
2-67-4 |
4 |
A210405000004 |
10 |
垫圈 |
Washer |
2-67-5 |
5 |
A210307000014 |
10 |
螺母 |
Nut M4GB6170 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

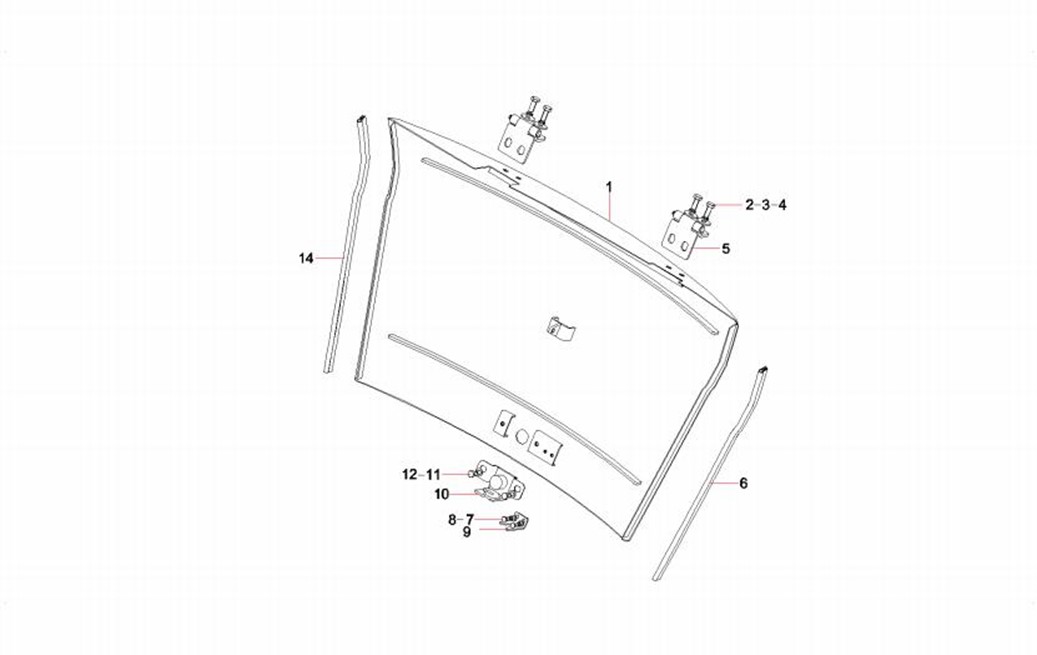

2-69-1 |
1 |
13088485 |
1 |
后机罩焊接件 |
Rear hood weldment |
2-69-2 |
2 |
A210111000197 |
4 |
螺栓 |
Bolt M10×25GB5783 10.9 |
2-69-3 |
3 |
24000512 |
4 |
垫圈10GB93 达克锈 |
Washer |
2-69-4 |
4 |
60060546 |
4 |
垫圈10GB96.1 达克锈 |
Washer 10GB96.1 |
2-69-5 |
5 |
13145932 |
2 |
后机罩铰链 |
Hinge of rear hood |
2-69-6 |
6 |
13088475 |
1 |
左胶条 |
Left rubber strip |
2-69-7 |
7 |
24000632 |
2 |
垫圈6GB97.1 达克锈 |
Washer |
2-69-8 |
8 |
A210111000079 |
2 |
螺栓 |
Bolt |
2-69-9 |
9 |
13088477 |
1 |
限位安装板 |
Limit mounting plate |
2-69-10 |
10 |
60225215 |
1 |
机罩锁 |
Bonnet Lock |
2-69-11 |
11 |
A210111000342 |
2 |
螺栓M8×16GB5783 10.9级 |
Bolt M8×16GB5783 10.9 |
2-69-12 |
12 |
24000633 |
2 |
垫圈8GB97.1 达克锈 |
Washer |
2-69-13 |
13 |
13088476 |
1 |
右胶条 |
Right rubber strip |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-71-1 |
1 |
13088519 |
1 |
前机罩 |
front engine hoodSY35U.1.6.4.1 |
2-71-2 |
2 |
13088524 |
1 |
前机罩盖 |
cover of front engine |
2-71-3 |
3 |
13088526 |
1 |
风钩 |
wind hookSY35U.1.6.4.3 |
2-71-4 |
4 |
A210491000007 |
2 |
销 |
Pin, Cotter |
2-71-5 |
5 |
24000633 |
6 |
垫圈8GB97.1 达克锈 |
Washer |
2-71-6 |
6 |
A222200000093 |
1 |
机罩锁 |
Lock, cab door |
2-71-7 |
7 |
A210111000343 |
4 |
螺栓M8×20GB5783 10.9级 |
Bolt M8×20GB5783 10.9 |
2-71-8 |
8 |
13088505 |
1 |
胶条 |
rubber stripSY35U.1.6.4-1 |
2-71-9 |
9 |
13088506 |
1 |
橡胶套 |
rubber sleeveSY35U.1.6.4-2 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

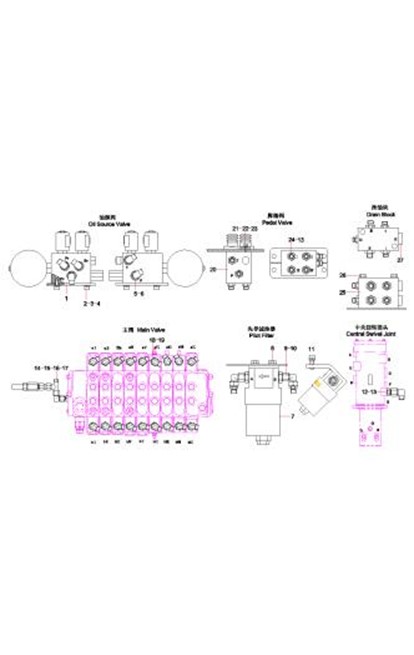

2-73-1 |
1 |
60046293 |
1 |
减压阀 |
Valve,pressure reducing |
2-73-2 |
2 |
A210204000147 |
2 |
螺钉 |
Screw |
2-73-3 |
3 |
24000511 |
8 |
垫圈8GB93 达克锈 |
Washer |
2-73-4 |
4 |
24000633 |
8 |
垫圈8GB97.1 达克锈 |
Washer |
2-73-5 |
5 |
B210780000176 |
10 |
管接头 |
Connector |
2-73-6 |
6 |
B210780000418 |
9 |
管接头 |
Connector |
2-73-7 |
7 |
B229900000063 |
1 |
液压油过滤器 |
Filter, oil |
2-73-8 |
8 |
A210111000343 |
2 |
螺栓M8×20GB5783 10.9级 |
Bolt M8×20GB5783 10.9 |
2-73-9 |
9 |
B210780000024 |
2 |
直角组合接头 |
Fitting, Elbow |
2-73-10 |
10 |
B210780000827 |
2 |
管接头 |
Connector |
2-73-11 |
11 |
13426234 |
1 |
过渡板 |
Transitional Plate |
2-73-12 |
12 |
A820205000844 |
2 |
接头 |
Connector |
2-73-13 |
13 |
B230101000047 |
8 |
O形圈 |
O-ring |
2-73-14 |
14 |
B210780000170 |
2 |
管接头 |
Connector |
2-73-15 |
15 |
B210780001045 |
1 |
管接头 |
Connector |
2-73-16 |
16 |
A820205001061 |
1 |
负流量传感器接头 |
Coupler, sensor, negative flow |
2-73-17 |
17 |
60114799 |
1 |
压力传感器 |
Sensor, pressure |
2-73-18 |
18 |
B210780000823 |
30 |
端直通接头 |
Stud straight connector |
2-73-19 |
19 |
23904681 |
13 |
管接头 |
Joint, pipe |
2-73-20 |
20 |
60129665 |
1 |
先导阀07952-0001H(脚踏) |
Valve, pilot, travel |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-75-21 |
21 |
A210204000196 |
4 |
螺钉 |
Screw |
2-75-22 |
22 |
24000512 |
4 |
垫圈10GB93 达克锈 |
Washer |
2-75-23 |
23 |
24000637 |
4 |
垫圈10GB97.1 达克锈 |
Washer |
2-75-24 |
24 |
21011540 |
6 |
管接头 |
Fitting, pipe |
2-75-25 |
25 |
12053111 |
1 |
PT块 |
Block, PT |
2-75-26 |
26 |
A210110000306 |
2 |
螺栓 |
Bolt M8×65GB5782 |
2-75-27 |
27 |
B210780000164 |
3 |
螺塞 |
Plug, Screw |
