SANY SY35C SY35C3Y4WU EXCAVATOR parts catalog 11

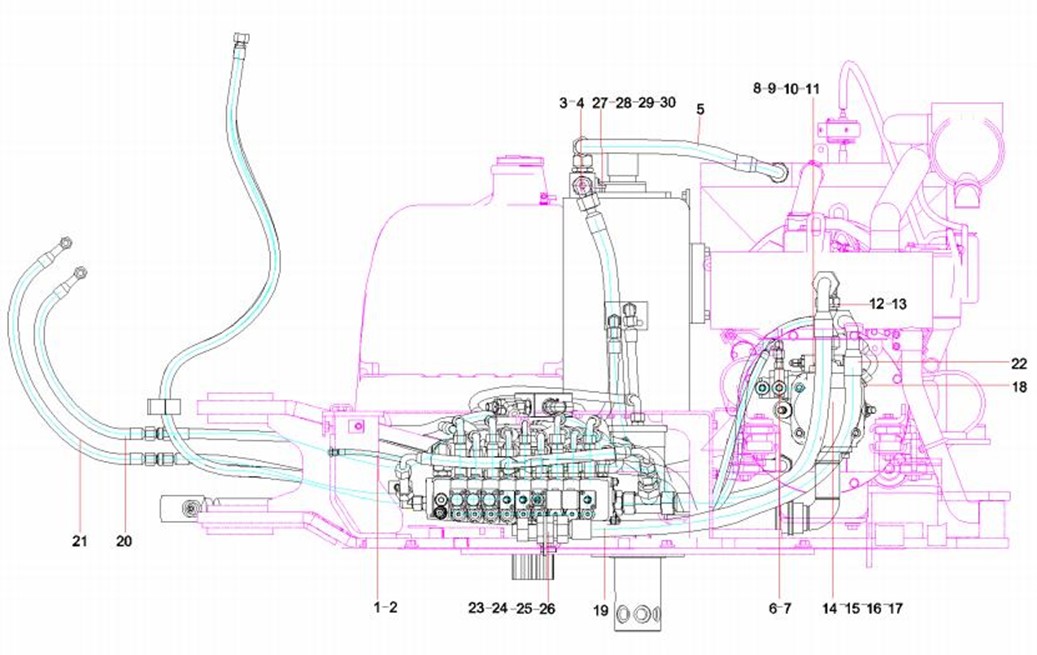

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-91-1 |
1 |
B230103000074 |
1 |
Hose,rubber |
2-91-2 |
2 |
B230103000980 |
1 |
Hose |
2-91-3 |
3 |
B210780000025 |
7 |
Elbow |
2-91-4 |
4 |
Modification or other |
1 |
Hose |
2-91-5 |
5 |
B230103000950 |
1 |
Hose, rubber |
2-91-6 |
6 |
B210780000176 |
3 |
Connector, pipe |
2-91-7 |
7 |
B210780000418 |
3 |
Connector, pipe |
2-91-8 |
8 |
21011030 |
1 |
Joint, flange |
2-91-9 |
9 |
B210780000244 |
2 |
Flange, Split |
2-91-10 |
10 |
A210204000354 |
4 |
Screw M10×30GB70.1 10.9 |
2-91-11 |
11 |
24000637 |
10 |
Washer |
2-91-12 |
12 |
B210780000029 |
1 |
Connector, pipe |
2-91-13 |
13 |
B210780001382 |
1 |
Connector, pipe |
2-91-14 |
14 |
60166861 |
1 |
Plunger Pump |
2-91-15 |
15 |
A210204000337 |
10 |
Screw M12×30GB70.110.9 |
2-91-16 |
16 |
24000513 |
14 |
Washer |
2-91-17 |
17 |
24000639 |
14 |
Washer |
2-91-18 |
18 |
B210780000143 |
1 |
Connector, pipe |
2-91-19 |
19 |
13138565 |
3 |
padSY35C1Y3WU.1.2-3 |
2-91-20 |
20 |
B230103001230 |
1 |
Hose, rubber |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-93-21 |
21 |
B230103004101 |
1 |
Hose, rubber |
2-93-22 |
22 |
B230103001485 |
1 |
Hose, rubber |
2-93-23 |
23 |
24001239 |
1 |
Screw Plug |
2-93-24 |
24 |
13612146 |
1 |
connect board SY35C1Y3WU.1.2- |
2-93-25 |
25 |
A210111000197 |
1 |
Bolt M10×25GB5783 10.9 |
2-93-26 |
26 |
B210780000837 |
1 |
Connector, pipe |
2-93-27 |
27 |
13825732 |
1 |
Ball valve support |
2-93-28 |
28 |
A210204000130 |
5 |
Screw M6×16GB70.1 |
2-93-29 |
29 |
Modification or other |
2 |
Washer |
2-93-30 |
30 |
Modification or other |
1 |
Bolt |

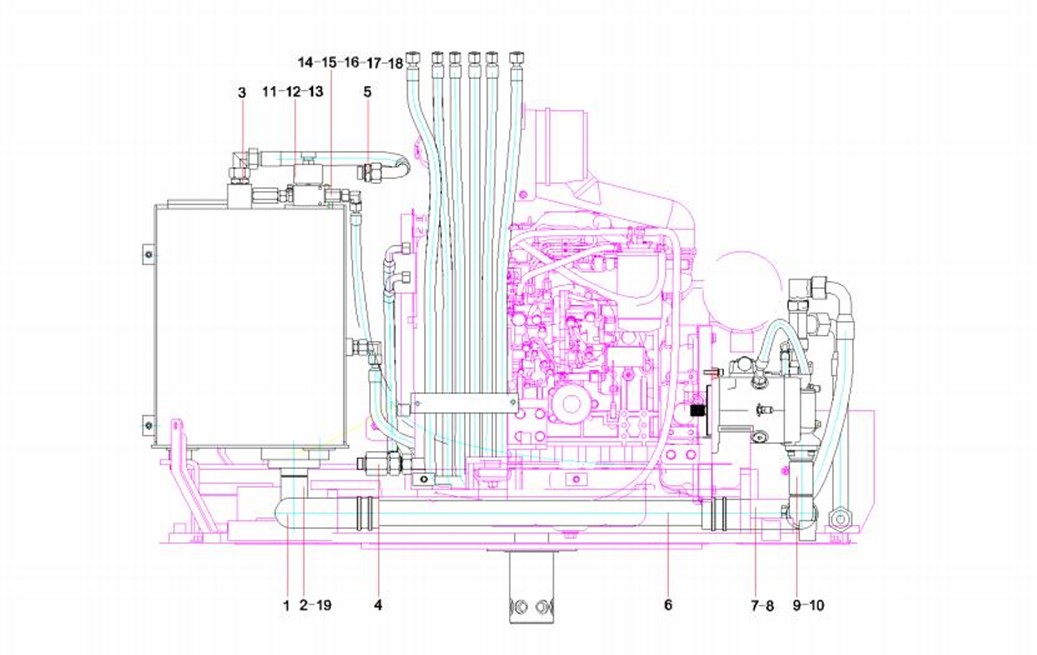

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-95-1 |
1 |
13070065 |
1 |
Suction rubber hose |
2-95-2 |
2 |
13055445 |
1 |
Tube |
2-95-3 |
3 |
A820205000942 |
1 |
Connector |
2-95-4 |
4 |
13138665 |
1 |
connector SY35C1Y3WU.1.2-13 |
2-95-5 |
5 |
B210780000421 |
1 |
Connector, pipe |
2-95-6 |
6 |
13055623 |
1 |
Oil suction steel tube |
2-95-7 |
7 |
13069692 |
1 |
Suction hose |
2-95-8 |
8 |
A210855000024 |
8 |
Hoop φ40- φ60JB8870 |
2-95-9 |
9 |
13055507 |
1 |
Oil suction steel |
2-95-10 |
10 |
A210608000077 |
2 |
O-ring 49.4×3.1JISB2401 |
2-95-11 |
11 |
60237031 |
1 |
Breather valve |
2-95-12 |
12 |
A210204000130 |
5 |
Screw M6×16GB70.1 |
2-95-13 |
13 |
24000632 |
4 |
Washer |
2-95-14 |
14 |
B210780000043 |
2 |
Connector, pipe |
2-95-15 |
15 |
Modification or other |
1 |
ball valve |
2-95-16 |
16 |
Modification or other |
1 |
Fitting, pipe |
2-95-17 |
17 |
Modification or other |
1 |
G3/4-M26-L75 AdaptorSY55C.1.2 |
2-95-18 |
18 |
60082912 |
1 |
O-ring |
2-95-19 |
19 |
A210204000167 |
4 |
Screw M16×1.5GB6185.2 10 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-97-1 |
1 |
B210780000042 |
3 |
Connector, pipe |
2-97-2 |
2 |
13053233 |
3 |
Connector |
2-97-3 |
3 |
B210780000180 |
5 |
Connector, pipe |
2-97-4 |
4 |
13060533 |
1 |
Hydraulic oil tank AS |
2-97-5 |
5 |
60167754 |
1 |
Reducerassembly |
2-97-6 |
6 |
A210204000203 |
8 |
Screw M16×40GB70.1 10.9 |
2-97-7 |
7 |
24000642 |
8 |
Washer |
2-97-8 |
8 |
B210780000016 |
1 |
Tee |
2-97-9 |
9 |
13048278 |
1 |
Bulldozing shovel oil cylinder |
2-97-10 |
10 |
13066750 |
2 |
Pipe clamp |
2-97-11 |
11 |
13066681 |
1 |
Plate |
2-97-12 |
12 |
A210204000358 |
2 |
Screw M10×80GB70.1 10.9 |
2-97-13 |
13 |
B210780000115 |
2 |
Connector, Bulkhead |
2-97-14 |
14 |
60202193 |
2 |
Pipe connector |
2-97-15 |
15 |
13070120 |
2 |
Tube clamp |
2-97-16 |
16 |
B230103000931 |
1 |
Hose |
2-97-17 |
17 |
60262331 |
1 |
rubber hose |
2-97-18 |
18 |
B230103000712 |
1 |
Hose, rubber |
2-97-19 |
19 |
B230103001231 |
1 |
Hose, rubber |
2-97-20 |
20 |
21033043 |
1 |
Hose |

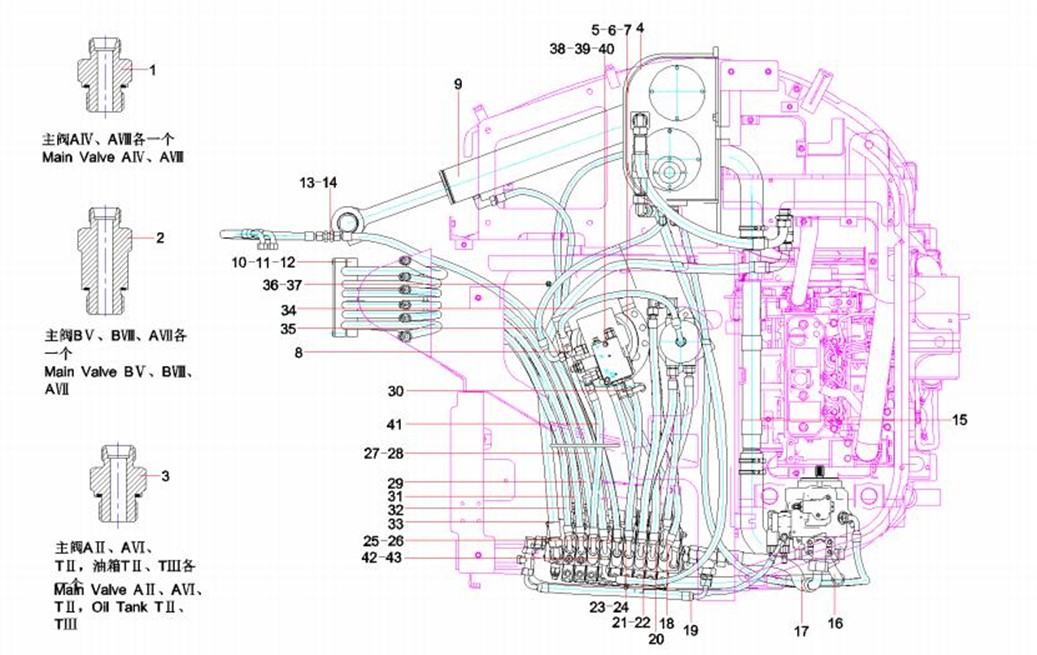

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-99-21 |
21 |
60153884 |
2 |
Hose, rubber |
2-99-22 |
22 |
B230103004808 |
2 |
Hose, rubber |
2-99-23 |
23 |
60243802 |
1 |
rubber hose |
2-99-24 |
24 |
60243801 |
2 |
rubber hose |
2-99-25 |
25 |
60211080 |
1 |
Hose, rubber |
2-99-26 |
26 |
B230103003913 |
1 |
Hose, rubber |
2-99-27 |
27 |
B230103004811 |
1 |
Hose, rubber |
2-99-28 |
28 |
B230103000256 |
1 |
Hose,rubber |
2-99-29 |
29 |
B230103003700 |
1 |
Hose, rubber |
2-99-30 |
30 |
B230103003345 |
1 |
Hose Assembly |
2-99-31 |
31 |
60151463 |
3 |
Hose, rubber |
2-99-32 |
32 |
B230103004108 |
1 |
Hose Assembly |
2-99-33 |
33 |
B230103004943 |
1 |
Hose, rubber |
2-99-34 |
34 |
B230103004426 |
1 |
Hose Assembly |
2-99-35 |
35 |
B230103001057 |
1 |
Hose Assembly |
2-99-36 |
36 |
12877195 |
1 |
G1/4(ED)-M14Connector |
2-99-37 |
37 |
23000531 |
1 |
Pipe connector |
2-99-38 |
38 |
60240905 |
1 |
holding valve |
2-99-39 |
39 |
A210204000153 |
1 |
Screw M8×45GB70.1 |
2-99-40 |
40 |
24000511 |
1 |
Washer |
