SANY SY35C SY35C3Y4WU EXCAVATOR parts catalog 12
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-101-41 |
41 |
B230103001244 |
1 |
Hose Assembly |
2-101-42 |
42 |
B210780000017 |
1 |
Tee |
2-101-43 |
43 |
B210780000025 |
7 |
Elbow |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

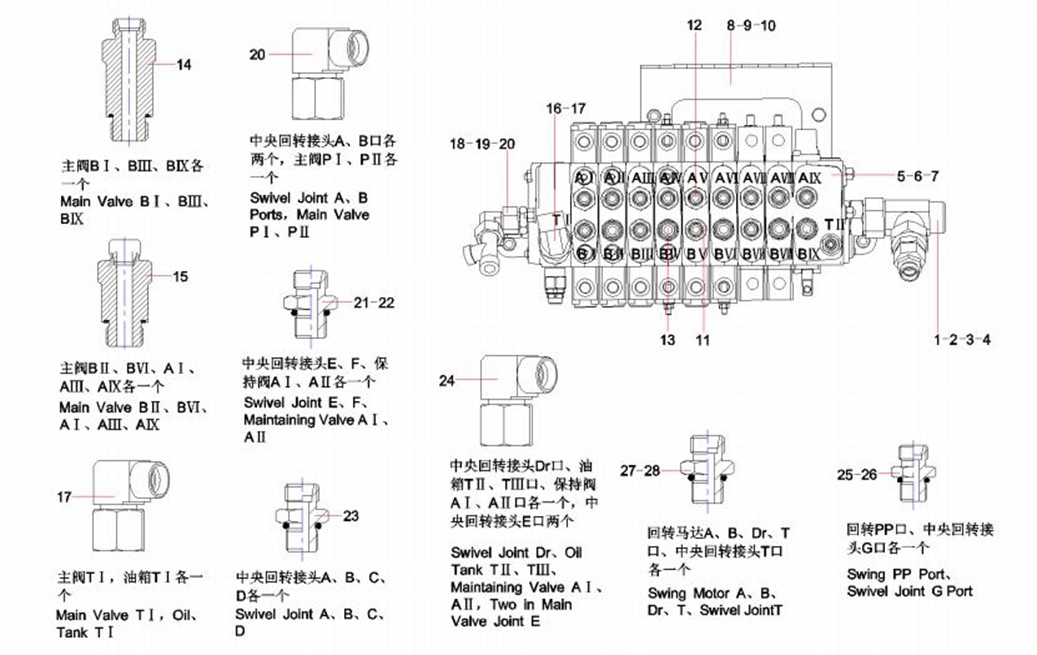

2-103-1 |
1 |
13138525 |
1 |
connectorSY35C1Y3WU.1.2-2 |
2-103-2 |
2 |
B210780001382 |
1 |
Connector, pipe |
2-103-3 |
3 |
24004577 |
1 |
Joint |
2-103-4 |
4 |
B210780000070 |
1 |
Adapter |
2-103-5 |
5 |
60270131 |
1 |
Multiple valve |
2-103-6 |
6 |
A210111000342 |
4 |
Bolt M8×16GB5783 10.9 |
2-103-7 |
7 |
24000633 |
4 |
Washer |
2-103-8 |
8 |
13065421 |
1 |
Valve seat |
2-103-9 |
9 |
A210111000012 |
4 |
Bolt M10×20GB5783 10.9 |
2-103-10 |
10 |
24000512 |
4 |
Washer |
2-103-11 |
11 |
12978969 |
1 |
ConnectorSY16C3K4W.1.2-10 |
2-103-12 |
12 |
12978957 |
1 |
Connector |
2-103-13 |
13 |
B210780000042 |
3 |
Connector, pipe |
2-103-14 |
14 |
13053044 |
3 |
Connector |
2-103-15 |
15 |
13053059 |
5 |
Connector |
2-103-16 |
16 |
B210780000899 |
1 |
Connector, pipe |
2-103-17 |
17 |
B210780000028 |
1 |
Elbow |
2-103-18 |
18 |
B210780000043 |
2 |
Connector, pipe |
2-103-19 |
19 |
B210780000017 |
1 |
Tee |
2-103-20 |
20 |
B210780000025 |
7 |
Elbow |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-105-21 |
21 |
10541251 |
2 |
Connector |
2-105-22 |
22 |
B230101000090 |
6 |
O-ring 17.8×2.4JISB2401 |
2-105-23 |
23 |
A820205002535 |
4 |
Connector |
2-105-24 |
24 |
B210780000024 |
7 |
Elbow |
2-105-25 |
25 |
A820205000844 |
2 |
Connector |
2-105-26 |
26 |
B230101000047 |
2 |
O-ring |
2-105-27 |
27 |
A820205002389 |
5 |
Connector |
2-105-28 |
28 |
B230101000049 |
5 |
O-ring 13.8×2.4JISB2401 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

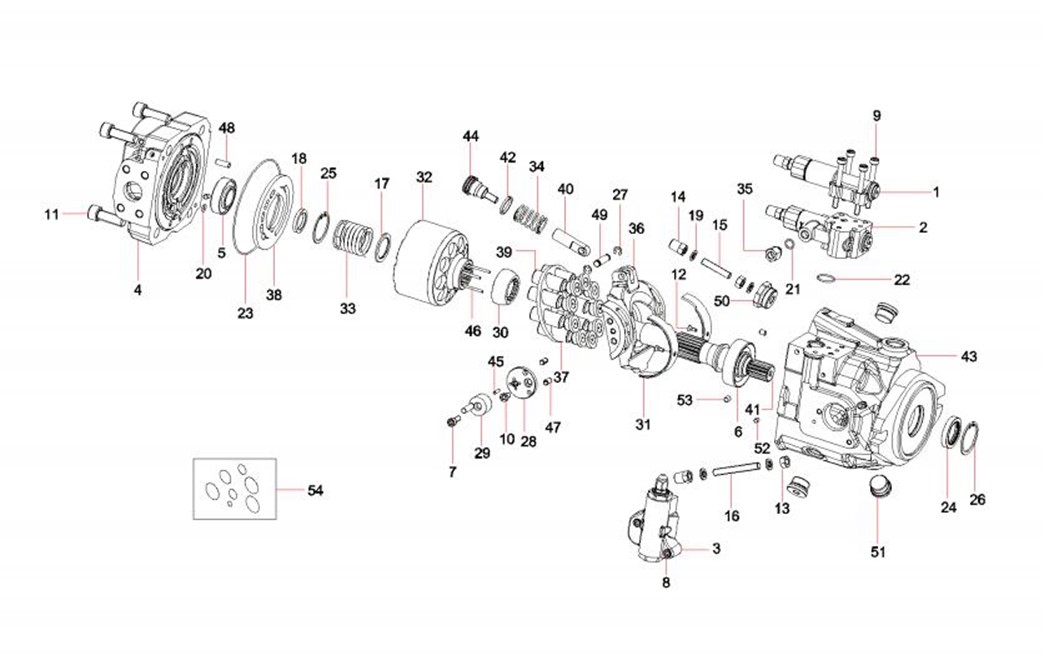

2-107-1 |
1 |
60171602 |
1 |
Pressure control valve |
2-107-2 |
2 |
60249497 |
1 |
FLOW COMPENSATOR MVP LS2 |
2-107-3 |
3 |
60249498 |
1 |
TORQUE LIMITER PUMP MVP |
2-107-4 |
4 |
60249499 |
1 |
COVER MVP 48-LME/MC (1) |
2-107-5 |
5 |
60249500 |
1 |
ROLLER_BEARING_LM12749- |
2-107-6 |
6 |
60249501 |
1 |
ROLLER_BEARING_322/28B_(LV |
2-107-7 |
7 |
60247541 |
1 |
Screw tcei |
2-107-8 |
8 |
60202268 |
1 |
Screw |
2-107-9 |
9 |
60249213 |
2 |
SCREW |
2-107-10 |
10 |
60247543 |
4 |
Screw tcei |
2-107-11 |
11 |
60249502 |
1 |
SCREW TCEI M12×35 UNI 5931- |
2-107-12 |
12 |
60247545 |
4 |
Screw tcei |
2-107-13 |
13 |
60249503 |
2 |
NUT M8 UNI 5588-A-TURNED |
2-107-14 |
14 |
60247547 |
4 |
Nut |
2-107-15 |
15 |
60249504 |
4 |
SCREW M8×40-5923-14.9 45H |
2-107-16 |
16 |
60247548 |
1 |
Screw tcei |
2-107-17 |
17 |
60249505 |
1 |
SHOULDER WASHER CYLINDER |
2-107-18 |
18 |
60249506 |
1 |
SHOULDER WASHER SHAFT |
2-107-19 |
19 |
60247552 |
1 |
Screw |
2-107-20 |
20 |
60247553 |
4 |
O-ring |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-109-21 |
21 |
60249507 |
6 |
O-RING SEAL OR 2037 70GRA |
2-109-22 |
22 |
60247554 |
1 |
O-ring |
2-109-23 |
23 |
60249508 |
1 |
O RING SEAL PH 2-048 90 SH.A |
2-109-24 |
24 |
60249509 |
1 |
SHAFT SEAL BABSL 28X40X7 |
2-109-25 |
25 |
60249510 |
1 |
RING 38 UNI 7437-DIN 472 |
2-109-26 |
26 |
60249511 |
1 |
RING 40 UNI 7437-DIN 472 |
2-109-27 |
27 |
60247558 |
1 |
Ring |
2-109-28 |
28 |
60171666 |
2 |
Drive torque limiter |
2-109-29 |
29 |
60171549 |
1 |
Device-driven |
2-109-30 |
30 |
60249512 |
1 |
SPLINED RING LVP 48 |
2-109-31 |
31 |
60249513 |
1 |
SEMI-RING SWASH PLATE |
2-109-32 |
32 |
60249514 |
2 |
CYLINDERS BLOCK MVP 48 |
2-109-33 |
33 |
60249515 |
1 |
PISTONS SPRING LVP 48 |
2-109-34 |
34 |
60249516 |
1 |
COUNTERBALANCING SPRING |
2-109-35 |
35 |
60171650 |
1 |
Connector |
2-109-36 |
36 |
60249517 |
1 |
SWASH PLATE MVP 48 VRP NF |
2-109-37 |
37 |
60249518 |
1 |
PISTONS GUIDE PLATE MVP 48 |
2-109-38 |
38 |
60249519 |
1 |
VALVE PLATE MVP 48 DX |
2-109-39 |
39 |
60249520 |
1 |
PISTON LVP 48 (ASSY) |
2-109-40 |
40 |
60249521 |
9 |
CONNECTION SHAFT MVP 48 (1) |
