SANY SY35C SY35C3Y4WU EXCAVATOR parts catalog 13
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-111-41 |
41 |
60249522 |
1 |
SHAFT MVP 48 VERSION 04 |
2-111-42 |
42 |
60247571 |
1 |
Nut |
2-111-43 |
43 |
60249523 |
1 |
PUMP BODY MVP 48 VERS S5- |
2-111-44 |
44 |
60249524 |
1 |
PISTON MVP 48 |
2-111-45 |
45 |
60247574 |
1 |
Dowel pin elastic |
2-111-46 |
46 |
60249525 |
1 |
DOWEL PIN CASEHARDENED |
2-111-47 |
47 |
60247576 |
3 |
Dowel pin elastic |
2-111-48 |
48 |
60247577 |
2 |
Dowel pin elastic |
2-111-49 |
49 |
60247578 |
1 |
Dowel pin elastic |
2-111-50 |
50 |
60249527 |
1 |
PLUG TE 3/4 GAS WITH OR PH 2 |
2-111-51 |
51 |
60247580 |
3 |
Plug |
2-111-52 |
52 |
60247581 |
1 |
Plug |
2-111-53 |
53 |
60171632 |
6 |
Plug |
2-111-54 |
54 |
60248041 |
1 |
Plunger Pump Repair Kit |

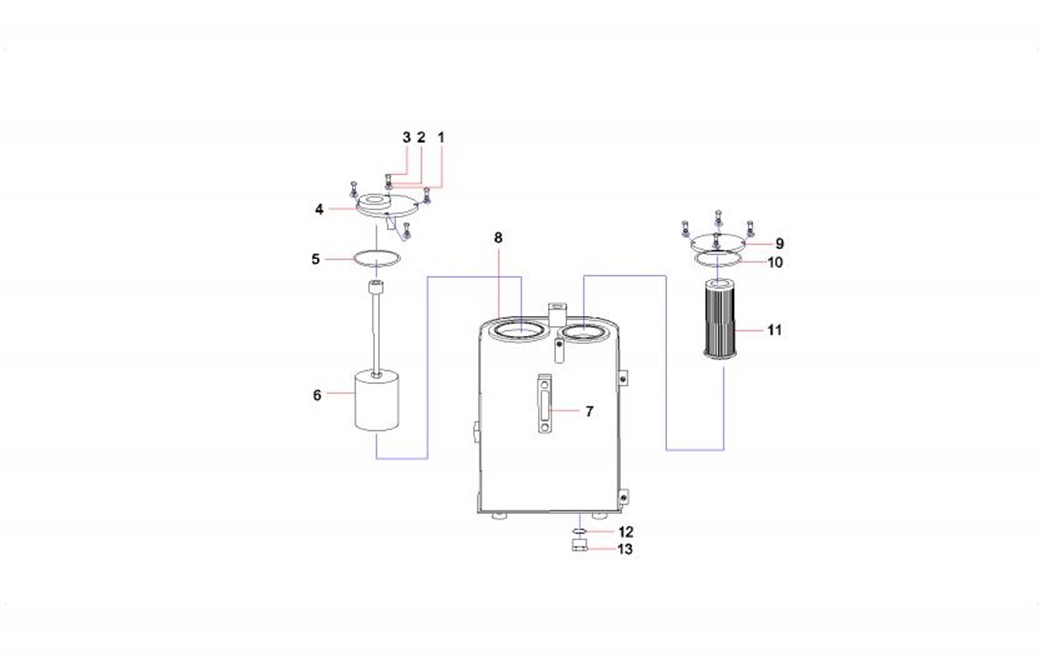

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-113-1 |
1 |
24000633 |
8 |
Washer |
2-113-2 |
2 |
24000511 |
8 |
Washer |
2-113-3 |
3 |
A210111000343 |
8 |
Bolt M8×20GB5783 10.9 |
2-113-4 |
4 |
13061617 |
1 |
Plate |
2-113-5 |
5 |
A210608000018 |
1 |
O-ring |
2-113-6 |
6 |
60167908 |
1 |
Filtercore |
2-113-7 |
7 |
A250100000174 |
1 |
Gauge, sight glass |
2-113-8 |
8 |
13061263 |
1 |
hydraulic oil tan |
2-113-9 |
9 |
13061324 |
1 |
plate |
2-113-10 |
10 |
A880802040016 |
1 |
O-ring |
2-113-11 |
11 |
60114999 |
1 |
Core, oil cooler |
2-113-12 |
12 |
B230101000356 |
1 |
O-ring 23.7×3.5JISB2401 |
2-113-13 |
13 |
60118025 |
1 |
Plug,screw |

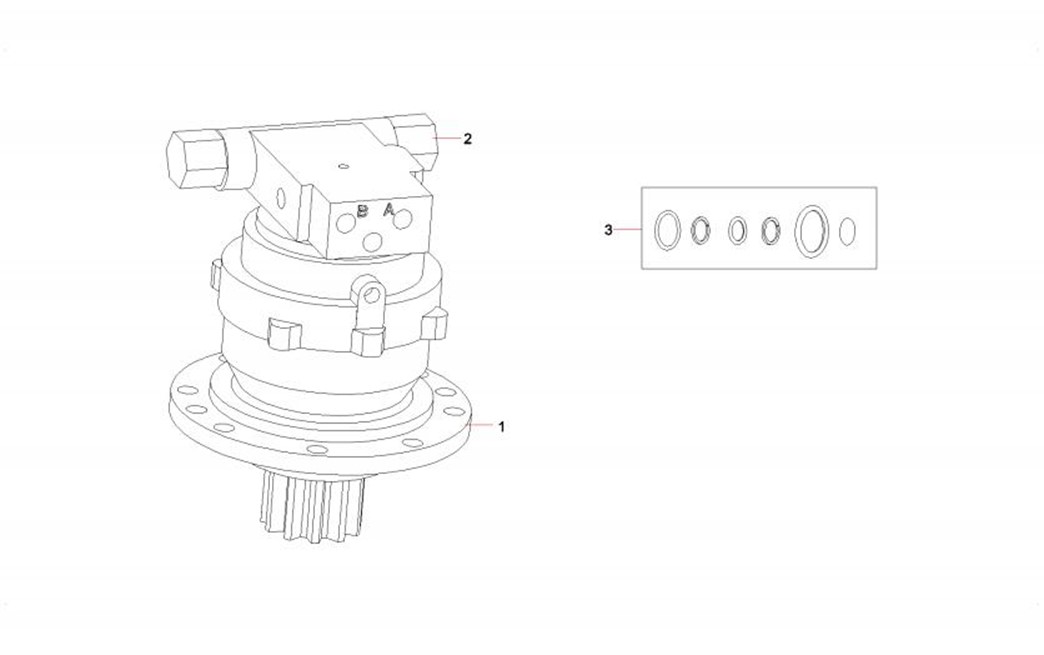

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-115-1 |
1 |
60258140 |
1 |
Reducer components |
2-115-2 |
2 |
60258141 |
1 |
Motor components |
2-115-3 |
3 |
60248043 |
1 |
swing reducer assembly Repair kit |

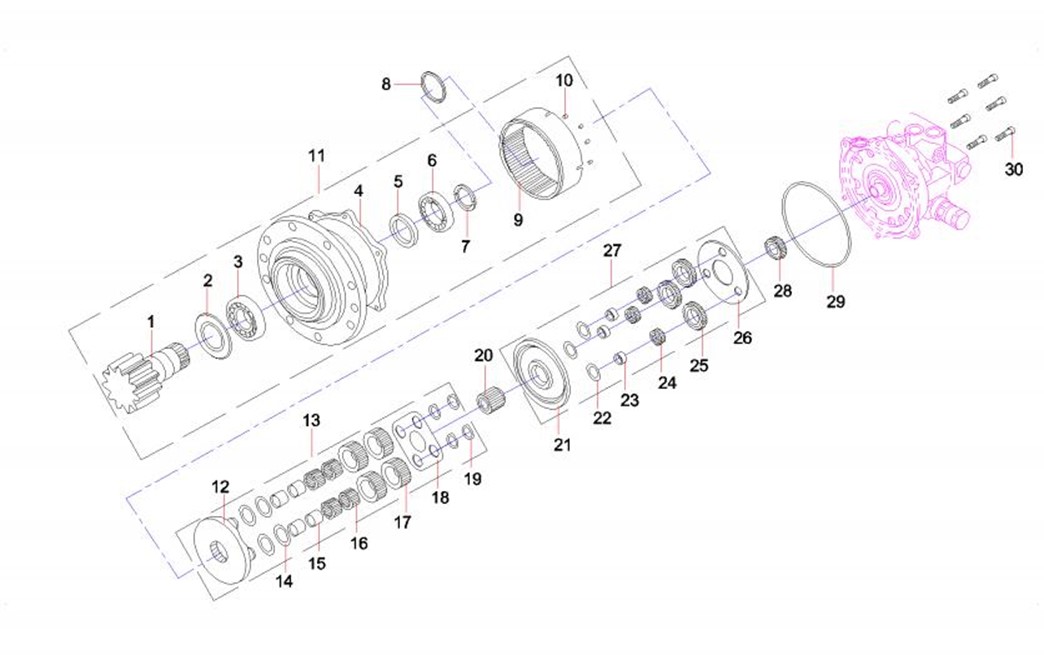

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-117-1 |
1 |
60258077 |
1 |
PINION SHAFT |
2-117-2 |
2 |
60258085 |
4 |
RING SEAL |
2-117-3 |
3 |
60258093 |
2 |
BEARING |
2-117-4 |
4 |
60258074 |
1 |
BODY |
2-117-5 |
5 |
60258095 |
1 |
OIL SEAL |
2-117-6 |
6 |
60258094 |
1 |
BEARING |
2-117-7 |
7 |
60258091 |
2 |
PRE-LOAD COLLAR |
2-117-8 |
8 |
60258098 |
1 |
RING |
2-117-9 |
9 |
60258078 |
1 |
A INTERNAL GEAR |
2-117-10 |
10 |
60258097 |
4 |
PIN |
2-117-11 |
11 |
60258134 |
1 |
PINION SUB ASSY |
2-117-12 |
12 |
60258075 |
1 |
CARRIER 1 |
2-117-13 |
13 |
60258135 |
1 |
CARRIER 1 SUB ASSY |
2-117-14 |
14 |
60258089 |
4 |
TRUST WASHER 1 |
2-117-15 |
15 |
60258099 |
4 |
RING 1 |
2-117-16 |
16 |
60258083 |
92 |
NEEDLE |
2-117-17 |
17 |
60258079 |
4 |
B1 GEAR |
2-117-18 |
18 |
60258087 |
1 |
THRUST PLATE 1 |
2-117-19 |
19 |
60258092 |
4 |
SNAP RING |
2-117-20 |
20 |
60258081 |
1 |
S1 GEAR |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-119-21 |
21 |
60258076 |
1 |
CARRIER 2 |
2-119-22 |
22 |
60258090 |
3 |
TRUST WASHER 2 |
2-119-23 |
23 |
60258100 |
3 |
RING 2 |
2-119-24 |
24 |
60258084 |
72 |
NEEDLE |
2-119-25 |
25 |
60258080 |
3 |
B2 GEAR |
2-119-26 |
26 |
60258088 |
1 |
THRUST PLATE 2 |
2-119-27 |
27 |
60258136 |
1 |
CARRIER 2 SUB ASSY |
2-119-28 |
28 |
60258082 |
1 |
S2 GEAR |
2-119-29 |
29 |
60258086 |
1 |
O-ring |
2-119-30 |
30 |
60258096 |
6 |
SCREW |
