SANY SY35C SY35C1 SY35C1Y3WU EXCAVATOR parts catalog 19
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-157-21 |
21 |
13493991 |
1 |
管夹 |
clamp SY35C1Y3WU.1.3.4-7 |
2-157-22 |
22 |
11225692 |
1 |
套 |
Sheath |
2-157-23 |
23 |
24000632 |
1 |
垫圈6GB97.1 达克锈 |
Washer |
2-157-24 |
24 |
A210111000079 |
1 |
螺栓 |
Bolt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

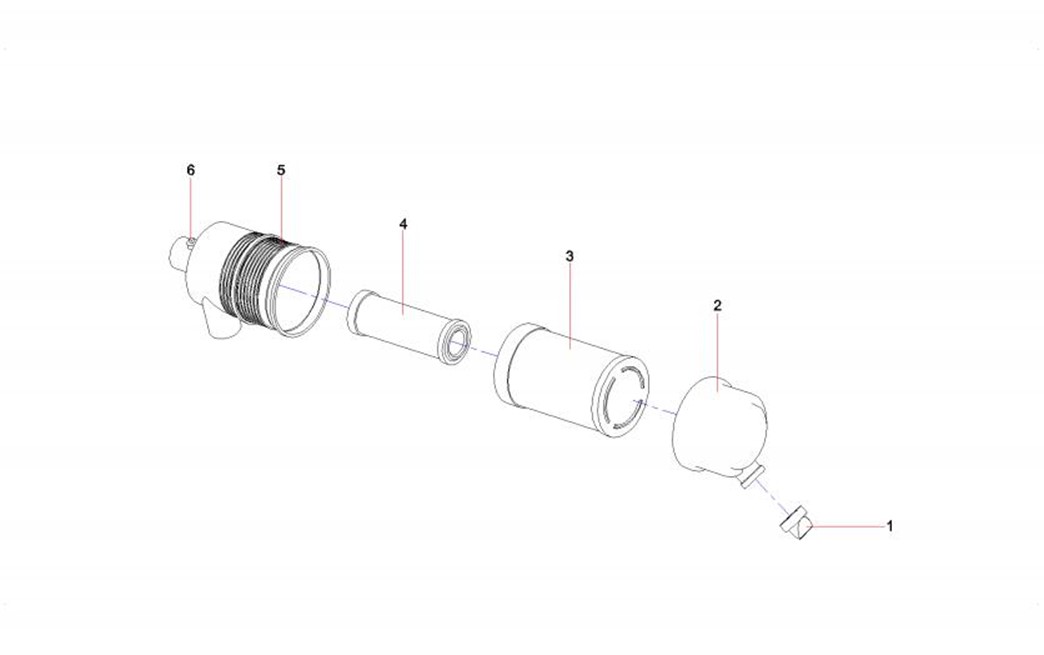

2-159-1 |
1 |
60180749 |
1 |
排灰阀 |
Valve |
2-159-2 |
2 |
60180750 |
1 |
后盖总成 |
Cover Assembly |
2-159-3 |
3 |
60123505 |
1 |
空气滤清器安全滤芯 |
Safety cartridge,air filter |
2-159-4 |
4 |
60123506 |
1 |
空气滤清器主滤芯 |
Main cartridge,air filter |
2-159-5 |
5 |
60180751 |
1 |
壳体总成 |
Body Assembly |
2-159-6 |
6 |
60180748 |
1 |
堵头 |
Plug |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

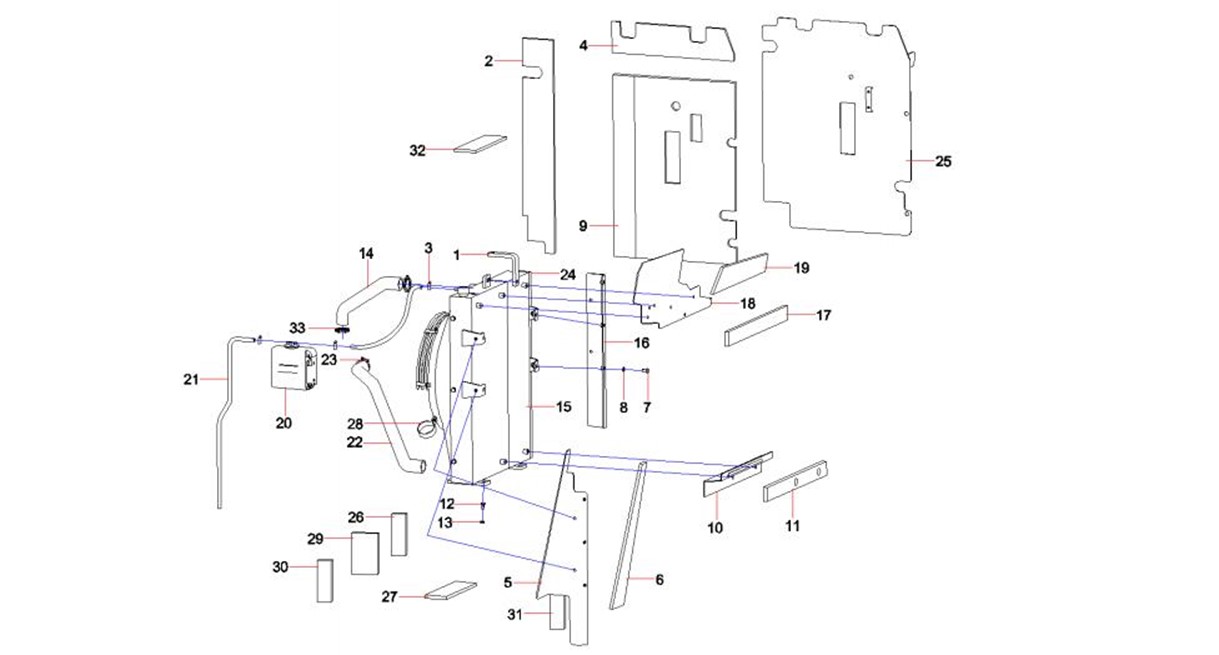

2-161-1 |
1 |
13055109 |
1 |
散热器上支架 |
radiater upper support |
2-161-2 |
2 |
13072794 |
1 |
隔热海绵 |
Hermal Insulation Sponge |
2-161-3 |
3 |
A229900001345 |
6 |
软管环箍 |
Clamp, hose |
2-161-4 |
4 |
13072795 |
1 |
隔热海绵 |
Hermal Insulation Sponge |
2-161-5 |
5 |
13055126 |
1 |
后密封板总成 |
rear sealing board assembly |
2-161-6 |
6 |
13055112 |
2 |
后密封海绵 |
rear sealing sponge |
2-161-7 |
7 |
A210111000342 |
14 |
螺栓M8×16GB5783 10.9级 |
Bolt M8×16GB5783 10.9 |
2-161-8 |
8 |
24000633 |
14 |
垫圈8GB97.1 达克锈 |
Washer |
2-161-9 |
9 |
13072796 |
1 |
隔热海绵 |
Hermal Insulation Sponge |
2-161-10 |
10 |
13055134 |
1 |
底密封板总成 |
lower sealing plate assembly |
2-161-11 |
11 |
13055124 |
1 |
防尘罩密封海绵 |
dust shelter sealing sponge |
2-161-12 |
12 |
A210111000101 |
4 |
螺栓M12×25GB5783 10.9级 |
Bolt M12×25GB5783 10.9 |
2-161-13 |
13 |
24000637 |
4 |
垫圈10GB97.1 达克锈 |
Washer |
2-161-14 |
14 |
13051116 |
1 |
出水管 |
water-in pipe SY35C1Y3WU.1.3.3 |
2-161-15 |
15 |
60233037 |
1 |
散热器 |
radiator |
2-161-16 |
16 |
13065196 |
1 |
前密封板总成 |
front sealing board |
2-161-17 |
17 |
13064728 |
1 |
防尘罩上密封海绵 |
dust-proof net upper sealing |
2-161-18 |
18 |
13055141 |
1 |
上密封板总成 |
upper sealing board assem |
2-161-19 |
19 |
13055110 |
1 |
上密封海绵 |
upper sealing sponge |
2-161-20 |
20 |
A820606030367 |
2 |
软管 |
Hose |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-163-21 |
21 |
60115933 |
1 |
储液箱 |
Tank GP, reserve |
2-163-22 |
22 |
13051117 |
1 |
进水管 |
water-in tube |
2-163-23 |
23 |
A210855000010 |
4 |
喉箍 |
Hoop |
2-163-24 |
24 |
13055114 |
1 |
前密封海绵 |
front sealing sponge |
2-163-25 |
25 |
13072799 |
1 |
隔热板组件 |
Heat Insulation Plate Components |
2-163-26 |
26 |
13055115 |
1 |
底密封海绵 |
lower sealing sponge |
2-163-27 |
27 |
13063067 |
1 |
下密封海绵 |
down sealing sponge |
2-163-28 |
28 |
60149607 |
1 |
线束固定夹 |
Clamp, harness |
2-163-29 |
29 |
13315724 |
1 |
底密封海绵 |
lower sealing sponge |
2-163-30 |
30 |
13315725 |
1 |
底密封海绵 |
lower sealing sponge |
2-163-31 |
31 |
13321235 |
1 |
后密封海绵 |
sealing sponge |
2-163-32 |
32 |
13368178 |
1 |
上密封海绵 |
upper sealing sponge |
2-163-33 |
33 |
21004575 |
1 |
软管环箍 |
Hose ring hoop |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

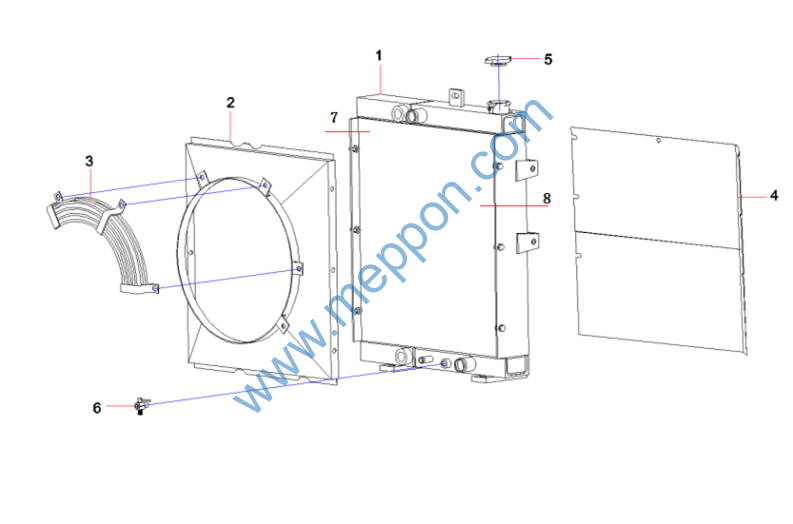

2-165-1 |
1 |
60243077 |
1 |
复合散热器 |
complex radiater |
2-165-2 |
2 |
60243078 |
1 |
风罩 |
wind lead cover |
2-165-3 |
3 |
60243079 |
1 |
护网 |
guard net |
2-165-4 |
4 |
60243080 |
1 |
防护网 |
guard net |
2-165-5 |
5 |
60243081 |
1 |
水箱盖Ⅰ型0.9不锈铁 |
radiater gap |
2-165-6 |
6 |
60243082 |
1 |
放水开关 |
cooling-water switch |
2-165-7 |
7 |
60308395 |
1 |
散热器ZH550×80×190- |
hydraulic oil Radiator |
2-165-8 |
8 |
60308394 |
1 |
散热器ZH550×80×320- |
wanter Radiator |
