SANY SY35C SY35C1 SY35C1Y3WU EXCAVATOR parts catalog 20
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

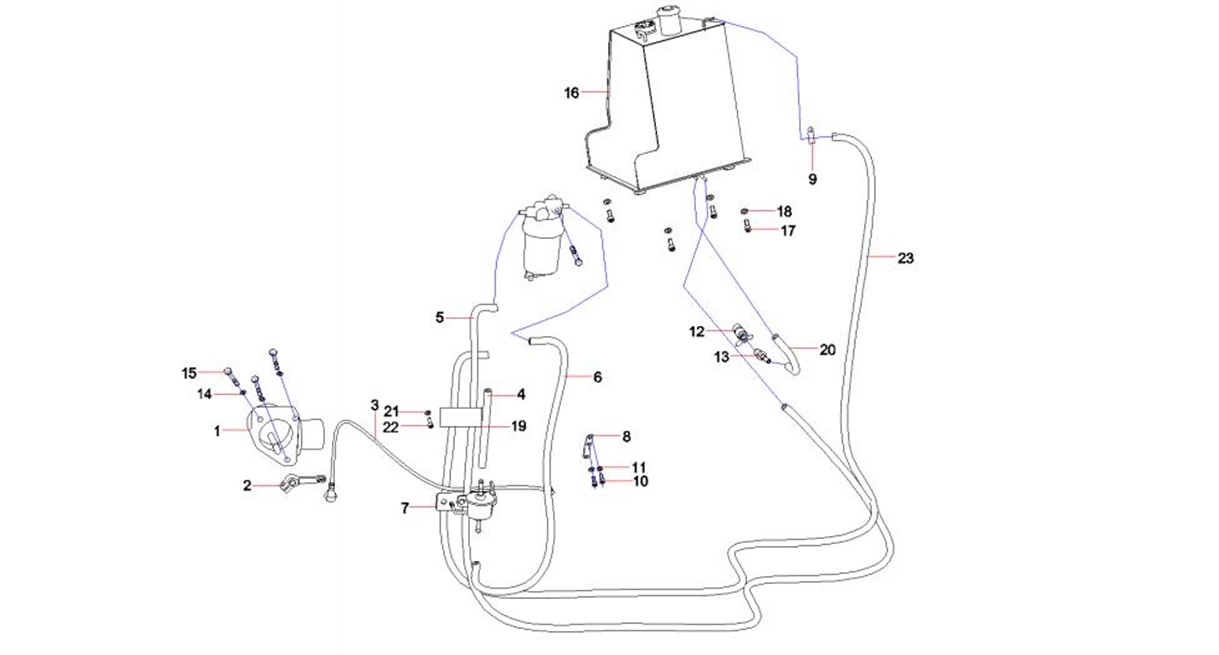

2-167-1 |
1 |
60099069 |
1 |
电机TB0.25-24-1.5步进角1.8度 |
Motor,throttle |
2-167-2 |
2 |
11626828 |
1 |
油门电机拐臂 |
Arm, throttle motor |
2-167-3 |
3 |
60233775 |
1 |
油门软轴 |
accelerator flexible shaft |
2-167-4 |
4 |
13057200 |
2 |
电子泵出油管 |
Oil-out pipe of pump |
2-167-5 |
5 |
13057189 |
2 |
油箱出油管 |
Oil-out pipe of tank |
2-167-6 |
6 |
13057198 |
1 |
电子泵进油管 |
Oil-in-pipe of pump |
2-167-7 |
7 |
13055163 |
1 |
油门支架 |
Throttle support |
2-167-8 |
8 |
13055142 |
1 |
油门拐臂 |
throttle connecting lever |
2-167-9 |
9 |
21053360 |
9 |
软管环箍 |
Hose ring hoop |
2-167-10 |
10 |
A210204000130 |
6 |
螺钉 |
Screw M6×16GB70.1 |
2-167-11 |
11 |
60238783 |
6 |
垫圈6GB96.1 达克锈 |
Washer |
2-167-12 |
12 |
A229900000882 |
1 |
阀 |
Valve |
2-167-13 |
13 |
13055186 |
1 |
放水管接头 |
Water_out_joint |
2-167-14 |
14 |
24000637 |
3 |
垫圈10GB97.1 达克锈 |
Washer |
2-167-15 |
15 |
A210204000357 |
3 |
螺钉M10×60GB70.1 10.9级 |
Screw |
2-167-16 |
16 |
13058441 |
1 |
燃油箱总成 |
Fuel tank assembly |
2-167-17 |
17 |
A210111000202 |
4 |
螺栓 |
Bolt M12×30GB578310.9 |
2-167-18 |
18 |
24000639 |
4 |
垫圈12GB97.1 达克锈 |
Washer |
2-167-19 |
19 |
60149607 |
1 |
线束固定夹 |
Clamp, harness |
2-167-20 |
20 |
13494001 |
1 |
放水管 |
drainage tuble SY35C1Y3WU.1.3.4 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-169-21 |
21 |
24000632 |
1 |
垫圈6GB97.1 达克锈 |
Washer |
2-169-22 |
22 |
A210204000129 |
1 |
螺钉 |
Screw M6×12GB70.1 |
2-169-23 |
23 |
13519685 |
1 |
油箱出油管 |
OIL-OUT PIPE OF TANK |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

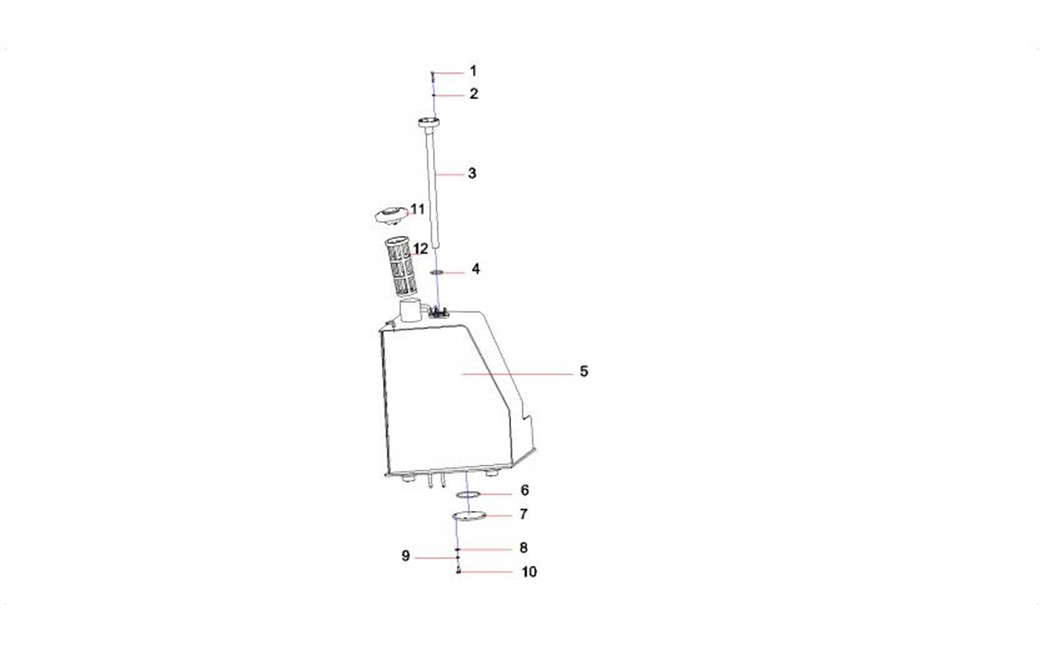

2-171-1 |
1 |
A210204000119 |
5 |
螺钉 |
Screw |
2-171-2 |
2 |
A210405000005 |
5 |
垫圈 |
Washer |
2-171-3 |
3 |
60223267 |
1 |
位传感器 |
Fuel Sensor |
2-171-4 |
4 |
B230101000404 |
1 |
O形圈 |
O-ring |
2-171-5 |
5 |
13058087 |
1 |
燃油箱 |
Fuel tank |
2-171-6 |
6 |
A210609000273 |
1 |
O形圈 |
O-ring 75×5.3GB3452.1 |
2-171-7 |
7 |
12983058 |
1 |
清洗法兰盖 |
cleaning flange |
2-171-8 |
8 |
A210405000007 |
4 |
垫圈 |
Washer |
2-171-9 |
9 |
A210401000017 |
4 |
垫圈 |
Washer |
2-171-10 |
10 |
A210111000088 |
4 |
螺栓 |
Bolt |
2-171-11 |
11 |
60304920 |
1 |
燃油箱锁盖 |
cover of fuel tank |
2-171-12 |
12 |
60304921 |
1 |
燃油箱滤网 |
filter net |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-173-1 |
1 |
60277132 |
1 |
气缸体 |
CLINDER BLOCK |
2-173-2 |
2 |
60277133 |
1 |
齿轮箱 |
GEAR HOUSING |
2-173-3 |
3 |
60292527 |
1 |
飞轮壳与油底壳 |
FLYWHEEL HOUSING AND OIL |
2-173-4 |
4 |
60292528 |
1 |
气缸盖与气门罩室 |
CLINDER HEAD AND BONNET |
2-173-5 |
5 |
60292529 |
1 |
进气歧管 |
SUCTION MANIFOLD |
2-173-6 |
6 |
60292530 |
1 |
排气歧管 |
EXHUAST MANIFOLD |
2-173-7 |
7 |
60277138 |
1 |
凸轮轴与驱动齿轮 |
CAMSHAFT AND DRIVING GEAR |
2-173-8 |
8 |
60292531 |
1 |
曲轴与活塞 |
CRANKSHAFT AND PISTION |
2-173-9 |
9 |
60292532 |
1 |
机油润滑系统 |
LUB.OIL SYSTEM |
2-173-10 |
10 |
60292533 |
1 |
冷却系统 |
COOLING WATER SYSTEM |
2-173-11 |
11 |
60292534 |
1 |
喷油泵 |
FUEL INJECTION PUMP |
2-173-12 |
12 |
60292535 |
1 |
调速器 |
GNVERNOR |
2-173-13 |
13 |
60292536 |
1 |
喷油器 |
FUEL INJECTION VALVE |
2-173-14 |
14 |
60292537 |
1 |
燃油管 |
FULE PIPE |
2-173-15 |
15 |
60277146 |
1 |
启动马达 |
STARTER MOTOR |
2-173-16 |
16 |
60292538 |
1 |
发电机 |
GENERATOR |
2-173-17 |
17 |
60328619 |
1 |
发动机3TNV88-BSSY大修包 |
Heavy repair |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-175-1 |
1 |
60276619 |
1 |
气缸体总成 |
BLOCK ASSY, CYLINDER |
2-175-5 |
5 |
60276620 |
1 |
PT1/8堵头 |
PLUG, PT1/8 |
2-175-6 |
6 |
60276621 |
1 |
堵头 |
PLUG, 50 |
2-175-7 |
7 |
60276622 |
2 |
PT1/4堵头 |
PLUG, PT1/4 |
2-175-8 |
8 |
60276622 |
1 |
PT1/4堵头 |
PLUG, PT1/4 |
2-175-9 |
9 |
60020909 |
1 |
塞 |
Plug |
2-175-10 |
10 |
60276624 |
8 |
连接螺栓 |
BOLT, METAL CAP |
2-175-13 |
13 |
60276625 |
1 |
凸轮轴轴瓦 |
BUSH, CAMSHAFT |
2-175-14 |
14 |
60276626 |
2 |
堵头 |
PLUG, 12 |
2-175-15 |
15 |
60020915 |
6 |
塞 |
Plug |
2-175-25 |
25 |
60276628 |
2 |
止推轴瓦 |
BEARING, THRUST |
2-175-28 |
28 |
60276629 |
14 |
气缸盖连接螺栓 |
BOLT, HEAD |
2-175-29 |
29 |
60276630 |
1 |
气缸盖密封垫 |
GASKET, HEAD |
2-175-30 |
30 |
60276631 |
4 |
主轴瓦 |
BEARING, MAIN |
2-175-33 |
33 |
60276632 |
4 |
轴瓦 |
BEARING, 0.25 US |
2-175-36 |
36 |
60276633 |
1 |
止推轴瓦 |
BEARING, THRUST 0.25 |
