SANY SY35C SY35C1 SY35C1Y3WU EXCAVATOR parts catalog 21
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-177-1 |
1 |
60276634 |
1 |
齿轮壳总成 |
CASE ASSY, GEAR |
2-177-6 |
6 |
60276635 |
1 |
油封 |
SEAL, OIL |
2-177-7 |
7 |
60276636 |
1 |
齿轮壳法兰 |
FLANGE, GEAR CASE |
2-177-8 |
8 |
60276637 |
3 |
螺栓 |
STUD, M8X25 |
2-177-9 |
9 |
B229900006259 |
1 |
机油加注口盖 |
Cap,oil-refiller |
2-177-10 |
10 |
60276639 |
1 |
端盖 |
COVER |
2-177-11 |
11 |
60276640 |
2 |
定位销 |
PIPE, KNOCK L=18 |
2-177-12 |
12 |
60276641 |
2 |
O型圈 |
O-RING, P16 |
2-177-13 |
13 |
60276642 |
1 |
O型圈 |
O-RING |
2-177-14 |
14 |
60021062 |
5 |
密封垫圈 |
Gasket,seal |
2-177-15 |
15 |
60020887 |
1 |
盖 |
Cover |
2-177-16 |
16 |
60021042 |
3 |
螺栓 |
Bolt |
2-177-17 |
17 |
60021042 |
4 |
螺栓 |
Bolt |
2-177-18 |
18 |
60021046 |
1 |
螺栓 |
Bolt |
2-177-19 |
19 |
60276647 |
12 |
法兰螺栓 |
BOLT, M8X 55 PLATED |
2-177-20 |
20 |
60276648 |
3 |
法兰螺栓 |
BOLT, M8X 85 PLATED |
2-177-21 |
21 |
60021019 |
3 |
螺母 |
Nut |
2-177-22 |
22 |
60276650 |
1 |
盖 |
COVER |
2-177-23 |
23 |
60276651 |
1 |
O型圈 |
O-RING, 1AS24.0 |
2-177-24 |
24 |
60021036 |
2 |
螺栓 |
Bolt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-179-1 |
1 |
60021109 |
2 |
销 |
Pin |
2-179-2 |
2 |
60276654 |
1 |
飞轮壳 |
HOUSING, FLYWHEEL |
2-179-3 |
3 |
60276655 |
1 |
帽 |
CAP |
2-179-4 |
4 |
60276656 |
6 |
法兰螺栓 |
BOLT, M10X 25 PLATED |
2-179-5 |
5 |
60276657 |
4 |
法兰螺栓 |
BOLT, M10X 30 PLATED |
2-179-6 |
6 |
60276658 |
1 |
油底壳垫 |
SPACER, OIL SUMP |
2-179-7 |
7 |
60276659 |
1 |
油底壳总成 |
SUMP ASSY, OIL |
2-179-8 |
8 |
B229900006250 |
1 |
放油螺栓 |
Bolt,oil outlet |
2-179-10 |
10 |
B229900006251 |
1 |
放油螺栓垫圈 |
Washer,bolt,oil outlet |
2-179-11 |
11 |
60021042 |
4 |
螺栓 |
Bolt |
2-179-12 |
12 |
60276662 |
2 |
法兰螺栓 |
BOLT, M8X 25 PLATED |
2-179-13 |
13 |
60021049 |
16 |
螺栓 |
Bolt |
2-179-14 |
14 |
60276664 |
4 |
法兰螺栓 |
BOLT, M8X 50 PLATED |
2-179-15 |
15 |
60021109 |
2 |
销 |
Pin |
2-179-16 |
16 |
60292490 |
1 |
油封总成 |
CASE ASSY, OIL SEAL |
2-179-18 |
18 |
60292491 |
1 |
油封 |
SEAL, OIL |
2-179-19 |
19 |
60276667 |
6 |
螺栓 |
BOLT, M8X30 |
2-179-20 |
20 |
60021047 |
3 |
螺栓 |
Bolt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

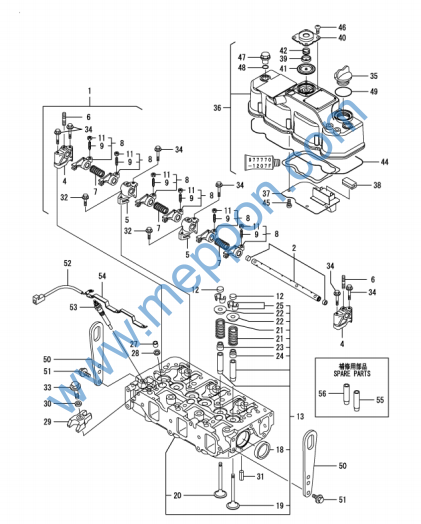

2-181-1 |
1 |
60276669 |
1 |
摇臂轴总成 |
SHAFT ASSY, ROCKER |
2-181-2 |
2 |
60276670 |
1 |
摇臂轴 |
SHAFT, ROCKER ARM |
2-181-4 |
4 |
60276671 |
2 |
摇臂支撑 |
SUPPORT, ROCKER ARM |
2-181-5 |
5 |
60276672 |
2 |
摇臂支撑 |
SUPPORT, ROCKER ARM |
2-181-6 |
6 |
60276673 |
3 |
螺母 |
STUD |
2-181-7 |
7 |
60276674 |
3 |
弹簧 |
SPRING |
2-181-8 |
8 |
60276675 |
6 |
摇臂 |
ARM, ROCKER |
2-181-9 |
9 |
60021081 |
6 |
气门螺杆 |
SCREW VALVE |
2-181-11 |
11 |
60021017 |
6 |
螺母 |
Nut |
2-181-12 |
12 |
60276678 |
6 |
气门座 |
CAP, VALVE |
2-181-13 |
13 |
60292492 |
1 |
气缸盖总成 |
HEAD ASSY, CYLINDER |
2-181-18 |
18 |
60020916 |
2 |
塞 |
Plug |
2-181-19 |
19 |
60276681 |
3 |
进气门 |
VALVE, INTAKE |
2-181-20 |
20 |
60276682 |
3 |
排气门 |
VALVE, EXHAUST |
2-181-21 |
21 |
60276683 |
6 |
气门弹簧 |
SPRING, VALVE |
2-181-22 |
22 |
60276684 |
6 |
弹簧锁片 |
RETAINER, SPRING |
2-181-23 |
23 |
60276685 |
3 |
气门导杆油封 |
SEAL, VALVE STEM |
2-181-24 |
24 |
60276686 |
3 |
气门导杆油封 |
SEAL, VALVE STEM |
2-181-25 |
25 |
60276687 |
6 |
隔热块 |
COTTER, 8 |
2-181-27 |
27 |
60021158 |
3 |
喷嘴保护器 |
Device,protect,nozzle |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-183-28 |
28 |
B229900006283 |
3 |
油嘴座 |
Seat,lubricating nozzle |
2-183-29 |
29 |
60276690 |
3 |
喷油嘴挡杆 |
RETAINER, NOZZLE |
2-183-30 |
30 |
60276691 |
3 |
喷油嘴垫片 |
WASHER, INJECTOR |
2-183-31 |
31 |
60276692 |
2 |
弹簧销 |
PIN, SPRING 6.0X12 |
2-183-32 |
32 |
60276662 |
2 |
法兰螺栓 |
BOLT, M8X 25 PLATED |
2-183-33 |
33 |
60021047 |
3 |
螺栓 |
Bolt |
2-183-34 |
34 |
60276664 |
6 |
法兰螺栓 |
BOLT, M8X 50 PLATED |
2-183-35 |
35 |
B229900006259 |
1 |
机油加注口盖 |
Cap,oil-refiller |
2-183-36 |
36 |
60292493 |
1 |
气门室罩总成 |
BONNET ASSY, HEAD |
2-183-37 |
37 |
60276694 |
1 |
板 |
PLATE |
2-183-38 |
38 |
60276695 |
1 |
通气管挡板 |
BAFFLE, BREATHER |
2-183-39 |
39 |
60276696 |
1 |
板 |
PLATE |
2-183-40 |
40 |
60276697 |
1 |
隔膜盖 |
COVER, DIAPHRAGM |
2-183-41 |
41 |
60276698 |
1 |
隔膜 |
DIAPHRAGM |
2-183-42 |
42 |
60276699 |
1 |
隔膜弹簧 |
SPRING, DIAPHRAGM |
2-183-44 |
44 |
60276700 |
1 |
气门室罩密封垫 |
GASKET, BONNET |
2-183-45 |
45 |
60021019 |
4 |
螺母 |
Nut |
2-183-46 |
46 |
60021019 |
4 |
螺母 |
Nut |
2-183-47 |
47 |
60020919 |
3 |
旋钮 |
Knob |
2-183-48 |
48 |
60021139 |
3 |
O形圈 |
O-ring |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-185-49 |
49 |
60021140 |
1 |
O形圈 |
O-ring |
2-185-50 |
50 |
60276707 |
2 |
吊耳 |
LIFTER |
2-185-51 |
51 |
60021042 |
4 |
螺栓 |
Bolt |
2-185-52 |
52 |
60276708 |
1 |
接插件 |
HARNESS, WIRE |
2-185-53 |
53 |
60276709 |
3 |
预热塞 |
PLUG, GLOW |
2-185-54 |
54 |
60276710 |
1 |
预热铁丝 |
CONNECTOR, GLOW PLU |
2-185-55 |
55 |
60276711 |
3 |
气门导杆 |
GUIDE, VALVE |
2-185-56 |
56 |
60276712 |
3 |
气门导杆 |
GUIDE, VALVE |
