SANY SY35C SY35C1 SY35C1Y3WU EXCAVATOR parts catalog 28
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-17-1 |
1 |
60244897 |
3 |
堵头 |
Plug |
3-17-2 |
2 |
60244898 |
3 |
O形圈 |
O-ring |
3-17-3 |
3 |
60244899 |
1 |
回转轴 |
Rotary shaft |
3-17-4 |
4 |
60244900 |
4 |
锥堵 |
Conical plug |
3-17-5 |
5 |
60244901 |
2 |
O形圈 |
O-ring |
3-17-6 |
6 |
60244902 |
8 |
旋转密封圈 |
Rotary sealing ring |
3-17-7 |
7 |
60244903 |
1 |
防尘圈 |
Dust Ring |
3-17-8 |
8 |
60244904 |
1 |
回转体 |
Revolving body |
3-17-9 |
9 |
60244905 |
1 |
挡板 |
Baffle |
3-17-10 |
10 |
60244906 |
4 |
内六角圆柱头螺钉 |
Bolt |
3-17-11 |
11 |
60244907 |
1 |
O形圈 |
O-ring |
3-17-12 |
12 |
60244908 |
1 |
端盖 |
End cover |
3-17-13 |
13 |
60244909 |
4 |
标准型弹簧垫圈 |
Standard spring washers |
3-17-14 |
14 |
60244910 |
4 |
六角头螺栓 |
Hexagon bolt |
3-17-15 |
15 |
60244911 |
1 |
回转接头维修包 |
Swivel Joint Repair Kit |

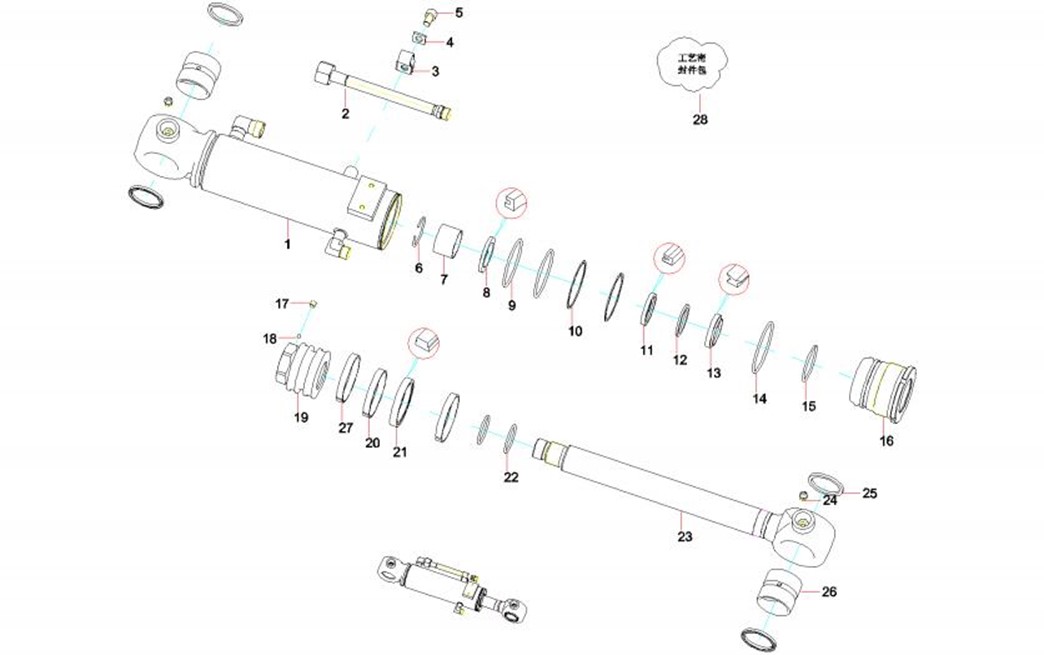

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-19-1 |
1 |
13239092 |
1 |
缸筒总成 |
Cylinder Assem. ZX35.3.4B.2 |
3-19-2 |
2 |
13239097 |
1 |
油管组件 |
Oil tube component II ZX35.3.4B.3 |
3-19-3 |
3 |
13046617 |
1 |
管夹 |
Pipe ClampZX35.3.2A-4 |
3-19-4 |
4 |
13039393 |
1 |
垫片 |
washerZX65.3.1B-13 |
3-19-5 |
5 |
A210204000196 |
1 |
螺钉 |
Screw |
3-19-6 |
6 |
60183946 |
1 |
挡圈 |
Retaining Ring |
3-19-7 |
7 |
60180960 |
1 |
杯士45×50×30 日本大同 |
Bearing, oilless |
3-19-8 |
8 |
60176730 |
1 |
HBY密封圈 |
Seal ring |
3-19-9 |
9 |
B230101000709 |
1 |
O形圈 |
O-ring 78.97×3.53AS568-235 |
3-19-10 |
10 |
B229900001470 |
1 |
挡圈 |
Retaining ring |
3-19-11 |
11 |
60176732 |
1 |
IUH密封圈 |
Seal ring |
3-19-12 |
12 |
60180968 |
1 |
BRT2支承环 |
|
3-19-13 |
13 |
60176723 |
1 |
DKBZ3防尘圈 |
Dust Ring |
3-19-14 |
14 |
A210609000082 |
1 |
O形圈 |
O-ring 85×3.55GB3452.1 |
3-19-15 |
15 |
A210417000107 |
1 |
挡圈 |
Retaining ring |
3-19-16 |
16 |
13239086 |
1 |
导向套 |
Guide Sleeve ZX35.3.4B-1 |
3-19-17 |
17 |
A210206000004 |
1 |
螺钉 |
Screw M8×16GB77 |
3-19-18 |
18 |
A210661000016 |
1 |
钢球 |
Ball, steel |
3-19-19 |
19 |
13047574 |
1 |
活塞 |
Piston ZX35.3.1-2 |
3-19-20 |
20 |
B230101001878 |
2 |
UP导向环 |
UP guide ring |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-21-21 |
21 |
60184746 |
1 |
SPGW密封圈 |
Seal Ring |
3-21-22 |
22 |
B230101000580 |
2 |
O形圈 |
O-ring 24.99×3.53AS568-214 |
3-21-23 |
23 |
13239091 |
1 |
活塞杆 |
Piston Rod ZX35.3.4B.1 |
3-21-24 |
24 |
A229900010158 |
2 |
油杯JB7940.1 不锈钢 |
Cup, oil |
3-21-25 |
25 |
60176726 |
4 |
DLI防尘圈 |
Dust Ring |
3-21-26 |
26 |
13239087 |
1 |
衬套 |
Bush ZX35.3.4B-3 |
3-21-27 |
27 |
60192119 |
1 |
UP防污圈 |
Anti-pollution loop |
3-21-28 |
28 |
12513479 |
1 |
W34工艺密封件包 |
W34 Technologic Package for |

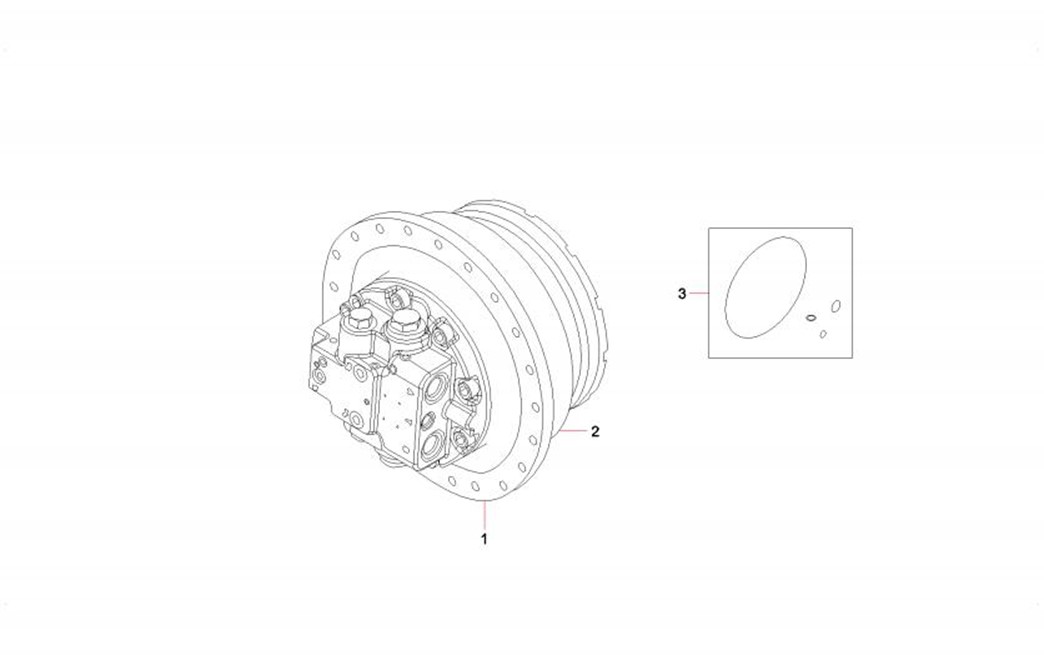

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-23-1 |
1 |
60257715 |
1 |
液压马达 |
Hydraulic motor |
3-23-2 |
2 |
60258142 |
1 |
减速机组件 |
Reducer components |
3-23-3 |
3 |
60248044 |
1 |
减速机维修包 |
Running Reducer assembly Repair |

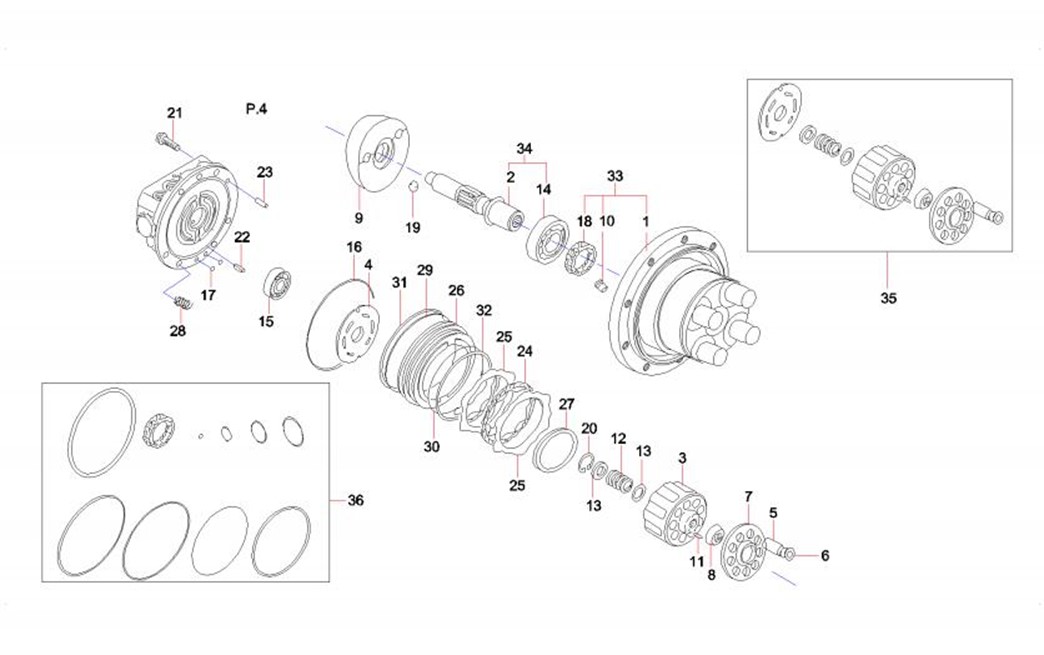

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-25-1 |
1 |
60257721 |
1 |
壳体 |
BODY2 |
3-25-2 |
2 |
60257722 |
1 |
齿轮轴 |
SHAFT |
3-25-3 |
3 |
60257723 |
1 |
缸筒 |
CYLINDER BARREL |
3-25-4 |
4 |
60257724 |
1 |
配流盘 |
VALVE PLATE |
3-25-5 |
5 |
60257725 |
9 |
柱塞组件 |
PISTON ASSY |
3-25-6 |
6 |
60257726 |
9 |
柱塞环 |
SHOE |
3-25-7 |
7 |
60257727 |
1 |
九孔盘 |
SHOE HOLDER |
3-25-8 |
8 |
60257728 |
1 |
球形衬套 |
BARREL HOLDER |
3-25-9 |
9 |
60257729 |
1 |
斜盘 |
SWASH PLATE |
3-25-10 |
10 |
60257730 |
1 |
控制活塞 |
CONTROL PISTON |
3-25-11 |
11 |
60257731 |
3 |
销子 |
PIN |
3-25-12 |
12 |
60257732 |
1 |
C弹簧 |
SPRING C |
3-25-13 |
13 |
60257733 |
2 |
垫圈 |
RETAINER |
3-25-14 |
14 |
60257734 |
2 |
轴承 |
BEARING |
3-25-15 |
15 |
60257735 |
1 |
轴承 |
BEARING |
3-25-16 |
16 |
60164378 |
1 |
O形圈 |
O-ring |
3-25-17 |
17 |
60091798 |
2 |
O形圈 |
O-ring |
3-25-18 |
18 |
60257736 |
1 |
油封 |
OIL SEAL |
3-25-19 |
19 |
60164159 |
2 |
钢珠 |
Ball, steel |
3-25-20 |
20 |
60257737 |
1 |
卡簧 |
SNAP RING |
