SANY SY35C SY35C1 SY35C1Y3WU EXCAVATOR parts catalog 29
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-27-21 |
21 |
60164376 |
7 |
螺钉 |
Screw |
3-27-22 |
22 |
60257738 |
1 |
弹簧销 |
SPRING PIN |
3-27-23 |
23 |
60257739 |
1 |
销子 |
PIN |
3-27-24 |
24 |
60257740 |
1 |
金属垫圈 |
DISK PLATE |
3-27-25 |
25 |
60257741 |
2 |
垫圈 |
STEEL PLATE |
3-27-26 |
26 |
60257742 |
1 |
制动活塞 |
BARAKE PISTON |
3-27-27 |
27 |
60257743 |
1 |
制动垫圈 |
BARAKE SPACER |
3-27-28 |
28 |
60257744 |
10 |
B弹簧 |
SPRING B |
3-27-29 |
29 |
60257745 |
1 |
O形圈 |
O RING |
3-27-30 |
30 |
60257746 |
1 |
O形圈 |
O RING |
3-27-31 |
31 |
60257747 |
1 |
支撑环 |
BACK UP RING |
3-27-32 |
32 |
60257748 |
1 |
支撑环 |
BACK UP RING |
3-27-33 |
33 |
60257770 |
1 |
壳体组件 |
BODY 2 SUB ASSY |
3-27-34 |
34 |
60259580 |
1 |
转轴组件 |
SHAFT SUB ASSY |
3-27-35 |
35 |
60259581 |
1 |
缸筒组件 |
CYLINDER BARREL SUB ASSY |
3-27-36 |
36 |
60257771 |
1 |
密封组件 |
SEAL KIT |

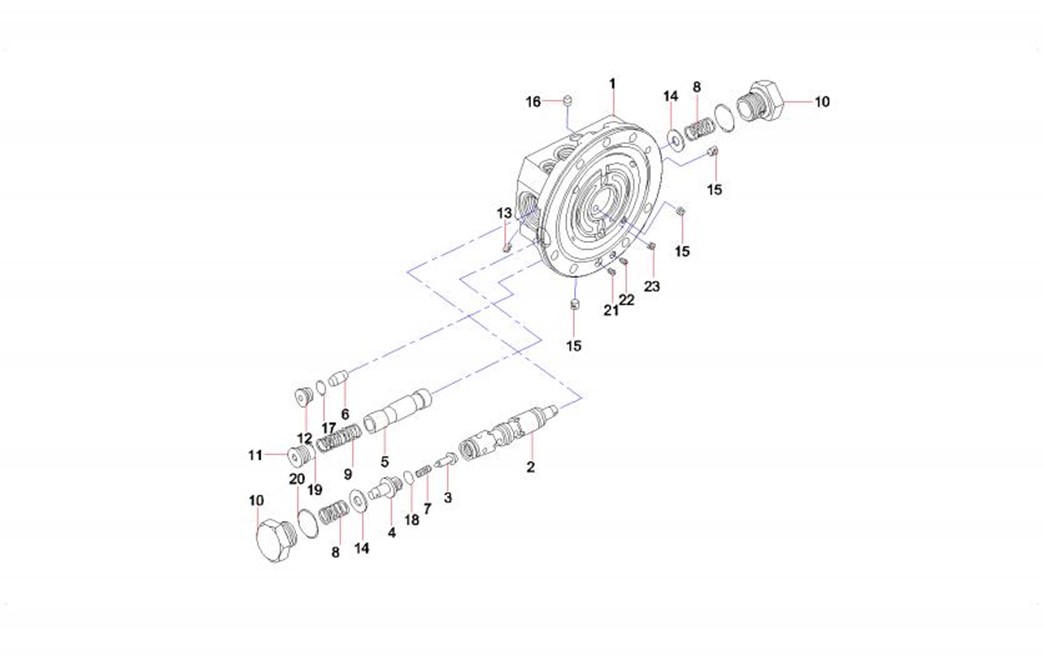

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-29-1 |
1 |
60257749 |
1 |
阀体 |
BODY |
3-29-2 |
2 |
60257750 |
1 |
阀芯 |
SPOOL |
3-29-3 |
3 |
60257751 |
2 |
单向阀 |
CHECK VALVE |
3-29-4 |
4 |
60257752 |
2 |
弹簧座 |
SPRING GUIDE |
3-29-5 |
5 |
60257753 |
1 |
阀芯 |
SPOOL |
3-29-6 |
6 |
60257754 |
1 |
阀芯 |
SHUTTLE SPOOL |
3-29-7 |
7 |
60257755 |
2 |
弹簧 |
SPRING V1 |
3-29-8 |
8 |
60257756 |
2 |
弹簧 |
SPRING V2 |
3-29-9 |
9 |
60257757 |
1 |
弹簧 |
SPRING V3 |
3-29-10 |
10 |
60257758 |
2 |
堵头 |
PLUG |
3-29-11 |
11 |
60257759 |
2 |
堵头 |
PLUG |
3-29-12 |
12 |
60257760 |
2 |
堵头 |
PLUG |
3-29-13 |
13 |
60257761 |
2 |
螺塞 |
CHOCE |
3-29-14 |
14 |
60257762 |
2 |
弹簧座 |
RING |
3-29-15 |
15 |
60257763 |
6 |
堵头 |
PLUG |
3-29-16 |
16 |
60257764 |
2 |
堵头 |
PLUG |
3-29-17 |
17 |
60038808 |
2 |
O形圈 |
O-ring |
3-29-18 |
18 |
60257765 |
2 |
O形圈 |
O RING |
3-29-19 |
19 |
60030614 |
2 |
O形圈13.8×2.4JISB2401 氟橡胶 |
O-ring |
3-29-20 |
20 |
A210609000136 |
2 |
O形圈 |
O-ring 29.7×3.5JISB2401 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-31-21 |
21 |
60257766 |
2 |
螺塞 |
CHOKE |
3-31-22 |
22 |
60257767 |
1 |
螺塞 |
CHOKE |
3-31-23 |
23 |
60257768 |
1 |
堵头 |
PLUG |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

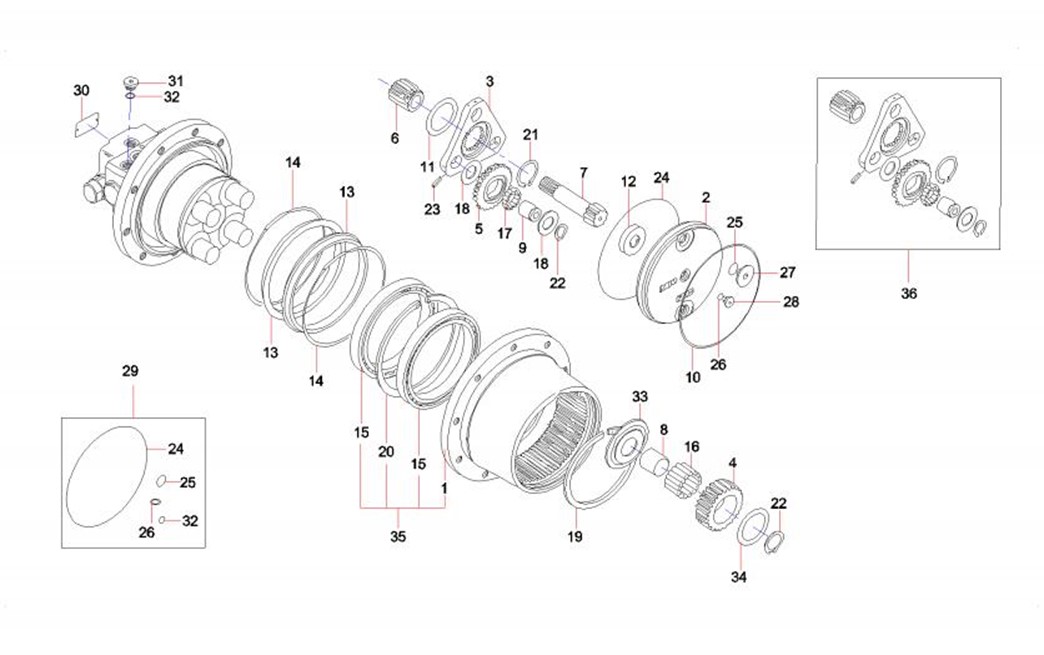

3-33-1 |
1 |
60257691 |
1 |
壳体 |
BODY |
3-33-2 |
2 |
60257692 |
1 |
后盖 |
COVER |
3-33-3 |
3 |
60257693 |
1 |
行星架 |
CARRIER 2 |
3-33-4 |
4 |
60257694 |
4 |
一级行星轮 |
B1 GEAR |
3-33-5 |
5 |
60257695 |
3 |
二级行星轮 |
B2 GEAR |
3-33-6 |
6 |
60257696 |
1 |
一级太阳轮 |
S1 GEAR |
3-33-7 |
7 |
60257697 |
1 |
二级太阳轮 |
S2 GEAR |
3-33-8 |
8 |
60257698 |
4 |
卡环 |
RING |
3-33-9 |
9 |
60257699 |
3 |
销子 |
B2 PIN |
3-33-10 |
10 |
60257700 |
1 |
钢丝圈 |
O SNAP RING |
3-33-11 |
11 |
60257701 |
1 |
止推盘 |
THRUST COLLAR |
3-33-12 |
12 |
60257702 |
1 |
滑动环 |
SLIDE RING |
3-33-13 |
13 |
60257703 |
2 |
浮动座 |
FLOATING SEAT |
3-33-14 |
14 |
60257704 |
2 |
O形圈 |
O-ring |
3-33-15 |
15 |
60257705 |
2 |
轴承 |
BEARING |
3-33-16 |
16 |
60257706 |
96 |
固定销 |
NEEDLE |
3-33-17 |
17 |
60257707 |
72 |
滚针 |
NEEDLE |
3-33-18 |
18 |
60257708 |
6 |
止动垫圈 |
TRUST WASHER |
3-33-19 |
19 |
60257709 |
1 |
止动环 |
SNAP RING |
3-33-20 |
20 |
60257710 |
1 |
止动环 |
SNAP RING |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-35-21 |
21 |
60257711 |
1 |
止动环 |
SNAP RING |
3-35-22 |
22 |
60257712 |
7 |
止动环 |
SNAP RING |
3-35-23 |
23 |
60257713 |
3 |
弹簧销 |
SPRING PIN |
3-35-24 |
24 |
60257714 |
1 |
O形圈 |
O-ring |
3-35-25 |
25 |
60038799 |
2 |
O形圈 |
O-ring |
3-35-26 |
26 |
60038808 |
1 |
O形圈 |
O-ring |
3-35-27 |
27 |
60164261 |
2 |
堵头 |
Plug |
3-35-28 |
28 |
60164263 |
1 |
堵头 |
Plug |
3-35-29 |
29 |
60259582 |
1 |
减速机齿轮维修包 |
SEAL KIT(REDUCTION GEAR) |
3-35-30 |
30 |
60257716 |
1 |
铭牌 |
NAME PLATE |
3-35-31 |
31 |
60164262 |
1 |
堵头 |
Plug |
3-35-32 |
32 |
60038798 |
1 |
O形圈 |
O-ring |
3-35-33 |
33 |
60257717 |
4 |
止动垫圈 |
TRUST WASHER |
3-35-34 |
34 |
60257718 |
4 |
止动垫圈 |
TRUST WASHER |
3-35-35 |
35 |
60257719 |
1 |
壳体组件 |
BODY SUB ASSEMBLY |
3-35-36 |
36 |
60257720 |
1 |
行星架Ⅱ组件 |
CARRIER 2 SUB ASSEMBLY |
