SANY SY35C SY35C1 SY35C1Y3WU EXCAVATOR parts catalog 30
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-37-1 |
1 |
A210414000006 |
2 |
挡圈 |
Retaining ring 30GB894.1 |
3-37-2 |
2 |
12935632 |
2 |
端盖 |
COLLARSWZ054A-2 |
3-37-3 |
3 |
60219440 |
4 |
浮动油封48×62×26.1 线径 |
oil seal |
3-37-4 |
4 |
60219335 |
2 |
衬套37×30×29 法兰 |
Bush |
3-37-5 |
5 |
A210608000057 |
2 |
O形圈 |
O-ring |
3-37-6 |
6 |
12935631 |
1 |
轴 |
shaftSWZ054A-1 |
3-37-7 |
7 |
12935634 |
1 |
轮体 |
rollerSWZ054A.1 |
3-37-8 |
8 |
60047627 |
1 |
闷头螺塞 |
Plug, screw |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

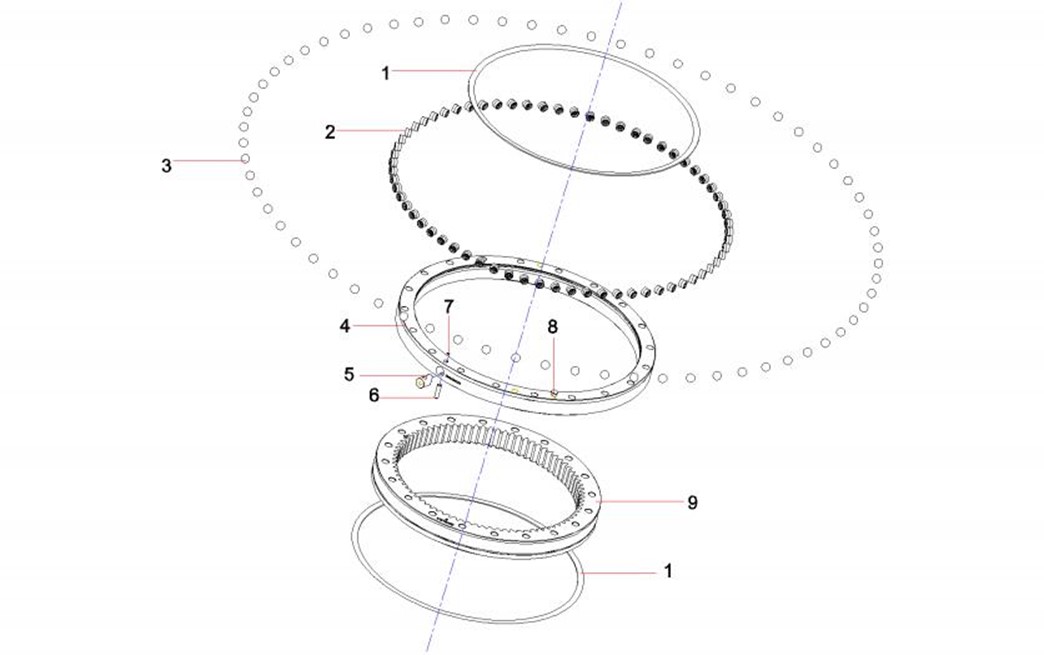

3-39-1 |
1 |
60205959 |
2 |
角式密封条 |
Angle sealing strip |
3-39-2 |
2 |
60041809 |
67 |
球型隔离块 |
Block, spacing, ball-type |
3-39-3 |
3 |
60041792 |
67 |
钢球 |
Ball, steel |
3-39-4 |
4 |
12900564 |
1 |
外圈 |
Outer RingSSf0585/22CHH-2 |
3-39-5 |
5 |
12900565 |
1 |
堵塞 |
pumpingSSf0585/22CHH-3 |
3-39-6 |
6 |
60062812 |
1 |
销 |
Pin |
3-39-7 |
7 |
60012591 |
1 |
销 |
Pin |
3-39-8 |
8 |
A229900010008 |
1 |
塑料堵塞 |
Plug,plastic |
3-39-9 |
9 |
12900563 |
1 |
内圈 |
Inner RingSSf0585/22CHH-1 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

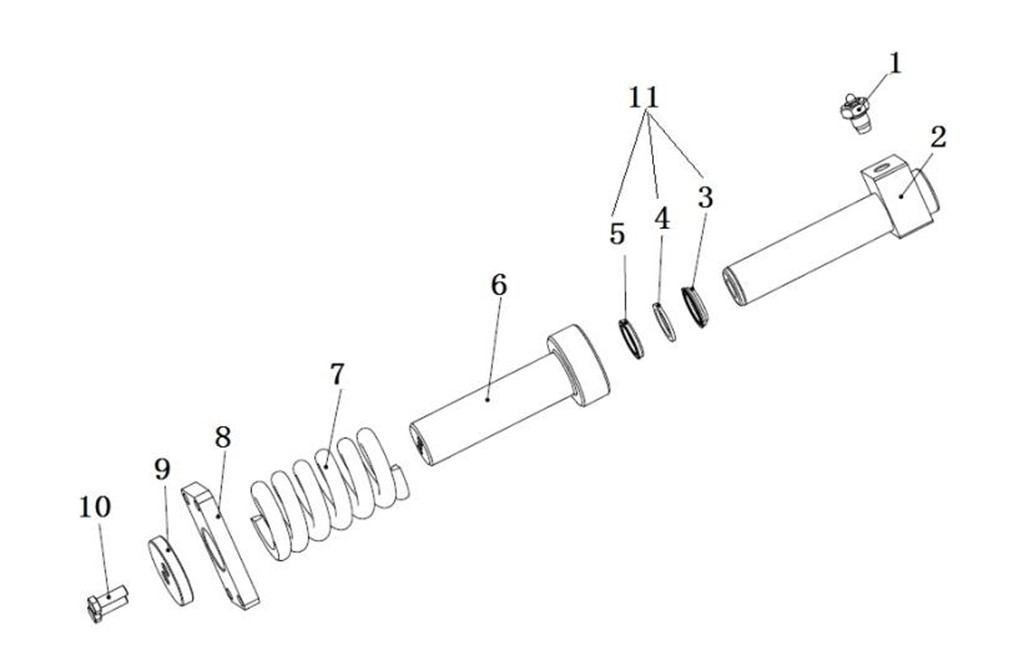

3-41-1 |
1 |
60248022 |
1 |
黄油阀 |
Refiller Valve |
3-41-2 |
2 |
60280434 |
1 |
顶杆 |
mandrel |
3-41-3 |
3 |
60248024 |
1 |
防尘圈 |
Dust Ring |
3-41-4 |
4 |
60248025 |
1 |
支承环 |
Bearing Ring |
3-41-5 |
5 |
60248026 |
1 |
密封圈 |
Seal Ring |
3-41-6 |
6 |
60280435 |
1 |
缸体 |
body cylinder |
3-41-7 |
7 |
60280436 |
1 |
弹簧 |
spring |
3-41-8 |
8 |
60280437 |
1 |
弹簧板 |
spring plate |
3-41-9 |
9 |
60280438 |
1 |
挡板 |
installation plate |
3-41-10 |
10 |
A210111000206 |
2 |
螺栓 |
Bolt M14×30GB5783 |
3-41-11 |
11 |
60248023 |
1 |
紧装置维修包SY35长龄 |
Tensioning Equipment Repairing |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

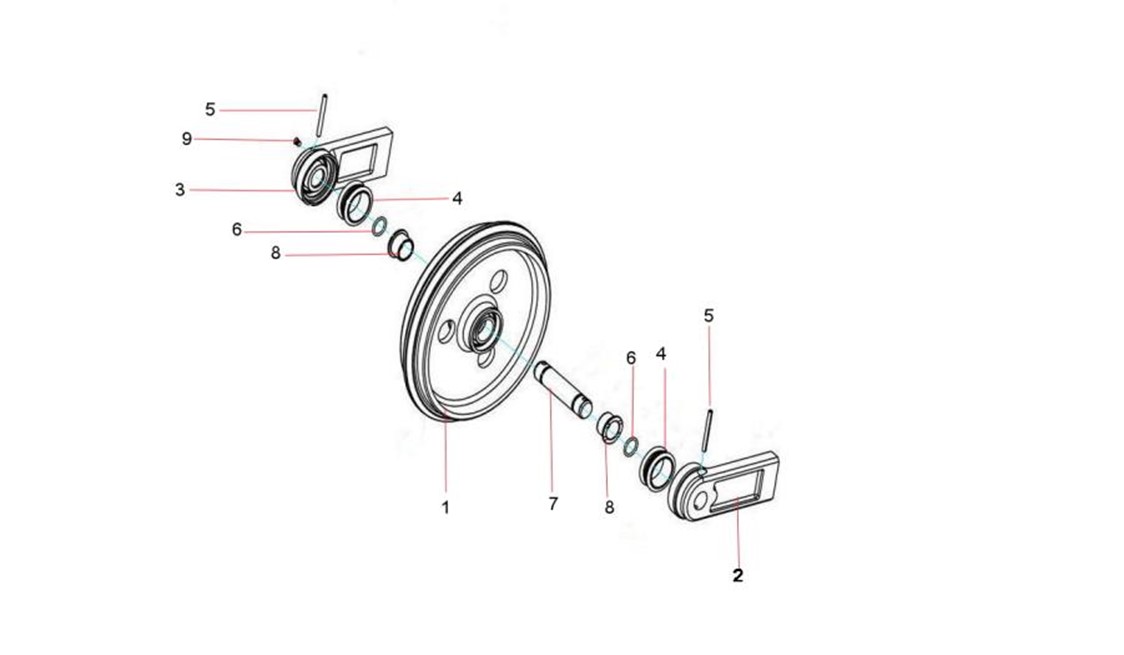

3-43-1 |
1 |
60280439 |
1 |
引导轮体 |
guide wheel body |
3-43-2 |
2 |
60280440 |
1 |
内支座 |
inner support abutment |
3-43-3 |
3 |
60280441 |
1 |
外支座 |
outer support abutment |
3-43-4 |
4 |
60280442 |
2 |
浮封组件 |
Oil seal |
3-43-5 |
5 |
A210507000021 |
2 |
销 |
Pin 8×80GB879.1 |
3-43-6 |
6 |
B230101000036 |
2 |
O形圈 |
O-ring 29.4×3.1JISB2401 |
3-43-7 |
7 |
60280443 |
1 |
轴 |
shaft |
3-43-8 |
8 |
60280444 |
2 |
轴套 |
Shaft Sleeve |
3-43-9 |
9 |
A210342000002 |
1 |
螺塞 |
Plug |

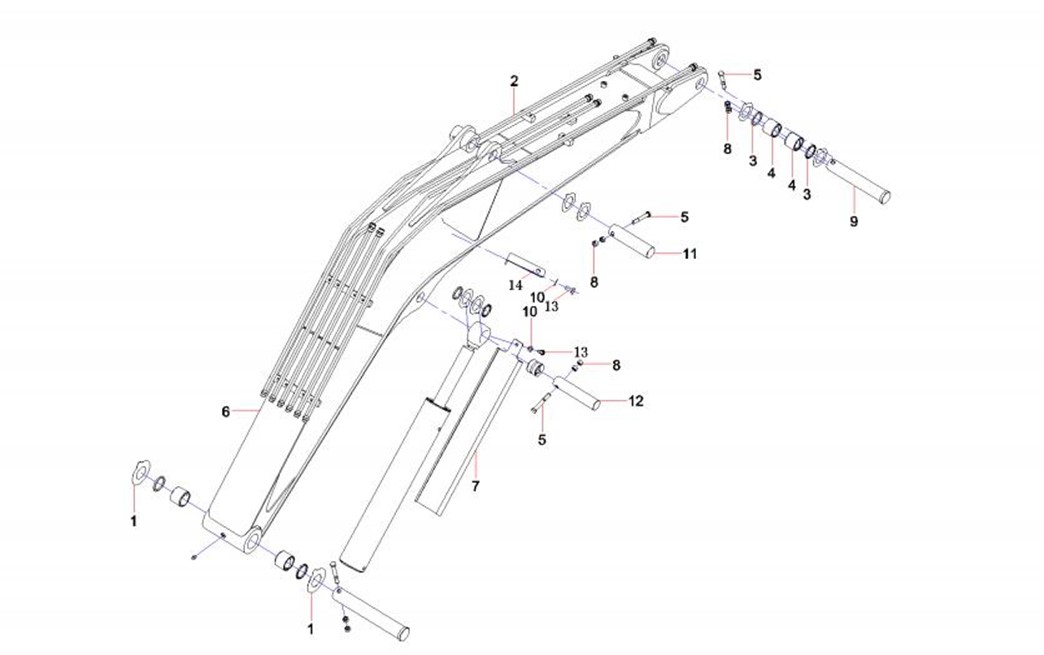

第4章
工作装置
(Working device)
