SANY SY35C SY35C1 SY35C1Y3WU EXCAVATOR parts catalog 31
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-3-1 |
1 |
10574180 |
2 |
垫片 |
Shim |
4-3-2 |
2 |
13070069 |
1 |
工作装置管路 |
Work device hydraulic Tube |
4-3-3 |
3 |
A230101000323 |
2 |
VAY密封圈 |
Ring, sealing |
4-3-4 |
4 |
13064878 |
2 |
轴套 |
Shaft Sleeve |
4-3-5 |
5 |
A210110000323 |
4 |
螺栓M12×90GB5782 10.9级 |
Bolt M12×90GB5782 10.9 |
4-3-6 |
6 |
13071065 |
1 |
动臂 |
Boom |
4-3-7 |
7 |
13063812 |
1 |
油缸护板 |
Oil cylinder protecting board |
4-3-8 |
8 |
A210307000031 |
22 |
螺母M12GB6170 10级 |
Nut M12GB6170 10 |
4-3-9 |
9 |
13072971 |
1 |
销轴 |
Shaft |
4-3-10 |
10 |
24000637 |
2 |
垫圈10GB97.1 达克锈 |
Washer |
4-3-11 |
11 |
13063797 |
1 |
销轴 |
Shaft |
4-3-12 |
12 |
13063776 |
1 |
销轴 |
Shaft |
4-3-13 |
13 |
A210111000012 |
2 |
螺栓 M10×20GB5783 10.9级 |
Bolt M10×20GB5783 10.9 |
4-3-14 |
14 |
13002021 |
1 |
灯架 |
Lamp Bracket |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

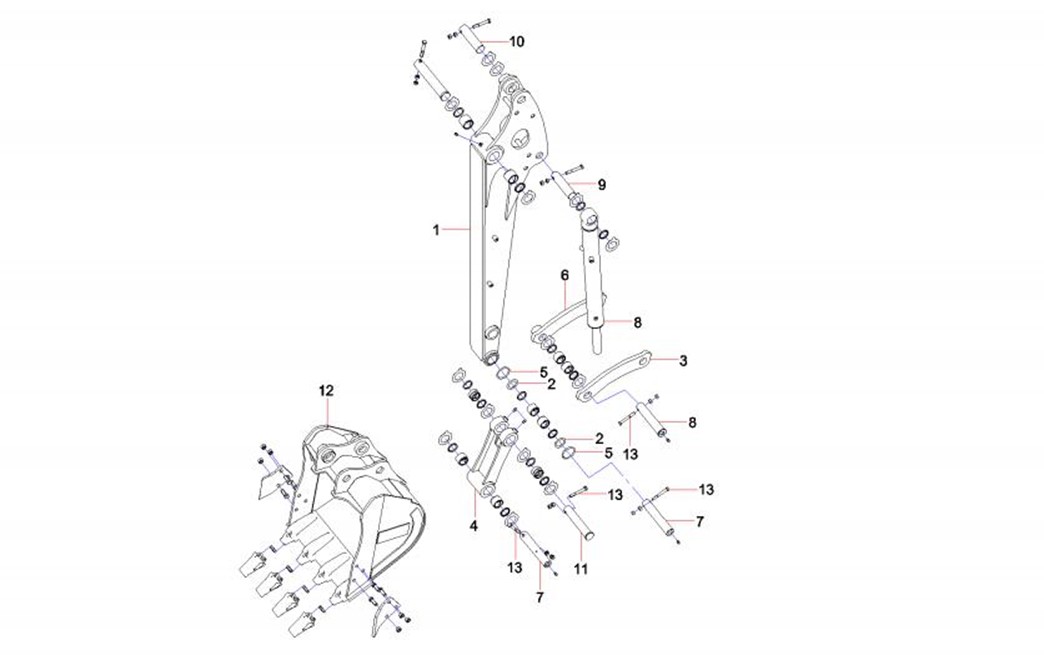

4-5-1 |
1 |
13070881 |
1 |
斗杆 |
Arm |
4-5-2 |
2 |
13085812 |
2 |
垫片 |
Spacer |
4-5-3 |
3 |
13075351 |
1 |
摇杆 |
Rocker |
4-5-4 |
4 |
13075349 |
1 |
连杆 |
Connecting Rod |
4-5-5 |
5 |
A210608000086 |
2 |
O形圈 |
O-ring |
4-5-6 |
6 |
13075352 |
1 |
摇杆 |
Rocker |
4-5-7 |
7 |
13072975 |
2 |
销轴 |
Shaft |
4-5-8 |
8 |
13073232 |
1 |
销轴 |
Shaft |
4-5-9 |
9 |
13072973 |
1 |
销轴 |
Shaft |
4-5-10 |
10 |
13063799 |
1 |
销轴 |
Shaft |
4-5-11 |
11 |
13072974 |
1 |
销轴 |
Shaft |
4-5-12 |
12 |
13075553 |
1 |
铲斗 |
Bucket |
4-5-13 |
13 |
A210111000127 |
5 |
螺栓 |
Bolt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

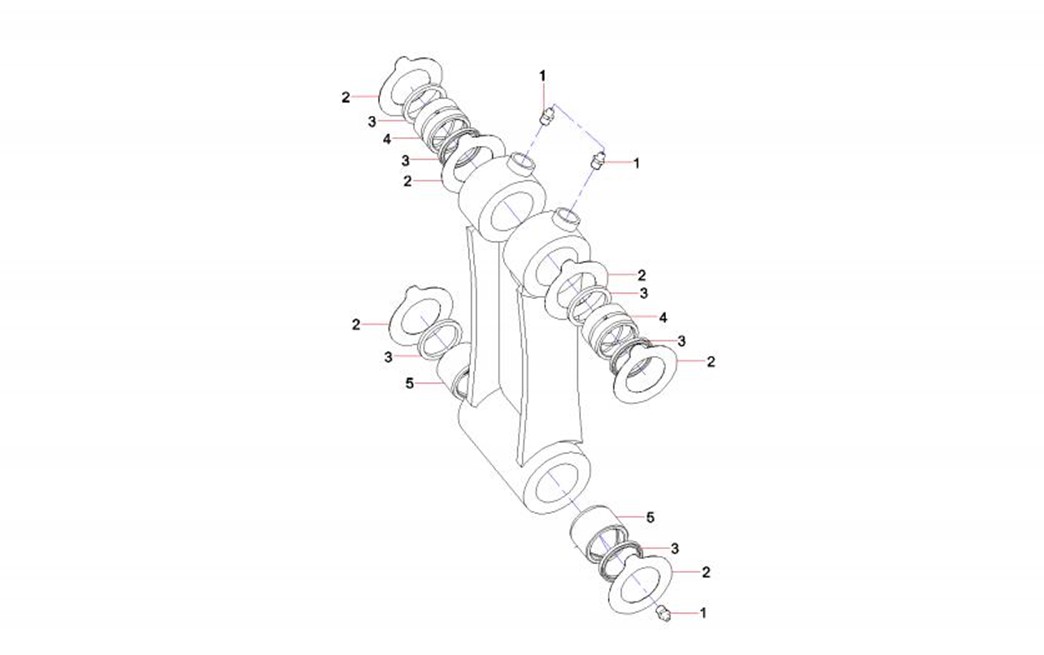

4-7-1 |
1 |
A210804000002 |
9 |
黄油嘴 |
Fitting, Grease |
4-7-2 |
2 |
13063804 |
24 |
垫片 |
Spacer |
4-7-3 |
3 |
60176725 |
10 |
DLI防尘圈 |
Dust Ring |
4-7-4 |
4 |
13073008 |
2 |
轴套 |
Shaft Sleeve |
4-7-5 |
5 |
13064724 |
6 |
轴套 |
Shaft Sleeve |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

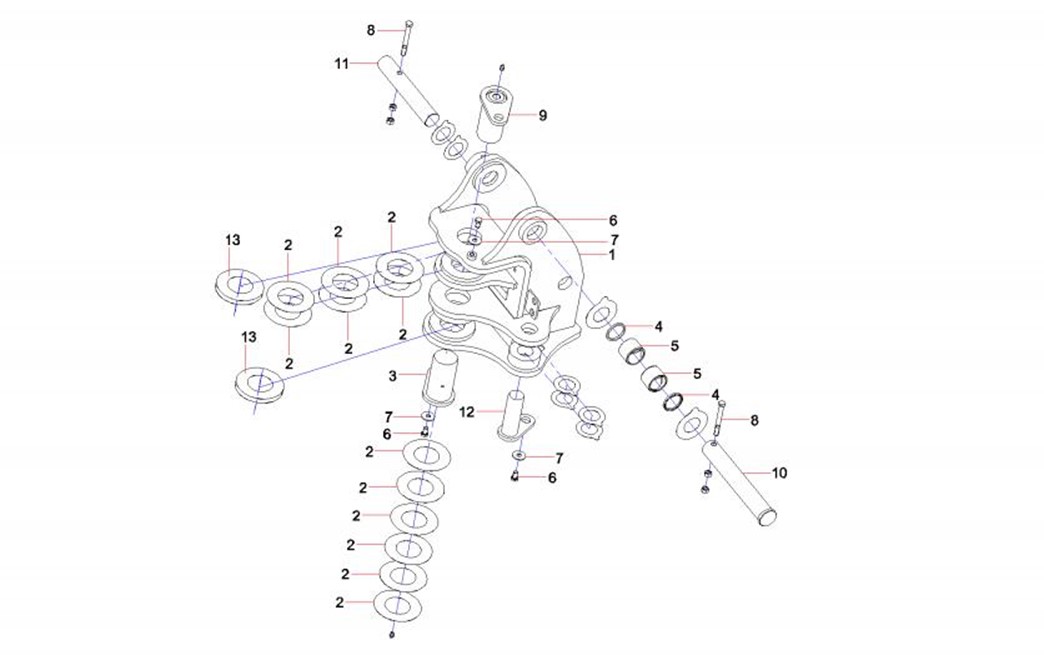

4-9-1 |
1 |
13072929 |
1 |
偏转头 |
Support |
4-9-2 |
2 |
A820102010793 |
12 |
垫片 |
Shim |
4-9-3 |
3 |
13077579 |
1 |
联板销轴 |
Brace piece axial |
4-9-4 |
4 |
B230101001119 |
2 |
DLI防尘圈 |
DLI dust ring |
4-9-5 |
5 |
10574181 |
2 |
轴套 |
Sleeve, shaft |
4-9-6 |
6 |
A210111000199 |
3 |
螺栓M12×20GB5783 10.9级 |
Bolt |
4-9-7 |
7 |
60060548 |
3 |
垫圈12GB96.1 达克锈 |
Washer 12GB96.1 |
4-9-8 |
8 |
A210110000384 |
2 |
螺栓M12×110GB5782 10.9级 |
Bolt M12×110GB5782 10.9 |
4-9-9 |
9 |
13077577 |
1 |
联板销轴 |
Brace piece axial pin |
4-9-10 |
10 |
13063805 |
1 |
销轴 |
Shaft |
4-9-11 |
11 |
13063806 |
1 |
销轴 |
Shaft |
4-9-12 |
12 |
13072985 |
1 |
联板销轴 |
Brace piece axial pin |
4-9-13 |
13 |
13529173 |
2 |
垫片 |
Spacer SY35C1Y3WU.3-24 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

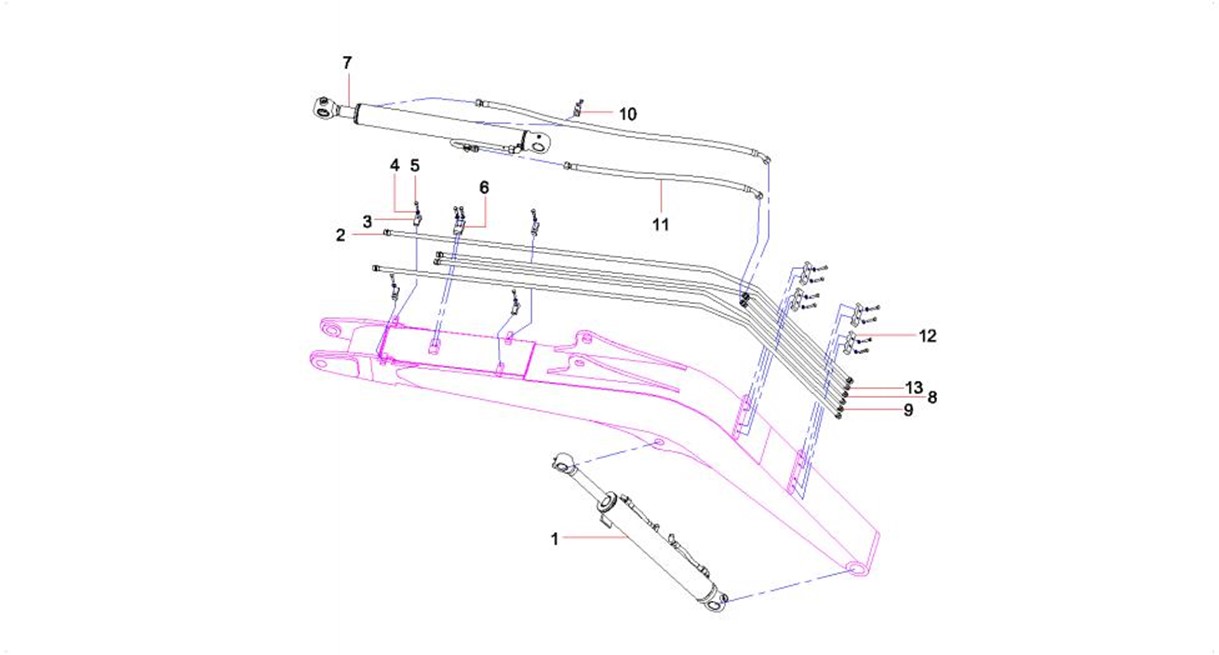

4-11-1 |
1 |
13019985 |
1 |
动臂油缸 |
Oil |
4-11-2 |
2 |
13054004 |
2 |
钢管总成 |
steel tube assembly |
4-11-3 |
3 |
13060351 |
8 |
管夹 |
Pipe nip |
4-11-4 |
4 |
A210405000007 |
18 |
垫圈 |
Washer |
4-11-5 |
5 |
A210111000093 |
18 |
螺栓 |
Bolt |
4-11-6 |
6 |
13060309 |
1 |
管夹 |
Pipe nip |
4-11-7 |
7 |
13048968 |
1 |
斗杆油缸 |
Arm cylinder |
4-11-8 |
8 |
13053966 |
2 |
钢管总成 |
steel tube |
4-11-9 |
9 |
13053604 |
1 |
钢管总成 |
steel tube |
4-11-10 |
10 |
13335611 |
2 |
固定夹 |
Clamp SY35C1Y3WU.3.1-5 |
4-11-11 |
11 |
B230103005316 |
2 |
胶管 |
Hose |
4-11-12 |
12 |
13060281 |
4 |
管夹 |
Pipe nip |
4-11-13 |
13 |
13053950 |
1 |
钢管总成 |
steel tube |
