SANY SY365C SY365C9 SY365C9C5K EXCAVATOR parts catalog 03

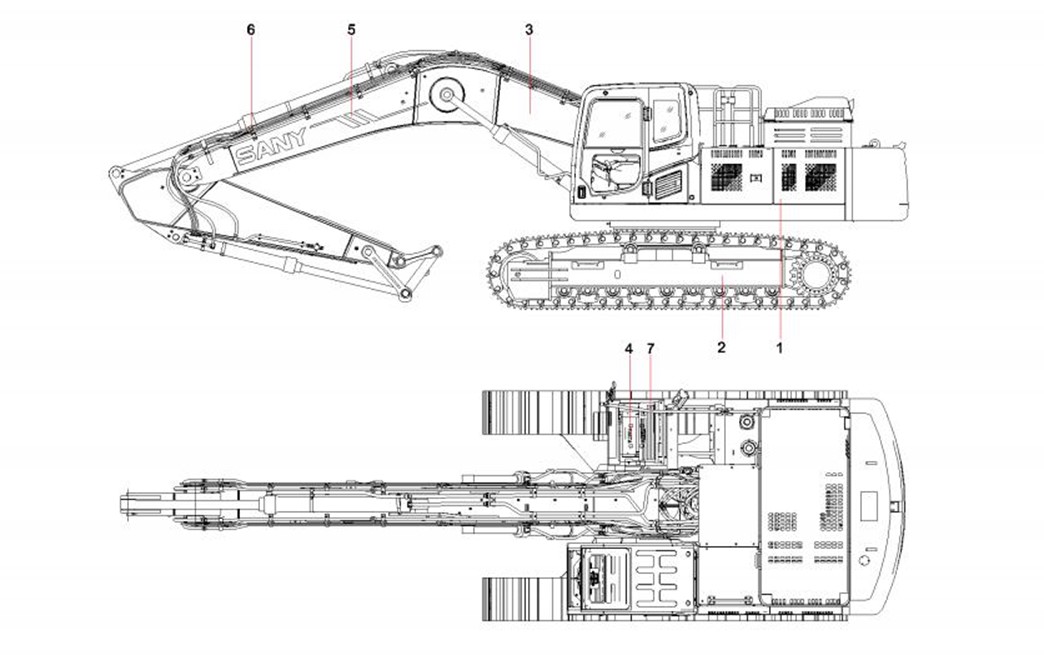

第1章
SY365C9液压挖掘机
(Hydraulic Excavator)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
1-3-1 |
1 |
13297123 |
1 |
SY335C9回转装置 |
Slewing device SY335C9C5K.1 |
1-3-2 |
2 |
12875736 |
1 |
行走装置 |
Travel device |
1-3-3 |
3 |
13014515 |
1 |
工作装置 |
Work Device |
1-3-4 |
4 |
13296363 |
1 |
电气系统 |
Electric system SY335C9C5K.5 |
1-3-5 |
5 |
13304186 |
1 |
涂装 |
Coating SY335C9C5K-TZ |
1-3-6 |
6 |
13303212 |
1 |
锤剪液压管路 |
Quartering hammer and crusher |
1-3-7 |
7 |
13297016 |
1 |
SY335C9液压挖掘机随机附件 |
SY335C9 hydraulic excavator |
第2章
SY335C9回转装置 (Slewing device SY335C9C5K.1)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-3-1 |
1 |
13295573 |
1 |
动力系统 |
Power system SY335C9C5K.1.3 |
2-3-2 |
2 |
13295863 |
1 |
覆盖件总装 |
General assembly of covering parts |
2-3-3 |
3 |
13276714 |
1 |
液压主管路 |
Hydraulic main pipeline |
2-3-4 |
4 |
13296802 |
1 |
回转平台 |
Revolving Frame SY335C9C5K.1.1 |
2-3-5 |
5 |
A820606030364 |
1 |
密封垫 |
Gasket, seal |
2-3-6 |
6 |
A820101117871 |
1 |
盖 |
Cover |
2-3-7 |
7 |
A210111000202 |
2 |
螺栓 |
Bolt M12×30GB578310.9 |
2-3-8 |
8 |
24000639 |
2 |
垫圈12GB97.1 达克锈 |
Washer |
2-3-9 |
9 |
A820101213102 |
4 |
垫片 |
Shim |
2-3-10 |
10 |
13283059 |
1 |
先导管路 |
Pilot pipeline SY335C9C5K.1.4 |
2-3-11 |
11 |
13297019 |
1 |
驾驶室总成 |
Cab SY335C9C5K.1.5 |
2-3-12 |
12 |
13253628 |
1 |
回转支承总成 |
Rotary bearing assy |
2-3-13 |
13 |
13296761 |
1 |
空调系统 |
Air conditioning SY335C9C5K.1.8 |
2-3-14 |
14 |
12066258 |
1 |
配重总成 |
Counterweight assembly |
2-3-15 |
15 |
60013102 |
4 |
垫圈 |
Washer 33GB1230 |
2-3-16 |
16 |
60112963 |
4 |
螺栓 M33×320GB5782 10.9级 |
Screw M33×320GB5782 10.9级 |
2-3-17 |
17 |
A820101326339 |
2 |
垫片 |
Shim |

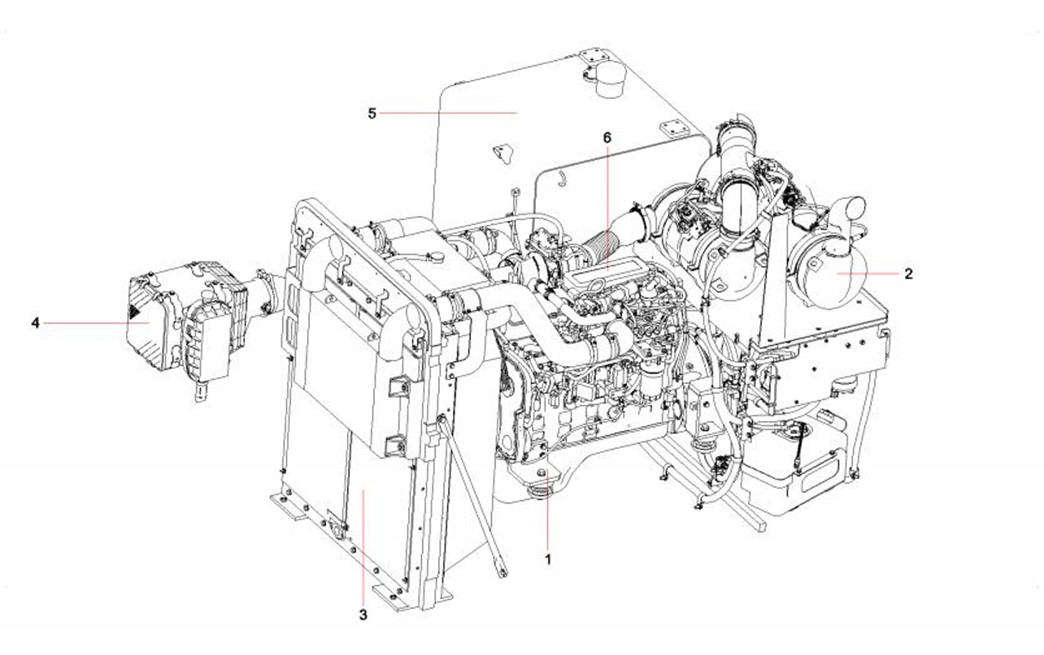

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-5-1 |
1 |
13295488 |
1 |
传动与减震系统 |
Transmission & shock mitigation |
2-5-2 |
2 |
13295516 |
1 |
排气系统 |
Exhaust system |
2-5-3 |
3 |
13295509 |
1 |
冷却系统 |
cooling system SY335C9C5K.1.3.3 |
2-5-4 |
4 |
13295501 |
1 |
进气系统 |
Intake System SY335C9C5K.1.3.4 |
2-5-5 |
5 |
13295537 |
1 |
燃油系统 |
Fuel System SY335C9C5K.1.3.5 |
2-5-6 |
6 |
60249059 |
1 |
发动机 |
Engine |
