SANY SY365C SY365C9 SY365C9C5K EXCAVATOR parts catalog 04
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

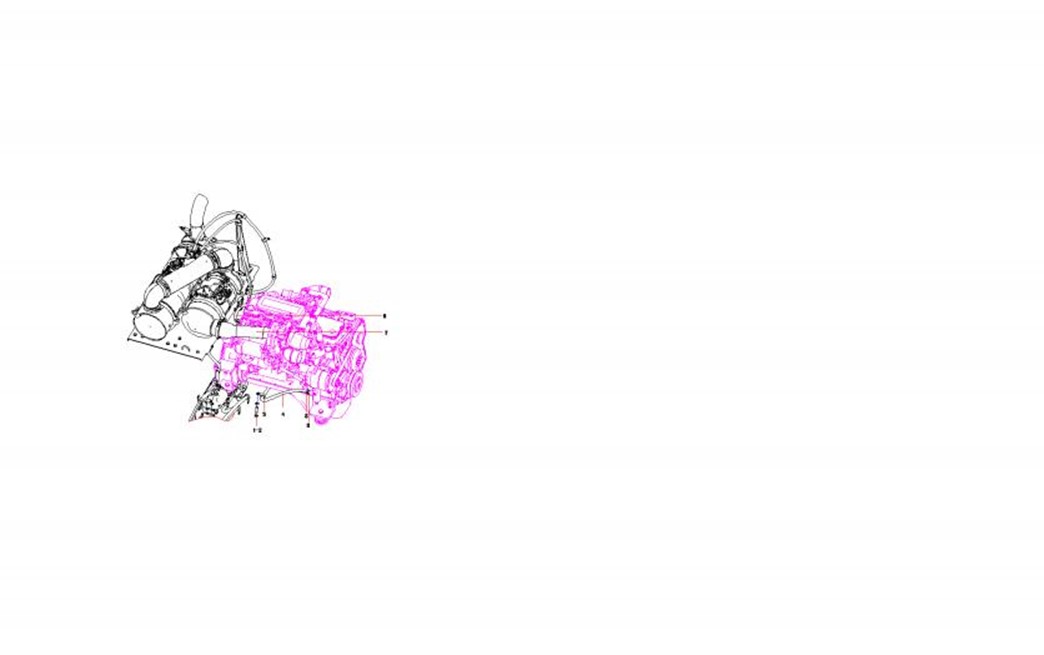

2-7-1 |
1 |
A210110000437 |
7 |
螺栓M12×65GB5782 10.9级 |
Bolt M12×65GB5782 10.9 |
2-7-2 |
2 |
24000639 |
15 |
垫圈12GB97.1 达克锈 |
Washer |
2-7-3 |
3 |
24000513 |
15 |
垫圈12GB93 达克锈 |
Washer |
2-7-4 |
4 |
11512739 |
1 |
发动机左前支腿 |
Support, engine, front left |
2-7-5 |
5 |
13293778 |
1 |
发动机左后支腿 |
ASM,ENGINE,MNT,LFT |
2-7-6 |
6 |
A210111000118 |
8 |
螺栓M12×55GB5783 10.9级 |
BoltM12×55GB5783 10.9 |
2-7-7 |
7 |
A820201000599 |
1 |
端盖 |
Cover, end |
2-7-8 |
8 |
A210111000120 |
12 |
螺栓M10×45GB5783 10.9级 |
Bolt M10×45GB5783 10.9 |
2-7-9 |
9 |
24000637 |
12 |
垫圈10GB97.1 达克锈 |
Washer |
2-7-10 |
10 |
A820103011151 |
4 |
垫块 |
Coaster |
2-7-11 |
11 |
A820301021297 |
4 |
螺栓 |
Bolt SY310C1.1.3.1-2 |
2-7-12 |
12 |
A210491000144 |
8 |
垫圈 |
Washer 18(GB1230) |
2-7-13 |
13 |
A820101341529 |
8 |
碗垫 |
Coaster, bowl |
2-7-14 |
14 |
A230199000042 |
4 |
橡胶件 |
Cushion |
2-7-15 |
15 |
A820204000534 |
4 |
螺母 |
Nut SY310C1.1.3.1-4 |
2-7-16 |
16 |
A230199000043 |
4 |
橡胶件 |
Cushion |
2-7-17 |
17 |
11512678 |
1 |
发动机右前支腿 |
Support, engine, front right |
2-7-18 |
18 |
13293779 |
1 |
发动机右后支腿 |
ASM,ENGINE,MNT,RIGHT |
2-7-19 |
19 |
60082577 |
1 |
法兰联轴器 |
Coupling, shaft |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

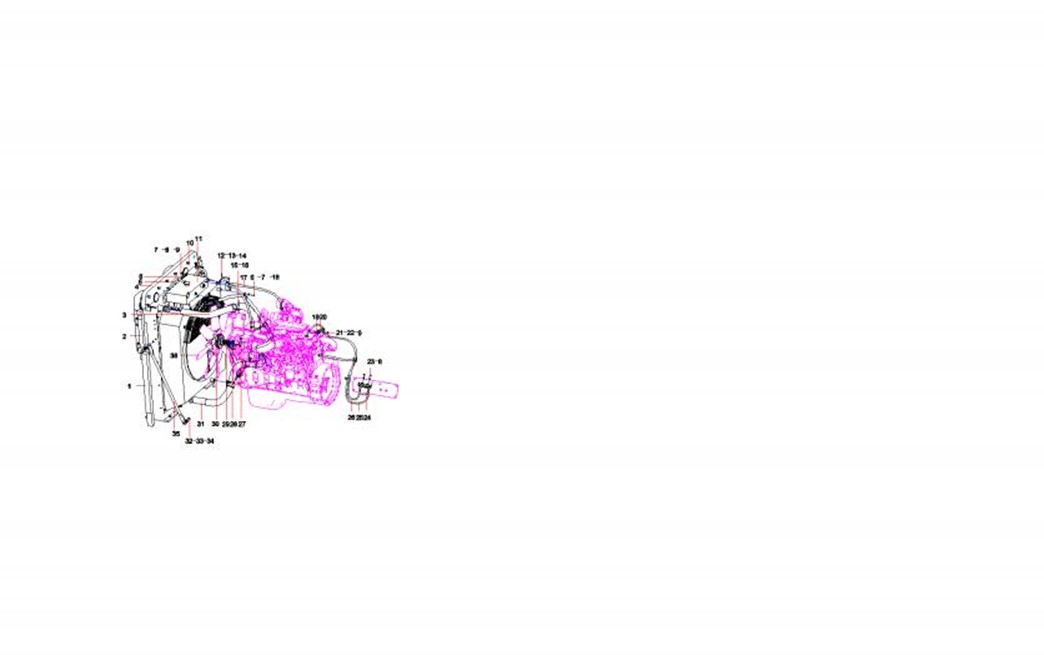

2-9-1 |
1 |
60262512 |
38 |
垫圈12GB97.1 锌镍合金 |
Washer |
2-9-2 |
2 |
60262507 |
22 |
螺栓M12×25GB5783 10.9级 锌镍 |
Bolt |
2-9-3 |
3 |
60086355 |
2 |
线束固定夹 |
Clamp, harness |
2-9-4 |
4 |
13501423 |
1 |
后处理回水管 |
hose SY335C9C5K.1.3.2B-7 |
2-9-5 |
5 |
A210855000008 |
10 |
喉箍 |
Hoop |
2-9-6 |
6 |
60252875 |
1 |
接头芯 |
fixing dice |
2-9-7 |
7 |
13294789 |
1 |
排气尾管 |
Exhaust Tail Pipe |
2-9-8 |
8 |
13501358 |
1 |
后处理进水管 |
hose SY335C9C5K.1.3.2C-1 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

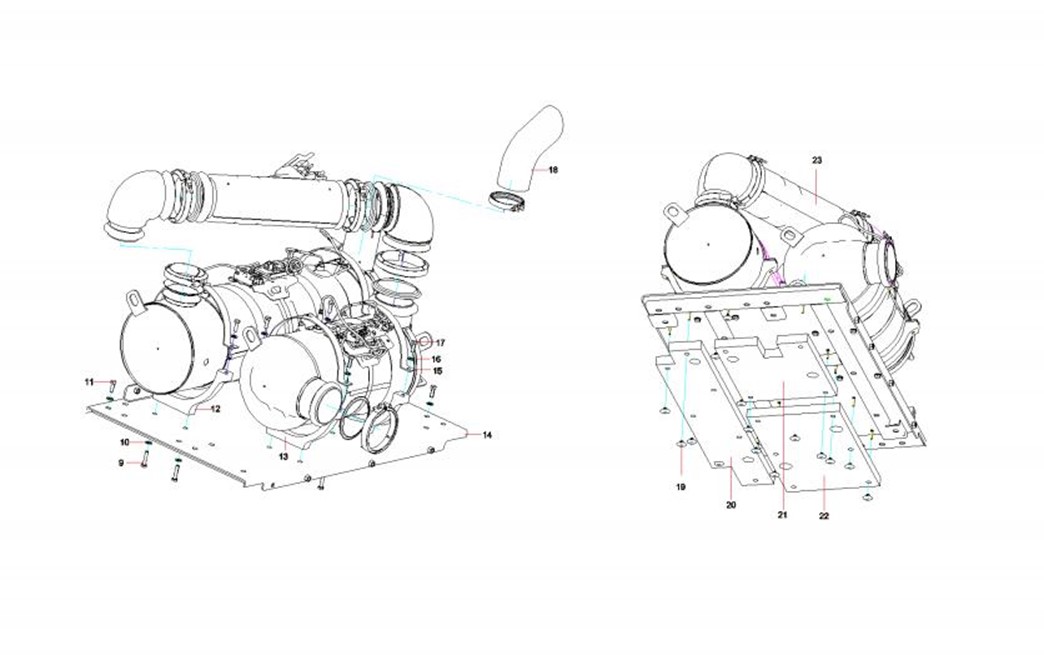

2-11-9 |
9 |
21005186 |
8 |
螺栓 |
Bolt M10×40GB5783 10.9 |
2-11-10 |
10 |
24000637 |
28 |
垫圈10GB97.1 达克锈 |
Washer |
2-11-11 |
11 |
A210111000103 |
13 |
螺栓M12×60GB5783 10.9级 |
Bolt M12×60GB5783 10.9 |
2-11-12 |
12 |
13294397 |
2 |
CR下支架 |
mounting bracket |
2-11-13 |
13 |
13294396 |
2 |
DOC下支架 |
mounting bracket |
2-11-14 |
14 |
13505686 |
1 |
后处理底板组件 |
plate weldment |
2-11-15 |
15 |
13294398 |
4 |
上支架 |
top bracket SY335C9C5K.1.3.2-13 |
2-11-16 |
16 |
24000637 |
28 |
垫圈10GB97.1 达克锈 |
Washer |
2-11-17 |
17 |
A210111000024 |
20 |
螺栓 |
Bolt M10×30GB5783 10.9 |
2-11-18 |
18 |
13294792 |
1 |
排气接管 |
vent connection |
2-11-19 |
19 |
11961759 |
17 |
扣钉 |
Pintle |
2-11-20 |
20 |
13295256 |
1 |
海绵 |
sponge SY335C9C5K.1.3.2.2-1 |
2-11-21 |
21 |
13324870 |
1 |
隔热海绵 |
sponge SY335C9C5K.1.3.2.2-2 |
2-11-22 |
22 |
13324871 |
1 |
隔热海绵 |
sponge SY335C9C5K.1.3.2.2-3 |
2-11-23 |
23 |
60271111 |
1 |
后处理总成 |
DOC-SCR-335 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

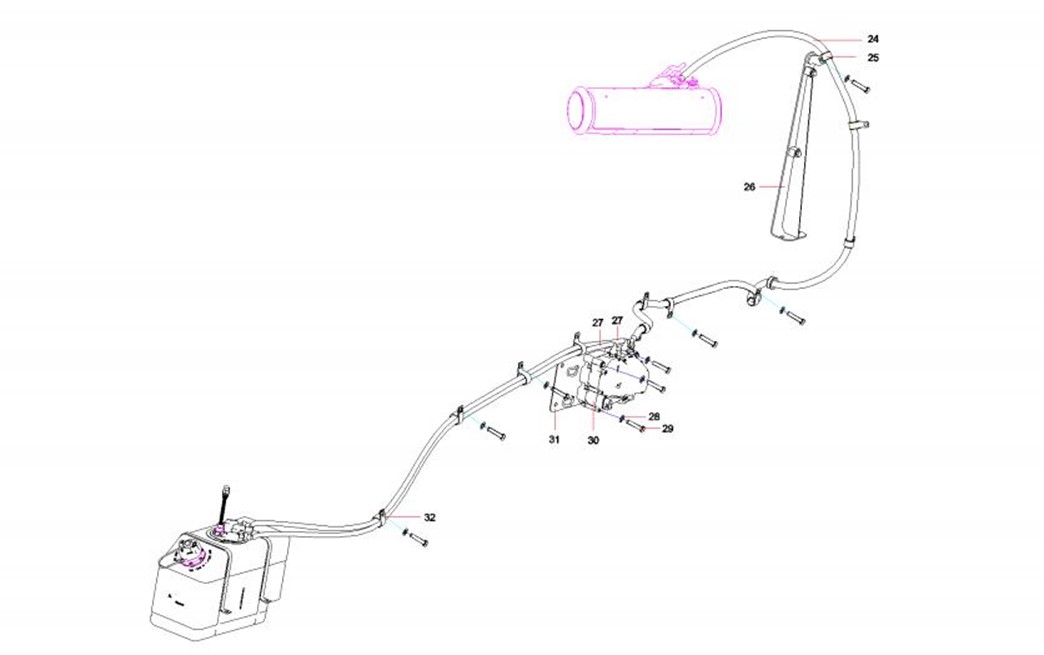

2-13-24 |
24 |
60251663 |
1 |
尿素喷射管 |
Heated DEF Pressure Line |
2-13-25 |
25 |
60149605 |
3 |
线束固定夹 |
Harness clamp |
2-13-26 |
26 |
13502981 |
1 |
线束支架 |
harness timbering |
2-13-27 |
27 |
60251664 |
2 |
尿素吸液管 |
Heated DEF Suction Line |
2-13-28 |
28 |
24000633 |
3 |
垫圈8GB97.1 达克锈 |
Washer |
2-13-29 |
29 |
A210111000098 |
3 |
螺栓 |
Bolt M8×90(GB5783) |
2-13-30 |
30 |
60245292 |
1 |
尿素供给模块 |
Carbamide supply module |
2-13-31 |
31 |
13506083 |
1 |
尿素泵安装板总成 |
DEF pump installing plate 2 |
2-13-32 |
32 |
60149606 |
5 |
线束固定夹 |
Harness clamp |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

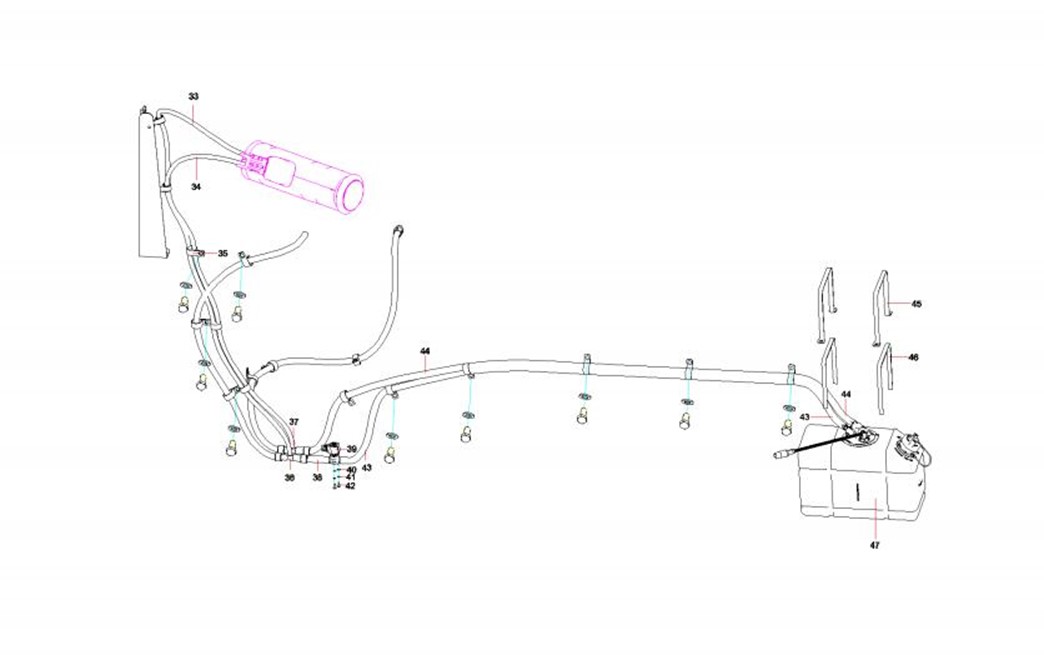

2-15-33 |
33 |
13585637 |
1 |
DRT进水管 |
Hose SY215C9C5KL.1.3.2-19 |
2-15-34 |
34 |
13585636 |
1 |
DRT回水管 |
Hose SY215C9C5KL.1.3.2-18 |
2-15-35 |
35 |
60086357 |
4 |
线束固定夹 |
Harness clamp |
2-15-36 |
36 |
60251666 |
2 |
三通接头 |
Coolant Supply Line Tee |
2-15-37 |
37 |
A229900001347 |
2 |
软管环箍 |
Hoop, hose |
2-15-38 |
38 |
13501372 |
1 |
流量阀进水管 |
hose SY335C9C5K.1.3.2B-2 |
2-15-39 |
39 |
60251665 |
1 |
尿素解冻流量阀 |
Coolant Flow Valve |
2-15-40 |
40 |
A210405000005 |
2 |
垫圈 |
Washer 5GB97.1 |
2-15-41 |
41 |
24000509 |
2 |
垫圈5GB93 达克锈 |
Washer |
2-15-42 |
42 |
A210204000247 |
2 |
螺钉 |
Screw M5×10GB70.1 |
2-15-43 |
43 |
13501373 |
1 |
尿素罐进水管 |
hose SY335C9C5K.1.3.2B-3 |
2-15-44 |
44 |
13501415 |
1 |
尿素罐回水管 |
hose SY335C9C5K.1.3.2B-5 |
2-15-45 |
45 |
13506674 |
2 |
上固定架 |
Upper Fixing Bracket |
2-15-46 |
46 |
13506676 |
2 |
橡胶条 |
Rubber Belt SY335C9C5K.1.3.2B.5 |
2-15-47 |
47 |
60251662 |
1 |
尿素罐 |
DEF Tank |
