SANY SY365C SY365C9 SY365C9C5K EXCAVATOR parts catalog 05
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

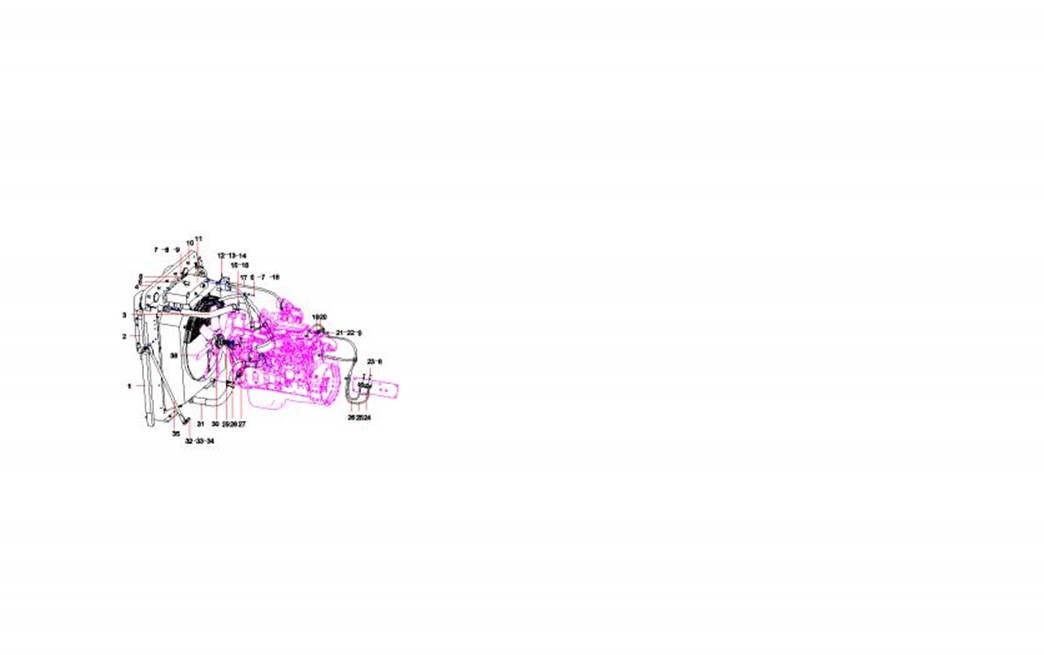

2-17-1 |
1 |
12290884 |
1 |
左侧海绵 |
Side Sponge Of |
2-17-2 |
2 |
13301938 |
1 |
侧海绵 |
Side Sponge Two |
2-17-3 |
3 |
13502837 |
1 |
发动机出水管 |
hot water hose |
2-17-4 |
4 |
13301939 |
1 |
中密封海绵 |
MIDDLE SPONGE |
2-17-5 |
5 |
13502380 |
1 |
水散排气管 |
Connection Rubber of Radiator |
2-17-6 |
6 |
A229900001347 |
11 |
软管环箍 |
Hoop, hose |
2-17-7 |
7 |
A210111000197 |
11 |
螺栓 |
Bolt M10×25GB5783 10.9 |
2-17-8 |
8 |
24000637 |
19 |
垫圈10GB97.1 达克锈 |
Washer |
2-17-9 |
9 |
60086355 |
7 |
线束固定夹 |
Clamp, harness |
2-17-10 |
10 |
11961759 |
6 |
扣钉 |
Pintle |
2-17-11 |
11 |
60254468 |
1 |
散热器 |
Radiator |
2-17-12 |
12 |
13590538 |
1 |
水管支架 |
bracket SY365C9C5K.1.3.3.2 |
2-17-13 |
13 |
60262512 |
1 |
垫圈12GB97.1 锌镍合金 |
Washer |
2-17-14 |
14 |
60262507 |
1 |
螺栓M12×25GB5783 10.9级 锌镍 |
Bolt |
2-17-15 |
15 |
A210111000343 |
1 |
螺栓M8×20GB5783 10.9级 |
Bolt M8×20GB5783 10.9 |
2-17-16 |
16 |
24000633 |
1 |
垫圈8GB97.1 达克锈 |
Washer |
2-17-17 |
17 |
13502574 |
1 |
增压器排气管 |
Exhaust Tube of Turbocharger |
2-17-18 |
18 |
60086357 |
4 |
线束固定夹 |
Harness clamp |
2-17-19 |
19 |
A210307000012 |
1 |
螺母 |
Nut M8GB6170 |
2-17-20 |
20 |
13673629 |
2 |
水管支架 |
steel SY365C9C5K.1.3.5.5 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-19-21 |
21 |
60262512 |
2 |
垫圈12GB97.1 锌镍合金 |
Washer |
2-19-22 |
22 |
60262507 |
2 |
螺栓M12×25GB5783 10.9级 锌镍 |
Bolt |
2-19-23 |
23 |
B210299000005 |
1 |
内六角螺钉 |
Screw, hex,inner |
2-19-24 |
24 |
60251650 |
1 |
防腐器 |
Corrosion Resistor |
2-19-25 |
25 |
13502568 |
1 |
水滤出水管 |
Exhaust Pipe of Radiator |
2-19-26 |
26 |
13502382 |
1 |
水滤进水管 |
Exhaust Pipe of Radiator |
2-19-27 |
27 |
13445860 |
1 |
离合器支架 |
clutch bracket 1 |
2-19-28 |
28 |
13445861 |
1 |
离合器风扇隔套 |
Fan spacer tube |
2-19-29 |
29 |
A210204000355 |
4 |
螺钉M10×40GB70.1 10.9级 |
Screw M10×40GB70.1 10.9 |
2-19-30 |
30 |
60266237 |
1 |
电控硅油离合器 |
clutch |
2-19-31 |
31 |
13600486 |
1 |
散热器出水管 |
steel SY365C9C5K.1.3.3-1 |
2-19-32 |
32 |
A210111000263 |
4 |
螺栓 M16×30GB5783 10.9级 |
Bolt M16×30GB5783 10.9 |
2-19-33 |
33 |
24000514 |
4 |
垫圈16GB93 达克锈 |
Washer |
2-19-34 |
34 |
24000642 |
4 |
垫圈16GB97.1 达克锈 |
Washer |
2-19-35 |
35 |
11371981 |
2 |
支撑 |
Support |
2-19-36 |
36 |
60266516 |
1 |
风扇 |
fan |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

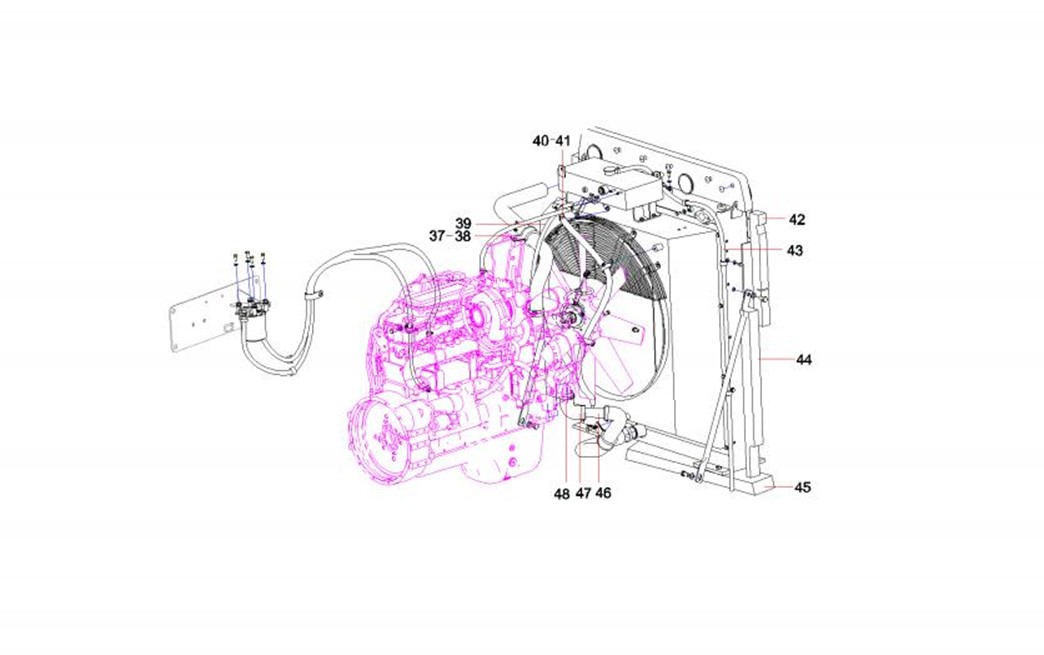

2-21-37 |
37 |
12290771 |
2 |
衬套_冷水管 |
bush |
2-21-38 |
38 |
12290781 |
2 |
管夹_冷水管 |
clamp |
2-21-39 |
39 |
13502972 |
1 |
缸体排气管 |
Exhaust Tube of Cylinder Shell |
2-21-40 |
40 |
A210855000008 |
2 |
喉箍 |
Hoop |
2-21-41 |
41 |
13502374 |
1 |
发动机注水管 |
Affusion Tube |
2-21-42 |
42 |
13301937 |
1 |
侧海绵 |
Side Sponge One |
2-21-43 |
43 |
13502381 |
1 |
副水箱排气管 |
Exhaust Tube of Water Tank |
2-21-44 |
44 |
12290881 |
1 |
右侧海绵 |
Side Sponge Of |
2-21-45 |
45 |
A820699000952 |
1 |
海绵 |
Foam |
2-21-46 |
46 |
13427748 |
1 |
散热器出水钢管总成 |
Water outlet steel tube assembly of |
2-21-47 |
47 |
A229900003104 |
4 |
T型抱箍 |
Anchor ear, T-type |
2-21-48 |
48 |
13600487 |
1 |
发动机进水管 |
steel SY365C9C5K.1.3.3-2 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

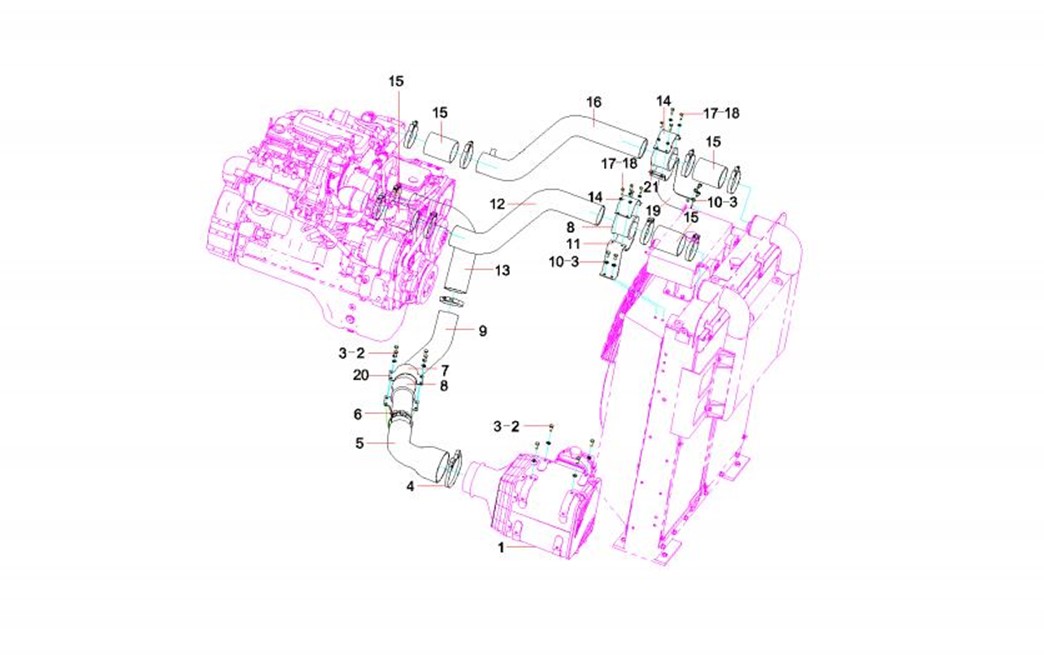

2-23-1 |
1 |
60254047 |
1 |
空气滤清器 |
Air Cleaner |
2-23-2 |
2 |
A210111000197 |
10 |
螺栓 |
Bolt M10×25GB5783 10.9 |
2-23-3 |
3 |
24000637 |
14 |
垫圈10GB97.1 达克锈 |
Washer |
2-23-4 |
4 |
A229900002262 |
1 |
T型抱箍 |
Anchor ear, T-type |
2-23-5 |
5 |
13501680 |
1 |
胶管_空滤出 |
air cleaner exhaust Rubber Hose |
2-23-6 |
6 |
60250343 |
11 |
T型抱箍φ104.8- φ112.7 带弹簧 |
T-type anchor ear |
2-23-7 |
7 |
13401469 |
1 |
弯板 |
board SY335C9C5K.1.3.4-3 |
2-23-8 |
8 |
12350070 |
3 |
套 |
BUSHINGSY335C9C4K.1.3.4-11 |
2-23-9 |
9 |
13501693 |
1 |
空滤出口钢管 |
Air filter outlet tube |
2-23-10 |
10 |
A210111000012 |
4 |
螺栓 M10×20GB5783 10.9级 |
Bolt M10×20GB5783 10.9 |
2-23-11 |
11 |
12295111 |
1 |
右支撑 |
right supportSY335C9C4K.1.3.4.2 |
2-23-12 |
12 |
13501891 |
1 |
钢管_进中冷 |
Air inlet steel tube |
2-23-13 |
13 |
12290825 |
1 |
胶管_进 |
Turbo. Exhaust Rubber |
2-23-14 |
14 |
12294774 |
2 |
管箍 |
Tube collar SY335C9C4K.1.3.4-9 |
2-23-15 |
15 |
13501938 |
4 |
连接胶管 |
connect SY335C9C4K.1.3.4A-13 |
2-23-16 |
16 |
13590546 |
1 |
钢管_ 中冷出焊接总成 |
Air outlet steel tube |
2-23-17 |
17 |
A210111000323 |
8 |
螺栓M8×25GB5783 10.9级 |
Bolt M8×25GB5783 10.9 |
2-23-18 |
18 |
24000633 |
8 |
垫圈8GB97.1 达克锈 |
Washer |
2-23-19 |
19 |
13502054 |
1 |
左支撑 |
left support SY335C9C4K.1.3.4A.3 |
2-23-20 |
20 |
13501965 |
1 |
空滤出口钢管支架 |
right support |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

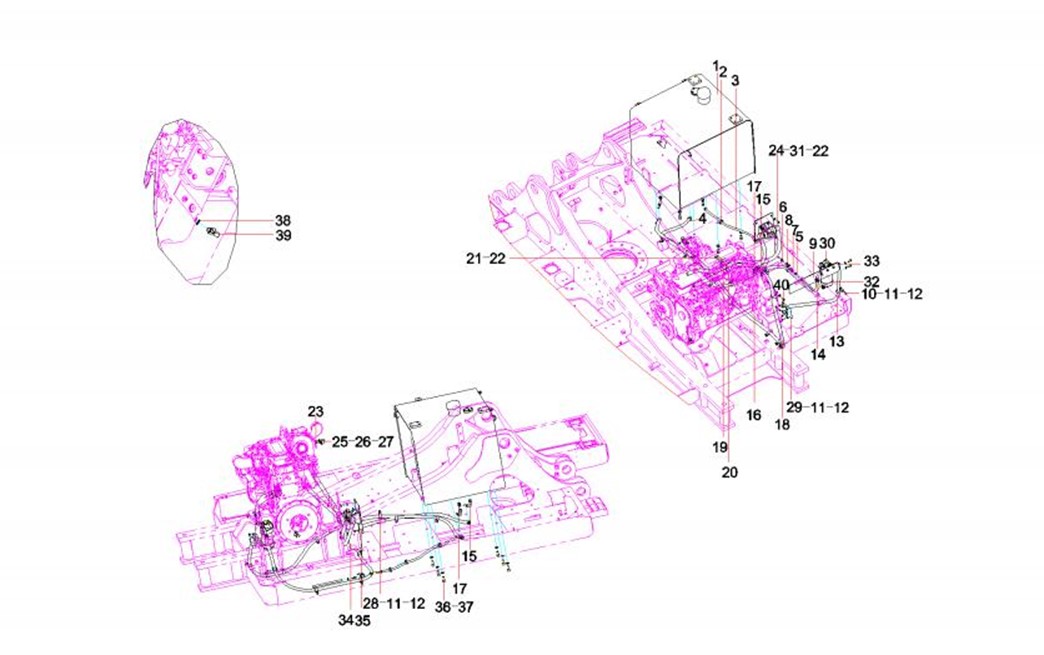

2-25-1 |
1 |
13506825 |
1 |
燃油箱总成 |
Fuel Tank Assy. |
2-25-2 |
2 |
11348391 |
3 |
护孔环 |
Grommet |
2-25-3 |
3 |
12019940 |
1 |
软管 |
soft pipe |
2-25-4 |
4 |
13501441 |
1 |
进油管 |
oil pipe 1 SY335C9C5K.1.3.5C-1 |
2-25-5 |
5 |
A210855000003 |
3 |
喉箍 |
Hoop |
2-25-6 |
6 |
11251714 |
1 |
接头 |
Adapter |
2-25-7 |
7 |
11331654 |
1 |
接头 |
Adapter |
2-25-8 |
8 |
60046622 |
1 |
燃油开关 |
Switch, fuel |
2-25-9 |
9 |
11273607 |
1 |
软管 |
Hose |
2-25-10 |
10 |
60086357 |
9 |
线束固定夹 |
Harness clamp |
2-25-11 |
11 |
60262512 |
25 |
垫圈12GB97.1 锌镍合金 |
Washer |
2-25-12 |
12 |
60262507 |
25 |
螺栓M12×25GB5783 10.9级 锌镍 |
Bolt |
2-25-13 |
13 |
13501481 |
1 |
进油管 |
oil pipe 2 SY335C9C5K.1.3.5C-2 |
2-25-14 |
14 |
A210855000008 |
6 |
喉箍 |
Hoop |
2-25-15 |
15 |
60141840 |
6 |
胶管接头 |
Rubber hose joint |
2-25-16 |
16 |
B210780000587 |
4 |
管接头 |
Connector, pipe |
2-25-17 |
17 |
24004879 |
2 |
管接头 |
Connector |
2-25-18 |
18 |
13501487 |
1 |
回油管 |
oil return pipe |
2-25-19 |
19 |
13590692 |
1 |
机油管左管夹 |
Oil pipe left clamp |
2-25-20 |
20 |
A820606020470 |
2 |
φ34胶垫 |
Gasket, rubber |
