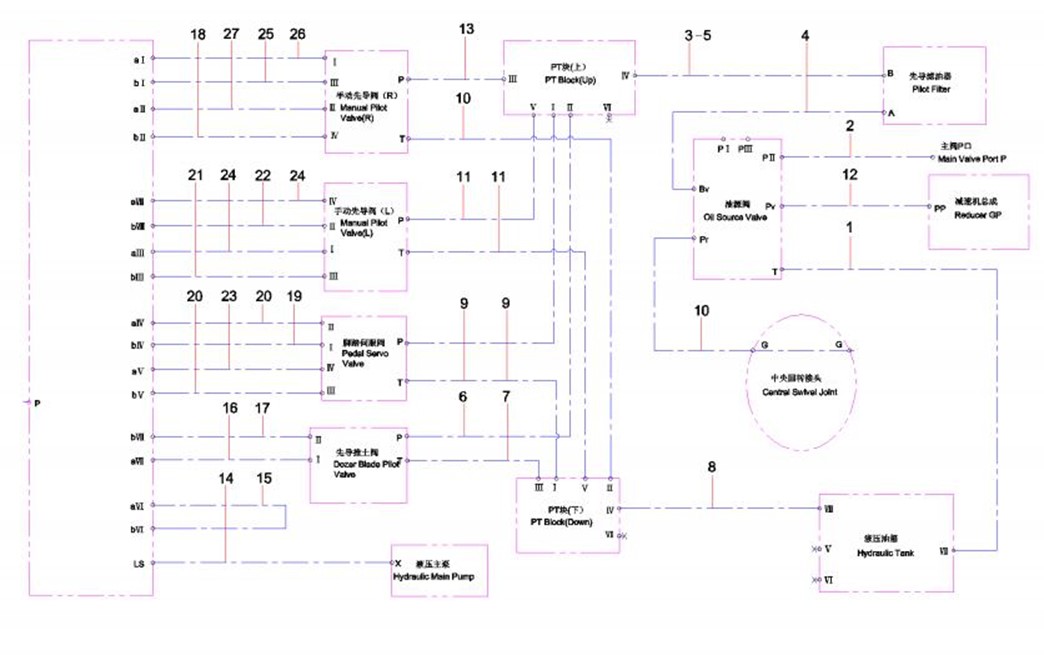

SANY SY55C SY55C9 SY55C9I2R EXCAVATOR parts catalog 05
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-17-1 |
1 |
B230103000982 |
1 |
胶管 |
Hose |
2-17-2 |
2 |
B230103004283 |
1 |
胶管 |
Hose |
2-17-3 |
3 |
60024592 |
1 |
胶管 |
Hose,rubber |
2-17-4 |
4 |
B230103000977 |
1 |
胶管 |
Hose, rubber |
2-17-5 |
5 |
B210780000847 |
1 |
管接头 |
Connector, pipe |
2-17-6 |
6 |
21053860 |
1 |
胶管 |
Hose |
2-17-7 |
7 |
B230103001456 |
1 |
胶管 |
Hose, rubber |
2-17-8 |
8 |
A831213105000 |
1 |
胶管 |
Hose |
2-17-9 |
9 |
60158614 |
2 |
胶管 |
Hose |
2-17-10 |
10 |
B230103003277 |
2 |
胶管 |
Hose, rubber |
2-17-11 |
11 |
B230103000984 |
2 |
胶管 |
Hose, rubber |
2-17-12 |
12 |
B230103005488 |
1 |
胶管 |
Hose, rubber |
2-17-13 |
13 |
B230103000983 |
1 |
胶管 |
Hose |
2-17-14 |
14 |
21022226 |
1 |
胶管 |
Hose |
2-17-15 |
15 |
A831233055000 |
1 |
胶管 |
Hose |
2-17-16 |
16 |
B230103002722 |
1 |
管 |
Hose, rubber |
2-17-17 |
17 |
60032648 |
1 |
胶管 |
Hose |
2-17-18 |
18 |
A831211210000 |
1 |
胶管 |
Hose |
2-17-19 |
19 |
21025907 |
1 |
胶管 |
Hose |
2-17-20 |
20 |
B230103002684 |
2 |
胶管 |
Hose |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-19-21 |
21 |
23000929 |
1 |
胶管 |
Hose |
2-19-22 |
22 |
B230103002708 |
1 |
胶管 |
Hose |
2-19-23 |
23 |
B230103003295 |
1 |
胶管 |
Hose |
2-19-24 |
24 |
21027341 |
2 |
胶管 |
Hose |
2-19-25 |
25 |
B230103000671 |
1 |
胶管 |
Hose, rubber |
2-19-26 |
26 |
B230103005490 |
1 |
胶管 |
Hose |
2-19-27 |
27 |
B230103001434 |
1 |
胶管 |
Hose |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-21-1 |
1 |
60038376 |
2 |
护罩 |
Cover, protective |
2-21-2 |
2 |
60008380 |
4 |
阀块组件 |
Block GP, valve |
2-21-3 |
3 |
60008393 |
1 |
固定板总成 |
Plate AS, fixing |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-23-1 |
1 |
60008400 |
4 |
销 |
Pin |
2-23-2 |
2 |
60008390 |
4 |
弹簧 |
Spring |
2-23-3 |
3 |
60008397 |
4 |
推杆 |
Pushrod, valve |
2-23-4 |
4 |
60038696 |
4 |
柱塞组件 |
Plunger GP |
2-23-5 |
5 |
60008381 |
4 |
阀芯 |
Spool, valve |
2-23-6 |
6 |
60008389 |
4 |
弹簧 |
Spring |
2-23-7 |
7 |
60008396 |
4 |
螺塞 |
Plug, screw |
2-23-8 |
8 |
60038493 |
4 |
螺塞 |
Plug, screw |
2-23-9 |
9 |
60008385 |
2 |
止回阀 |
Valve, check |
2-23-10 |
10 |
60038070 |
1 |
阀体 |
Body, valve |

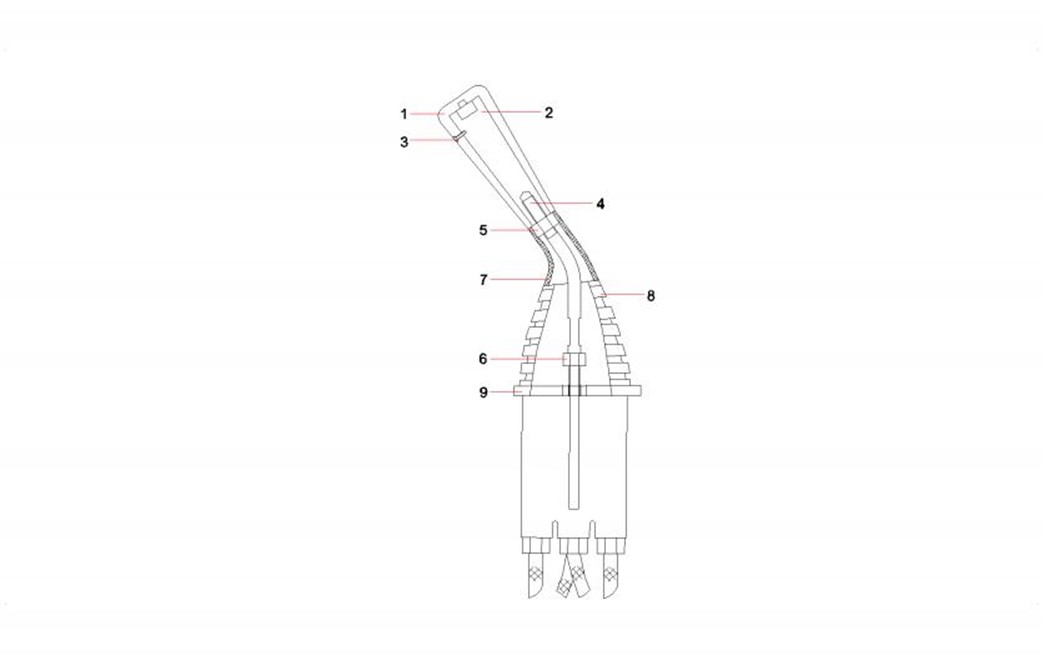

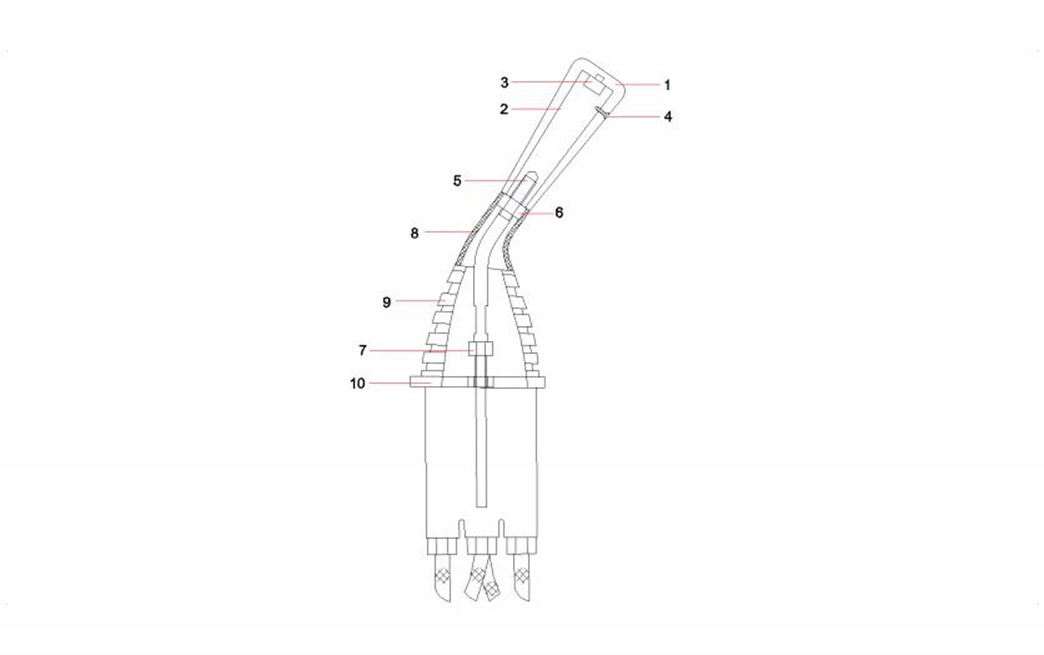

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-25-1 |
1 |
B229900001613 |
1 |
左手柄 |
Joystick, left |
2-25-2 |
2 |
60116344 |
1 |
插入件 |
Insertion piece |
2-25-3 |
3 |
A210264000022 |
1 |
自攻螺钉 |
Screw, self-tapping |
2-25-4 |
4 |
变更或见其他配置 |
1 |
手柄 |
Handle, grip |
2-25-5 |
5 |
A210308000006 |
1 |
螺母 |
Nut M12×1.25GB6171 |
2-25-6 |
6 |
A210307000001 |
1 |
螺母 |
Nut M12GB6170 |
2-25-7 |
7 |
A229900006446 |
1 |
罩 |
Hood |
2-25-8 |
8 |
A229900001028 |
1 |
罩 |
Hood |
2-25-9 |
9 |
A229900001027 |
1 |
板 |
Plate |
