SANY SY55C SY55C9 SY55C9I2R EXCAVATOR parts catalog 06
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-27-1 |
1 |
B229900001614 |
1 |
右手柄 |
Joystick, right |
2-27-2 |
2 |
60116344 |
1 |
插入件 |
Insertion piece |
2-27-3 |
3 |
11742013 |
1 |
喇叭开关线束 |
Harness, horn switch |
2-27-4 |
4 |
A210264000022 |
1 |
自攻螺钉 |
Screw, self-tapping |
2-27-5 |
5 |
变更或见其他配置 |
1 |
手柄 |
Handle, grip |
2-27-6 |
6 |
A210308000006 |
1 |
螺母 |
Nut M12×1.25GB6171 |
2-27-7 |
7 |
A210307000001 |
1 |
螺母 |
Nut M12GB6170 |
2-27-8 |
8 |
A229900006446 |
1 |
罩 |
Hood |
2-27-9 |
9 |
A229900001028 |
1 |
罩 |
Hood |
2-27-10 |
10 |
A229900001027 |
1 |
板 |
Plate |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

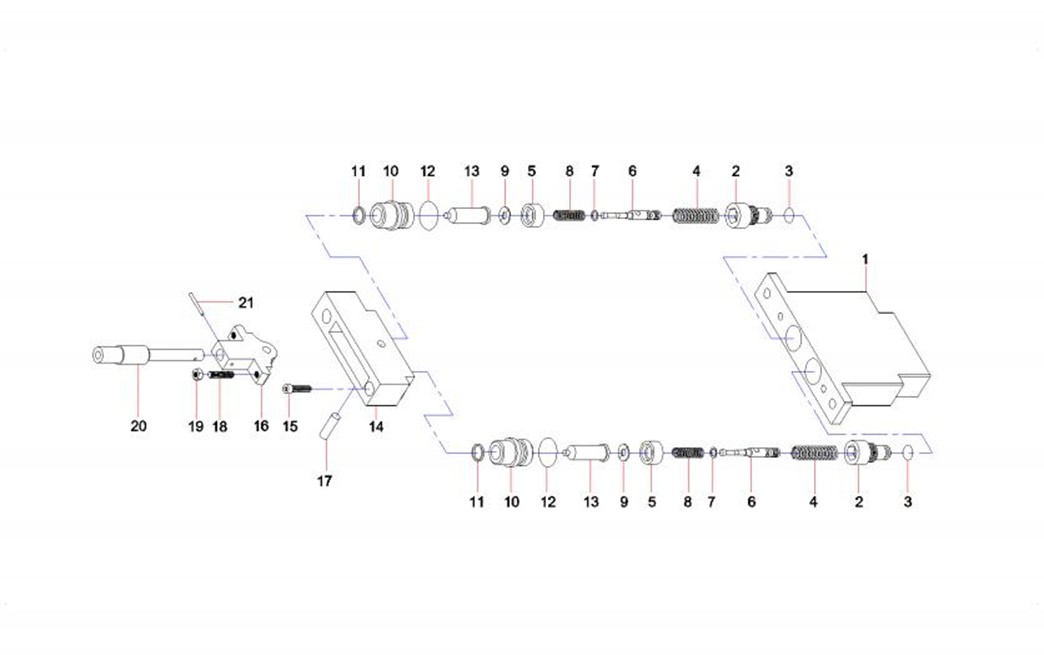

2-29-1 |
1 |
60082159 |
1 |
壳体 |
Body, valve |
2-29-2 |
2 |
60082142 |
2 |
堵 |
Plug |
2-29-3 |
3 |
60082186 |
2 |
O形圈 |
O-ring |
2-29-4 |
4 |
60082149 |
2 |
弹簧 |
Spring |
2-29-5 |
5 |
60082154 |
2 |
弹簧座 |
Seat, spring |
2-29-6 |
6 |
60082148 |
2 |
阀芯 |
Spool, valve |
2-29-7 |
7 |
60082153 |
2 |
弹簧座 |
Seat, spring |
2-29-8 |
8 |
60082150 |
2 |
弹簧 |
Spring |
2-29-9 |
9 |
60082140 |
2 |
挡环 |
Ring, retaining |
2-29-10 |
10 |
60082156 |
2 |
堵头 |
Plug |
2-29-11 |
11 |
60082187 |
2 |
推杆密封圈 |
Ring, sealing, plunger |
2-29-12 |
12 |
60038815 |
2 |
O形圈 |
O-ring |
2-29-13 |
13 |
60082171 |
2 |
推杆 |
Plunger |
2-29-14 |
14 |
60082143 |
1 |
盖 |
Cover |
2-29-15 |
15 |
60082164 |
2 |
扭力螺栓 |
Bolt |
2-29-16 |
16 |
60082147 |
1 |
导阀 |
Valve, guide |
2-29-17 |
17 |
60082173 |
1 |
销 |
Pin |
2-29-18 |
18 |
60082162 |
2 |
螺栓 |
Bolt |
2-29-19 |
19 |
60082161 |
2 |
螺母 |
Nut |
2-29-20 |
20 |
60082169 |
1 |
手柄 |
Handle lever |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-31-21 |
21 |
60082151 |
1 |
弹簧销 |
Dowel, spring |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-33-1 |
1 |
60008391 |
1 |
滑阀组件 |
Valve GP, slide |
2-33-2 |
2 |
60008384 |
1 |
溢流阀 |
Valve, relief |
2-33-3 |
3 |
60008394 |
1 |
蓄能器连接件 |
Connecting piece, accumulator |
2-33-4 |
4 |
60008395 |
1 |
螺塞 |
Plug, screw |
2-33-5 |
5 |
60008383 |
2 |
梭形滑阀 |
Valve, shuttle |
2-33-6 |
6 |
60008401 |
1 |
蓄能器 |
Accumulator |
2-33-7 |
7 |
60082591 |
2 |
直流电磁阀 |
Valve, solenoid, direct-current |
2-33-8 |
8 |
60008387 |
1 |
锁盖 |
Cover, lock |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

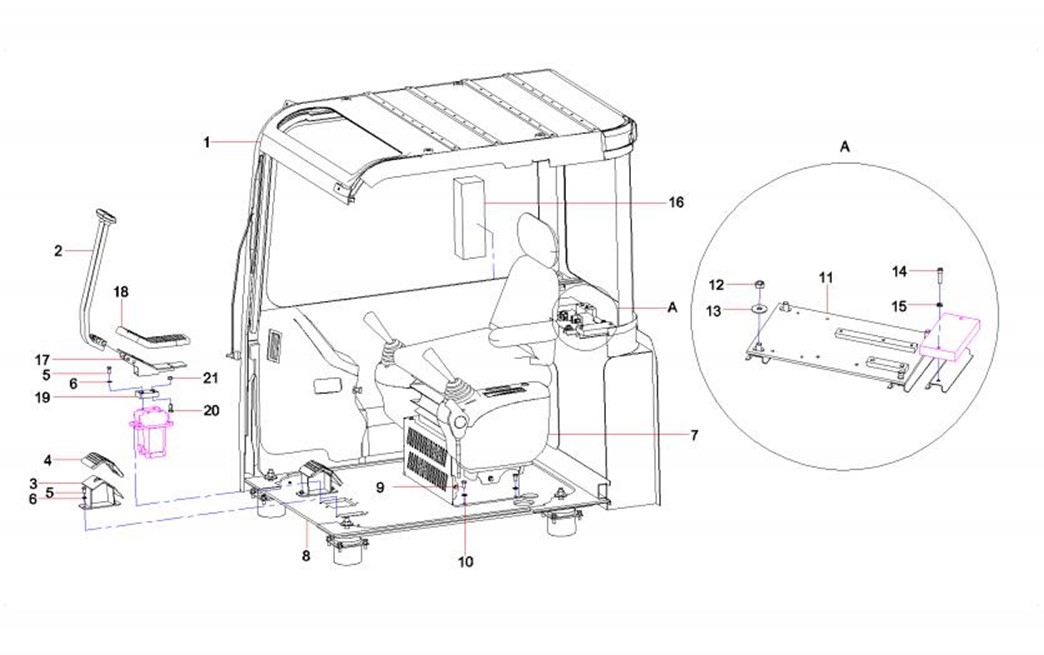

2-35-1 |
1 |
60142949 |
1 |
驾驶室 |
Cab |
2-35-2 |
2 |
10587443 |
1 |
行走操纵机构 |
Control mechanism, travel |
2-35-3 |
3 |
10539588 |
2 |
脚踏板 |
Pedal |
2-35-4 |
4 |
A820606030112 |
2 |
胶套 |
Sleeve, rubber |
2-35-5 |
5 |
A210111000089 |
8 |
螺栓 |
Bolt M8×20GB5783 |
2-35-6 |
6 |
A210405000007 |
8 |
垫圈 |
Washer 8GB97.1 |
2-35-7 |
7 |
12826254 |
1 |
座椅及操纵箱 |
seat and control cabinet |
2-35-8 |
8 |
10539594 |
1 |
底板架 |
Support, bottom plate |
2-35-9 |
9 |
A210111000011 |
4 |
螺栓 |
Bolt M10×20GB5783 |
2-35-10 |
10 |
A210405000011 |
4 |
垫圈 |
Washer 10GB97.1 |
2-35-11 |
11 |
12734454 |
1 |
电气安装板 |
installation plate for electrical |
2-35-12 |
12 |
A210307000017 |
4 |
螺母 |
Nut M10GB6170 |
2-35-13 |
13 |
60060546 |
4 |
垫圈10GB96.1 达克锈 |
Washer 10GB96.1 |
2-35-14 |
14 |
A210204000132 |
2 |
螺钉 |
Screw M6×25GB70.1 |
2-35-15 |
15 |
A210405000006 |
2 |
垫圈 |
Washer 6GB97.1 |
2-35-16 |
16 |
10714545 |
1 |
侧风道海绵 |
Foam |
2-35-17 |
17 |
10171195 |
2 |
脚踏 |
Foot rest |
2-35-18 |
18 |
10171197 |
2 |
脚踏垫 |
Pad, foot rest |
2-35-19 |
19 |
10171205 |
2 |
垫块 |
Block, cushion |
2-35-20 |
20 |
A210111000197 |
4 |
螺栓 |
Bolt M10×25GB5783 10.9 |
