SANY SY55C SY55C9 SY55C9I2R EXCAVATOR parts catalog 10
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-67-1 |
1 |
60039790 |
2 |
驾驶室减震器 |
Damper, cab |
2-67-2 |
2 |
变更或见其他配置 |
1 |
底板 |
Bottom board |
2-67-3 |
3 |
12006431 |
1 |
地板垫 |
Mat, floor |
2-67-4 |
4 |
A820606030056 |
4 |
护孔环 |
Grommet |
2-67-5 |
5 |
A820699000215 |
1 |
背部海绵 |
Foam, back |
2-67-6 |
6 |
A239900000065 |
10 |
尼龙扎带 |
Strap, nylon |
2-67-7 |
7 |
A210307000028 |
4 |
螺母 |
Nut M16GB617010 |
2-67-8 |
8 |
A210404000008 |
4 |
垫圈 |
Washer 16GB96.1 |
2-67-9 |
9 |
A210405000011 |
4 |
垫圈 |
Washer 10GB97.1 |
2-67-10 |
10 |
A820606030059 |
1 |
护孔环 |
Grommet |
2-67-11 |
11 |
A210111000024 |
16 |
螺栓 |
Bolt M10×30GB5783 10.9 |
2-67-12 |
12 |
A820101117029 |
4 |
垫板 |
Plate |
2-67-13 |
13 |
A820101210709 |
4 |
垫片 |
Gasket |
2-67-14 |
14 |
A820101210710 |
4 |
垫片 |
Gasket |
2-67-15 |
15 |
A210111000023 |
4 |
螺栓 |
Bolt M10×30GB5783 |
2-67-16 |
16 |
60039791 |
2 |
驾驶室减震器 |
Damper, cab |
2-67-17 |
17 |
变更或见其他配置 |
1 |
护孔环 |
Grommet |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

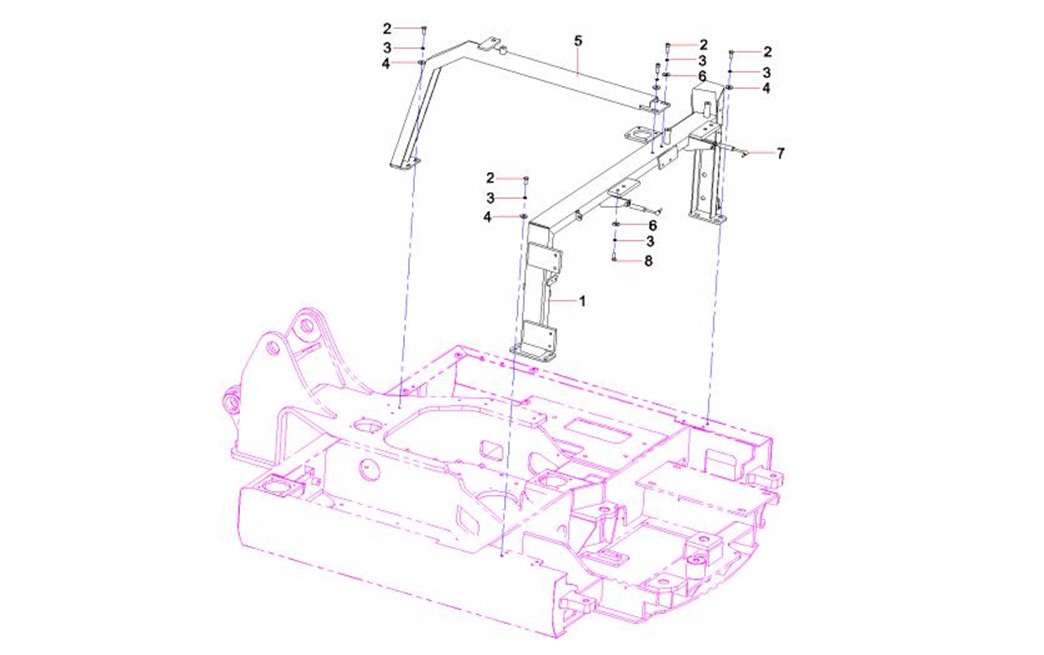

2-69-1 |
1 |
11315197 |
1 |
支架总成 |
Bracket GP |
2-69-2 |
2 |
A210111000024 |
25 |
螺栓 |
Bolt M10×30GB5783 10.9 |
2-69-3 |
3 |
24000512 |
24 |
垫圈10GB93 达克锈 |
Washer |
2-69-4 |
4 |
60060546 |
24 |
垫圈10GB96.1 达克锈 |
Washer 10GB96.1 |
2-69-5 |
5 |
13208020 |
1 |
前梁 |
Front beamSY55C.1.6.9b |
2-69-6 |
6 |
24000637 |
12 |
垫圈10GB97.1 达克锈 |
Washer |
2-69-7 |
7 |
60078540 |
3 |
后机罩弹簧 |
Spring, air, rear hood |
2-69-8 |
8 |
A210111000197 |
11 |
螺栓 |
Bolt M10×25GB5783 10.9 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-71-1 |
1 |
11301628 |
1 |
右侧门组件 |
Door GP, access |
2-71-2 |
2 |
11328935 |
1 |
后机罩组件 |
Cover AS |
2-71-3 |
3 |
11328611 |
1 |
左门组件 |
Door GP |
2-71-4 |
4 |
13208011 |
1 |
上盖板总成 |
Upper Cover PlateSY55C.1.6.16A |
2-71-5 |
5 |
11961759 |
19 |
扣钉 |
Pintle |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-73-1 |
1 |
11116149 |
1 |
吸音海绵 |
Foam |
2-73-2 |
2 |
11116152 |
1 |
吸音海绵 |
Foam |
2-73-3 |
3 |
11116134 |
1 |
吸音海绵 |
Foam |
2-73-4 |
4 |
11173414 |
1 |
吸音海绵 |
Foam |
2-73-5 |
5 |
13208016 |
1 |
上海绵 |
Upper spongeSY60C1I2R.1.6-18A |
2-73-6 |
6 |
10742772 |
1 |
下海棉 |
Foam |
2-73-7 |
7 |
10742773 |
1 |
中海棉 |
Foam |
2-73-8 |
8 |
11116396 |
1 |
吸音海绵 |
Foam |
2-73-9 |
9 |
11239998 |
1 |
吸音海绵 |
Foam |
2-73-10 |
10 |
11116317 |
1 |
吸音海绵 |
Foam |
2-73-11 |
11 |
11146086 |
1 |
吸音海绵 |
Foam |
2-73-12 |
12 |
11146087 |
1 |
吸音海绵 |
Foam |
2-73-13 |
13 |
11116318 |
1 |
吸音海绵 |
Foam |
2-73-14 |
14 |
13330010 |
1 |
海绵 |
Sponge Ⅰ SY55C3I2R.1.1-10 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-75-1 |
1 |
11303099 |
1 |
前工具箱组件 |
Toolbox GP |
2-75-2 |
2 |
11636523 |
1 |
支架组件 |
Bracket AS |
2-75-3 |
3 |
11636576 |
1 |
垫片 |
Shim |
2-75-4 |
4 |
11636579 |
1 |
垫片 |
Shim |
2-75-5 |
5 |
11636615 |
1 |
锁扣总成 |
Lock catch AS |
2-75-6 |
6 |
11748855 |
1 |
板 |
Plate |
2-75-7 |
7 |
11753321 |
2 |
限位海绵 |
Foam |
2-75-8 |
8 |
A210307000017 |
2 |
螺母 |
Nut M10GB6170 |
